Сильфонные компенсаторы

Компенсатор сильфонный - устройство, используемое для компенсации осевых, сдвиговых, угловых перемещений и устранения вибрации трубопроводов, возникающих при перепадах температуры, давления и работе оборудования. Сильфонные компенсаторы изготавливаются различных типов: осевые, сдвиговые, поворотные, универсальные, стартовые, компенсирующие устройства, разгруженные, для систем отопления и газоснабжения. Исполнение изделий, зависит от условий их эксплуатации: рабочей среды, давления, температуры, перемещений и типа монтажа на трубопроводе.

Сильфонные компенсаторы производство и поставка

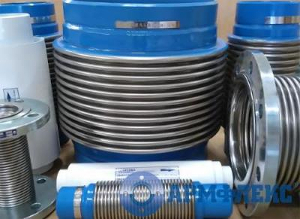

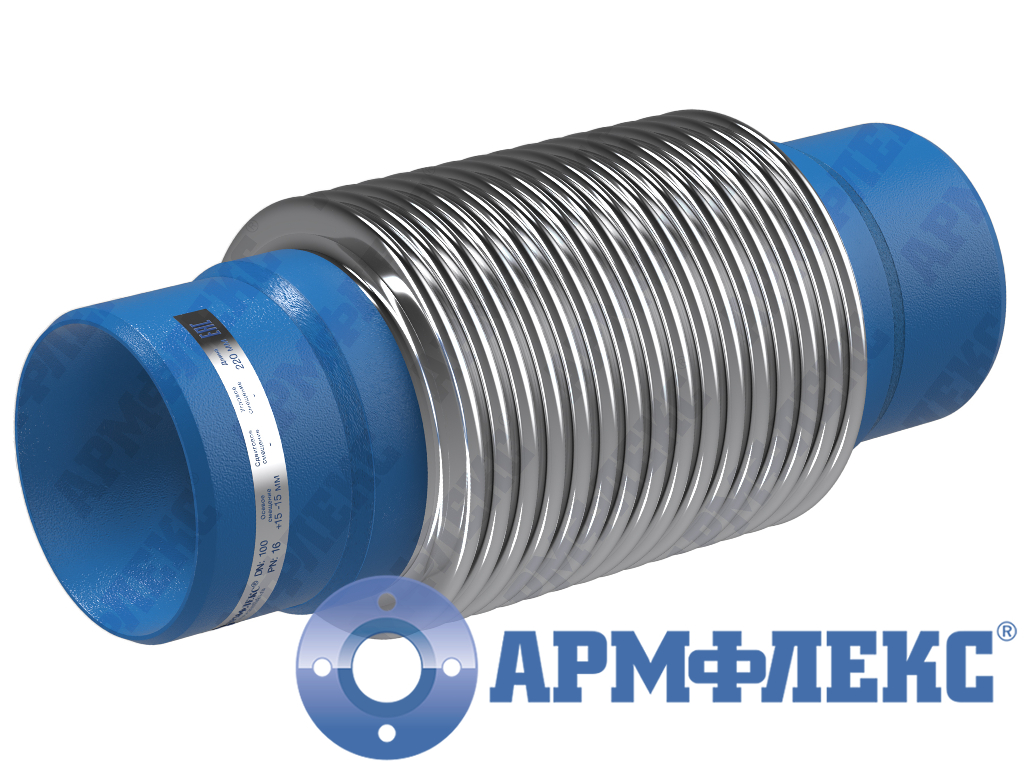

Компенсатор сильфонный под приварку, производства компании АрмфлексНаша компания осуществляет производство и продажу сильфонных компенсаторов, под торговой маркой АРМФЛЕКС®. А также выполнит расчет, подбор изделий по техническим характеристикам потребителей. В наличие на складе большой ассортимент стандартной продукции. Осуществляем доставку компенсаторов по России, г. Москва собственным автотранспортом, а так же транспортными и курьерскими компаниями.

Производство и поставка сильфонных компенсаторов

Сильфонные компенсаторы под приварку, фланцевые, для систем отопления Армфлекс

Предлагаем нашим клиентам проектирование, изготовление и доставку сильфонных компенсаторов, со следующими техническими параметрами:

  • Условным диаметром DN: от 15 до 5000 мм;
  • Рабочим давлением PN: от вакуума до 150 кг/см2;
  • Температурой эксплуатации T: от -260 до 900 градусов Цельсия.
  • Для рабочих сред: вода, пар, газы, масла, нефтепродукты, химические и криогенные среды.

ОБЛАСТЬ ПРИМЕНЕНИЯ СИЛЬФОННЫХ КОМПЕНСАТОРОВ

Применение сильфонных компенсаторов Армфлекс
  • Применяются в топливно-энергетическом, нефтехимическом, строительном комплексе. На газовых и тепловых сетях, в системах отопления и водоснабжения и других отраслях промышленности;
  • Устанавливаются на насосах, компрессорах, двигателях, турбинах, газоходах и различном технологическом оборудовании;
  • Монтаж компенсаторов сильфонных может быть осуществлен как при надземной, так и подземной прокладке трубопроводов, с использованием тепловой и гидроизоляции.

КОМПЕНСАТОРЫ СИЛЬФОННЫЕ КОНСТРУКЦИОННОЕ ИСПОЛНЕНИЕ

Производство сильфонных компенсаторов осуществляется с использованием сильфона из многослойной нержавеющей стали. Благодаря чему, устройство способно работать в широком диапазоне температур, давления и при разнообразных условиях эксплуатации.
Компенсаторы сильфонные изготавливаются с различными вариантами конструкции: осевыесдвиговыеуниверсальныеповоротныестартовые, разгруженные, компенсационные устройствадля систем отопления и газа.

Пример конструкционного исполнения сильфонного компенсатора: КСУ ARM 250-16-50/15/5 ФШ

Конструкция фланцевого сильфонного компенсатора, с ограничительными шпильками Армфлекс

Конструкционное исполнение устройства на чертеже :

1 - фланцы под приварку;
2 - обечайка;
3 - многослойный сильфон;
4 - ограничительные шпильки;
5 - регулировочные гайки;
6 - проушины для крепления направляющих шпилек.

В зависимости от исполнения компенсаторы сильфонные комплектуются разнообразной присоединительной арматурой. К ней относят: патрубки под приварку, фланцы и резьбовые соединения. Поставляется продукция как с приварными, так и поворотными (свободными) фланцами.
Изготовление ограничительной, предохраняющей и присоединительной арматуры, осуществляется из углеродистой или нержавеющей стали различных марок. Сильфонный компенсатор так же, может комплектоваться: защитным кожухом, внутренним экраном, ограничительными шпильками, карданным или поворотным устройством.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ СИЛЬФОННЫХ КОМПЕНСАТОРОВ

Сильфонные компенсаторы с ограничительными шпильками Армфлекс

Технические характеристики компенсаторов сильфонных Материальное исполнение изделий
Стандартное исполнение Материал сильфона, внутреннего экрана
Условный проход DN: от 15 до 300 мм Стандартное исполнение
Рабочее давление PN: 6, 10, 16, 25 кг/см2 (бар) Материал ГОСТ: 08Х18Н10Т
Рабочая температура Т: от -60 до 425 гр. С Материал DIN: 1.4541
Специальное исполнение Материал AISI: 321
Условный проход DN: от 15 до 5000 мм Специальное исполнение
Рабочее давление PN: от вакуума до 150 кг/см2 (бар)

Материал ГОСТ: 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2

Рабочая температура Т: от - 260 до 900 гр. С
Рабочая среда сильфонного компенсатора Материал DIN: 1.4301, 1.4828, 1.4401, 1.4571
Вода, пар, газ, нефтепродукты, масла, химические и криогенные среды Материал AISI: 304, 309, 316, 316 ti
Количество рабочих циклов Материал: патрубков, фланцев, защитного кожуха, арматуры
Стандартное исполнение Стандартное исполнение
от 50 до 1 000 циклов, на полный рабочий ход Материал ГОСТ: Ст. 20, Ст3сп
Специальное исполнение        Материал DIN: 1.0038
до 10 000 циклов, на полный рабочий ход Материал AISI: St 37-2
Область применения сильфонных компенсаторов Специальное исполнение

- компенсация перемещений

- снятие вибрационных нагрузок, несоосности

- технологические трубопроводы, газоходы, теплотрассы

- двигатели, компрессоры, насосы

Материал ГОСТ: 09Г2С, 08Х18Н10, 08Х16Н11М3,

08Х17Н13М2Т, 20Х20Н14С2

Материал DIN: 1.4301, 1.4828, 1.4401, 1.4571

Материал AISI: 304, 309, 316, 321

СИСТЕМА МАРКИРОВКИ КОМПЕНСАТОРОВ СИЛЬФОННЫХ АРМФЛЕКС®

Сильфонные компенсаторы фланцевые с нанесеной маркировкой Армфлекс

Вся изготовленная продукция компании имеет условное обозначение (маркировку), в соответствии с типом, техническими характеристиками и исполнением изделия.

Условное обозначение присоединительной  и предохраняющей (ограничительной) арматуры в маркировке сильфонного компенсатора:

  • П - патрубки под приварку;
  • Ф - фланцевое соединение;
  • Р - резьбовое соединение;
  • К - защитный кожух;
  • Э - внутренний экран;
  • Ш - ограничительные шпильки;
  • КУ - карданное устройство;
  • ПУ - поворотное устройство.

Маркировка сильфонных компенсаторов

Компенсатор сильфонный с маркировкой на бирке (шильдике) АрмфлексНа шильдик (бирку) сильфонного компенсатора наносятся основные сведения о продукции: условный диаметр DN, рабочее давление PN, амплитуда осевого хода, сдвига и поворота, строительная длина, минимальная и максимальная рабочая температура.

Полная маркировка отражается в паспорте на изделие, с указанием дополнительных характеристик компенсатора: количества сильфонов, типом присоединительной и ограничительной арматуры и используемых материалов при изготовлении.

Пример условного обозначения сильфонного компенсатора: 2 КСУ ARM 150-16-60/10/5 ФЭ - компенсатор сильфонный универсальный, 2 - двухсекционный (два сильфона), ARM - сокращенное наименование производителя, с условным диаметром DN - 150 мм., рабочим давлением PN - 16 кг/см2, с рабочим ходом (компенсирующей способностью): осевой 60 мм., сдвиговой 10 мм., поворотной 5 градусов. Тип присоединительной арматуры: Ф - фланцевый, предохраняющая арматура: Э - внутренний экран.
