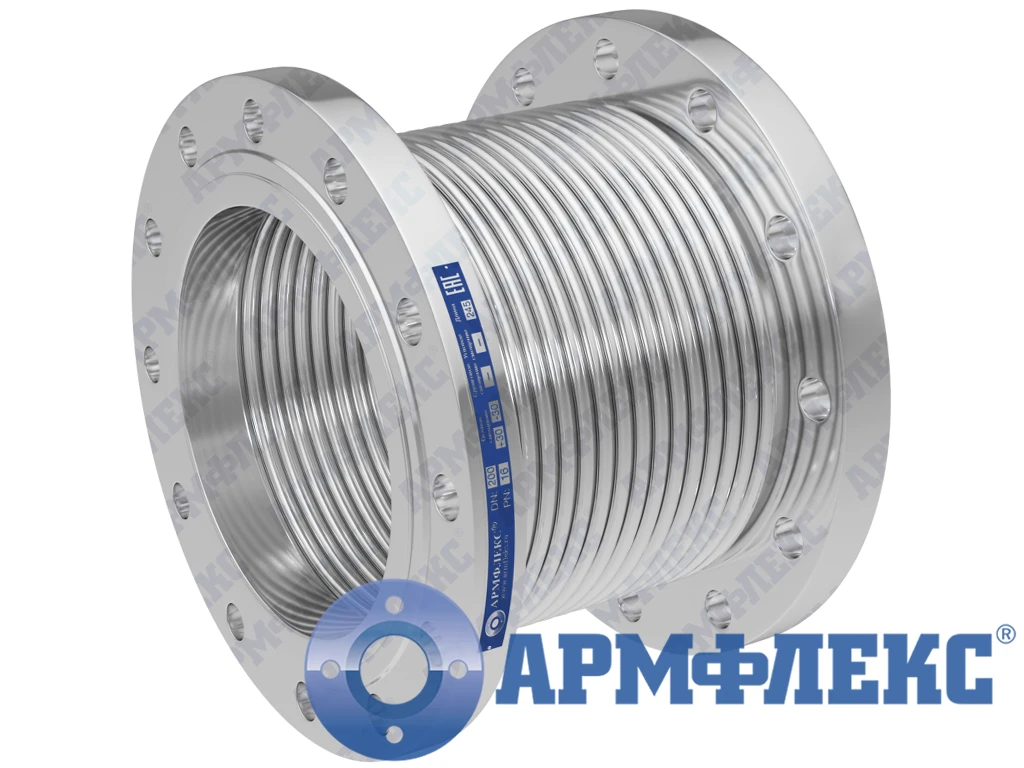

Компенсатор сильфонный осевой: КСО ARM 80-3-60 ФКЭ, L - 190
Описание и характеристики
-
Номинальный диаметр DN, мм: 80;
-
Номинальное давление PN, кг/см2: 3;
-
Осевой ход, мм: 60 (+30;-30);
-
Строительная длина L, мм: 190;
-
Материал сильфона: нержавеющая сталь;
-
Тип присоединительной арматуры: фланцевый свободный;
-
Материал присоединительной арматуры: сталь 20;
-
Кол-во рабочих циклов: до 1000 рабочих циклов;
-
Исполнение: внутренний экран, защитный кожух;
-
Рабочая температура: от -40 до 425 С°;
-
Рабочая среда: вода, пар, газ, нефтепродукты и другие среды, неагрессивные к материалу компенсатора;
-
Область применения: компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок;
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
СИЛЬФОННЫХ ПРИВАРНЫХ КС ARM Ф
Возможность исполнения сильфонного компенсатора
с поворотными (свободными) и приварными фланцами
Фланцы в соответствии с ГОСТ 33259-2015 и по запросу клиента
Большой выбор материалов стали фланцев:
Ст. 20, Ст3сп, 09Г2С, 03Х17Н14М3, ОЗХ18Н11, 08Х16Н11МЗ, 08Х17Н13М2,
О8Х17Н1ЗМ2Т, 08Х18Н10, 08Х18Н1ОТ, 10Х23Н18, 20Х23Н13, 20Х23Н18
Несколько вариантов покрытий присоединительных элементов:
Антикоррозийное гальваническое цинковое покрытие /
Антикоррозийное лакокрасочное покрытие
на полный рабочий ход
до 150 кг/см2
до 3200 мм
до +950°С
по запросу клиента
на складе
защитным кожухом, внутренним экраном,
ограничительной, направляющей арматурой
Продукция компании ООО «Армфлекс» сертифицирована и соответствуетдействующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов
Многослойный сильфон
выполнен из качественной
нержавеющей стали
Многослойный сильфон изготовлен
в соответствии с ГОСТ 32935-2014
Большой выбор материалов сильфона:
08Х18Н10, 08Х18Н10Т, 08Х17Н13M2,
20Х23Н13, 20Х23Н18
Возможность исполнения сильфонного
компенсатора с внутренней футеровкой PTFE
- компенсация перемещений
(возможности компенсации осевого
сжатия и расширения, бокового
и углового отклонения) - снятие вибрационных нагрузок
- различные трубопроводы,
газоходы - двигатели, комрессоры, насосы,
другое промышленное
оборудование
В нашей компании можно приобрести сильфонные компенсаторы c фланцевым соединением из наличия на складе или заказать изготовление по Вашим техническим требованиям.
Для уточнения сроков изготовления и стоимости Вы можете обратиться в отдел продаж нашей компании по телефону:
8 (800) 775-77-08 Звонок по России
бесплатный
+7 (495) 723-73-31 Звонки из России
и заграницы
+7 (916) 722-02-71 Мобильная связь
Отправить заявку на электронную почту: pro@armfleks.ru
Осуществляем доставку компенсаторов по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.
| Компенсатор сильфонный осевой: КСО ARM 80-16-30 Ф, L - 110 | 80 | Array | 30 (+15;-15) | 110 | нержавеющая сталь | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | В наличии | КСО ARM 80-16-30 Ф, L - 110 | /tools/include/mark-ks-f.php | от -40 до 425 С° | вода, пар, газ, нефтепродукты и другие среды, неагрессивные к материалу компенсатора | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 19 750.00 | |||||
| Компенсатор сильфонный осевой: КСО ARM 80-16-60 ФЭ, L - 190 | 80 | Array | 60 (+30;-30) | 190 | нержавеющая сталь | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | В наличии | КСО ARM 80-16-60 ФЭ, L - 190 | /tools/include/mark-ks-f.php | от -40 до 425 С° | вода, пар, газ, нефтепродукты и другие среды, неагрессивные к материалу компенсатора | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 21 040.00 | |||||
| Компенсатор для отопления: КСОТМ ARM 80-16-50 ПКЭ, L - 350 | 80 | Array | 50 (+5;-45) | 350 | нержавеющая сталь | патрубки под приварку | сталь 20 | до 1000 рабочих циклов | Array | В наличии | сталь 20 | Сталь 20 | КСОТМ ARM 80-16-50 ПКЭ, L - 350 | /tools/include/mark-ksotm.php | от -40 до 250 С° | вода, пар | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 19 640.00 | |||
| Компенсатор резиновый: КР ARM 80-16-35/15/10 Ф EPDM, L - 100 | 80 | Array | 35 (+15;-20) | 15 | 10 | 100 | EPDM | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-16-35/15/10 Ф EPDM, L - 100 | /tools/include/mark-arm-f.php | от -40 до 110 С° | техническая вода, слабые растворы щелочей и кислот и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | заказная | |||
| Компенсатор резиновый: КР ARM 80-16-35/15/10 Ф NBR, L - 100 | 80 | Array | 35 (+15;-20) | 15 | 10 | 100 | NBR | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-16-35/15/10 Ф NBR, L - 100 | /tools/include/mark-arm-f.php | от -30 до 90 С° | нефтепродукты, масла и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | заказная | |||
| Компенсатор резиновый: КР ARM 80-16-50/25/15 Ф EPDM, L - 130 | 80 | Array | 50 (+20;-30) | 25 | 15 | 130 | EPDM | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | В наличии | КР ARM 80-16-50/25/15 Ф EPDM, L - 130 | /tools/include/mark-arm-f.php | от -40 до 110 С° | техническая вода, слабые растворы щелочей и кислот и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 10 010.00 | |||
| Компенсатор резиновый: КР ARM 80-16-50/25/15 Ф NBR, L - 130 | 80 | Array | 50 (+20;-30) | 25 | 15 | 130 | NBR | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | В наличии | КР ARM 80-16-50/25/15 Ф NBR, L - 130 | /tools/include/mark-arm-f.php | от -30 до 90 С° | нефтепродукты, масла и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 10 050.00 | |||
| Компенсатор резиновый: КР ARM 80-16-50/40/30 М EPDM, L - 240 | 80 | Array | 50(+20;-30) | 40(+20;-20) | 30(+15;-15) | 240 | EPDM | муфтовый | чугун | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-16-50/40/30 М EPDM, L - 240 | /tools/include/mark-arm-m.php | от -40 до 110 С° | техническая вода, слабые растворы щелочей и кислот и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 5,5 | заказная | ||
| Компенсатор резиновый: КР ARM 80-16-50/40/30 М NBR, L - 240 | 80 | Array | 50(+20;-30) | 40(+20;-20) | 30(+15;-15) | 240 | NBR | муфтовый | чугун | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-16-50/40/30 М NBR, L - 240 | /tools/include/mark-arm-m.php | от -30 до 90 С° | нефтепродукты, масла и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 5,5 | заказная | ||
| Компенсатор резиновый: КР ARM 80-16-60/30/20 Ф EPDM, L - 150 | 80 | Array | 60 (+30;-30) | 30 | 20 | 150 | EPDM | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-16-60/30/20 Ф EPDM, L - 150 | /tools/include/mark-arm-f.php | от -40 до 110 С° | техническая вода, слабые растворы щелочей и кислот и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | заказная | |||
| Компенсатор резиновый: КР ARM 80-16-60/30/20 Ф NBR, L - 150 | 80 | Array | 60 (+30;-30) | 30 | 20 | 150 | NBR | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-16-60/30/20 Ф NBR, L - 150 | /tools/include/mark-arm-f.php | от -30 до 90 С° | нефтепродукты, масла и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | заказная | |||
| Компенсатор резиновый: КР ARM 80-25-35/15/10 Ф EPDM, L - 100 | 80 | Array | 35(+15;-20) | 15 | 10 | 100 | EPDM | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-25-35/15/10 Ф EPDM, L - 100 | /tools/include/mark-arm-f.php | от -40 до 110 С° | техническая вода, слабые растворы щелочей и кислот и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 7,4 | заказная | ||
| Компенсатор резиновый: КР ARM 80-25-35/15/10 Ф NBR, L - 100 | 80 | Array | 35(+15;-20) | 15 | 10 | 100 | NBR | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-25-35/15/10 Ф NBR, L - 100 | /tools/include/mark-arm-f.php | от -30 до 90 С° | нефтепродукты, масла и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 7,4 | заказная | ||
| Компенсатор резиновый: КР ARM 80-25-50/25/15 Ф EPDM, L - 130 | 80 | Array | 50(+20;-30) | 25 | 15 | 130 | EPDM | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-25-50/25/15 Ф EPDM, L - 130 | /tools/include/mark-arm-f.php | от -40 до 110 С° | техническая вода, слабые растворы щелочей и кислот и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 7,5 | заказная | ||
| Компенсатор резиновый: КР ARM 80-25-50/25/15 Ф EPDM, L - 135 | 80 | Array | 50(+20;-30) | 25 | 15 | 135 | EPDM | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-25-50/25/15 Ф EPDM, L - 135 | /tools/include/mark-arm-f.php | от -40 до 110 С° | техническая вода, слабые растворы щелочей и кислот и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 7,6 | заказная | ||
| Компенсатор резиновый: КР ARM 80-25-50/25/15 Ф NBR, L - 130 | 80 | Array | 50(+20;-30) | 25 | 15 | 130 | NBR | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-25-50/25/15 Ф NBR, L - 130 | /tools/include/mark-arm-f.php | от -30 до 90 С° | нефтепродукты, масла и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 7,5 | заказная | ||
| Компенсатор резиновый: КР ARM 80-25-50/25/15 Ф NBR, L - 135 | 80 | Array | 50(+20;-30) | 25 | 15 | 135 | NBR | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-25-50/25/15 Ф NBR, L - 135 | /tools/include/mark-arm-f.php | от -30 до 90 С° | нефтепродукты, масла и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 7,6 | заказная | ||
| Компенсатор резиновый: КР ARM 80-25-60/30/20 Ф EPDM, L - 150 | 80 | Array | 60(+30;-30) | 30 | 20 | 150 | EPDM | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-25-60/30/20 Ф EPDM, L - 150 | /tools/include/mark-arm-f.php | от -40 до 110 С° | техническая вода, слабые растворы щелочей и кислот и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 7,7 | заказная | ||
| Компенсатор резиновый: КР ARM 80-25-60/30/20 Ф NBR, L - 150 | 80 | Array | 60(+30;-30) | 30 | 20 | 150 | NBR | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | КР ARM 80-25-60/30/20 Ф NBR, L - 150 | /tools/include/mark-arm-f.php | от -30 до 90 С° | нефтепродукты, масла и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 7,7 | заказная | ||
| Компенсатор сильфонный осевой: КСО ARM 80-16-30 П, L - 210 | 80 | Array | 30 (+15;-15) | 210 | нержавеющая сталь | патрубки под приварку | сталь 20 | до 1000 рабочих циклов | Array | В наличии | КСО ARM 80-16-30 П, L - 210 | /tools/include/mark-ks-p.php | от -40 до 425 С° | вода, пар, газ, нефтепродукты и другие среды, неагрессивные к материалу компенсатора | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 11 100.00 |
| Компенсатор сильфонный осевой: КСО ARM 100-16-60 ФЭ, L - 200 | 100 | Array | 60 (+30;-30) | 200 | нержавеющая сталь | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | В наличии | КСО ARM 100-16-60 ФЭ, L - 200 | /tools/include/mark-ks-f.php | от -40 до 425 С° | вода, пар, газ, нефтепродукты и другие среды, неагрессивные к материалу компенсатора | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 24 650.00 | |||
| Компенсатор сильфонный осевой: КСО ARM 150-16-60 ФЭ, L - 245 | 150 | Array | 60 (+30;-30) | 245 | нержавеющая сталь | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | В наличии | КСО ARM 150-16-60 ФЭ, L - 245 | /tools/include/mark-ks-f.php | от -40 до 425 С° | вода, пар, газ, нефтепродукты и другие среды, неагрессивные к материалу компенсатора | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 38 190.00 | |||
| Металлорукав высокого давления: МРВД ARM 50-40/01 в бухте до 6 м | 50 | 40 | по запросу | 1 оплетка | 160 | 320 | нержавеющая сталь | нержавеющая сталь | по запросу | 6 | Под заказ | МРВД ARM 50-40/01 в бухте до 6 м | /tools/include/mark-mrvd.php | от -260 до 700 С° | вода, пар, нефтепродукты, газ, химические и криогенные среды | транспортировка различных газов, жидкостей, сыпучих сред и устранения вибрации | 5 000.00 | ||
| Металлорукав высокого давления: МРВД ARM 65-35/01 в бухте до 6 м | 65 | 35 | по запросу | 1 оплетка | 200 | 460 | нержавеющая сталь | нержавеющая сталь | по запросу | 6 | Под заказ | МРВД ARM 65-35/01 в бухте до 6 м | /tools/include/mark-mrvd.php | от -260 до 700 С° | вода, пар, нефтепродукты, газ, химические и криогенные среды | транспортировка различных газов, жидкостей, сыпучих сред и устранения вибрации | 6 300.00 |
