Компенсаторы резиновые

Компенсатор резиновый применяют для устранения вибрационных нагрузок, компенсации осевых, угловых, сдвиговых перемещений трубопроводов и оборудования. Резиновый антивибрационный компенсатор (гибкая вставка) состоит из сильфона, выполняемого из различных видов синтетической резины: EPDM, NBR, CIIR, CSM. Сильфон усиливается кордом из синтетического волокна или стали, при работе в условиях вакуума устанавливается внутреннее опорное кольцо. Изделия комплектуются фланцами или муфтовым (резьбовым) соединением для монтажа на трубопроводах и оборудовании. При необходимости на устройство устанавливается ограничительная арматура.

ПРОИЗВОДСТВО И РЕАЛИЗАЦИЯ РЕЗИНОВЫХ КОМПЕНСАТОРОВ

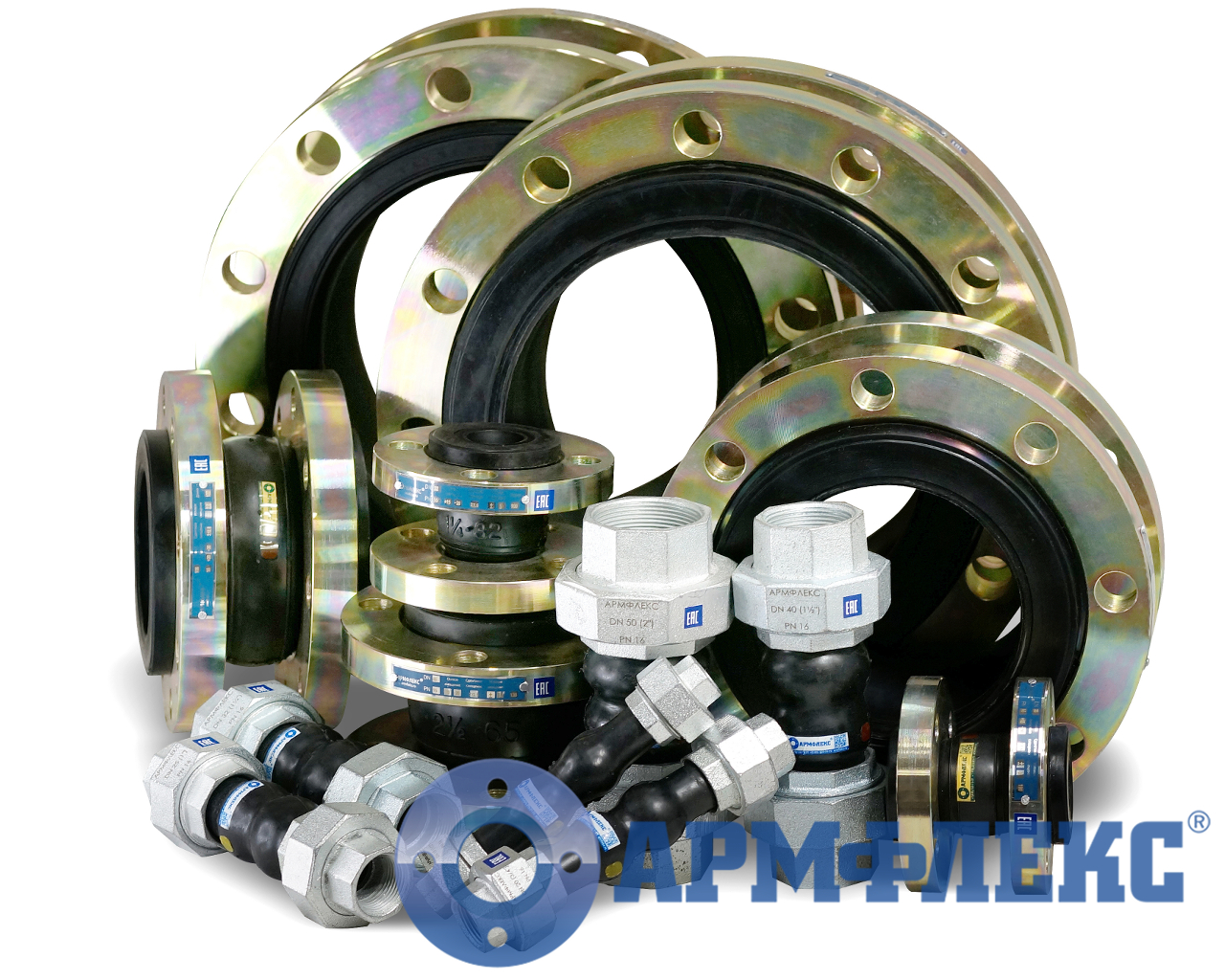

Резиновый компенсатор Армфлекс
Заполнить опросный лист
Прайс-лист компенсаторы фланцевые
Прайс-лист компенсаторы муфтовые

В нашей компании можно приобрести резиновые антивибрационные компенсаторы из наличия на складе или заказать изготовление, со следующими характеристиками:

  • Условным диаметром DN: от 15 до 3600 мм.;

  • Рабочим давлением PN: вакуум, 6, 10, 16, 25 кг/см2;

  • С рабочей температурой T: от -40 до 90 градусов Цельсия;

  • Материал сильфона: EPDM, NBR, HNBR, FPM, CIIR, CR, CSM;

  • Материал присоединительной арматуры: углеродистая или нержавеющая сталь, чугун;

  • Для рабочих сред: вода, пар, газ, нефтепродукты, масла, химические среды.

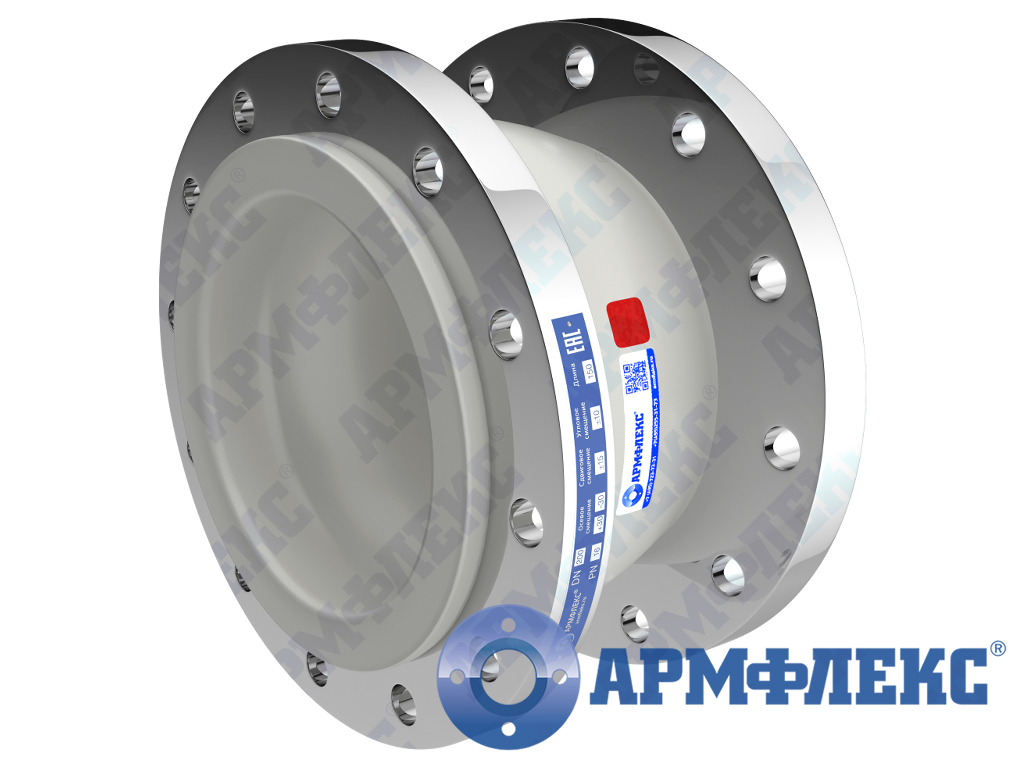

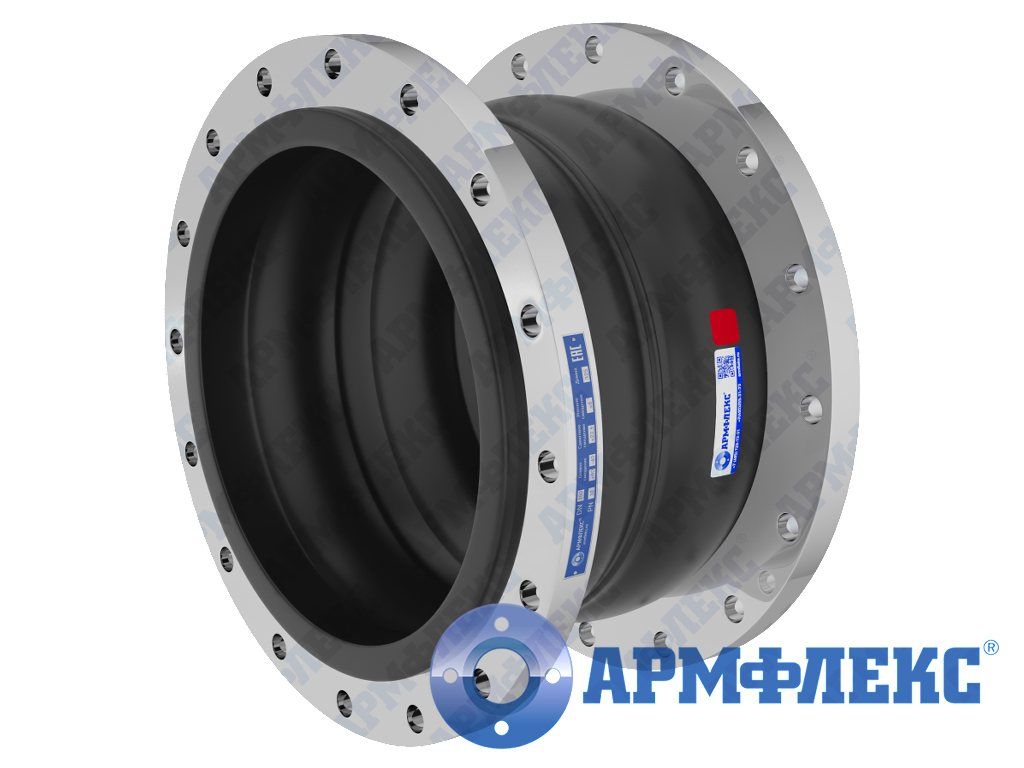

Компенсатор резиновый, фланцы из нержавеющей стали 08Х18Н10, сильфон EPDM Армфлекс Цена резиновых компенсаторов, зависит от вида используемых при изготовление материалов, технических характеристик и типа присоединительной арматуры. Стоимость продукции указана в прайс-листе. Осуществляем доставку компенсаторов по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.

КОНСТРУКЦИОННЫЕ ИСПОЛНЕНИЯ И МАРКИРОВКА РЕЗИНОВЫХ КОМПЕНСАТОРОВ

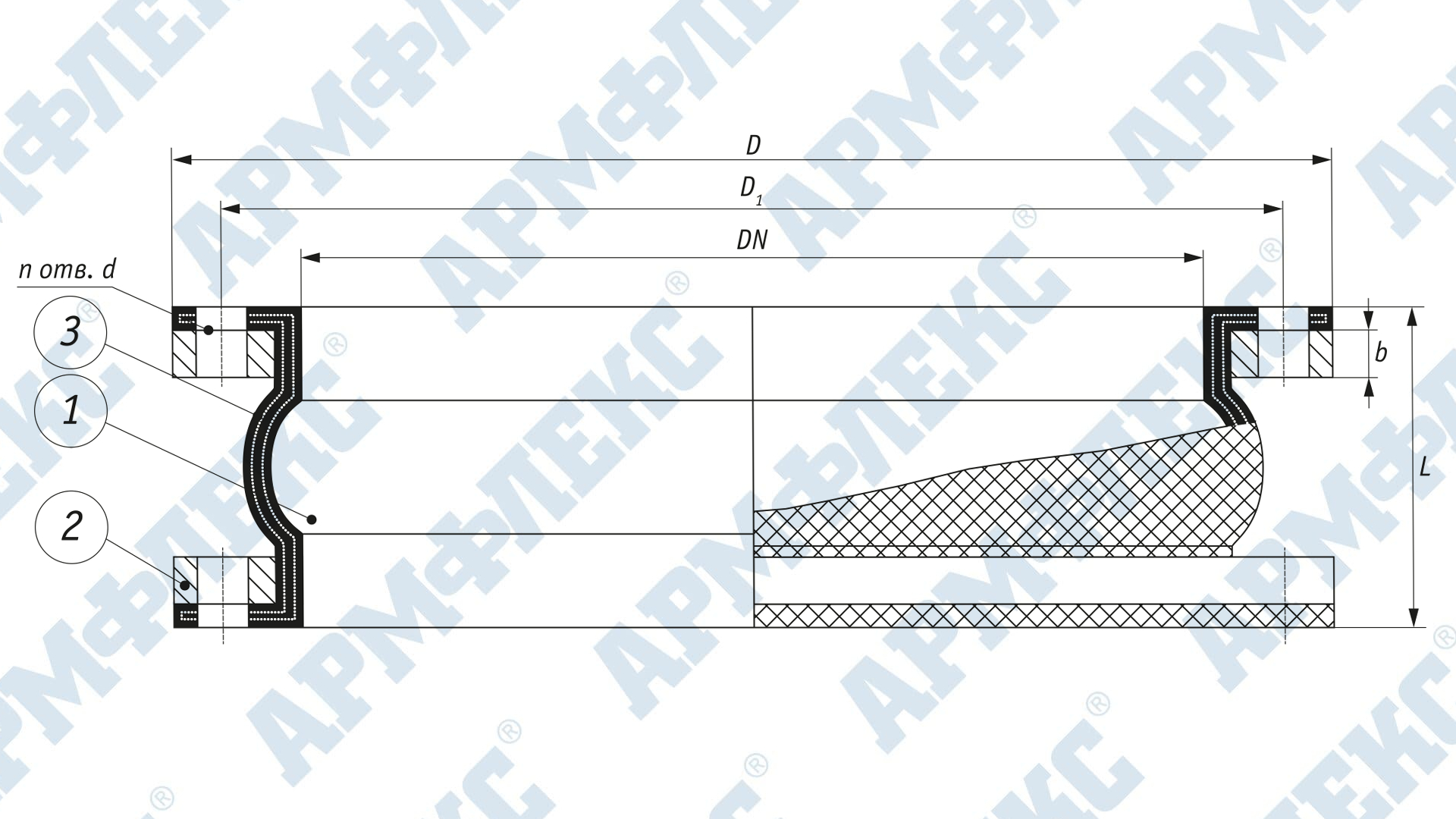

Компенсаторы резиновые, конструкция и маркировка Армфлекс

Маркировка резиновых компенсаторов Условный диаметр DN Рабочее давление PN Конструкционное исполнение
Тип присоединения компенсатора резинового фланцевый

КР ARM Ф

Варианты исполнений: с вакуумным кольцом, ограничительными шпильками, поворотным или карданным устройством, внутренним экраном

от 20 до 3600 мм

от вакуума
 до 25 кг/см2

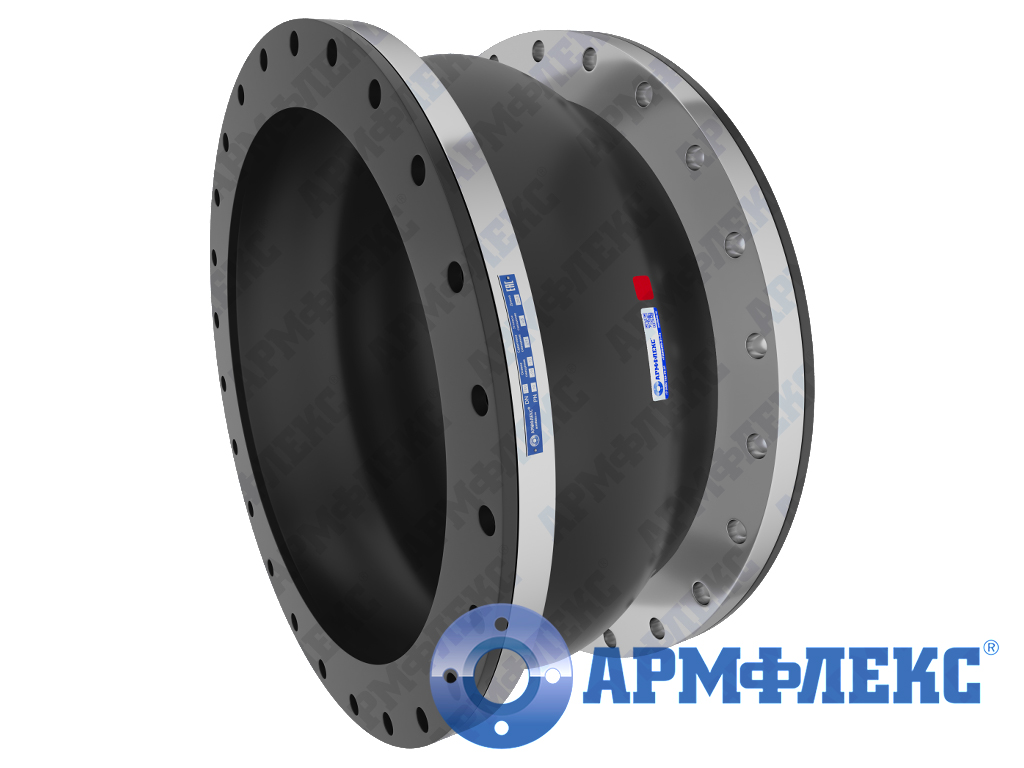

Компенсатор резиновый универсальный (гибкая вставка), фланцевый

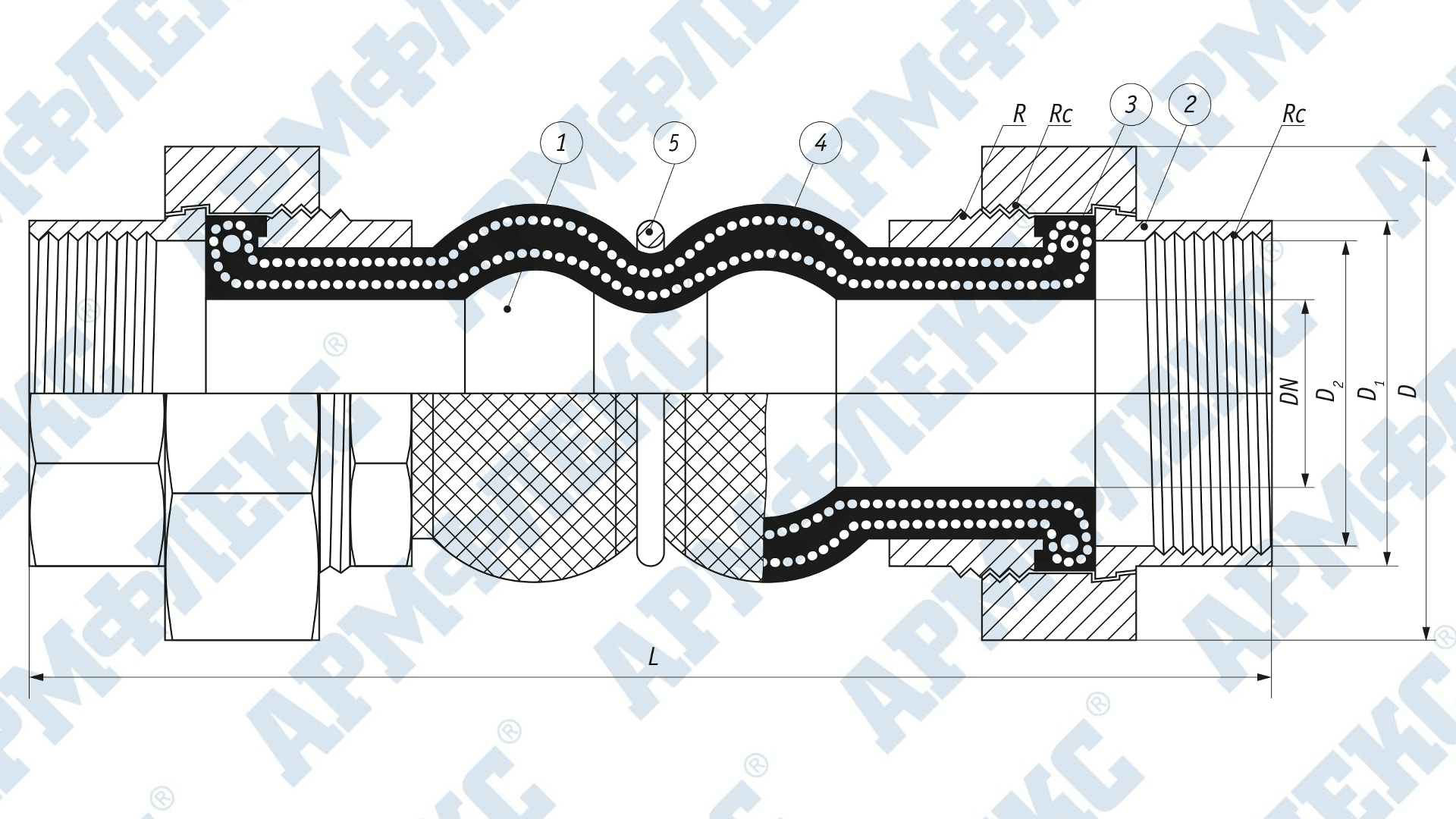

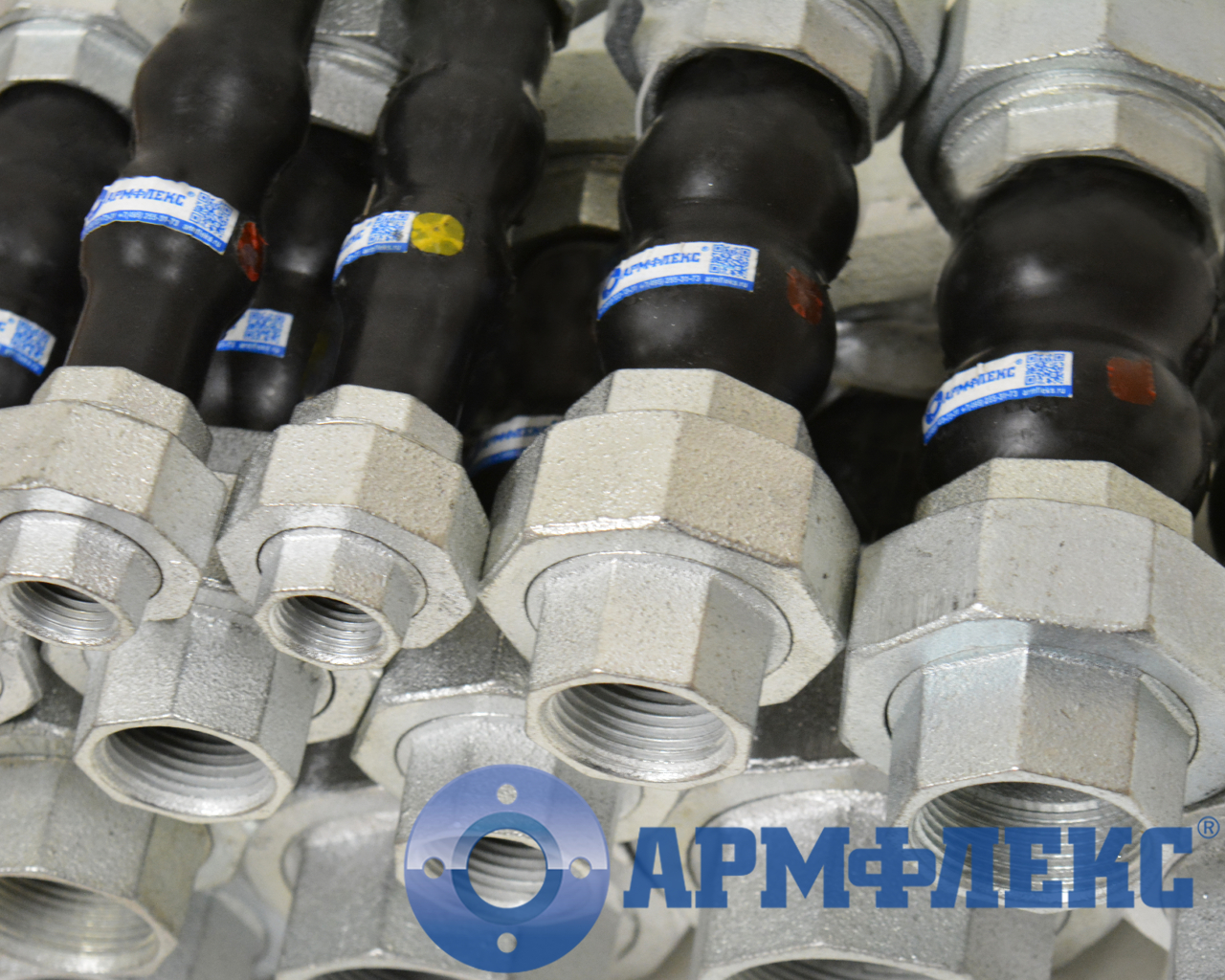

Тип присоединения компенсатора резинового муфтовый (резьбовой)

КР ARM М

Варианты исполнений: с армирующими кольцами



от 15 до 80 мм



от вакуума до 25 кг/см2

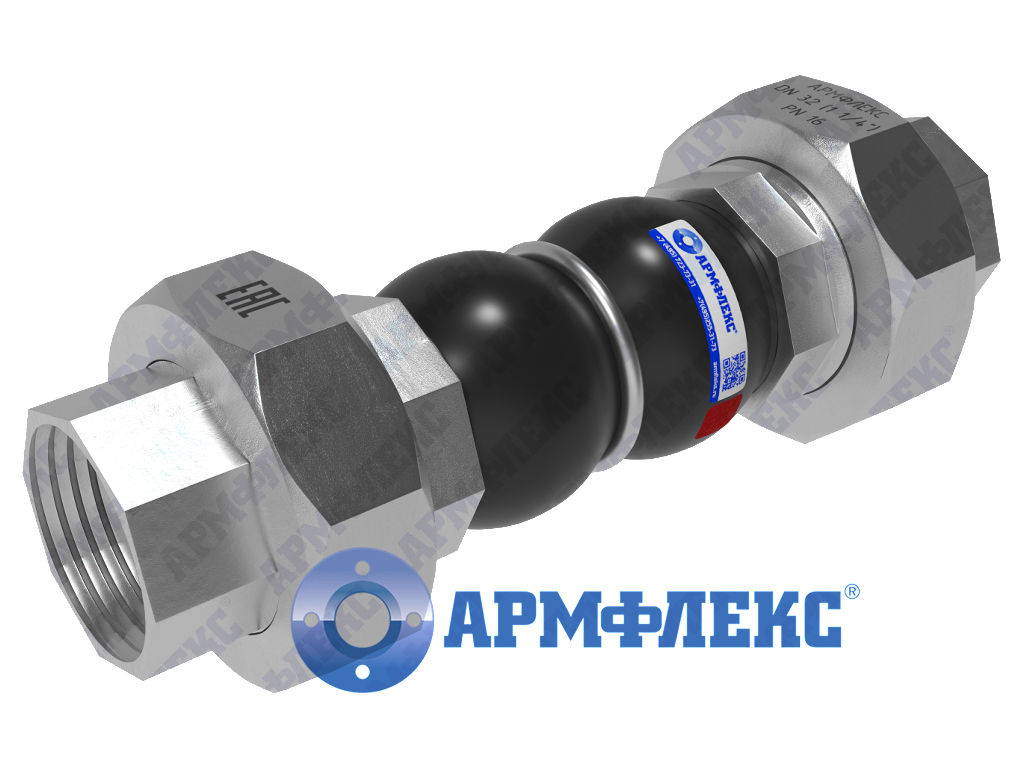

Компенсатор резиновый муфтовый (гибкая вставка), муфтовый (резьбовой)

РЕЗИНОВЫЕ КОМПЕНСАТОРЫ ОБЛАСТЬ ПРИМЕНЕНИЯ

Резиновый компенсатор с сильфоном из EPDM Армфлекс

При выборе резинового компенсатора, необходимо учитывать область применения и характеристики рабочей среды, так как сильфон компенсатора в зависимости от рабочей среды, изготавливается из различных материалов. Сильфон из EPDM (этиленпропиленовый каучук) используется для рабочих сред содержащих: слабые растворы щелочей и кислот, для пара, морской и технической (сточной) воды.

Для сред содержащих нефтепродукты, масла, жиры и природного газа на компенсатор резиновый устанавливают гибкую вставку из NBR (бутадиен-нитрильный каучук), HNBR для нефтепродуктов с содержанием ароматических соединений до 50 % и гидравлических масел. При содержании ароматических соединений более 50 %, для горячих масел, бензола, толуола, ксилола применяют резиновый сильфон из FPM.

Резиновый компенсатор с сильфоном из NBR АрмфлексСильфон из материала CIIR (хлор-бутил-каучук) применяется для питьевой воды и в пищевой промышленности. Материал CR (хлоропрен) для сжатого воздуха, смазочных масел. CSM (хипалон) используется при транспортировке агрессивных сред: кислот, щелочей, химикатов, химических сточных вод. При использовании резинового компенсатора в агрессивных химических средах высокой концентрации, гибкий элемент покрывается внутренним защитным слоем из PTFE (фторопласта).

КОМПЕНСАТОР РЕЗИНОВЫЙ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ

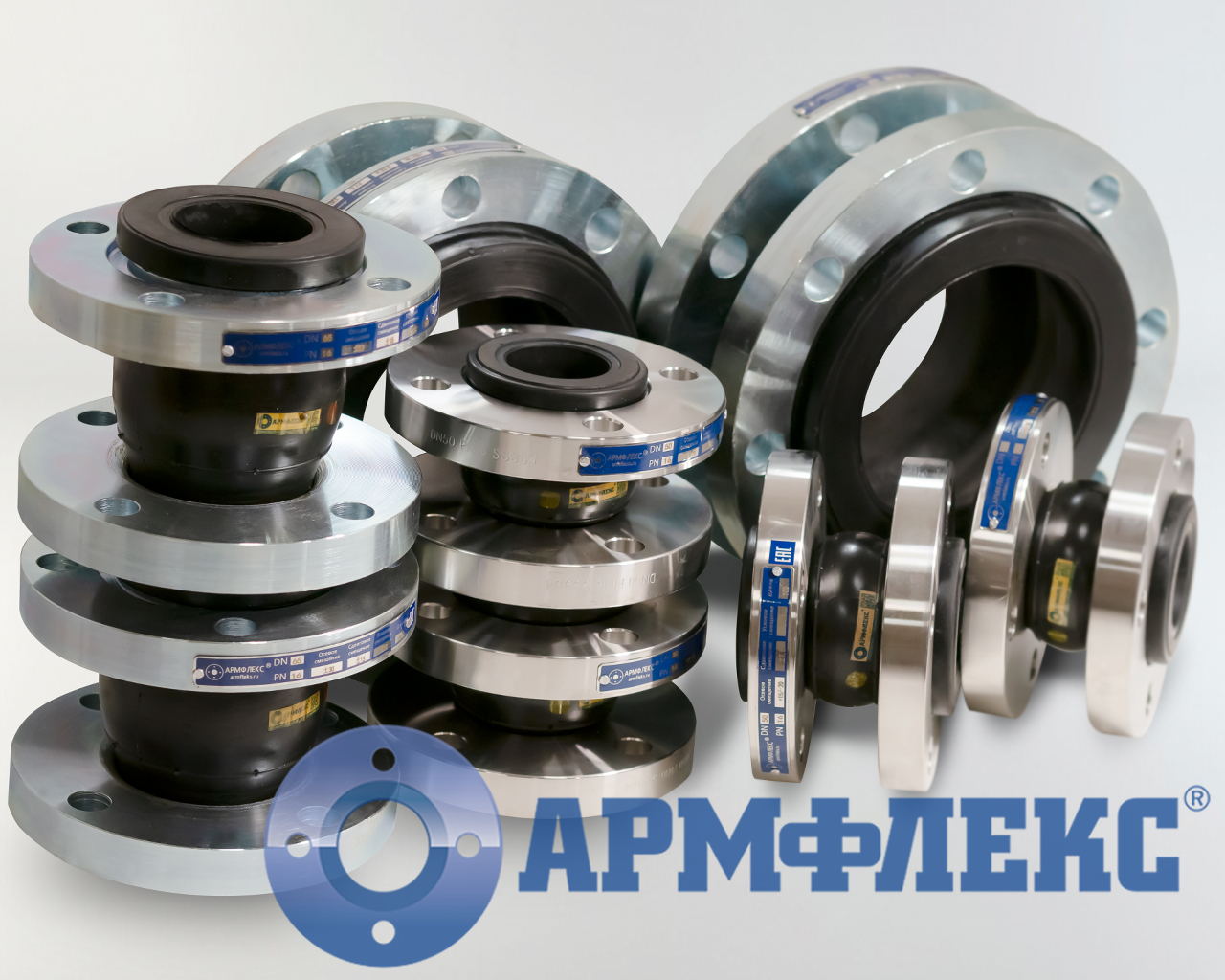

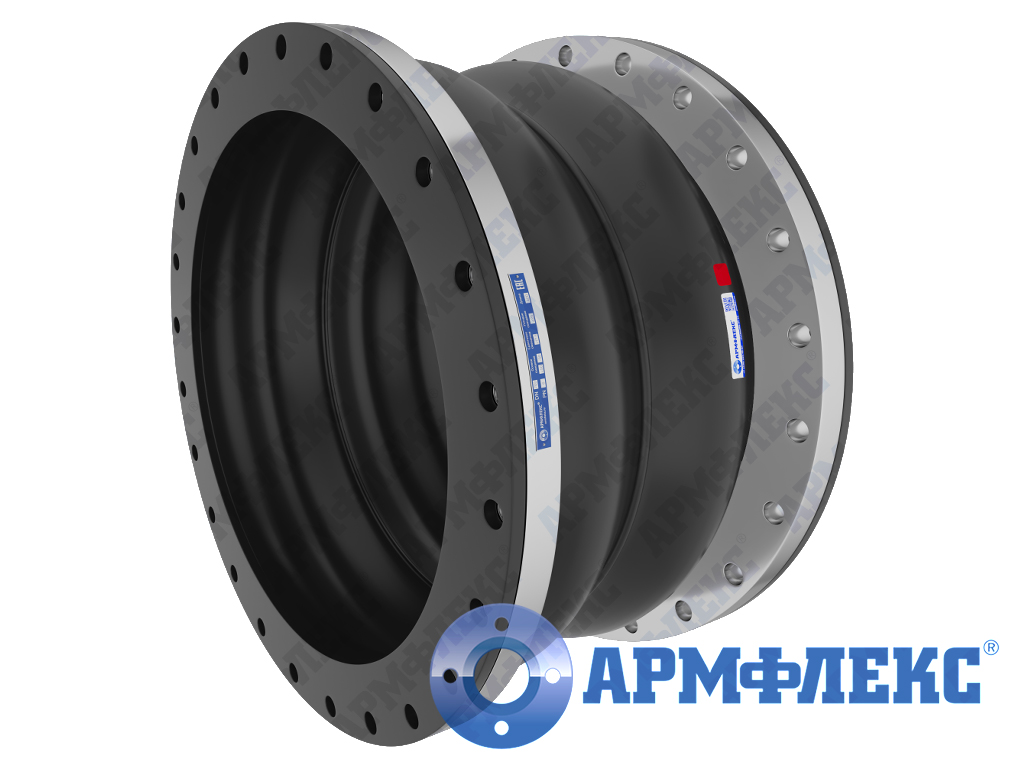

Резиновые компенсаторы фланцевые Армфлекс

Технические характеристики резиновых компенсаторов Материальное исполнение
Стандартное исполнение Материал сильфона
Условный проход DN: от 25 до 1200 мм Стандартное исполнение
Рабочее давление PN: 10, 16 кг/см2 EPDM, NBR
Рабочая температура Т: от -40 до 90 гр. С Специальное исполнение
Строительная длина L: от 100 до 280 мм. HNBR, FPM, CIIR, IIR, CR, CSM, футеровка PTFE (фторопластом)
Специальное исполнение

Материал фланцев, ограничительных шпилек, поворотного или
карданного устройства, вакуумного кольца, внутреннего экрана

Условный проход DN: от 25 до 3600 мм
Рабочее давление PN: от вакуума до 25 кг/см2 Стандартное исполнение
Рабочая температура Т: от - 60 до 120 гр. С Материал ГОСТ: Ст. 20, Ст3сп, чугун
Строительная длина L: от 100 до 400 мм. Материал DIN: 1.0038
Рабочая среда Материал AISI: St 37-2
Вода: питьевая, морская, техническая, сточные воды
Специальное исполнение

Газы: пар, сжиженный и природный газ;
Химические среды: растворы щелочей, кислот, спирты, эфиры, кетоны и т. д.;

Материал ГОСТ: 09Г2С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, алюминий

Нефтепродукты: бензин, дизельное топливо, мазут, керосин, смазочные масла, нефть;

Материал DIN: 1.4301, 1.4828, 1.4401, 1.4571

Сыпучие вещества: различные смеси и эмульсии Материал AISI: 304,309, 316,316 ti. 321
Области применения компенсаторов резиновых

- компенсация  перемещений;

- снятие вибрационных нагрузок;

- различные трубопроводы, газоходы;
- компрессоры, насосы, двигатели и другое промышленное оборудование

КОМПЕНСАТОРЫ РЕЗИНОВЫЕ ФЛАНЦЕВЫЕ СТАНДАРТНОГО ИСПОЛНЕНИЯ

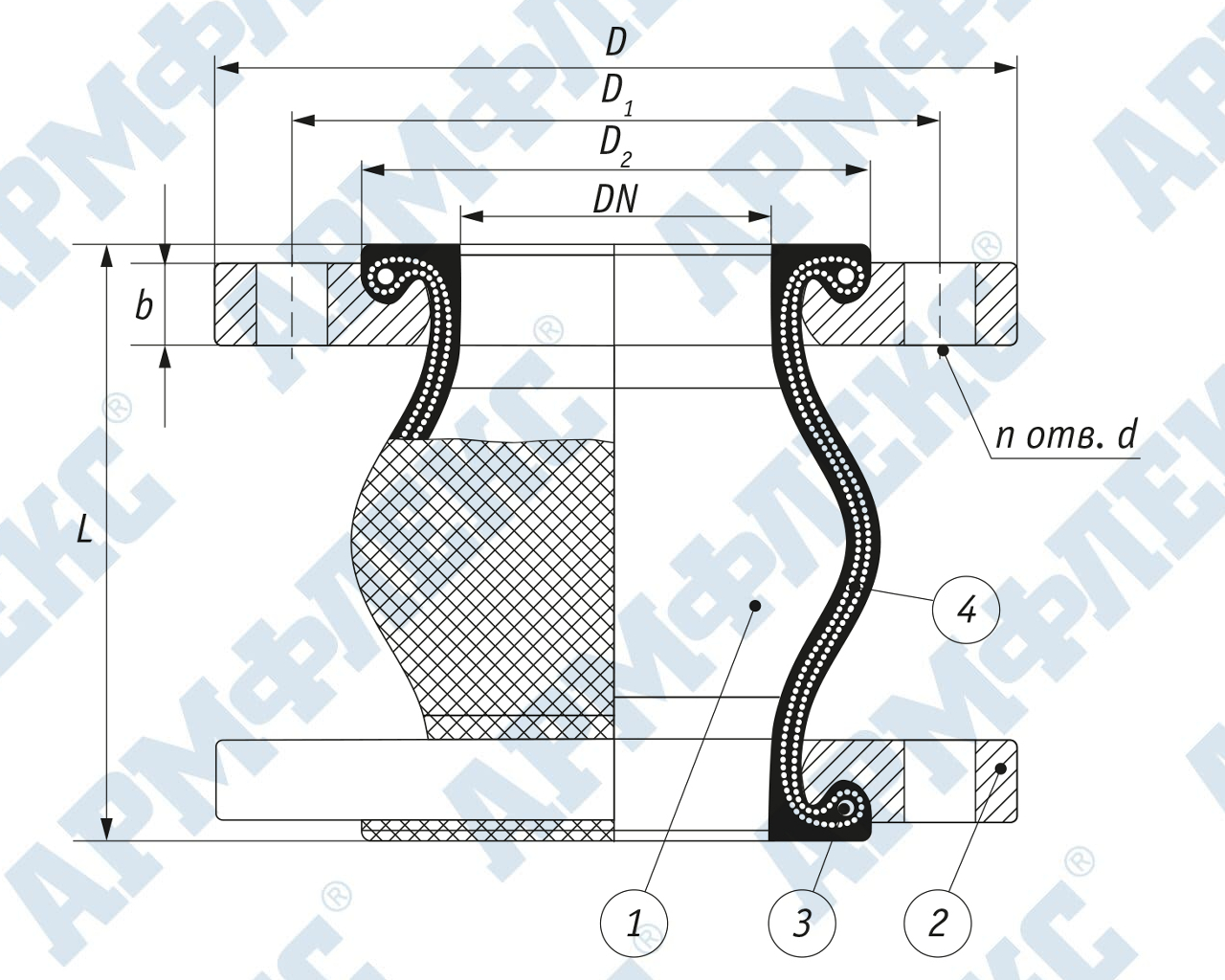

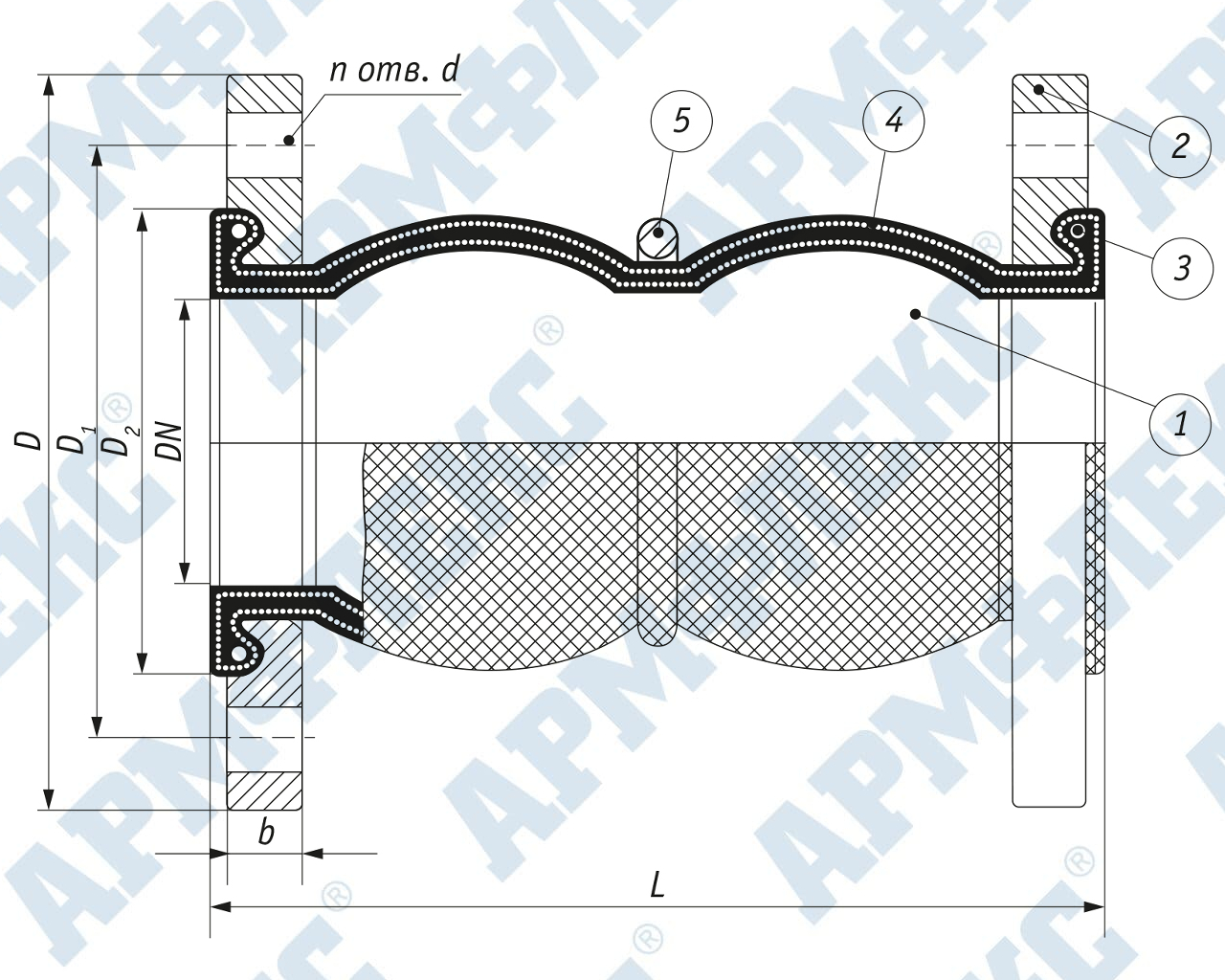

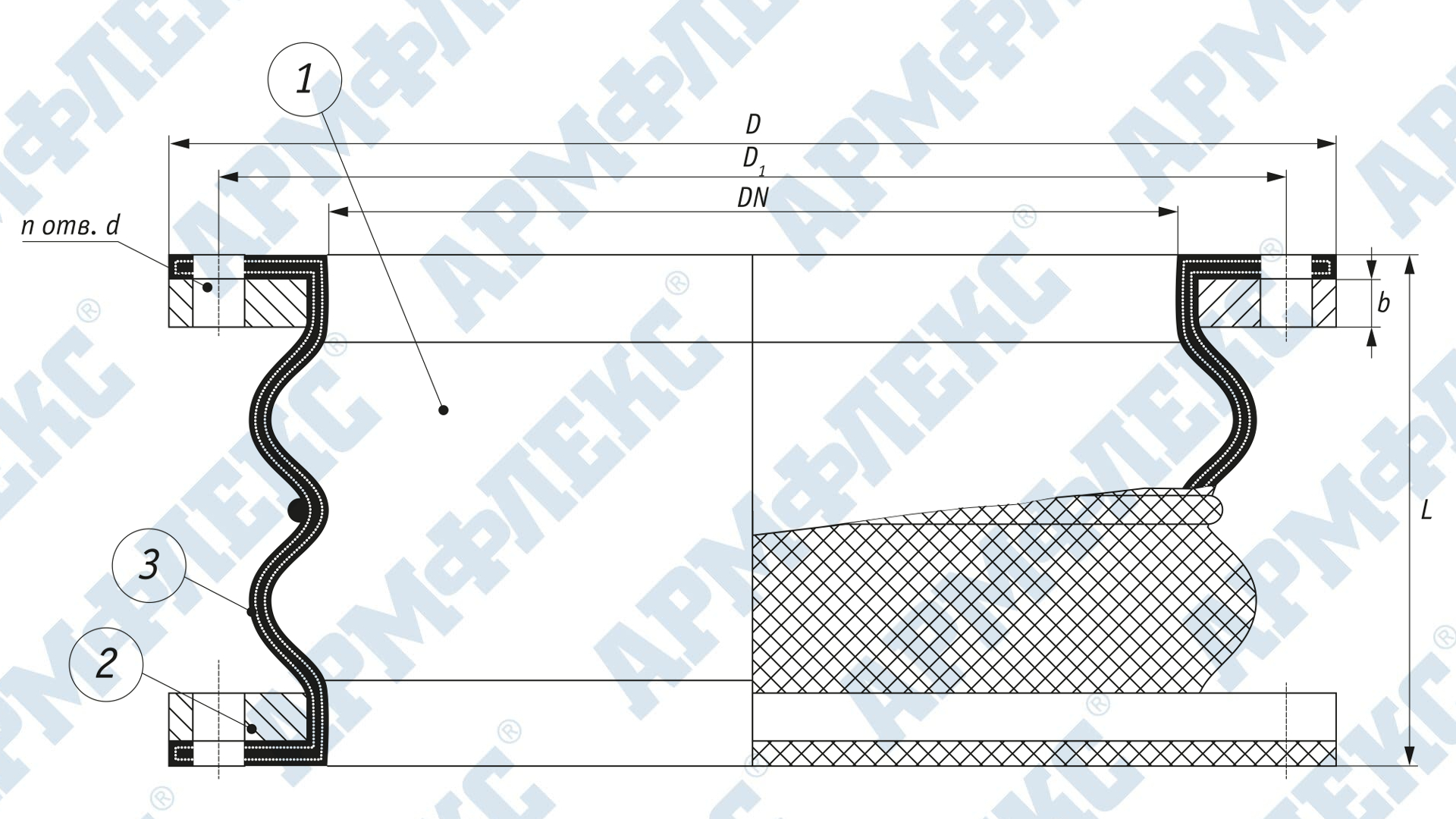

Чертеж резинового фланцевого компенсатора Армфлекс

Условный диаметр

DN

Рабочее давление

PN

Осевой ход

λ

Сдвиг
δ

Поворот
γ

Размеры резинового компенсатора

Вес

G

D D1  d х n L
мм кг/см2 мм мм град мм мм мм мм мм/шт мм кг
25 10, 16 35 15 10 115 36 85 14 14 х 4 100 1,8
130 1,9
32 10, 16 35 15 10 135 43 100 16 18 х 4 100 3,3
130 3,4
40 10, 16 35 15 10 145 49 110 16 18 х 4 100 3,7
130 3,9
50 10, 16 35 15 10 160 61 125 18 18 х 4 100 4,4
130 4,6
150 4,8
65 10, 16 35 15 10 180 77 145 18 18 х 4 100 5,2
130 5,4
150 5,5
80 10, 16 35 15 10 195 89 160 20 18 х 8 100 7,2
130 7,3
150 7,4
100 10,16  35 15 10 215 115 180 20 18 х 8   100 8,1
130 8,2
150 8,3
125  10, 16 35 15 10 245 140 210 22 18 х 8 120 10,7
130 10,9
150 11,1
180 11,3
150 10, 16 35 15 10 280 169 240 22 23 х 8  120 12,2
130 12,4
150 12,6
200 12,8
200 10, 16 35 15 10 335 220 295 24 23 х 12 120 17,2
130 17,4
175 17,7
210 18,1
250 10, 16 35 15 10 405 274 355 26 27 х 12  130 21,5
175 23,0
250 24,5
300 10, 16 35 15 10 460 324 410 28 27 х 12  130 30,3
190 31,8
210 33,0
260 35,0
275 36,5

ОСНОВНЫЕ ИСПОЛНЕНИЯ РЕЗИНОВЫХ КОМПЕНСАТОРОВ

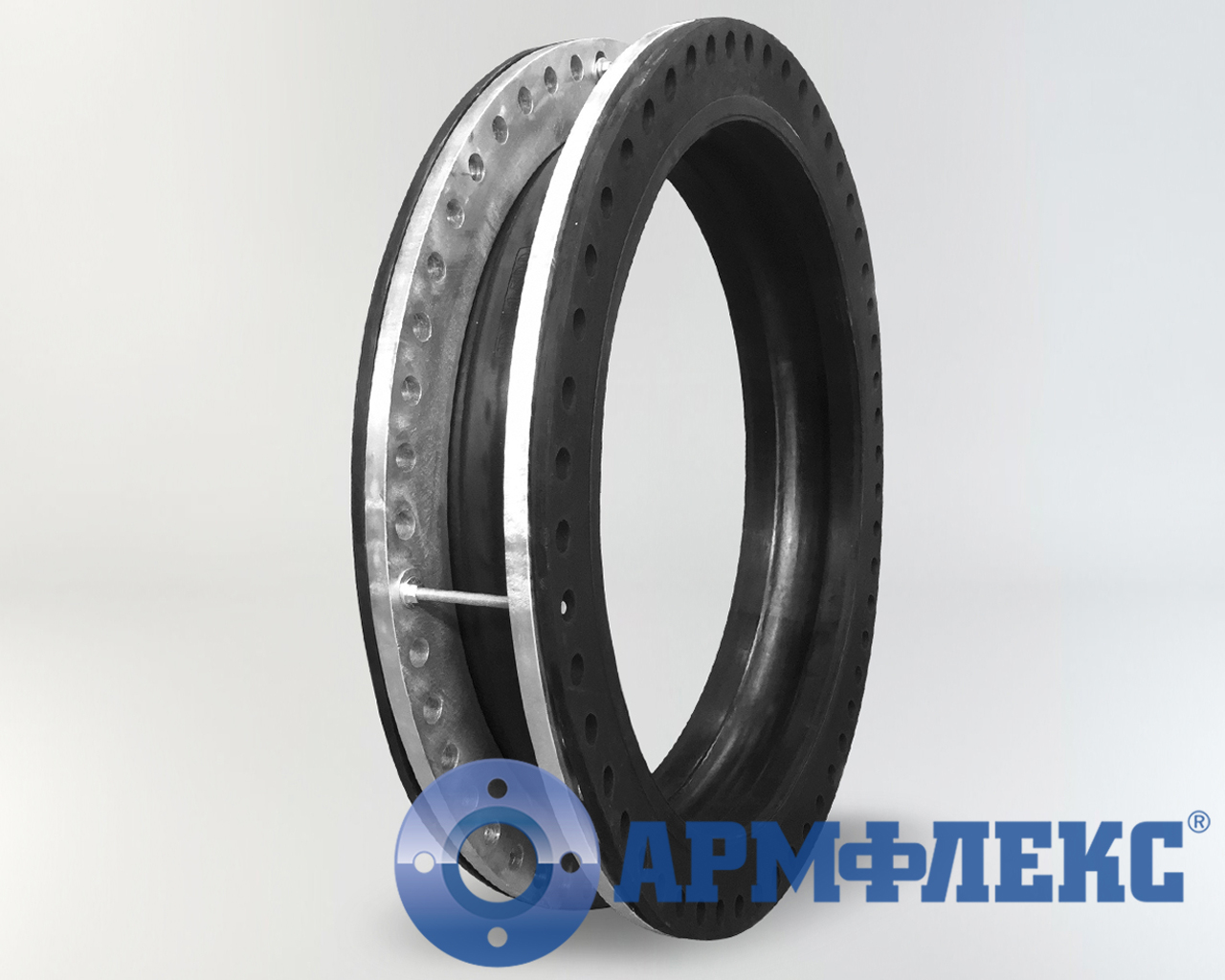

Компенсатор резиновый универсальный, футерованный PTFE Армфлекс

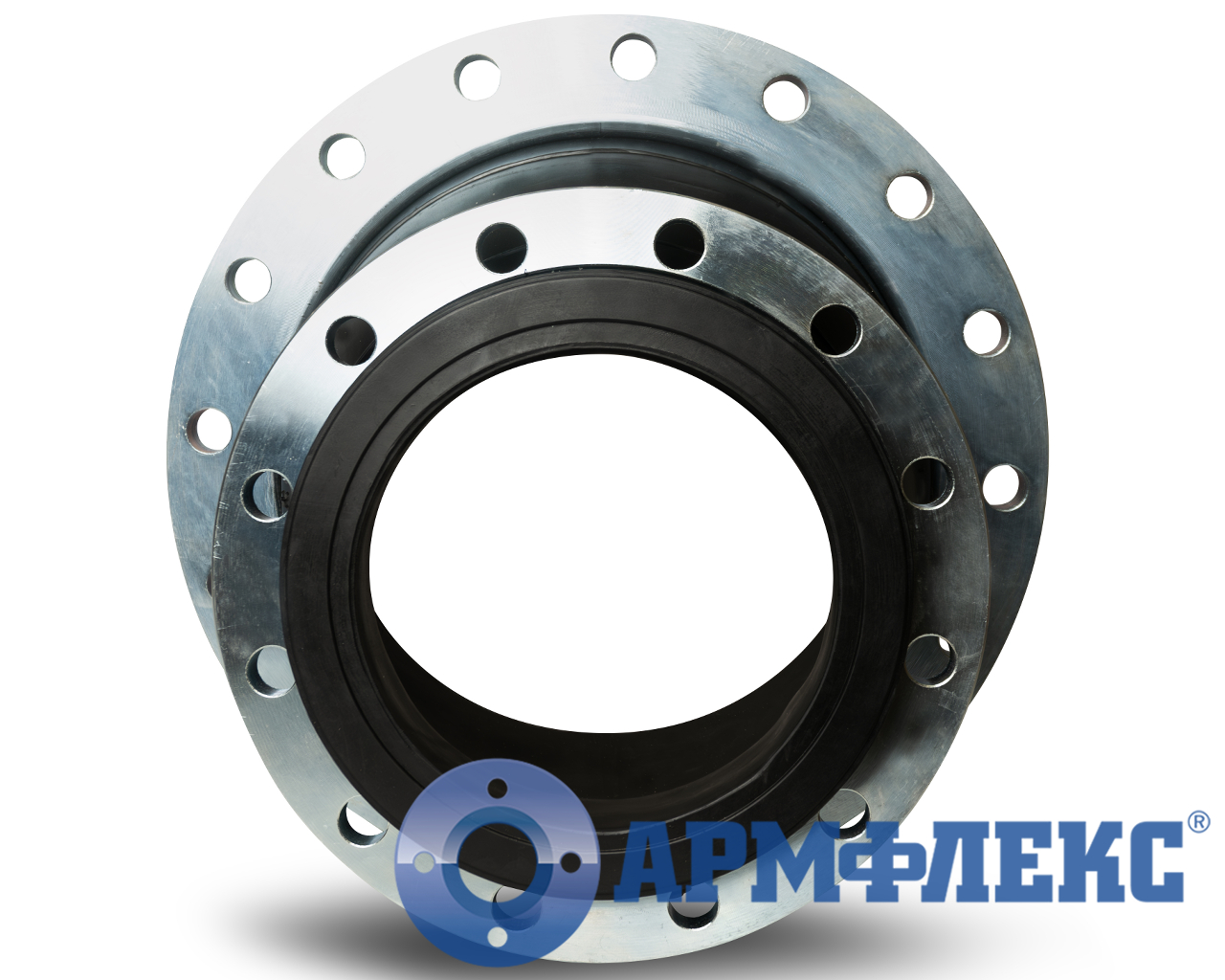

Резиновые компенсаторы производятся в различных исполнениях: универсальные, применяют в качестве гибкой антивибрационной вставки.  А также для компенсации осевых, сдвиговых, поворотных перемещений, устранения вибрации передаваемой от насосов, компрессоров, двигателей и другого оборудования на трубопровод. Сдвиговое устройство используется для компенсации сдвига относительно оси трубопровода, может производиться с ограничительными шпильками. При компенсации поворота трубопровода используются поворотный (угловой) резиновый компенсатор, который может комплектоваться поворотным (карданным) устройством.

Компенсаторы резиновые производятся разной формы: круглые, прямоугольные, овальные. С различной присоединительной арматурой: с поворотными фланцами, резьбовыми соединением (муфтовые). В зависимости от области применения и характеристик рабочей среды, присоединительная арматура резиновых компенсаторов может быть выполнена из различных материалов: чугуна, углеродистой или нержавеющей стали.
