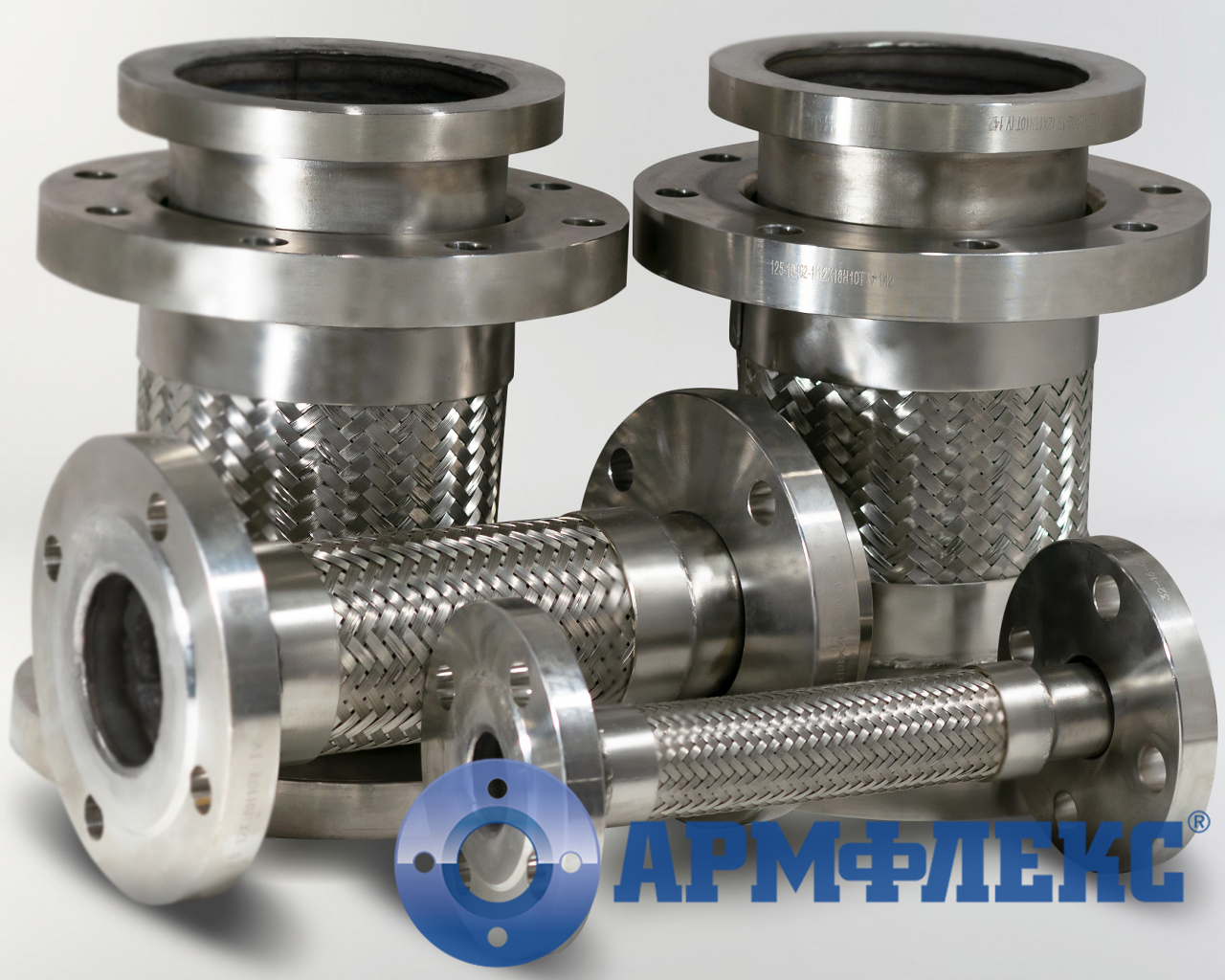

Гибкие металлорукава высокого давления МРВД ARM c фланцевым типом присоединения предназначены для транспортировки различных сред в условиях повышенных требований к герметичности, надежности и устойчивости к внешним воздействиям. Сильфон выполнен из нержавеющей стали путем гофрирования заготовки. Металлорукав может быть изготовлен в однослойной или многослойной оплетке или без нее.В зависимости от запроса и технических характеристик клиента фланцевое соединение имеет несколько вариантов исполнения.
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕТАЛЛОРУКАВОВ
ГЕРМЕТИЧНЫХ ВЫСОКОГО ДАВЛЕНИЯ МРВД АРМ
до 200 кг/см2
до 300 мм
до +700°С
по запросу клиента
на складе
газ, нефтепродукты,
химические и криогенные
среды
усиленной гофровкой, повышенной гибкостью,
многослойной гофровкой, двойной термоизоляцией,
спиральной защитой, кольцевым усилением гофры,
усиленной защитной оплёткой, усиленными окончаниями,
внутренним экраном
Продукция компании ООО «Армфлекс» сертифицирована и соответствуетдействующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов
- для транспортировки различных
сред: газообразных, жидких,
маслянистых, сыпучих - в качестве гибкого соединения
трубопроводов и оборудования - различные трубопроводы,
газоходы - двигатели, компрессоры, насосы,
другое промышленное
оборудование
Герметичные металлорукава изготавливаются путём
гофрирования заготовки из нержавеющей стали
Рукава выполняются с различным шагом гофровки:
узким, средним, широким
Большой выбор материалов гибкой гофры: 08Х18Н10,
03Х18Н11, 08Х16Н11М3, 03Х17Н14М3, 08Х18Н10Т
Возможность исполнения металлорукавов
с внутренней футеровкой PTFE
Металлическая оплётка
(однослойная или многослойная) изготовлена
методом переплетения проволок, выполненных
из нержавеющей стали и других сплавов металла
Оплётка усиливает рукав, находящийся
под воздействием растягивающих усилий,
предотвращает расширение рукава под высоким
давлением, защищает его от механических
воздействий
Герметичный металлорукав может быть выполнен
в изоляции ПВХ и в специальном исполнении
EPDM (ЭПДМ) и NBR (НБР)
Осуществляем изготовление металлорукавов с
фланцевым присоединением с техническими
характеристиками и по чертежам заказчика.
Заявку на изготовление Вы можете отправить
по почте pro@armfleks.ru, а также заполнить опросный лист на сайте.
Наличие продукции на складе, сроки
изготовления и цену оборудования просим
уточнять в отделе продаж нашей
компании.
Производим доставку компенсаторов по
России, г. Москва собственным
автотранспортом, транспортными и
курьерскими компаниями.
Конструкционное исполнение металлорукавов МРВД АРМ с фланцами
Присоединительные размеры фланцевого окончания в соответствии с ГОСТ 33259-2015 до 25 кг/см2, DIN EN1092-1-2007 (2501, 2576, 2577, 2632, 2633), ANSI/ASME B 16.5 до 100 кг/см2, комбинированное или специальное исполнение
DN от 10
до 300 мм
PN от 0,1
до 100 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - фланец (исполнение: А - плоскость, В - соединительный выступ, С, L - шип, D, M - паз, Е - выступ, F - впадина)
4 - патрубок
5 - обечайка
Присоединительные размеры фланцевого окончания в соответствии с ГОСТ 33259-2015 до 63 кг/см2, DIN EN1092-1-2007 (2501, 2576, 2577, 2632, 2633), ANSI/ASME B 16.5 до 100 кг/см2, комбинированное или специальное исполнение
DN от 10
до 300 мм
PN от 0,1
до 100 кг/см2
1 - cильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - фланец (исполнение: А - плоскость, В - соединительный выступ, С, L - шип, D, M - паз, Е - выступ, F - впадина)
4 - обечайка
Присоединительные размеры фланцевого окончания в соответствии с ГОСТ 33259-2015 до 25 кг/см2, DIN EN1092-1-2007 (2501, 2576, 2632, 2633), ANSI/ASME B 16.5 до 100 кг/см2, комбинированное или специальное исполнение
DN от 10
до 300 мм
PN от 0,1
до 100 кг/см2
1 - cильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - фланец
4 - кольцо
5 - патрубок
6 - обечайка
Присоединительные размеры фланцевого окончания в соответствии с ГОСТ 33259-2015 до 25 кг/см2 (для металлорукавов, работающих на разряжение/всасывание), комбинированное или специальное исполнение
DN от 10
до 300 мм
PN разряжение/всасывание
до 100 кг/см2
1 - cильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - фланец
4 - патрубок на отбортовке (патрубок с приварным ребордом)
5 - обечайка
Присоединительные размеры фланцевого окончания в соответствии с ГОСТ 33259-2015, DIN EN1092-1-2007 (2501, 2576, 2632, 2633), комбинированное или специальное исполнение
DN от 10
до 300 мм
PN от 0,1
до 25 кг/см2
1 - cильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - фланец
4 - воротниковая втулка (исполнение: А - плоскость)
5 - обечайка
Присоединительные размеры фланцевого окончания в соответствии с ГОСТ 33259-2015, DIN EN1092-1-2007 (2501, 2576, 2632, 2633), комбинированное или специальное исполнение
DN от 10
до 300 мм
PN от 0,1
до 25 кг/см2
1 - cильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - фланец
4 - воротниковая втулка (исполнение: С, L - шип, D, M - паз, Е - выступ, F - впадина)
5 - обечайка
Присоединительные размеры фланцевого окончания в соответствии с ГОСТ 33259-2015, DIN EN1092-1-2007 (2501, 2576, 2632, 2633), комбинированное или специальное исполнение
DN от 10
до 300 мм
PN от 0,1
до 25 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - фланец
4 - втулка (исполнение: С, L - шип, D, M - паз, Е - выступ, F - впадина)
5 - обечайка
Внимание! Металлорукава высокого давления предназначены для работы на изгиб и в одной плоскости. Скручивание по оси рукава недопустимо. Гарантия на металлорукава, установленные со скручиванием, не распространяется.
При запросе металлорукава высокого давления с фланцевым приварным соединением рекомендуем рассмотреть изготовление конструкции с приварным фланцевым окончанием с одной стороны и со свободным (поворотным) фланцевым окончанием с другой. Это позволит правильно расположить изделие в пространстве при установке, даст возможность закрепить присоединительную арматуру, не подвергая вращению гибкую часть рукава.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ СТАНДАРТНОЙ ГОФРОВКИ МРВД АРМ
Технические характеристики
Материалы
ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ
1 - сильфонная оболочка
2 - оплетка
А (тип гофры)
|
Тип |
Номинальный |
Размеры, |
Минимальный |
Радиус |
Номинальное |
≈Вес |
|||
|---|---|---|---|---|---|---|---|---|---|
|
мм |
дюйм |
d1 |
d2, D |
отклонение |
мм |
мм |
кг/см 2 |
кг/м |
|
|
МРВД АРМ 00 |
10.0 |
20 |
0.1 |
||||||
|
МРВД АРМ 01 |
6 |
1/4 |
6.5 |
11.2 |
± 0.2 |
25 | 80 |
200 |
0.2 |
|
МРВД АРМ 02 |
12.4 |
200 |
0.31 |
||||||
|
МРВД АРМ 00 |
12.1 |
16 |
0.1 |
||||||
|
МРВД АРМ 01 |
8 |
5/16 |
8.5 |
13.4 |
± 0.2 |
32 | 125 |
160 |
0.21 |
|
МРВД АРМ 02 |
15.1 |
160 |
0.31 |
||||||
|
МРВД АРМ 00 |
14.2 |
12.5 |
0.1 |
||||||
|
МРВД АРМ 01 |
10 |
3/8 |
10.1 |
15.4 |
± 0.2 |
38 | 130 |
125 |
0.30 |
|
МРВД АРМ 02 |
17.2 |
125 |
0.38 |
||||||
|
МРВД АРМ 00 |
16.1 |
8 |
0.12 |
||||||
|
МРВД АРМ 01 |
12 |
1/2 |
12.0 |
17.6 |
± 0.3 |
45 | 140 |
80 |
0.28 |
|
МРВД АРМ 02 |
18.9 |
80 |
0.4 |
||||||
|
МРВД АРМ 00 |
21.6 |
6 |
0.18 |
||||||
|
МРВД АРМ 01 |
16 |
5/8 |
16.1 |
23.1 |
± 0.3 |
58 | 160 |
80 |
0.35 |
|
МРВД АРМ 02 |
24.6 |
80 |
0.47 |
||||||
|
МРВД АРМ 00 |
26.9 |
3 |
0.3 |
||||||
|
МРВД АРМ 01 |
20 |
3/4 |
20.4 |
28.6 |
± 0.3 |
70 | 170 | 50 |
0.6 |
|
МРВД АРМ 02 |
30.5 |
80 |
1.0 |
||||||
|
МРВД АРМ 00 |
32.2 |
3 |
0.4 |
||||||
|
МРВД АРМ 01 |
25 |
1 |
25.3 |
33.8 |
± 0.3 |
85 | 190 |
50 |
0.9 |
|
МРВД АРМ 02 |
36.8 |
63 |
1.4 |
||||||
|
МРВД АРМ 00 |
42.6 |
2.5 |
0.5 |
||||||
|
МРВД АРМ 01 |
32 |
1¼ |
31.2 |
44.3 |
± 0.5 |
102 | 260 |
40 |
1.1 |
|
МРВД АРМ 02 |
46.1 |
40 |
1.8 |
||||||
|
МРВД АРМ 00 |
51.2 |
2.5 |
0.65 |
||||||
|
МРВД АРМ 01 |
40 |
1½ |
39.8 |
52.8 |
± 0.5 |
130 | 300 |
40 |
1.3 |
|
МРВД АРМ 02 |
54.9 |
40 |
2.0 |
||||||
|
МРВД АРМ 00 |
64.6 |
1.6 |
0.7 |
||||||
|
МРВД АРМ 01 |
50 |
2 |
49.3 |
65.5 |
± 0.7 |
160 | 320 |
40 |
1.7 |
|
МРВД АРМ 02 |
67.7 |
40 |
2.8 |
||||||
|
МРВД АРМ 00 |
|
|
|
81.1 |
|
|
|
1 |
1.8 |
|
МРВД АРМ 01 |
65 |
2 ¼ |
65.1 |
82.6 |
± 0.7 |
200 |
460 |
32 |
2.7 |
|
МРВД АРМ 02 |
|
|
|
84.6 |
|
|
|
40 |
3.6 |
|
МРВД АРМ 00 |
|
|
|
98.4 |
|
|
|
1 |
2.4 |
|
МРВД АРМ 01 |
80 |
2 ¾ |
80.9 |
100.4 |
± 1.0 |
240 |
700 |
32 |
4.3 |
|
МРВД АРМ 02 |
|
|
|
102.6 |
|
|
|
32 |
6.1 |
|
МРВД АРМ 00 |
|
|
|
123.5 |
|
|
|
0.63 |
2.4 |
|
МРВД АРМ 01 |
100 |
4 |
99.7 |
124.8 |
± 1.0 |
290 |
750 |
25 |
4.9 |
|
МРВД АРМ 02 |
|
|
|
126.9 |
|
|
|
25 |
6.1 |
|
МРВД АРМ 00 |
|
|
|
151.9 |
|
|
|
0.63 |
4.1 |
|
МРВД АРМ 01 |
125 |
5 |
125.3 |
153.7 |
± 1.0 |
500 |
1000 |
20 |
6.7 |
|
МРВД АРМ 02 |
|
|
|
156.8 |
|
|
|
20 |
9.5 |
|
МРВД АРМ 00 |
|
|
|
182.6 |
|
|
|
0.4 |
5.0 |
|
МРВД АРМ 01 |
150 |
6 |
148.6 |
184.2 |
± 1.0 |
700 |
1300 |
12.5 |
8.5 |
|
МРВД АРМ 02 |
|
|
|
186.7 |
|
|
|
16 |
12.0 |
|
МРВД АРМ 00 |
|
|
|
235.1 |
|
|
|
0.25 |
11.6 |
|
МРВД АРМ 01 |
200 |
8 |
201.0 |
237.3 |
± 2.0 |
860 |
1350 |
10 |
16.3 |
|
МРВД АРМ 02 |
|
|
|
239.8 |
|
|
|
12.5 |
16.7 |
|
МРВД АРМ 00 |
|
|
|
288.5 |
|
|
|
0.16 |
10.0 |
|
МРВД АРМ 01 |
250 |
10 |
249.2 |
291.1 |
± 2.0 |
1000 |
1600 |
8 |
16.6 |
|
МРВД АРМ 02 |
|
|
|
293.0 |
|
|
|
10 |
23.4 |
|
МРВД АРМ 00 |
|
|
|
342.1 |
|
|
|
0.1 |
11.5 |
|
МРВД АРМ 01 |
300 |
12 |
300.1 |
345.3 |
± 3.0 |
1270 |
2000 |
6 |
20.6 |
|
МРВД АРМ 02 |
|
|
|
347.1 |
|
|
|
10 |
29.8 |
|
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||||
|
В соответствии с ГОСТ Р 58621-2019 и ТУ 25.99.29-002-63575782-2019 допуск по длине металлорукава при производстве составляет 3%. Остаточное удлинение металлорукава после испытания на прочность составляем не более 1 %. |
|||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ ПОВЫШЕННОЙ ГИБКОСТИ МРВД АРМ ПВ
Технические характеристики
Материалы
ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ ПВ
1 - сильфонная оболочка
2 - оплетка
А (тип гофры)
|
Тип |
Номинальный |
Размеры, |
Минимальный |
Радиус |
Номинальное |
≈Вес |
|||
|---|---|---|---|---|---|---|---|---|---|
|
мм |
дюйм |
d1 |
d2, D |
отклонение |
мм |
мм |
кг/см 2 |
кг/м |
|
|
МРВД АРМ ПВ 00 |
32 |
1¼ |
31.4 |
42.6 |
± 0.7 |
90 |
240 |
1.6 |
0.7 |
|
МРВД АРМ ПВ 01 |
44.8 |
40 |
1.3 |
||||||
|
МРВД АРМ ПВ 00 |
40 |
1½ |
39.8 |
50.9 |
100 |
250 |
1.6 |
0.8 |
|
|
МРВД АРМ ПВ 01 |
52.8 |
40 |
1.45 |
||||||
|
МРВД АРМ ПВ 00 |
50 |
2 |
49.5 |
64.2 |
± 1.5 |
120 |
270 |
1 |
1.10 |
|
МРВД АРМ ПВ 01 |
65.3 |
25 |
2.10 |
||||||
|
МРВД АРМ ПВ 00 |
65 |
2¼ |
65.7 |
81.3 |
180 |
385 |
0.4 |
2.0 |
|
|
МРВД АРМ ПВ 01 |
82.9 |
25 |
2.9 |
||||||
|
МРВД АРМ ПВ 00 |
80 |
2¾ |
81.3 |
98.9 |
230 |
580 |
0.25 |
2.3 |
|
|
МРВД АРМ ПВ 01 |
100.0 |
20 |
3.3 |
||||||
|
МРВД АРМ ПВ 00 |
100 |
4 |
100.3 |
123.1 |
260 |
630 |
0.25 |
3.4 |
|
|
МРВД АРМ ПВ 01 |
124.8 |
16 |
5.2 |
||||||
|
МРВД АРМ ПВ 00 |
125 |
5 |
125.2 |
152.7 |
± 1.0 |
450 |
905 |
0.16 |
4.8 |
|
МРВД АРМ ПВ 01 |
153.8 |
16 |
7.6 |
||||||
|
МРВД АРМ ПВ 00 |
150 |
6 |
150.0 |
184.2 |
640 |
1150 |
0.16 |
6.6 |
|
|
МРВД АРМ ПВ 01 |
184.2 |
16 |
10.1 |
||||||
|
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||||
|
В соответствии с ГОСТ Р 58621-2019 и ТУ 25.99.29-002-63575782-2019 допуск по длине металлорукава при производстве составляет 3%. Остаточное удлинение металлорукава после испытания на прочность составляем не более 1 %. |
|||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ УСИЛЕННОГО МРВД АРМ УС
Технические характеристики
Материалы
ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ УС
1 - сильфонная оболочка
2 - оплетка
А (тип гофры)
|
Тип |
Номинальный |
Размеры, |
Минимальный |
Радиус |
Номинальное |
≈Вес |
|||
|---|---|---|---|---|---|---|---|---|---|
|
мм |
дюйм |
d1 |
d2, D |
отклонение |
мм |
мм |
кг/см 2 |
кг/м |
|
|
МРВД АРМ УС 00 |
64.6 |
3 |
1.4 |
||||||
|
МРВД АРМ УС 01 |
50 |
2 |
49.8 |
66.5 |
± 0.7 |
300 | 500 |
63 |
2.5 |
|
МРВД АРМ УС 02 |
68.7 |
80 |
4.1 |
||||||
|
МРВД АРМ УС 00 |
81.1 |
1.6 |
2.1 |
||||||
|
МРВД АРМ УС 01 |
65 |
2¼ |
65.6 |
83.6 |
± 0.7 |
380 | 595 |
40 |
3.8 |
|
МРВД АРМ УС 02 |
85.6 |
63 |
5.5 |
||||||
|
МРВД АРМ УС 00 |
98.4 |
1.6 |
2.4 |
||||||
|
МРВД АРМ УС 01 |
80 |
2¾ |
81.2 |
100.4 |
± 1.0 |
420 | 710 |
40 |
4.6 |
|
МРВД АРМ УС 02 |
102.6 |
50 |
6.7 |
||||||
|
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||||
|
В соответствии с ГОСТ Р 58621-2019 и ТУ 25.99.29-002-63575782-2019 допуск по длине металлорукава при производстве составляет 3%. Остаточное удлинение металлорукава после испытания на прочность составляем не более 1 %. |
|||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ МНОГОСЛОЙНОГО МРВД АРМ МН
Технические характеристики
Материалы
ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ МН
1 - сильфонная оболочка
2 - оплетка
А (тип гофры)
|
Тип |
Номинальный |
Размеры, |
Минимальный |
Радиус |
Номинальное |
≈Вес |
|||
|---|---|---|---|---|---|---|---|---|---|
|
мм |
дюйм |
d1 |
d2, D |
отклонение |
мм |
мм |
кг/см 2 |
кг/м |
|
|
МРВД АРМ ПВ 00 |
32 |
1¼ |
31.4 |
42.6 |
± 0.7 |
90 |
240 |
1.6 |
0.7 |
|
МРВД АРМ ПВ 01 |
44.8 |
32 |
1.3 |
||||||
|
МРВД АРМ ПВ 00 |
40 |
1½ |
39.8 |
50.9 |
100 |
250 |
1.6 |
0.8 |
|
|
МРВД АРМ ПВ 01 |
52.8 |
25 |
1.45 |
||||||
|
МРВД АРМ ПВ 00 |
50 |
2 |
49.5 |
64.2 |
± 1.0 |
120 |
310 |
1 |
1.4 |
|
МРВД АРМ ПВ 01 |
65.3 |
25 |
2.4 |
||||||
|
МРВД АРМ ПВ 00 |
65 |
2¼ |
65.7 |
81.3 |
240 |
410 |
0.63 |
1.8 |
|
|
МРВД АРМ ПВ 01 |
82.9 |
25 |
2.8 |
||||||
|
МРВД АРМ ПВ 00 |
80 |
2¾ |
81.3 |
98.9 |
300 |
650 |
0.63 |
2.3 |
|
|
МРВД АРМ ПВ 01 |
100.0 |
25 |
3.1 |
||||||
|
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||||
|
В соответствии с ГОСТ Р 58621-2019 и ТУ 25.99.29-002-63575782-2019 допуск по длине металлорукава при производстве составляет 3%. Остаточное удлинение металлорукава после испытания на прочность составляем не более 1 %. |
|||||||||
Специальное исполнение металлорукавов МРВД АРМ
Конструкция имеет дополнительную наружную защитную оболочку на основе рукава типа МРВ, выполненную по всей длине рукава
DN от 6
до 250 мм
PN от 0,16
до 200 кг/см2
1 - сильфонная оболочка
2 - внутренняя оплетка
3 - внутренняя обечайка
4 - наружная оболочка
5 - обечайка
6 -присоединительный элемент (в зависимости от типа присоединения)
Конструкция имеет дополнительную наружную защитную оболочку на основе рукава типа МРВ, выполненную по краям рукава
DN от 6
до 250 мм
PN от 0,16
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка
3 - внутренняя обечайка
4 - защитная оболочка
5 - обечайка
6 -присоединительный элемент (в зависимости от присоединения)
Конструкция имеет дополнительную наружную оплетку в виде навитой по спирали с определённым шагом нержавеющей проволоки по всей длине рукава
DN от 20
до 65 мм
PN от 1
до 80 кг/см2
1 - сильфонная оболочка
2 - оплетка
3 - обечайка
4 - спираль
5 - присоединительный элемент (в зависимости от типа присоединения)
Конструкция имеет дополнительный внутренний вальцованный рукав МРВ
DN от 50
до 200 мм
PN от 0,25
до 40 кг/см2
1 - сильфонная оболочка
2 - оплетка
3 - внутренний экран (оболочка)
4 - внутренняя обечайка
5 - обечайка
6 - присоединительный элемент (в зависимости от типа присоединения)
Присоединительные размеры и исполнение отвода под 45 ° в соответствиис ГОСТ 17375-2001, DIN EN 10253-2-2021, 10253-4-2008, 11852-2009, комбинированное или специальное исполнение
DN от 6
до 300 мм
PN от 0,1
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка
3 - обечайка
4¹ - отвод 45 градусов
5 - присоединительный элемент (в зависимости от типа присоединения)
¹ - угловые отводы с присоединительной арматурой рекомендуется применять с одной стороны металлорукава высокого давления, исключения могут составить изделия серийного производства (спец исполение), где погрешность ориентации отводов сводиться к минимуму.
Присоединительные размеры и исполнение отвода под 45 ° в соответствии с ГОСТ 17375-2001, DIN EN 10253-2-2021, 10253-4-2008, 11852-2009, комбинированное или специальное исполнение
DN от 6
до 300 мм
PN от 0,1
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка
3 - обечайка
4¹ - отвод 90 градусов
5 - присоединительный элемент (в зависимости от типа присоединения)
¹ - угловые отводы с присоединительной арматурой рекомендуется применять с одной стороны металлорукава высокого давления, исключения могут составить изделия серийного производства (спец исполение), где погрешность ориентации отводов сводиться к минимуму.
Конструкция состоит из двух МРВД АРМ определённых диаметров, расположенных один в другом. Возможно применение в качестве нагревающего и охлаждающего рукава
DN от 10
до 150 мм
PN от 0,4
до 125 кг/см2
1 - внутренняя сильфонная оболочка
2 - внутренняя оплетка
3 - наружная сильфонная оболочка
4 - наружная оплетка
5 - внутренняя обечайка
6 - наружная обечайка
7 - соединительный патрубок
8 - фланец (в зависимости от типа присоединения)
9 - фланец (в зависимости от типа присоединения)
Конструкция выполняет функцию контролируемого защитного рукава. Используется при необходимости создания контролируемой области вокруг перемещаемой опасной среды по внутреннему рукаву
DN от 10
до 150 мм
PN от 0,4
до 125 кг/см2
1 - внутренняя сильфонная оболочка
2 - внутренняя оплетка
3 - наружная сильфонная оболочка
4 - наружная оплетка
5 - внутренняя обечайка
6 - наружная обечайка
7 - соединительный патрубок
8 - фланец (в зависимости от типа присоединения)
9 - муфта (в зависимости от типа присоединения)
ОБЛАСТЬ ПРИМЕНЕНИЯ МЕТАЛЛОРУКАВОВ ВЫСОКОГО ДАВЛЕНИЯ С ФЛАНЦЕВЫМ СОЕДИНЕНИЕМ
Герметичные гибкие металлорукава высокого давления применяют в различных отраслях, включая нефтегазовую, химическую, энергетическую, пищевую промышленности, а также области машиностроения и судостоения. Металлические рукава с фланцевым соединением обеспечивают:
- надежную герметизацию, предотвращая утечки транспортируемой среды;
- способность выдерживать значительные перепады температур и давления;
- поглощение вибрации, возникающие в работе оборудования в трубопроводной системе;
- надежность работы в агрессивных средах, благодаря конструкции из нержавеющей или коррозионностойкой стали, применению внутренней футеровки фторопластом PTFE;
- удобство монтажа, демонтажа и обслуживание системы.
При выборе металлорукава с фланцевым присоединением необходимо учитывать такие параметры, как рабочая температура, давление, химическая стойкость материалов, условия монтажа, размеры и тип фланцев, длина изделия и др. Правильный выбор и установка гибких металлических рукавов обеспечивает надежную и долговечную работу трубопроводных систем, что в свою очередь способствует повышению общей эффективности производственных процессов.
Интеллектуальная собственность, копирование запрещено
Cвидетельство о депонировании №024-018948
