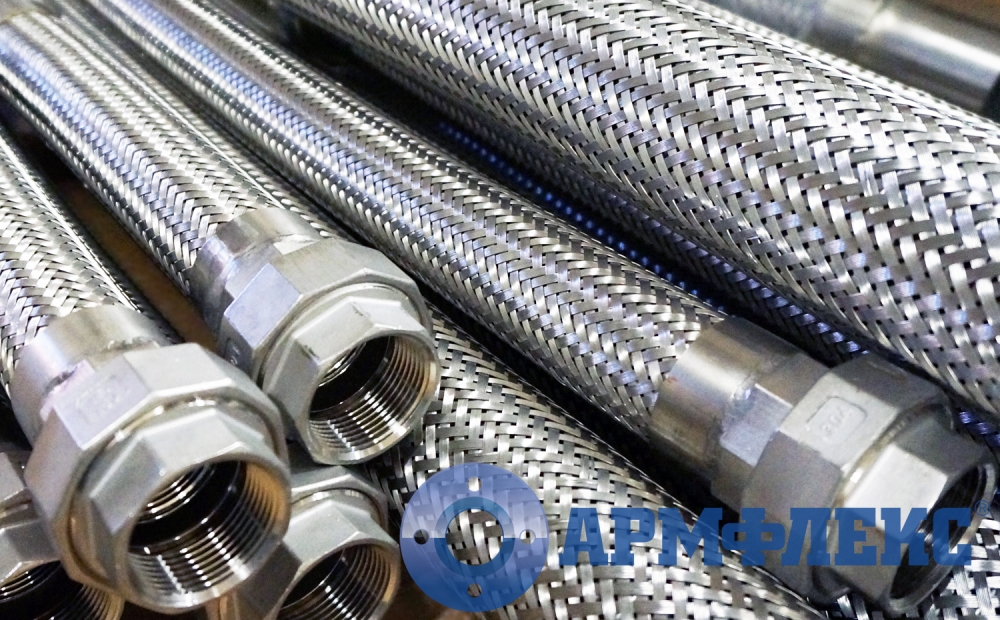

Металлорукава с муфтовым соединением МРВД АРМ

Гибкие металлорукава высокого давления с муфтовым соединением предназначены для транспортировки различных жидких и газообразных сред под высоким давлением в условиях, требующих повышенной гибкости и устойчивости к внешним воздействиям. Конструкция рукавов состоит из нескольких слоев: внутреннего герметичного слоя - сильфонной оболочки из нержавеющей стали, выдерживающего высокое давление; армирующего слоя из высокопрочной стальной проволоки, предохраняющего рукав от механических повреждений и агрессивных факторов окружающей среды. Металлорукава с присоединительной арматурой муфтового исполнения изготавливаются под приварку, с внутренней и наружной резьбой в зависимости от запроса и технических характеристик клиента.

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕТАЛЛОРУКАВОВ
ГЕРМЕТИЧНЫХ ВЫСОКОГО ДАВЛЕНИЯ МРВД АРМ

PN от 0,1
до 200 кг/см²

DN от 6
до 300 мм

Т, от -260
до +700°С

строительная длина
по запросу клиента

наличие
на складе

рабочая среда: вода, пар,
газ, нефтепродукты,
химические и криогенные
среды

возможность изготовления металлорукава с
усиленной гофровкой, повышенной гибкостью,
многослойной гофровкой, двойной термоизоляцией,
спиральной защитой, кольцевым усилением гофры,
усиленной защитной оплёткой, усиленными окончаниями,
внутренним экраном

область применения

для транспортировки различных
сред: газообразных, жидких,
маслянистых, сыпучих
в качестве гибкого соединения
трубопроводов и оборудования
различные трубопроводы,
газоходы
двигатели, компрессоры, насосы,
другое промышленное
оборудование

Герметичные металлорукава изготавливаются путём
гофрирования заготовки из нержавеющей стали

Рукава выполняются с различным шагом гофровки:
узким, средним, широким

Большой выбор материалов гибкой гофры: 08Х18Н10,
03Х18Н11, 08Х16Н11М3, 03Х17Н14М3, 08Х18Н10Т

Возможность исполнения металлорукавов
с внутренней футеровкой PTFE

Металлорукав в оплетке под приварку МРВД АРМ, Армфлекс

Металлическая оплётка
(однослойная или многослойная) изготовлена
методом переплетения проволок, выполненных
из нержавеющей стали и других сплавов металла

Оплётка усиливает рукав, находящийся
под воздействием растягивающих усилий,
предотвращает расширение рукава под высоким
давлением, защищает его от механических
воздействий

Герметичный металлорукав может быть выполнен
в изоляции ПВХ и в специальном исполнении
EPDM (ЭПДМ) и NBR (НБР)

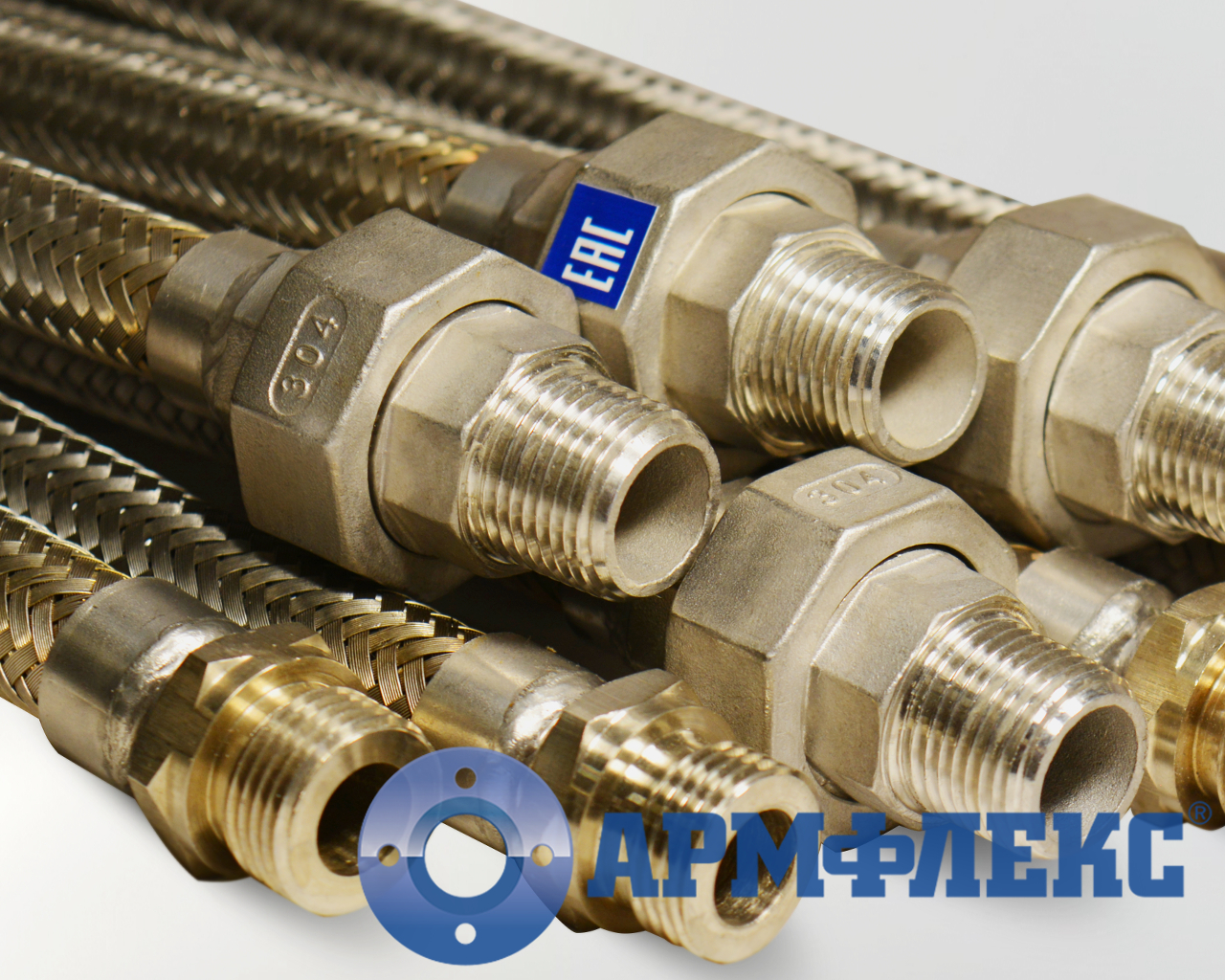

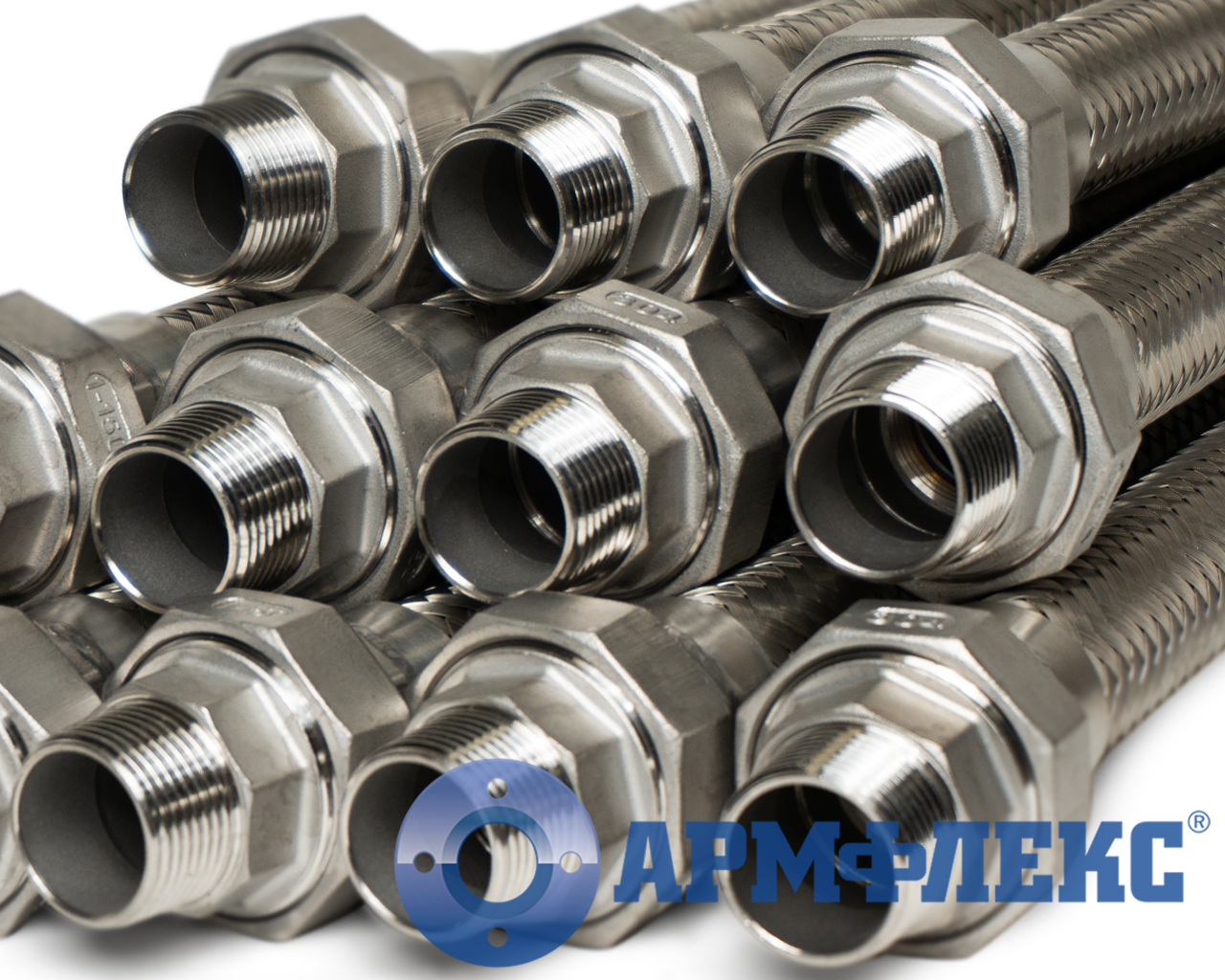

Металлорукава с соединительной муфтой наружная резьба, Армфлекс

Металлорукава повышенной гибкости с комбинированным соединением, Армфлекс

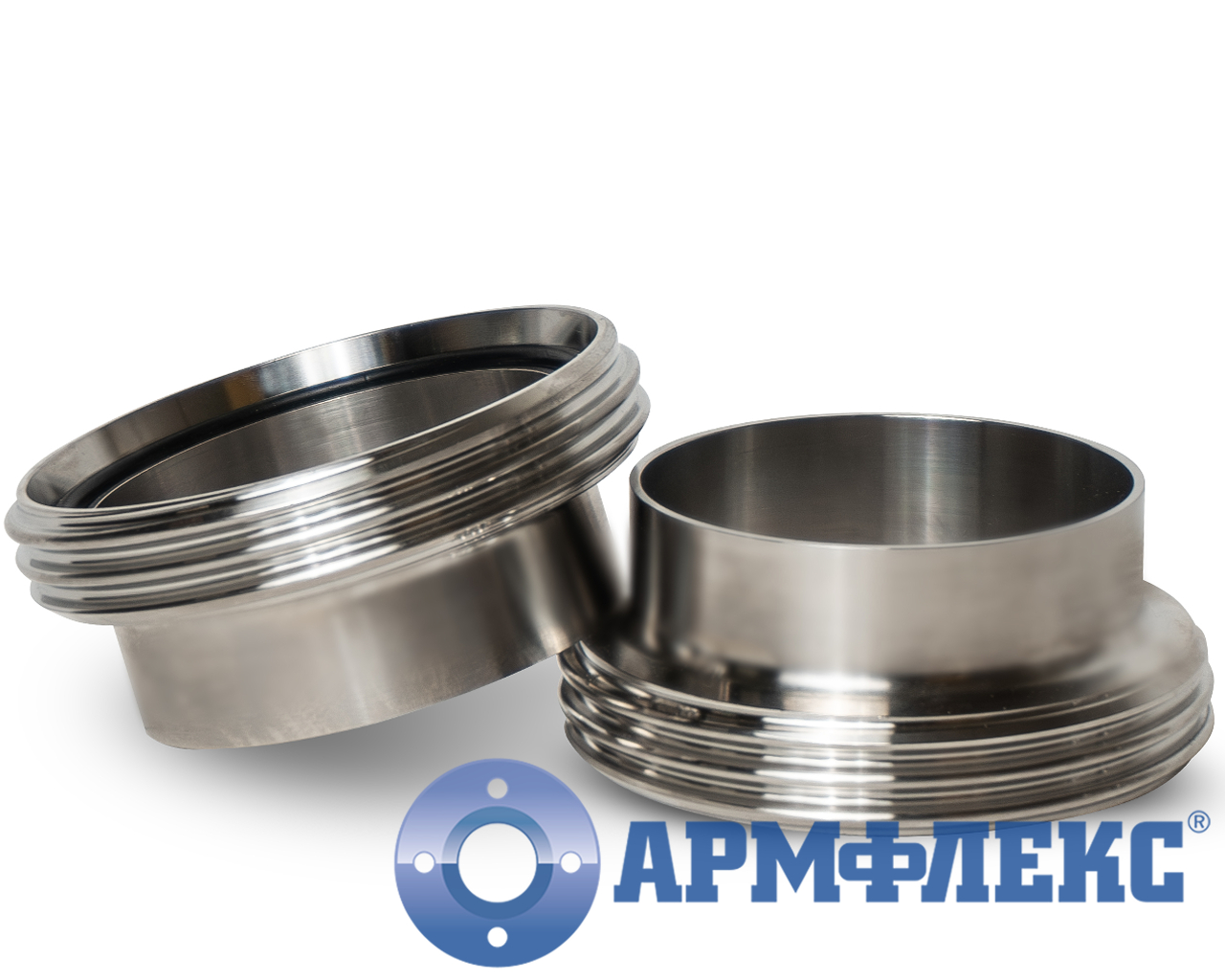

Штуцер резьбовой под молочную муфту, Армфлекс

Металлорукава высокого давления в оплетке с соединительной арматурой, Армфлекс

Металлорукава герметичные в оплетке с соединительной муфтой, Армфлекс

Металлорукава высокого давления с патрубками под приварку и соединительной молочной муфтой, Армфлекс

Металлорукава высокого давления с соединительной муфтой наружная резьба, Армфлекс

Металлорукава высокого давления в оплетке с соединительными муфтами с врезными кольцами, Армфлекс

Металлорукава в оплетке высокого давления муфта-муфта МРВД АРМ Р, Армфлекс

Герметичные металлорукава высокого давления с быстроразъемным типом соединения типа молочная муфта, Армфлекс

Мы можем предложить изготовление продукции любой сложности на заказ, по чертежам и необходимым Вам техническим параметрам.
По всем вопросам Вы можете обратиться в отделе продаж нашей компании.
Заявку на изготовление Вы можете отправить по почте: pro@armfleks.ru, а также заполнить опросный лист на сайте.
Осуществляем доставку продукции по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.

Конструкционное исполнение металлорукавов МРВД АРМ с соединительной муфтой Технические характеристики металлорукава МРВД АРМ стандартной гофровки Технические характеристики металлорукава МРВД АРМ ПВ повышенной гибкости Технические характеристики металлорукава МРВД АРМ УС усиленный Технические характеристики металлорукава МРВД АРМ МН многослойные Специальное исполнение металлорукавов МРВД АРМ Область применения

Конструкционное исполнение металлорукавов МРВД АРМ с соединительной муфтой

Типы присоединения

Конструкционное исполнение

МУФТА С ВНУТРЕННЕЙ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ ПОД ТОРЦЕВОЕ УПЛОТНЕНИЕ (СОЕДИНИТЕЛЬНАЯ)

Присоединительные размеры окончаний в соответствии с ГОСТ 6357-81 (BSPP, DIN EN 10226, DIN EN ISO 228, BS EN ISO 228, JIS B 0202-99), комбинированное или специальное исполнение

DN от 6
до 100 мм

PN от 0,63
до 200 кг/см²

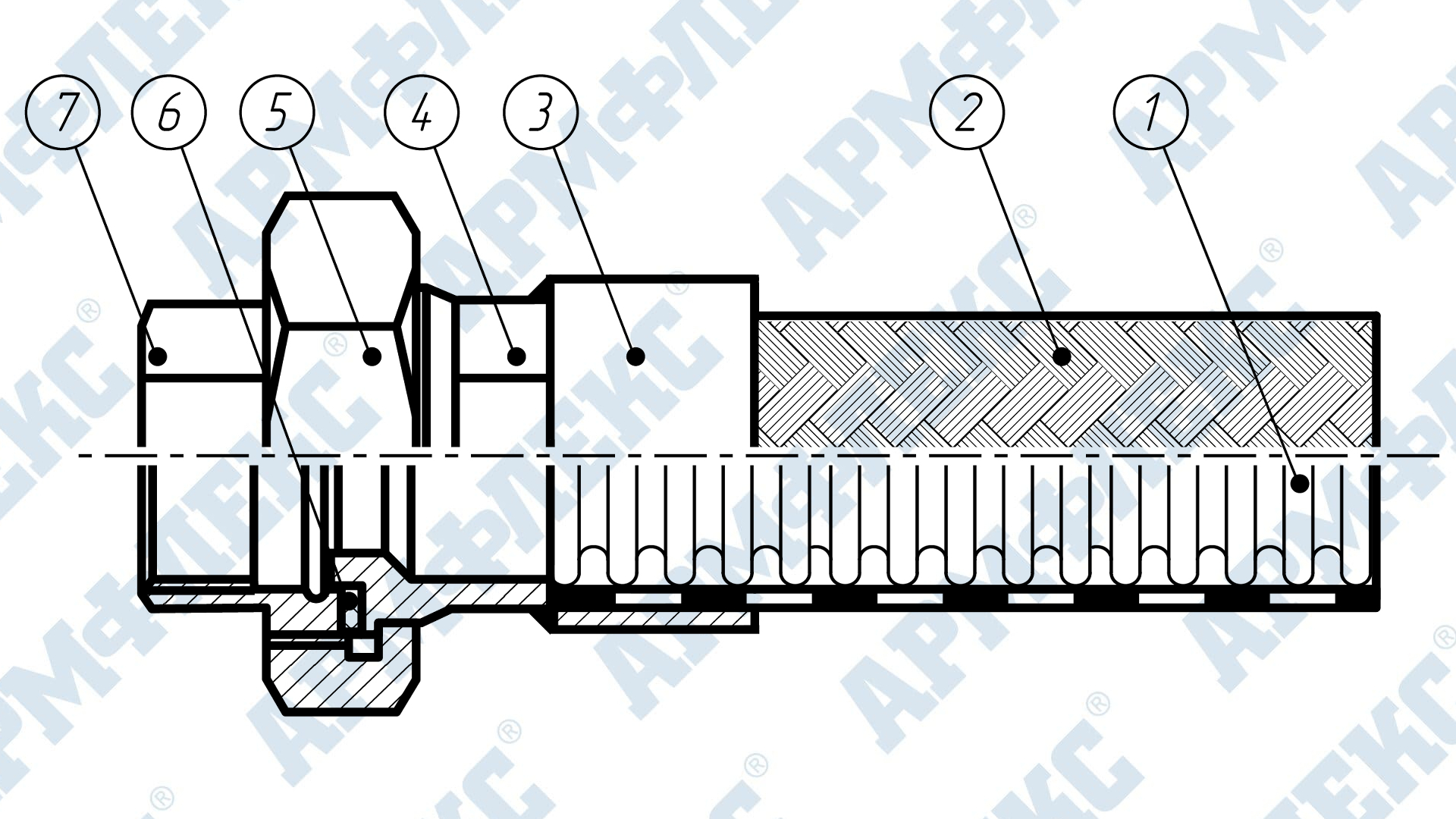

Чертеж металлорукава с муфтой внутренней цилиндрической резьбой под торцевое уплотнение, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной/лыски под ключ

5 - гайка

6 - прокладка

7 - муфта соединительная

Металлорукав с муфтой внутренней цилиндрической резьбой под торцевое уплотнение, Армфлекс

МУФТА С ВНУТРЕННЕЙ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ С УПЛОТНЕНИЕМ НА КОНУС (СОЕДИНИТЕЛЬНАЯ)

DN от 6
до 100 мм

PN от 0,63
до 200 кг/см²

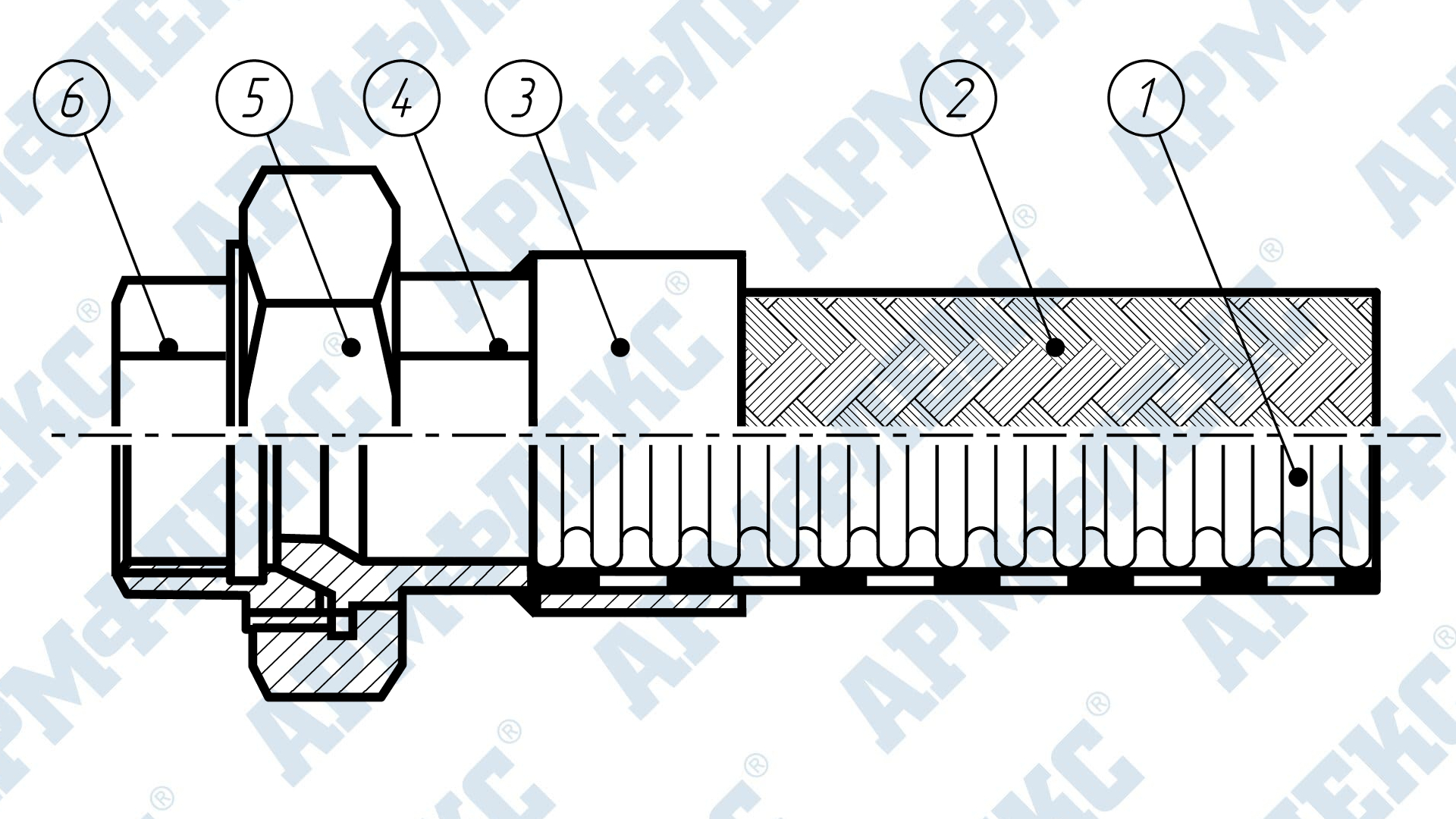

Чертеж металлорукава с муфтой внутренней цилиндрической резьбой и уплотнением на конус, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной/лыски под ключ

5 - гайка

6 - муфта соединительная

Металлорукав с муфтой внутренней цилиндрической резьбой и уплотнением на конус, Армфлекс

МУФТА С НАРУЖНОЙ ТРУБНОЙ КОНИЧЕСКОЙ РЕЗЬБОЙ С ПЛОСКИМ УПЛОТНЕНИЕМ (СОЕДИНИТЕЛЬНАЯ)

Присоединительные размеры окончаний в соответствии с ГОСТ 6211-81 (BSPT, ISO 7/1, DIN 2999, DIN EN 10226, BS 21 (BS EN 10226-1), JIS B 0203-99), комбинированное или специальное исполнение

DN от 6
до 100 мм

PN от 0,63
до 200 кг/см²

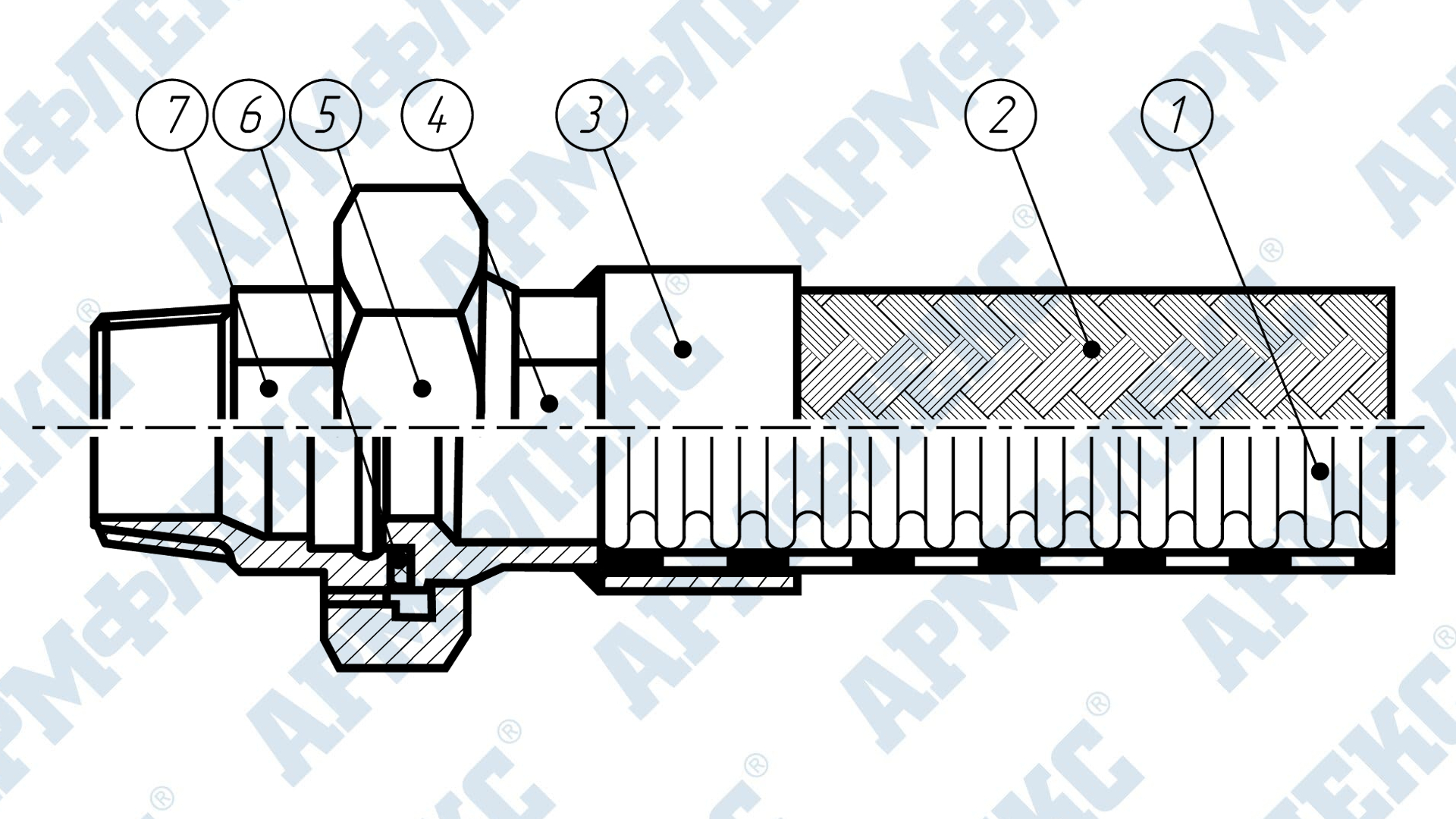

Чертеж металлорукава с муфтой с наружной трубной конической резьбой с плоским уплотнением (соединительный), Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной/лыски под ключ

5 - гайка

6 - прокладка

7 - муфта

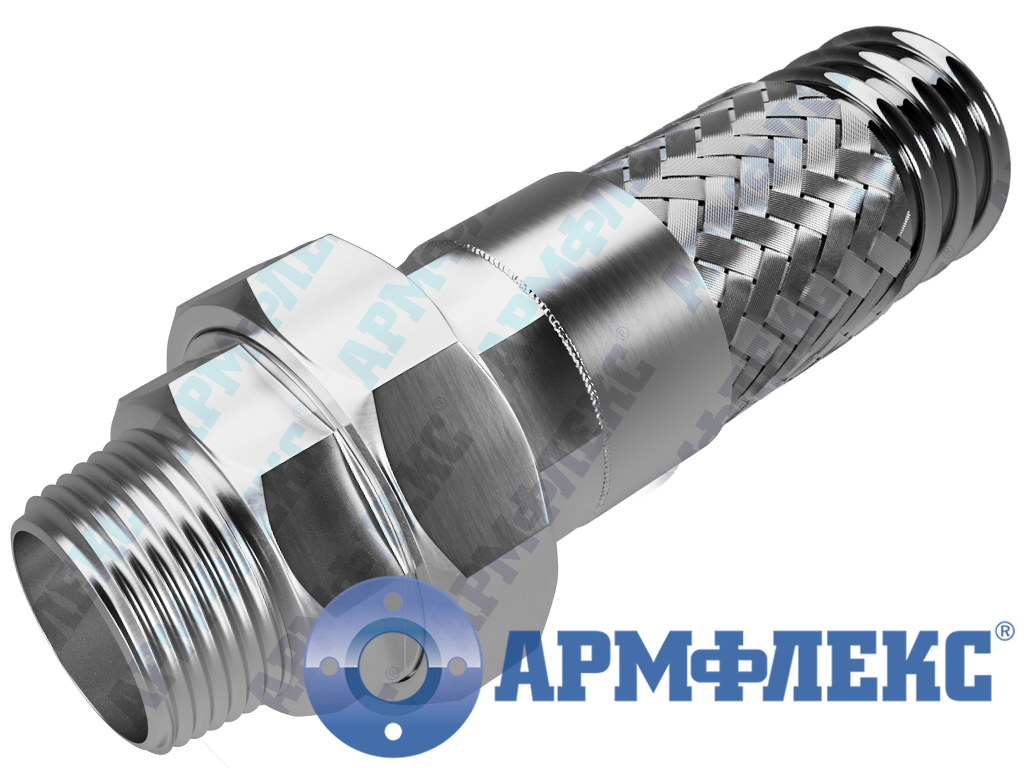

Металлорукав с муфтой с наружной трубной конической резьбой с плоским уплотнением (соединительный), Армфлекс

МУФТА С НАРУЖНОЙ ТРУБНОЙ КОНИЧЕСКОЙ РЕЗЬБОЙ С КОНУСНЫМ УПЛОТНЕНИЕМ (СОЕДИНИТЕЛЬНАЯ)

Присоединительные размеры окончаний в соответствии с ГОСТ 6211-81 (BSPT, ISO 7/1, DIN 2999, DIN EN 10226, BS 21 (BS EN 10226-1), JIS B 0203-99, комбинированное или специальное исполнение

DN от 6
до 100 мм

PN от 0,63
до 200 кг/см²

Чертеж металлорукава с муфтой с наружной трубной конической резьбой с конусным уплотнением (соединительный), Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной/лыски под ключ

5 - гайка

6 - муфта

Металлорукав с муфтой с наружной трубной конической резьбой с конусным уплотнением (соединительный), Армфлекс

МУФТА С НАРУЖНОЙ ТРУБНОЙ КОНИЧЕСКОЙ РЕЗЬБОЙ (СОЕДИНИТЕЛЬНАЯ)

DN от 6
до 50 мм

PN от 1,6
до 200 кг/см²

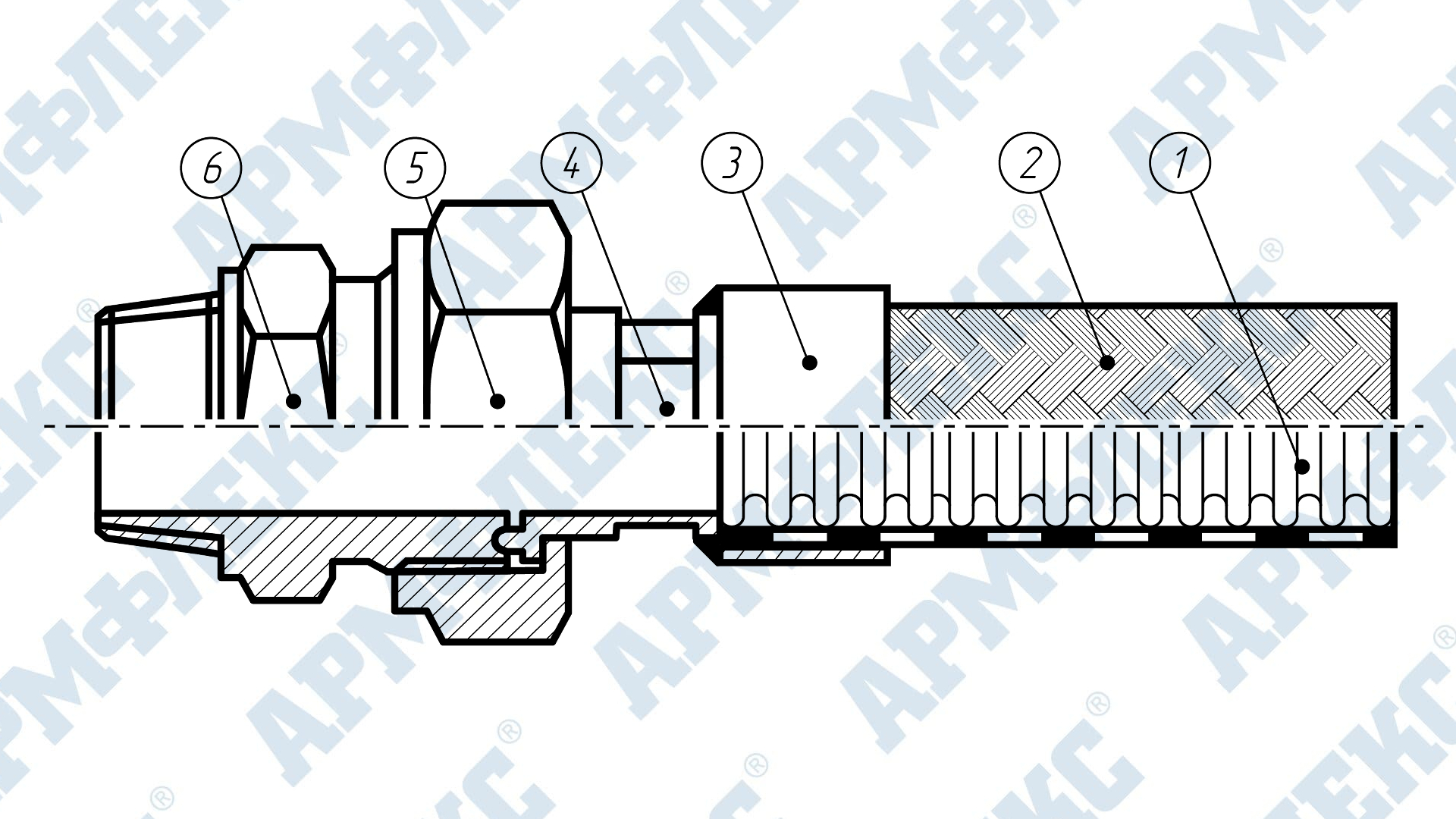

Чертеж металлорукава с муфтой с наружной трубной конической резьбой (соединительный), Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной/лыски под ключ

5 - гайка

6 - муфта

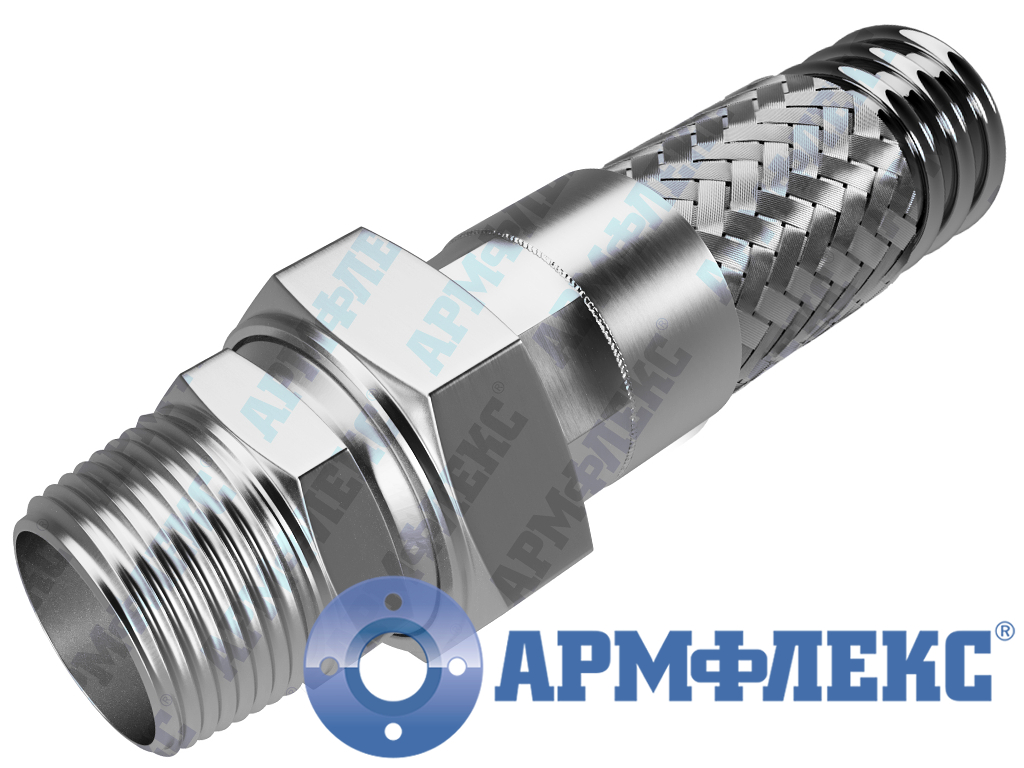

Металлорукав с муфтой с наружной трубной конической резьбой (соединительный), Армфлекс

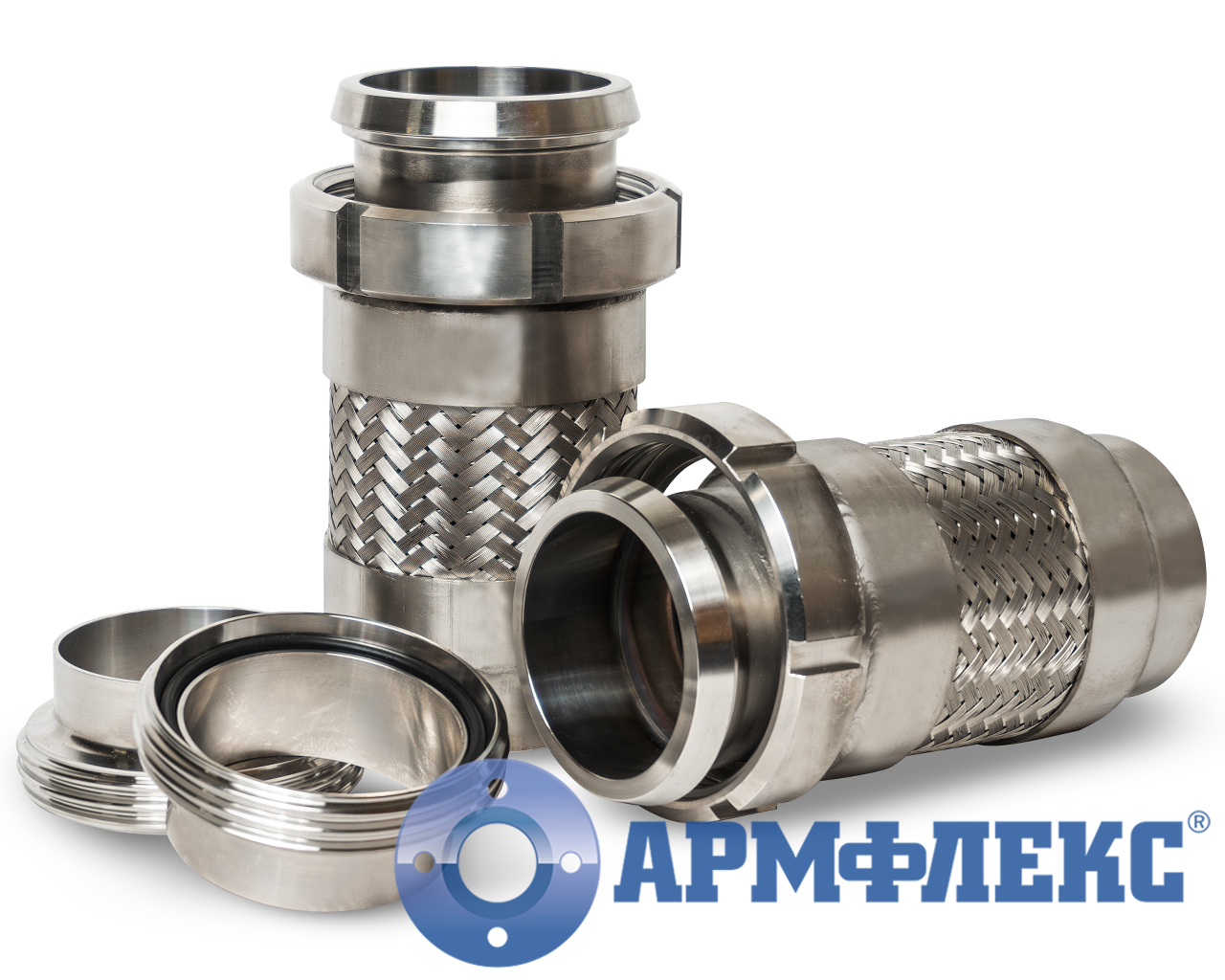

МУФТА МОЛОЧНАЯ СОЕДИНИТЕЛЬНАЯ ПОД ПРИВАРКУ С КОНУСНЫМ УПЛОТНЕНИЕМ

Присоединительные размеры окончаний в соответствии DIN 11851-2013, DIN 405-3-1997, комбинированное или специальное исполнение

DN от 10
до 100 мм

PN от 0,63
до 40 кг/см²

Чертеж металлорукава с муфтой молочной под приварку с конусным уплотнением штуцера, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - штуцер конический приварной

5 - гайка шлицевая

6 - прокладка

7 - штуцер под приварку

Металлорукав с муфтой молочной под приварку с конусным уплотнением штуцера, Армфлекс

МУФТА МОЛОЧНАЯ СОЕДИНИТЕЛЬНАЯ ПОД ПРИВАРКУ С ТОРЦЕВЫМ УПЛОТНЕНИЕМ

Присоединительные размеры окончаний в соответствии DIN SMS 1145, DIN 405-3-1997, комбинированное или специальное исполнение

DN от 20
до 100 мм

PN от 0,63
до 6 кг/см²

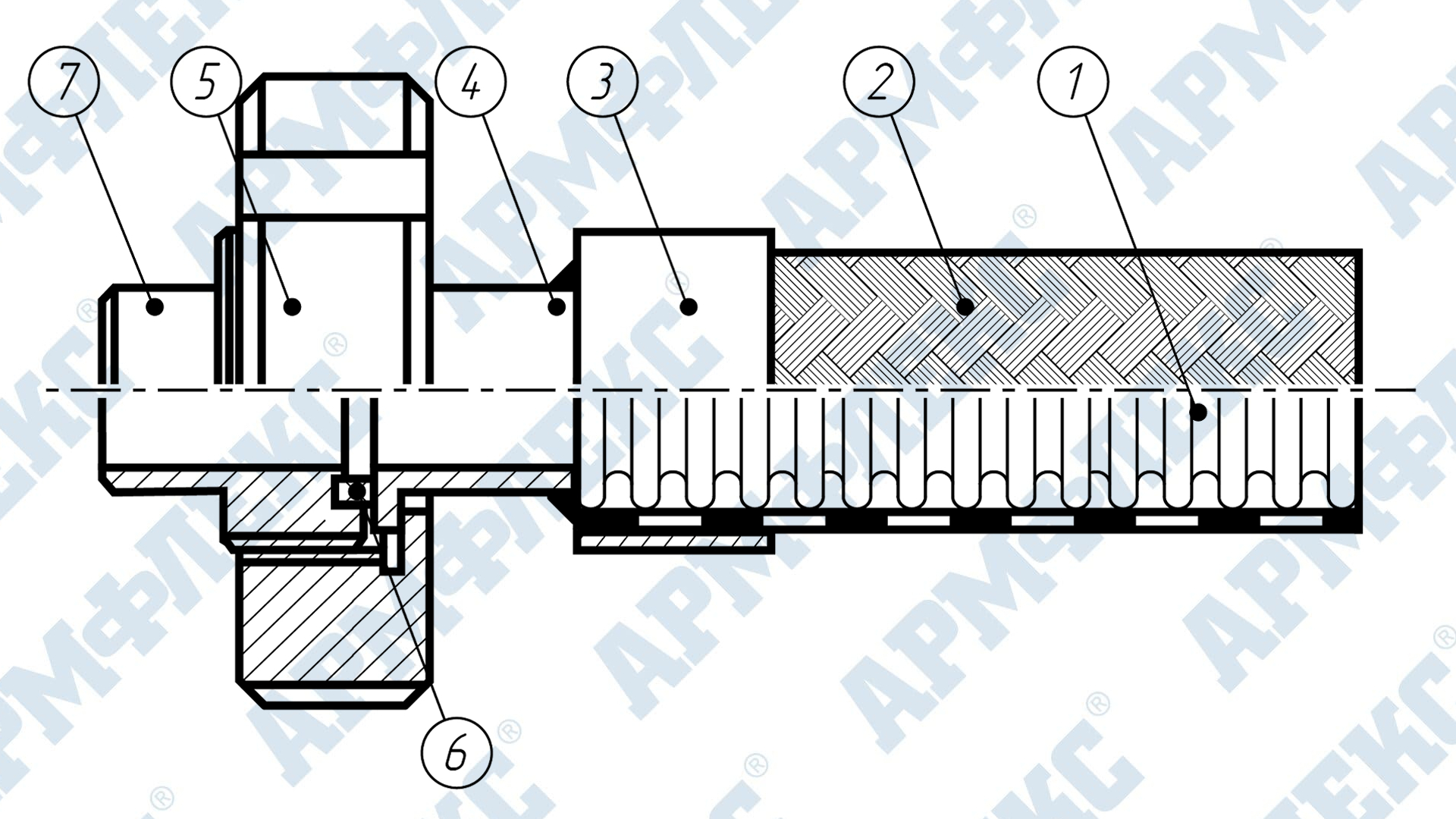

Чертеж металлорукава с муфтой молочной под приварку с торцевым уплотнением штуцера, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - штуцер плоский приварной

5 - гайка шлицевая

6 - прокладка

7 - штуцер под приварку

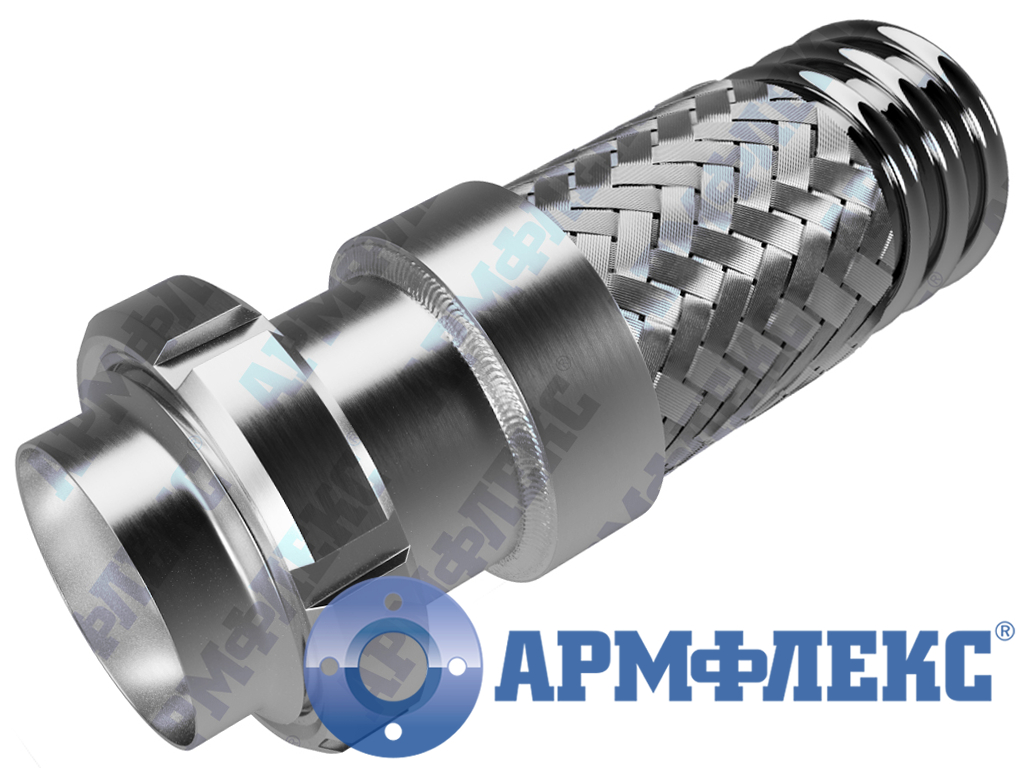

Металлорукав с муфтой молочной под приварку с торцевым уплотнением штуцера, Армфлекс

МУФТА ВЫСОКОГО ДАВЛЕНИЯ ПОД ПРИВАРКУ (СОЕДИНИТЕЛЬНАЯ)

Присоединительные размеры трубного окончания в соответствии с ГОСТ 8732-78, 8734-75, 9940-81, 9941-81, 10704-91,11068-81, DIN EN 10217-7-2021, 10296-2-2006, 10312-2005, комбинированное или специальное исполнение

DN от 6
до 50 мм

PN от 1,6
до 200 кг/см²

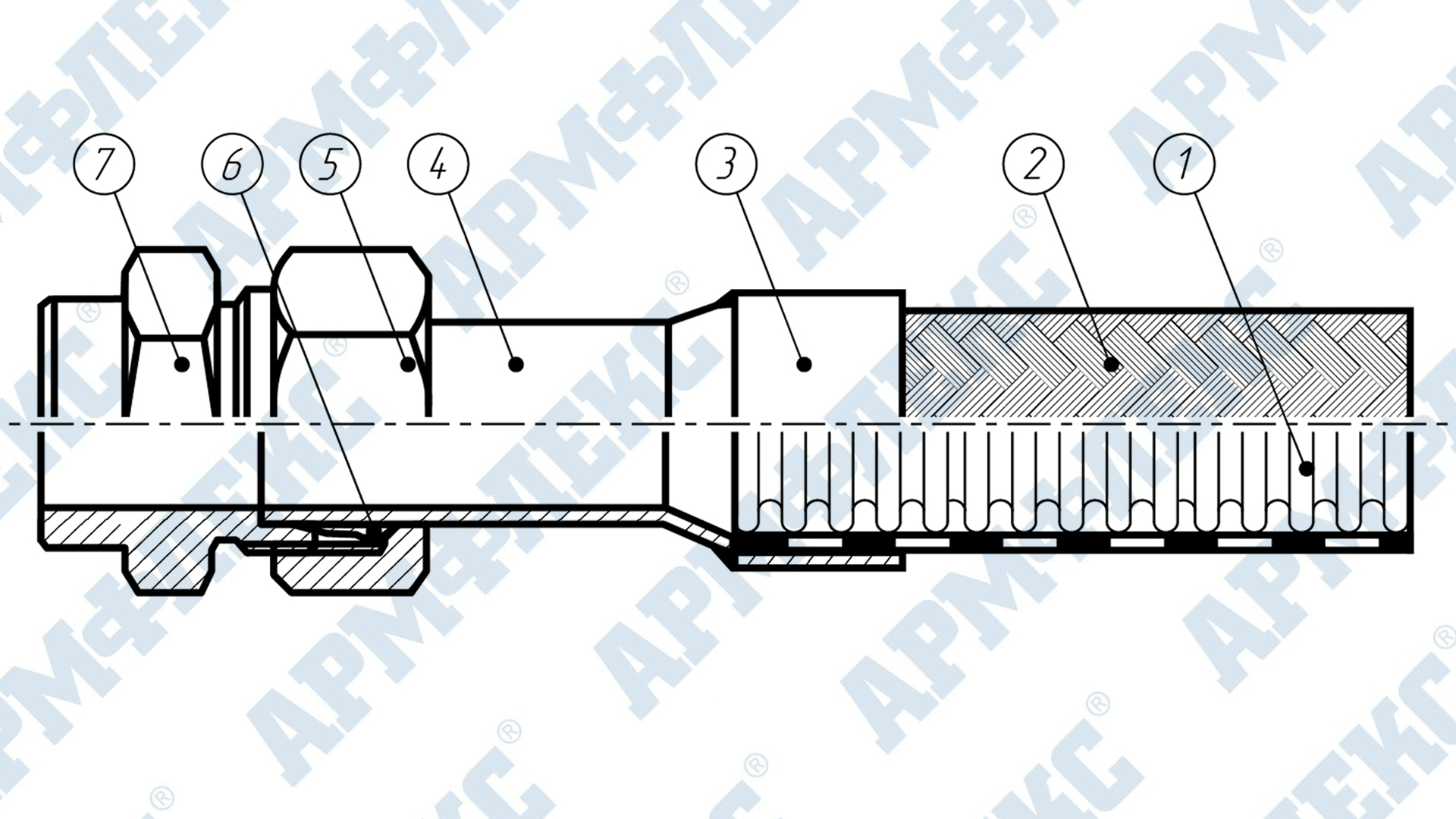

Чертеж металлорукава с муфтой высокого давления под приварку, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной/лыски под ключ

5 - гайка

6 - муфта

Металлорукав с муфтой высокого давления под приварку, Армфлекс

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ СТАНДАРТНОЙ ГОФРОВКИ МРВД АРМ

Технические характеристики

Номинальный диаметр DN, мм

от 6 до 300

Номинальное давление PN кг/см², бар

от 0,1 до 200

Рабочая температура T, °С

от -260 до 700

Рабочая среда

вода, пар, нефтепродукты, газ, химические и криогенные среды

Присоединительная арматура

фланцевый, резьбовой, под приварку, БРС

Оболочка (оплетка)

ПВХ, EPDM, NBR или нержавеющая сталь

Материалы

ГИБКАЯ ГОФРА

ГОСТ

08X18H10, 03X18H11, 08X16H11M3, 03X17H14M3, 08X18H10T

DIN

X5CrNi18-10, X2CrNi19-11, X5CrNiMo17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10

AISI, ASTM

304, 304L, 316, 316L, 321

1.4301, 1.4306, 1.4401, 1.4435, 1.4541

ОПЛЕТКА/ОБОЛОЧКА

ГОСТ

08X18H10

DIN

X5CrNi18-10

AISI, ASTM

304

1.4301

Специальное исполнение

ПВХ, EPDM, NBR

ПРИСОЕДИНИТЕЛЬНАЯ АРМАТУРА

ГОСТ

латунь, чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08X18H10, 08X16H11M3, 08X18H10T, 12X18H10T

DIN

GG35, St35, St37-2, 13Mn6, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiTi18-10

AISI, ASTM

CLASS50B, A 105 (1020), A 570 (1017M), A 516, A 561, 304, 316, 321

EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4401, 1.4541

Уплотнение (Специальное исполнение)

NBR, FPM (viton), MVQ (силикон), PTFE (ПТФЭ)

ФУТЕРОВКА

Специальное исполнение

фторопласт PTFE (ПТФЭ)

ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ

1 - сильфонная оболочка

2 - оплетка

А (тип гофры)

Тип стандартной гофровки металлорукава, Армфлекс

Тип рукава	Номинальный диаметр DN,		Размеры, мм			Минимальный радиус изгиба,	Радиус изгиба в эксплуатации,	Номинальное давление PN,	≈Вес
Тип рукава	мм	дюйм	d₁	d₂, D	отклонение	мм	мм	кг/см ²	кг/м
МРВД АРМ 00				10.0				20	0.1
МРВД АРМ 01	6	1/4	6.5	11.2	± 0.2	25	80	200	0.2
МРВД АРМ 02				12.4				200	0.31
МРВД АРМ 00				12.1				16	0.1
МРВД АРМ 01	8	5/16	8.5	13.4	± 0.2	32	125	160	0.21
МРВД АРМ 02				15.1				160	0.31
МРВД АРМ 00				14.2				12.5	0.1
МРВД АРМ 01	10	3/8	10.1	15.4	± 0.2	38	130	125	0.30
МРВД АРМ 02				17.2				125	0.38
МРВД АРМ 00				16.1				8	0.12
МРВД АРМ 01	12	1/2	12.0	17.6	± 0.3	45	140	80	0.28
МРВД АРМ 02				18.9				80	0.4
МРВД АРМ 00				21.6				6	0.18
МРВД АРМ 01	16	5/8	16.1	23.1	± 0.3	58	160	80	0.35
МРВД АРМ 02				24.6				80	0.47
МРВД АРМ 00				26.9				3	0.3
МРВД АРМ 01	20	3/4	20.4	28.6	± 0.3	70	170	50	0.6
МРВД АРМ 02				30.5				80	1.0
МРВД АРМ 00				32.2				3	0.4
МРВД АРМ 01	25	1	25.3	33.8	± 0.3	85	190	50	0.9
МРВД АРМ 02				36.8				63	1.4
МРВД АРМ 00				42.6				2.5	0.5
МРВД АРМ 01	32	1¼	31.2	44.3	± 0.5	102	260	40	1.1
МРВД АРМ 02				46.1				40	1.8
МРВД АРМ 00				51.2				2.5	0.65
МРВД АРМ 01	40	1½	39.8	52.8	± 0.5	130	300	40	1.3
МРВД АРМ 02				54.9				40	2.0
МРВД АРМ 00				64.6				1.6	0.7
МРВД АРМ 01	50	2	49.3	65.5	± 0.7	160	320	40	1.7
МРВД АРМ 02				67.7				40	2.8
МРВД АРМ 00				81.1				1	1.8
МРВД АРМ 01	65	2 ¼	65.1	82.6	± 0.7	200	460	32	2.7
МРВД АРМ 02				84.6				40	3.6
МРВД АРМ 00				98.4				1	2.4
МРВД АРМ 01	80	2 ¾	80.9	100.4	± 1.0	240	700	32	4.3
МРВД АРМ 02				102.6				32	6.1
МРВД АРМ 00				123.5				0.63	2.4
МРВД АРМ 01	100	4	99.7	124.8	± 1.0	290	750	25	4.9
МРВД АРМ 02				126.9				25	6.1
МРВД АРМ 00				151.9				0.63	4.1
МРВД АРМ 01	125	5	125.3	153.7	± 1.0	500	1000	20	6.7
МРВД АРМ 02				156.8				20	9.5
МРВД АРМ 00				182.6				0.4	5.0
МРВД АРМ 01	150	6	148.6	184.2	± 1.0	700	1300	12.5	8.5
МРВД АРМ 02				186.7				16	12.0
МРВД АРМ 00				235.1				0.25	11.6
МРВД АРМ 01	200	8	201.0	237.3	± 2.0	860	1350	10	16.3
МРВД АРМ 02				239.8				12.5	16.7
МРВД АРМ 00				288.5				0.16	10.0
МРВД АРМ 01	250	10	249.2	291.1	± 2.0	1000	1600	8	16.6
МРВД АРМ 02				293.0				10	23.4
МРВД АРМ 00				342.1				0.1	11.5
МРВД АРМ 01	300	12	300.1	345.3	± 3.0	1270	2000	6	20.6
МРВД АРМ 02				347.1				10	29.8
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. Производитель оставляет за собой право на внесение изменений в конструкцию изделий.
В соответствии с ГОСТ Р 58621-2019 и ТУ 25.99.29-002-63575782-2019 допуск по длине металлорукава при производстве составляет 3%. Остаточное удлинение металлорукава после испытания на прочность составляем не более 1 %.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ ПОВЫШЕННОЙ ГИБКОСТИ МРВД АРМ ПВ

Технические характеристики

Номинальный диаметр DN, мм

от 32 до 150

Номинальное давление PN кг/см², бар

от 0,16 до 40

Рабочая температура T, °С

от -260 до 700

Рабочая среда

вода, пар, нефтепродукты, газ, химические и криогенные среды

Присоединительная арматура

фланцевый, резьбовой, под приварку, БРС

Оболочка (оплетка)

ПВХ, EPDM, NBR или нержавеющая сталь

Материалы

ГИБКАЯ ГОФРА

ГОСТ

08Х18Н10, 03Х18Н11, 08Х16Н11М3, 03Х17Н14М3, 08Х18Н10Т

DIN

X5CrNi18-10, X2CrNi19-11, X5CrNiMo17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10

AISI, ASTM

304, 304L, 316, 316L, 321

1.4301, 1.4306, 1.4401, 1.4435, 1.4541

ОПЛЕТКА/ОБОЛОЧКА

ГОСТ

08X18H10

DIN

X5CrNi18-10

AISI, ASTM

304

1.4301

Специальное исполнение

ПВХ, EPDM, NBR

ПРИСОЕДИНИТЕЛЬНАЯ АРМАТУРА

ГОСТ

латунь, чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08Х18Н10, 08Х16Н11М3, 08Х18Н10Т, 12Х18Н10Т

DIN

GG35, St35, St37-2, 13Mn6, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiTi18-10

AISI, ASTM

CLASS50B, А 105 (1020), А570 (1017М), А 516, А 561, 304, 316, 321

EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4401, 1.4541

Уплотнение (Специальное исполнение)

NBR, FPM (viton), MVQ (силикон), PTFE (ПТФЭ)

ФУТЕРОВКА

Специальное исполнение

фторопласт PTFE (ПТФЭ)

ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ ПВ

1 - сильфонная оболочка

2 - оплетка

А (тип гофры)

Тип гофровки металлорукава повышенной гибкости, Армфлекс

Тип рукава	Номинальный диаметр DN,		Размеры, мм			Минимальный радиус изгиба,	Радиус изгиба в эксплуатации,	Номинальное давление PN,	≈Вес
Тип рукава	мм	дюйм	d₁	d₂, D	отклонение	мм	мм	кг/см ²	кг/м
МРВД АРМ ПВ 00	32	1¼	31.4	42.6	± 0.7	90	240	1.6	0.7
МРВД АРМ ПВ 01	32	1¼	31.4	44.8		90	240	40	1.3
МРВД АРМ ПВ 00	40	1½	39.8	50.9		100	250	1.6	0.8
МРВД АРМ ПВ 01	40	1½	39.8	52.8		100	250	40	1.45
МРВД АРМ ПВ 00	50	2	49.5	64.2	± 1.5	120	270	1	1.10
МРВД АРМ ПВ 01	50	2	49.5	65.3		120	270	25	2.10
МРВД АРМ ПВ 00	65	2¼	65.7	81.3		180	385	0.4	2.0
МРВД АРМ ПВ 01	65	2¼	65.7	82.9		180	385	25	2.9
МРВД АРМ ПВ 00	80	2¾	81.3	98.9		230	580	0.25	2.3
МРВД АРМ ПВ 01	80	2¾	81.3	100.0		230	580	20	3.3
МРВД АРМ ПВ 00	100	4	100.3	123.1		260	630	0.25	3.4
МРВД АРМ ПВ 01	100	4	100.3	124.8		260	630	16	5.2
МРВД АРМ ПВ 00	125	5	125.2	152.7	± 1.0	450	905	0.16	4.8
МРВД АРМ ПВ 01	125	5	125.2	153.8		450	905	16	7.6
МРВД АРМ ПВ 00	150	6	150.0	184.2		640	1150	0.16	6.6
МРВД АРМ ПВ 01	150	6	150.0	184.2		640	1150	16	10.1
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. Производитель оставляет за собой право на внесение изменений в конструкцию изделий.
В соответствии с ГОСТ Р 58621-2019 и ТУ 25.99.29-002-63575782-2019 допуск по длине металлорукава при производстве составляет 3%. Остаточное удлинение металлорукава после испытания на прочность составляем не более 1 %.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ УСИЛЕННОГО МРВД АРМ УС

Технические характеристики

Номинальный диаметр DN, мм

от 50 до 80

Номинальное давление PN кг/см², бар

от 1,6 до 80

Рабочая температура T, °С

от -260 до 700

Рабочая среда

вода, пар, нефтепродукты, газ, химические и криогенные среды

Присоединительная арматура

фланцевый, резьбовой, под приварку, БРС

Оболочка (оплетка)

ПВХ, EPDM, NBR или нержавеющая сталь

Материалы

ГИБКАЯ ГОФРА

ГОСТ

08Х18Н10, 03Х18Н11, 08Х16Н11М3, 03Х17Н14М3, 08Х18Н10Т

DIN

X5CrNi18-10, X2CrNi19-11, X5CrNiMo17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10

AISI, ASTM

304, 304L, 316, 316L, 321

1.4301, 1.4306, 1.4401, 1.4435, 1.4541

ОПЛЕТКА/ОБОЛОЧКА

ГОСТ

08X18H10

DIN

X5CrNi18-10

AISI, ASTM

304

1.4301

Специальное исполнение

ПВХ, EPDM, NBR

ПРИСОЕДИНИТЕЛЬНАЯ АРМАТУРА

ГОСТ

латунь, чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08X18H10, 08X16H11M3, 08X18H10T, 12X18H10T

DIN

GG35, St35, St37-2, 13Mn6, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiTi18-10

AISI, ASTM

CLASS50B, А 105 (1020), А570 (1017М), А 516, А 561, 304, 316, 321

EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4401, 1.4541

Уплотнение (Специальное исполнение)

NBR, FPM (viton), MVQ (силикон), PTFE (ПТФЭ)

ФУТЕРОВКА

Специальное исполнение

фторопласт PTFE (ПТФЭ)

ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ УС

1 - сильфонная оболочка

2 - оплетка

А (тип гофры)

Тип усиленной гофровки металлорукава, Армфлекс

Тип рукава	Номинальный диаметр DN,		Размеры, мм			Минимальный радиус изгиба,	Радиус изгиба в эксплуатации,	Номинальное давление PN,	≈Вес
Тип рукава	мм	дюйм	d₁	d₂, D	отклонение	мм	мм	кг/см ²	кг/м
МРВД АРМ УС 00				64.6				3	1.4
МРВД АРМ УС 01	50	2	49.8	66.5	± 0.7	300	500	63	2.5
МРВД АРМ УС 02				68.7				80	4.1
МРВД АРМ УС 00				81.1				1.6	2.1
МРВД АРМ УС 01	65	2¼	65.6	83.6	± 0.7	380	595	40	3.8
МРВД АРМ УС 02				85.6				63	5.5
МРВД АРМ УС 00				98.4				1.6	2.4
МРВД АРМ УС 01	80	2¾	81.2	100.4	± 1.0	420	710	40	4.6
МРВД АРМ УС 02				102.6				50	6.7
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. Производитель оставляет за собой право на внесение изменений в конструкцию изделий.
В соответствии с ГОСТ Р 58621-2019 и ТУ 25.99.29-002-63575782-2019 допуск по длине металлорукава при производстве составляет 3%. Остаточное удлинение металлорукава после испытания на прочность составляем не более 1 %.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ МНОГОСЛОЙНОГО МРВД АРМ МН

Технические характеристики

Номинальный диаметр DN, мм

от 32 до 80

Номинальное давление PN кг/см², бар

от 0,63 до 32

Рабочая температура T, °С

от -260 до 700

Рабочая среда

вода, пар, нефтепродукты, газ, химические и криогенные среды

Присоединительная арматура

фланцевый, резьбовой, под приварку, БРС

Оболочка (оплетка)

ПВХ, EPDM, NBR или нержавеющая сталь

Материалы

ГИБКАЯ ГОФРА

ГОСТ

08Х18Н10, 03Х18Н11, 08Х16Н11М3, 03Х17Н14М3, 08Х18Н10Т

DIN

X5CrNi18-10, X2CrNi19-11, X5CrNiMo17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10

AISI, ASTM

304, 304L, 316, 316L, 321

1.4301, 1.4306, 1.4401, 1.4435, 1.4541

ОПЛЕТКА/ОБОЛОЧКА

ГОСТ

08X18H10

DIN

X5CrNi18-10

AISI, ASTM

304

1.4301

Специальное исполнение

ПВХ, EPDM, NBR

ПРИСОЕДИНИТЕЛЬНАЯ АРМАТУРА

ГОСТ

латунь, чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08Х18Н10, 08Х16Н11М3, 08Х18Н10Т, 12Х18Н10Т

DIN

GG35, St35, St37-2, 13Mn6, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiTi18-10

AISI, ASTM

CLASS50B, А 105 (1020), А570 (1017М), А 516, А 561, 304, 316, 321

EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4401, 1.4541

Уплотнение (Специальное исполнение)

NBR, FPM (viton), MVQ (силикон), PTFE (ПТФЭ)

ФУТЕРОВКА

Специальное исполнение

фторопласт PTFE (ПТФЭ)

ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ МН

1 - сильфонная оболочка

2 - оплетка

А (тип гофры)

Тип гофровки многослойного металлорукава, Армфлекс

Тип рукава	Номинальный диаметр DN,		Размеры, мм			Минимальный радиус изгиба,	Радиус изгиба в эксплуатации,	Номинальное давление PN,	≈Вес
Тип рукава	мм	дюйм	d₁	d₂, D	отклонение	мм	мм	кг/см ²	кг/м
МРВД АРМ ПВ 00	32	1¼	31.4	42.6	± 0.7	90	240	1.6	0.7
МРВД АРМ ПВ 01	32	1¼	31.4	44.8		90	240	32	1.3
МРВД АРМ ПВ 00	40	1½	39.8	50.9		100	250	1.6	0.8
МРВД АРМ ПВ 01	40	1½	39.8	52.8		100	250	25	1.45
МРВД АРМ ПВ 00	50	2	49.5	64.2	± 1.0	120	310	1	1.4
МРВД АРМ ПВ 01	50	2	49.5	65.3		120	310	25	2.4
МРВД АРМ ПВ 00	65	2¼	65.7	81.3		240	410	0.63	1.8
МРВД АРМ ПВ 01	65	2¼	65.7	82.9		240	410	25	2.8
МРВД АРМ ПВ 00	80	2¾	81.3	98.9		300	650	0.63	2.3
МРВД АРМ ПВ 01	80	2¾	81.3	100.0		300	650	25	3.1
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. Производитель оставляет за собой право на внесение изменений в конструкцию изделий.
В соответствии с ГОСТ Р 58621-2019 и ТУ 25.99.29-002-63575782-2019 допуск по длине металлорукава при производстве составляет 3%. Остаточное удлинение металлорукава после испытания на прочность составляем не более 1 %.

Специальное исполнение металлорукавов МРВД АРМ

Типы присоединения

Конструкционное исполнение

Металлорукав МРВД АРМ УЗ с усиленной защитной оплеткой

Конструкция имеет дополнительную наружную защитную оболочку на основе рукава типа МРВ, выполненную по всей длине рукава

DN от 6
до 250 мм

PN от 0,16
до 200 кг/см²

1 - сильфонная оболочка

2 - внутренняя оплетка

3 - внутренняя обечайка

4 - наружная оболочка

5 - обечайка

6 -присоединительный элемент (в зависимости от типа присоединения)

Металлорукав МРВД АРМ УО с усиленными окончаниями

Конструкция имеет дополнительную наружную защитную оболочку на основе рукава типа МРВ, выполненную по краям рукава

DN от 6
до 250 мм

PN от 0,16
до 200 кг/см²

1 - сильфонная оболочка

2 - оплетка

3 - внутренняя обечайка

4 - защитная оболочка

5 - обечайка

6 -присоединительный элемент (в зависимости от присоединения)

Металлорукав МРВД АРМ СП со спиральной защитой

Конструкция имеет дополнительную наружную оплетку в виде навитой по спирали с определённым шагом нержавеющей проволоки по всей длине рукава

DN от 20
до 65 мм

PN от 1
до 80 кг/см²

1 - сильфонная оболочка

2 - оплетка

3 - обечайка

4 - спираль

5 - присоединительный элемент (в зависимости от типа присоединения)

Металлорукав МРВД АРМ ВЭ с внутренним экраном

Конструкция имеет дополнительный внутренний вальцованный рукав МРВ

DN от 50
до 200 мм

PN от 0,25
до 40 кг/см²

1 - сильфонная оболочка

2 - оплетка

3 - внутренний экран (оболочка)

4 - внутренняя обечайка

5 - обечайка

6 - присоединительный элемент (в зависимости от типа присоединения)

Металлорукав МРВД АРМ О с крутоизогнутым отводом 45°

Присоединительные размеры и исполнение отвода под 45 ° в соответствии с ГОСТ 17375-2001, DIN EN 10253-2-2021, 10253-4-2008, 11852-2009, комбинированное или специальное исполнение

DN от 6
до 300 мм

PN от 0,1
до 200 кг/см²

1 - сильфонная оболочка

2 - оплетка

3 - обечайка

4¹ - отвод 45 градусов

5 - присоединительный элемент (в зависимости от типа присоединения)

¹ - угловые отводы с присоединительной арматурой рекомендуется применять с одной стороны металлорукава высокого давления, исключения могут составить изделия серийного производства (спец исполение), где погрешность ориентации отводов сводиться к минимуму.

Металлорукав МРВД АРМ О с крутоизогнутым отводом 90°

DN от 6
до 300 мм

PN от 0,1
до 200 кг/см²

1 - сильфонная оболочка

2 - оплетка

3 - обечайка

4¹ - отвод 90 градусов

5 - присоединительный элемент (в зависимости от типа присоединения)

Металлорукав МРВД АРМ ТЭ исп.1 двойной термоизолирующий

Конструкция состоит из двух МРВД АРМ определённых диаметров, расположенных один в другом. По внутреннему МРВД АРМ перемещается транспортируемая среда, а наружный МРВД АРМ может быть использован как рукав с терморегулирующей средой, так и служить дополнительной защитной оболочкой

DN от 10
до 150 мм

PN от 0,4
до 125 кг/см²

1 - внутренняя сильфонная оболочка

2 - внутренняя оплетка

3 - наружная сильфонная оболочка

4 - наружная оплетка

5 - внутренняя обечайка

6 - обечайка

7 - соединительный патрубок

8 - присоединительный элемент (в зависимости от типа присоединения)

9 - присоединительный элемент (в зависимости от типа присоединения)

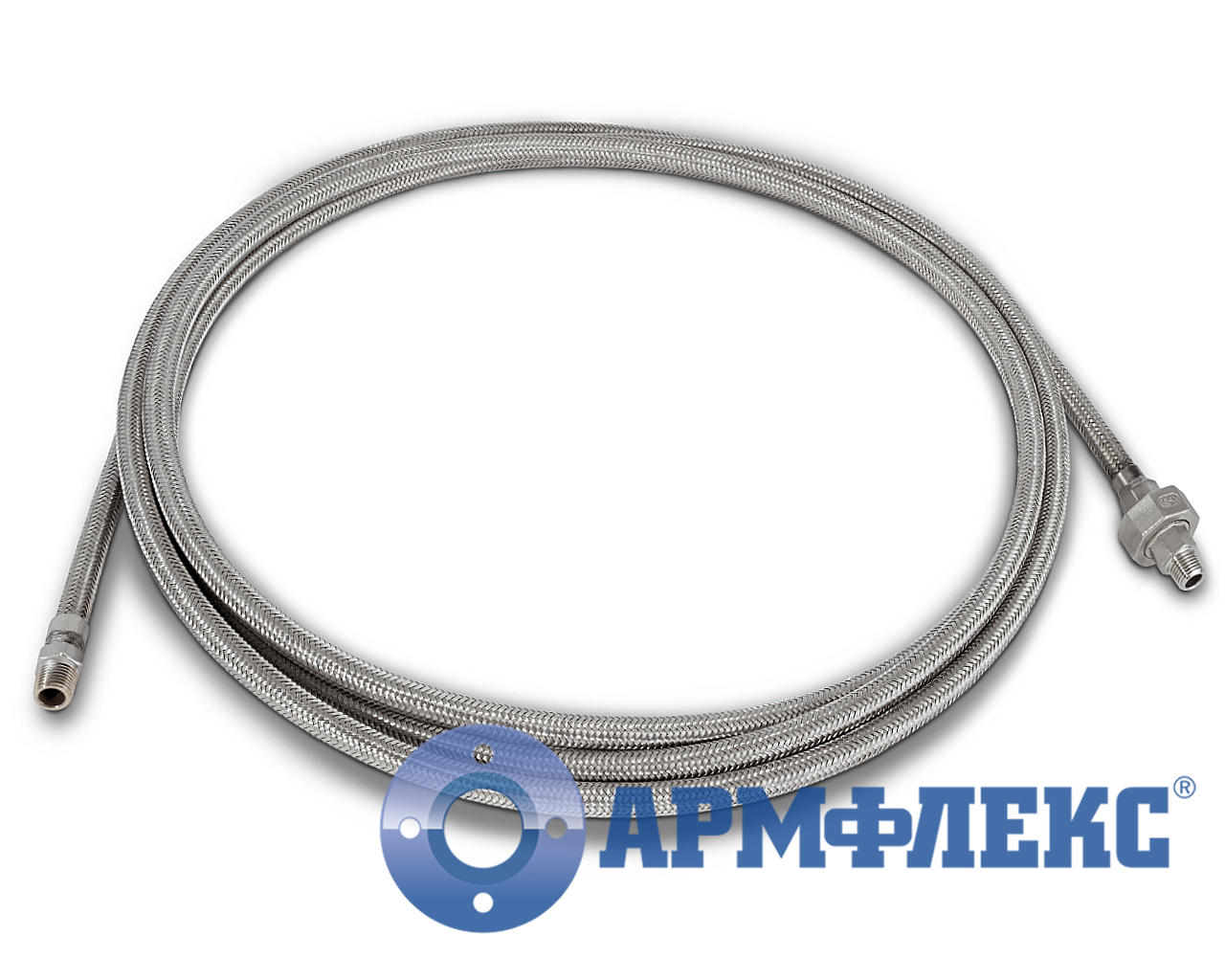

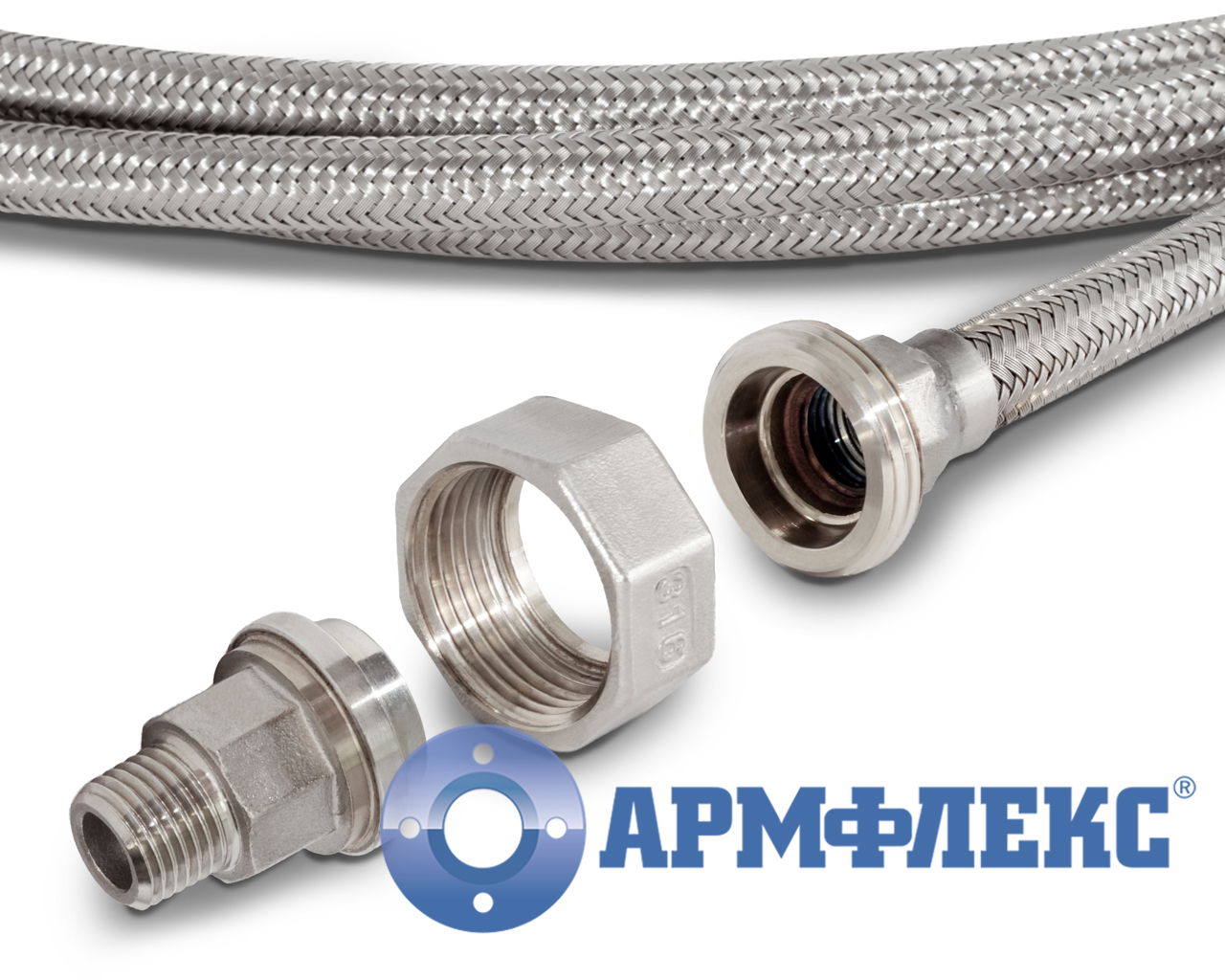

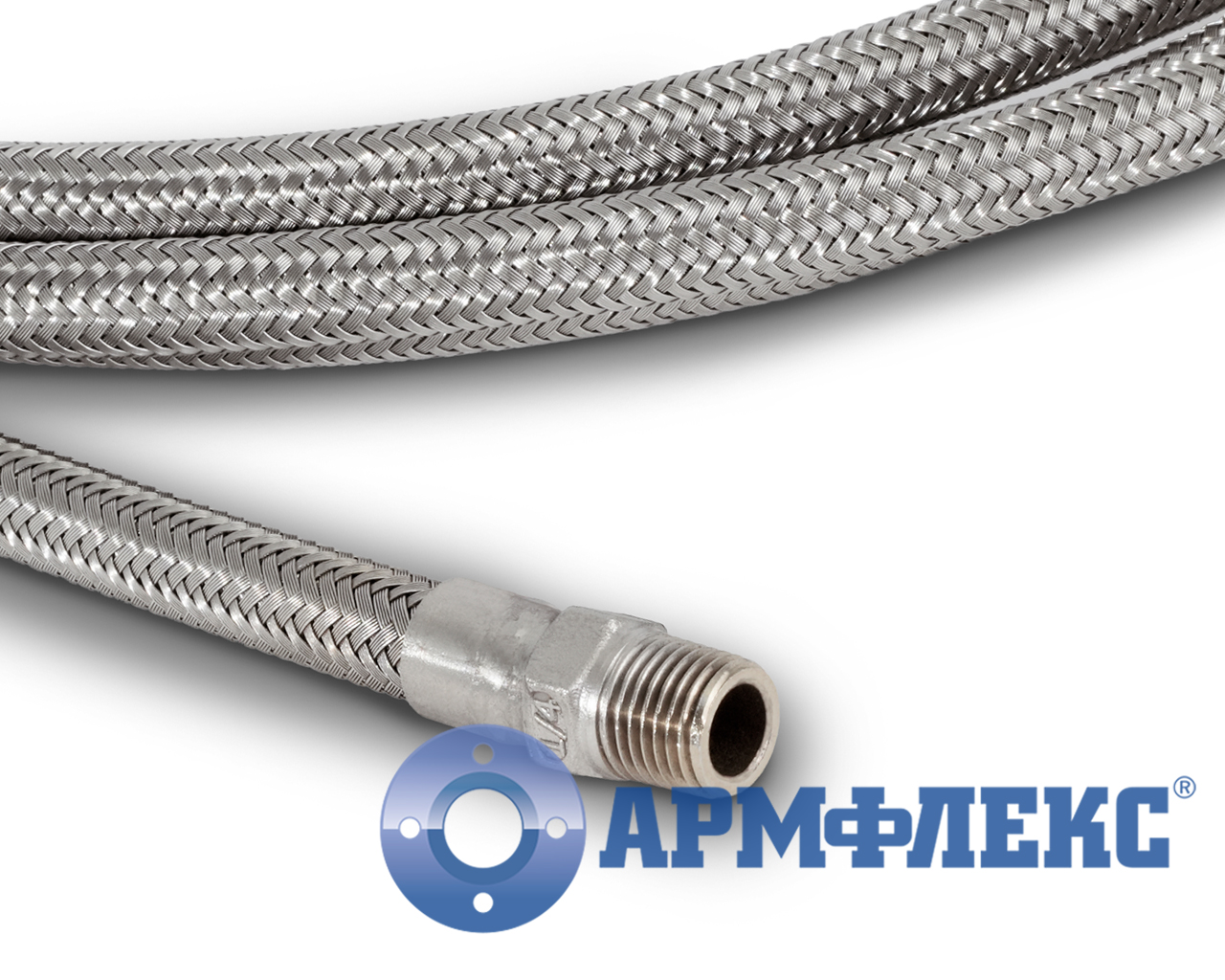

ОБЛАСТЬ ПРИМЕНЕНИЯ МЕТАЛЛОРУКАВОВ ВЫСОКОГО ДАВЛЕНИЯ С СОЕДИНИТЕЛЬНОЙ МУФТОЙ

Металлорукава высокого давления с патрубками под приварку и муфтовым соединением, Армфлекс

Соединительные муфты обеспечивают надежное и герметичное соединение металлорукавов высокого давления с оборудованием и трубопроводной арматурой. Существует множество вариантов исполнения соединительных муфт: резьбовые, под приварку, фланцевые и другие. Соединение состоит из муфты, ниппеля и уплотнительных элементов. Выбор подходящего типа металлорукава и присоединительной арматуры зависит от конкретных условий эксплуатации и требований к трубопроводной системе.

Герметичные гибкие рукава с соединительными муфтами применяются в нефтегазовой, химическая промышленности, машиностроении, строительстве, пищевой промышленности и других отраслях. Используются для транспортировки различных жидкостей и газов, в том числе агрессивных, а также для защиты кабелей и проводов от механических повреждений и воздействия окружающей среды.

Одним из главных преимуществ металлорукавов с данным типом присоединения является высокая прочность под воздействием нагрузок. Металлическая конструкция обеспечивает устойчивость к механическим повреждениям, перепадам температур и агрессивным средам.

Соединительные муфты обеспечивают возможность быстрого подключения и отключения металлорукава, что особенно важно при проведении ремонтных работ или замене оборудования.

Интеллектуальная собственность, копирование запрещено
Cвидетельство о депонировании №024-018948

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕТАЛЛОРУКАВОВ ГЕРМЕТИЧНЫХ ВЫСОКОГО ДАВЛЕНИЯ МРВД АРМ

Конструкционное исполнение металлорукавов МРВД АРМ с соединительной муфтой

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ СТАНДАРТНОЙ ГОФРОВКИ МРВД АРМ

Технические характеристики

Материалы

ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ ПОВЫШЕННОЙ ГИБКОСТИ МРВД АРМ ПВ

Технические характеристики

Материалы

ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ ПВ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ УСИЛЕННОГО МРВД АРМ УС

Технические характеристики

Материалы

ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ УС

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ МНОГОСЛОЙНОГО МРВД АРМ МН

Технические характеристики

Материалы

ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ МН

Специальное исполнение металлорукавов МРВД АРМ

ОБЛАСТЬ ПРИМЕНЕНИЯ МЕТАЛЛОРУКАВОВ ВЫСОКОГО ДАВЛЕНИЯ С СОЕДИНИТЕЛЬНОЙ МУФТОЙ

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕТАЛЛОРУКАВОВ
ГЕРМЕТИЧНЫХ ВЫСОКОГО ДАВЛЕНИЯ МРВД АРМ
