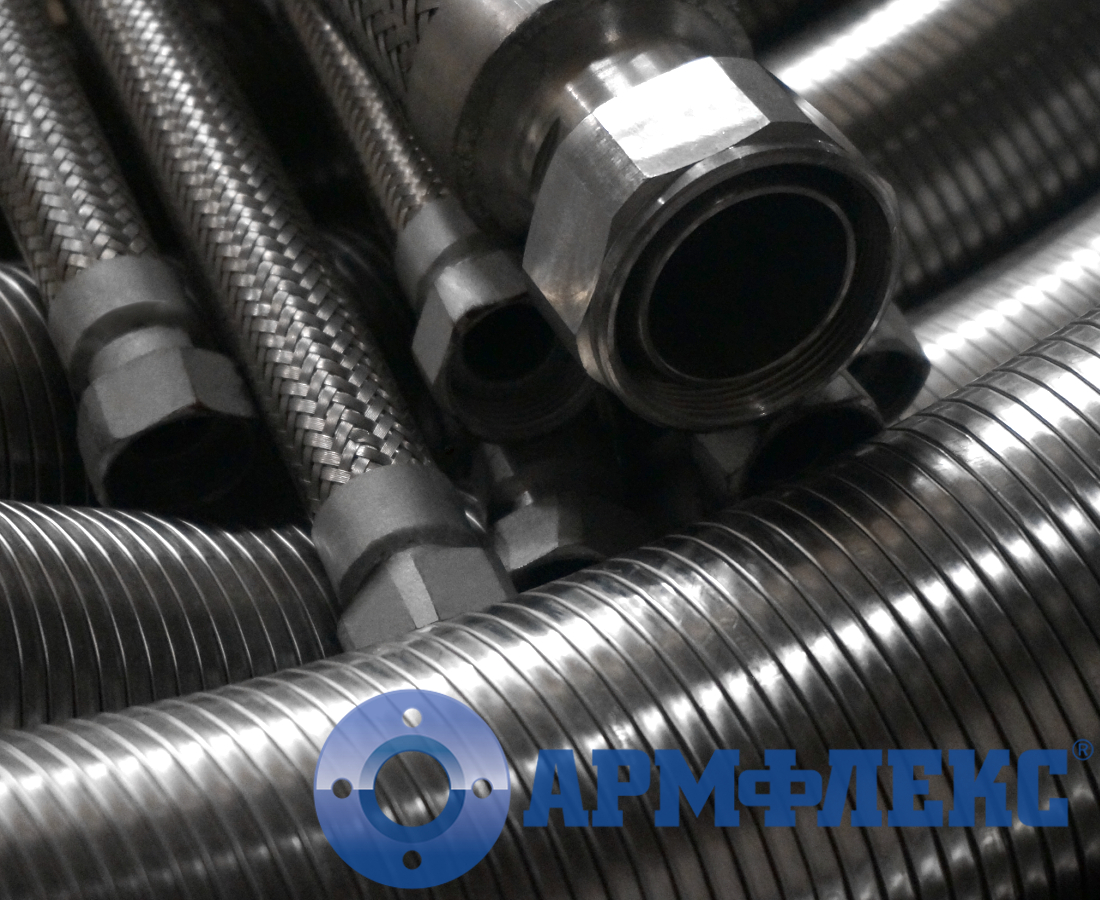

Металлорукава высокого давления с внутренним резьбовым присоединением предназначены для герметичного соединения и транспортировки рабочей среды в трубопроводной системе и оборудовании, устранения вибрации, обеспечения гибкости и устойчивости к изгибам в процессе эксплуатации.Сильфонная оболочка выполнена из нержавеющей стали путем гофрирования заготовки. Металлорукав может быть изготовлен в однослойной или многослойной оплетке или без нее.В зависимости от запроса и технических характеристик клиента тип накидной, приварной гайки или муфтового соединения имеет несколько конструкционных исполнений.
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕТАЛЛОРУКАВОВ
ГЕРМЕТИЧНЫХ ВЫСОКОГО ДАВЛЕНИЯ МРВД АРМ
до 200 кг/см2
до 300 мм
до +700°С
по запросу клиента
на складе
газ, нефтепродукты,
химические и криогенные
среды
усиленной гофровкой, повышенной гибкостью,
многослойной гофровкой, двойной термоизоляцией,
спиральной защитой, кольцевым усилением гофры,
усиленной защитной оплёткой, усиленными окончаниями,
внутренним экраном
Продукция компании ООО «Армфлекс» сертифицирована и соответствуетдействующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов
- для транспортировки различных
сред: газообразных, жидких,
маслянистых, сыпучих - в качестве гибкого соединения
трубопроводов и оборудования - различные трубопроводы,
газоходы - двигатели, компрессоры, насосы,
другое промышленное
оборудование
Герметичные металлорукава изготавливаются путём
гофрирования заготовки из нержавеющей стали
Рукава выполняются с различным шагом гофровки:
узким, средним, широким
Большой выбор материалов гибкой гофры: 08Х18Н10,
03Х18Н11, 08Х16Н11М3, 03Х17Н14М3, 08Х18Н10Т
Возможность исполнения металлорукавов
с внутренней футеровкой PTFE
Металлическая оплётка
(однослойная или многослойная) изготовлена
методом переплетения проволок, выполненных
из нержавеющей стали и других сплавов металла
Оплётка усиливает рукав, находящийся
под воздействием растягивающих усилий,
предотвращает расширение рукава под высоким
давлением, защищает его от механических
воздействий
Герметичный металлорукав может быть выполнен
в изоляции ПВХ и в специальном исполнении
EPDM (ЭПДМ) и NBR (НБР)
Заявку на изготовление металлорукавов по Вашим
техническим характеристикам Вы можете
отправить по почте: pro@armfleks.ru, а также заполнить
опросный лист на сайте.
Наличие продукции на складе, сроки изготовления
и цену оборудования просим уточнять в отделе продаж нашей компании по телефону:
8 (800) 775-77-08 Звонок по России бесплатный
+7 (495) 723-73-31 Звонки из России и заграницы
+7 (916) 722-02-71 Мобильная связь
Наша компания осуществляет отгрузку и доставку
продукции по всей территории России и ЕАС.
Получить дополнительную информацию о сроках и
стоимости поставки продукции, согласовать
доставку груза до Вашего адреса Вы сможете,
обратившись в отдел логистики нашей компании.

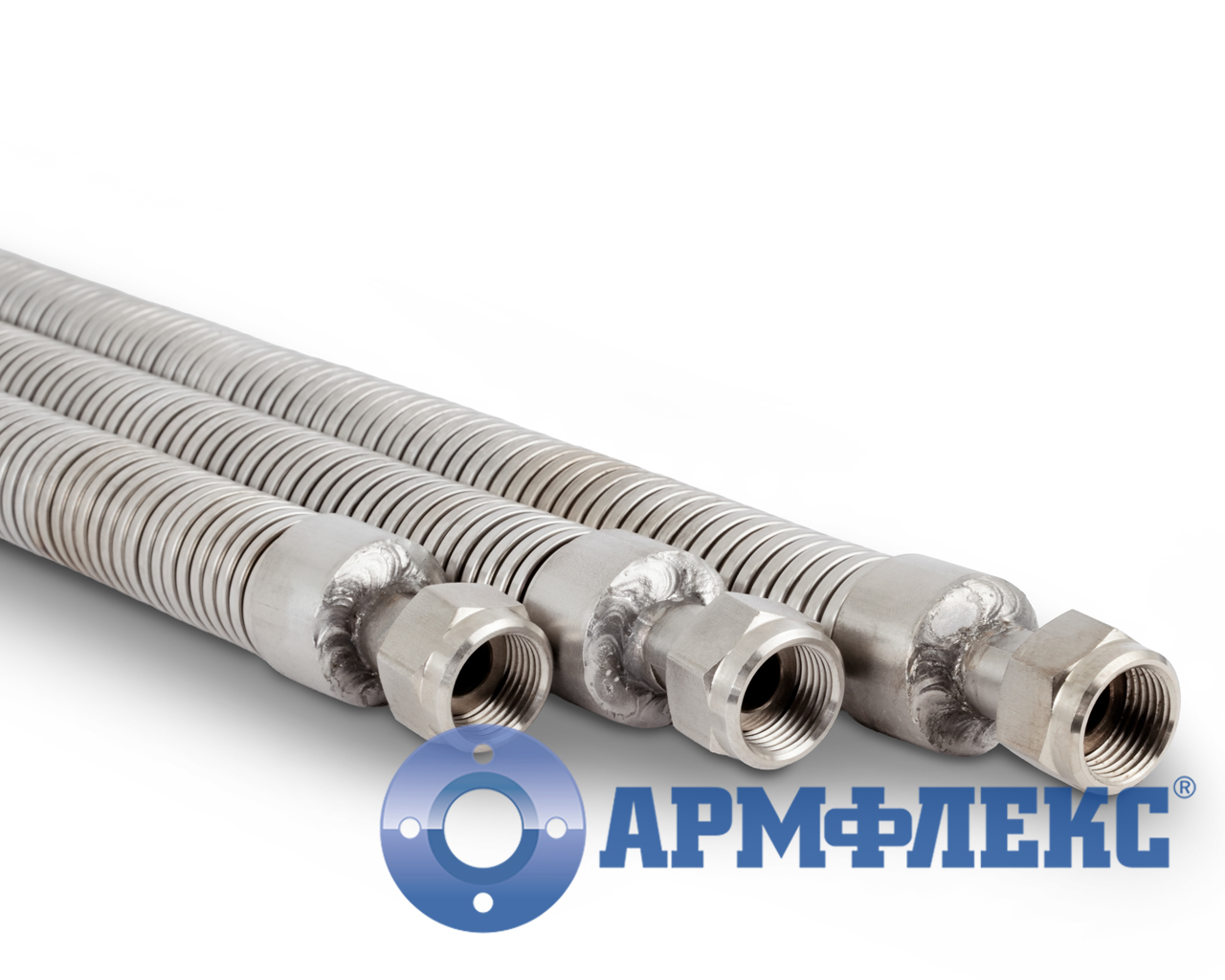

Конструкционное исполнение металлорукавов МРВД АРМ с внутренней резьбой
Присоединительные размеры окончаний в соответствии с ГОСТ 6357-81 (BSPP, DIN ISO 228, DIN 259), 6211-81 (BSPT, ISO 7/1, DIN 2999, BS 21 (BS EN 10226-1), комбинированное или специальное исполнение
DN от 6
до 50 мм
PN от 1,6
до 200 кг/см2

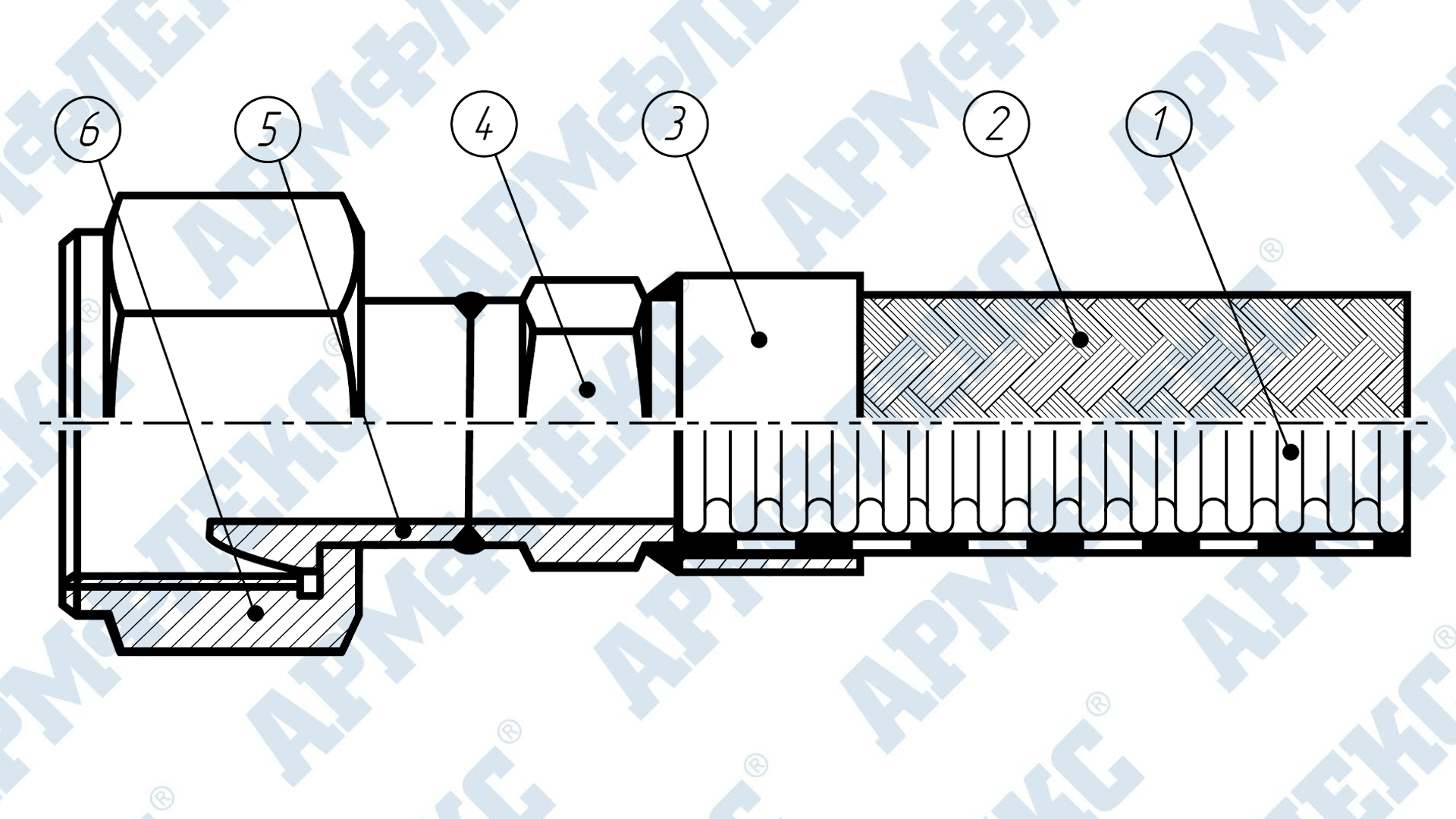

1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - монтажная гайка/лыски под ключ
5 - ниппель приварной
6 - гайка
Присоединительные размеры окончаний в соответствии с ГОСТ 24705-2004 (ISO 724:1993), ГОСТ 8724-2002 (ISO 261-98), стандарт DKI, комбинированное или специальное исполнение
DN от 6
до 50 мм
PN от 1,6
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - монтажная гайка/лыски под ключ
5 - ниппель приварной
6 - гайка
Присоединительные размеры окончаний в соответствии с ГОСТ 6357-81 (BSPP, DIN ISO 228, DIN 259), 6211-81 (BSPT, ISO 7/1, DIN 2999, BS 21 (BS EN 10226-1), комбинированное или специальное исполнение
DN от 6
до 50 мм
PN от 1,6
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - монтажная гайка/лыски под ключ
5 - ниппель приварной
6 - гайка
Присоединительные размеры окончаний в соответствии с ГОСТ 24705-2004 (ISO 724:1993), ГОСТ 8724-2002 (ISO 261-98), комбинированное или специальное исполнение
DN от 6
до 50 мм
PN от 1,6
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - монтажная гайка/лыски под ключ
5 - ниппель приварной
6 - гайка

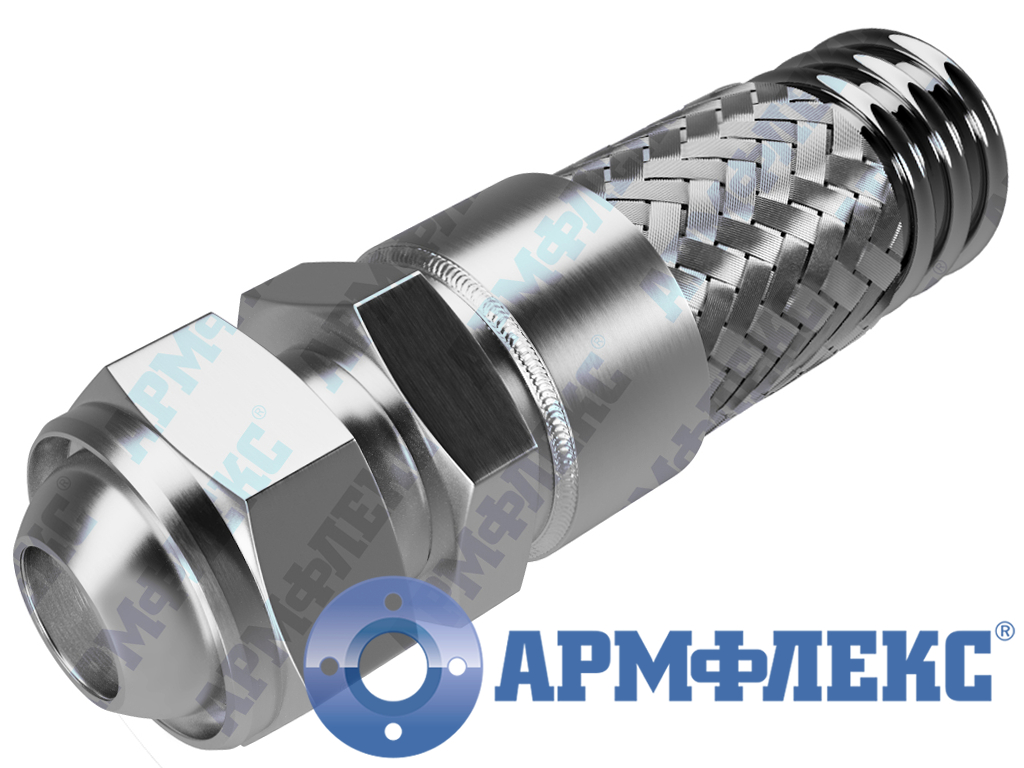

Присоединительные размеры окончаний в соответствии с ГОСТ 24705-2004 (ISO 724:1993), ГОСТ 8724-2002 (ISO 261-98), стандарт DK, комбинированное или специальное исполнение
DN от 6
до 50 мм
PN от 1,6
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - монтажная гайка/лыски под ключ
5 - ниппель приварной
6 - гайка
Присоединительные размеры окончаний в соответствии с ГОСТ 24705-2004 (ISO 724:1993), ГОСТ 8724-2002 (ISO 261-98), серия DKOL, DIN 3771-3-1984, комбинированное или специальное исполнение
DN от 6
до 40 мм
PN от 2,5
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - монтажная гайка/лыски под ключ
5 - ниппель приварной
6 - резиновое кольцо
7 - гайка
Присоединительные размеры окончаний в соответствии с ГОСТ 24705-2004 (ISO 724:1993), ГОСТ 8724-2002 (ISO 261-98), серия DKOS, DIN 3771-3-1984, комбинированное или специальное исполнение
DN от 6
до 32 мм
PN от 2,5
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - монтажная гайка/лыски под ключ
5 - ниппель приварной
6 - резиновое кольцо
7 - гайка
Присоединительные размеры окончаний в соответствии с ГОСТ 24705-2004 (ISO 724:1993), ГОСТ 8724-2002 (ISO 261-98), DIN 3861 (ISO 8434-1), EN 10305-4, комбинированное или специальное исполнение
DN от 6
до 40 мм
PN 100
160, 250 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - патрубок
5 - врезное кольцо
6 - гайка
Присоединительные размеры окончаний в соответствии с ГОСТ 6357-81 (BSPP, DIN EN 10226, DIN EN ISO 228, BS EN ISO 228, JIS B 0202-99), комбинированное или специальное исполнение
DN от 6
до 50 мм
PN от 1,6
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - ниппель приварной/лыски под ключ
5 - гайка
Присоединительные размеры окончаний в соответствии с ГОСТ 24705-2004 (ISO 724:1993), ГОСТ 8724-2002 (ISO 261-98), комбинированное или специальное исполнение
DN от 6
до 50 мм
PN от 1,6
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - ниппель приварной/лыски под ключ
5 - гайка
Присоединительные размеры окончаний в соответствии с ГОСТ 6357-81 (BSPP, DIN EN 10226, DIN EN ISO 228, BS EN ISO 228, JIS B 0202-99), комбинированное или специальное исполнение
DN от 6
до 100 мм
PN от 0,63
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - гайка приварная
Присоединительные размеры окончаний в соответствии с ГОСТ 6357-81 (BSPP, DIN EN 10226, DIN EN ISO 228, BS EN ISO 228, JIS B 0202-99), комбинированное или специальное исполнение
DN от 6
до 100 мм
PN от 0,63
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - ниппель приварной/лыски под ключ
5 - гайка
6 - прокладка
7 - муфта соединительная
Присоединительные размеры окончаний в соответствии с ГОСТ 6357-81 (BSPP, DIN EN 10226, DIN EN ISO 228, BS EN ISO 228, JIS B 0202-99), комбинированное или специальное исполнение
DN от 6
до 100 мм
PN от 0,63
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - ниппель приварной/лыски под ключ
5 - гайка
6 - муфта соединительная

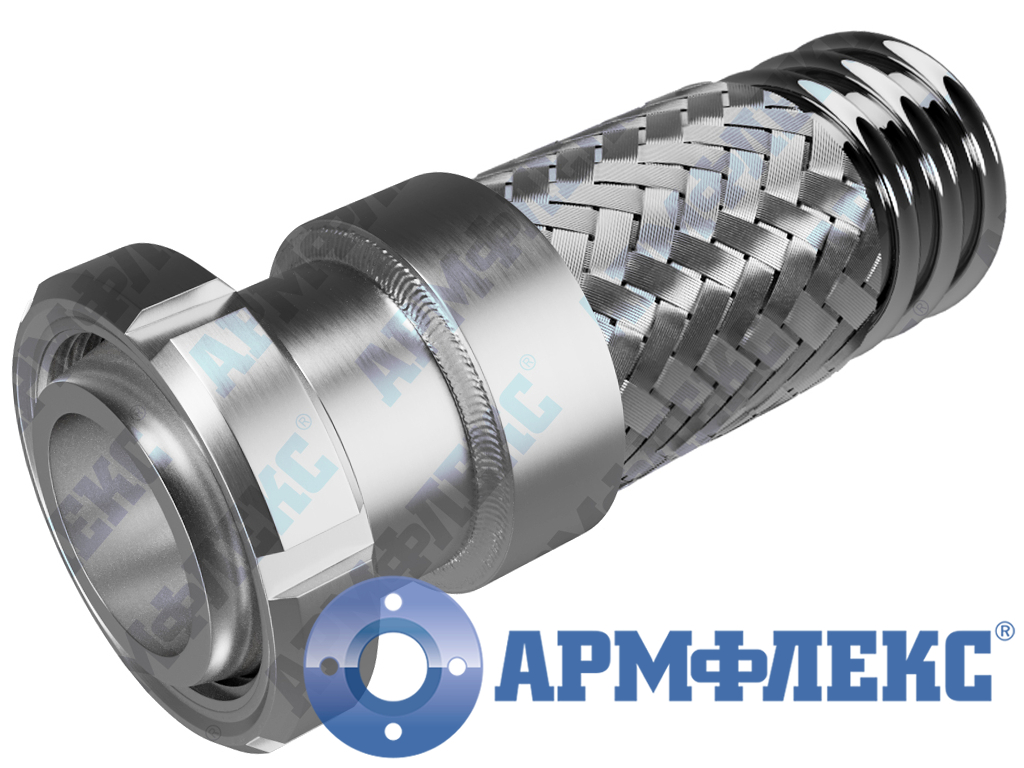

Присоединительные размеры окончаний в соответствии DIN 11851-2013, DIN 405-3-1997, комбинированное или специальное исполнение
DN от 10
до 100 мм
PN от 0,63
до 40 кг/см2

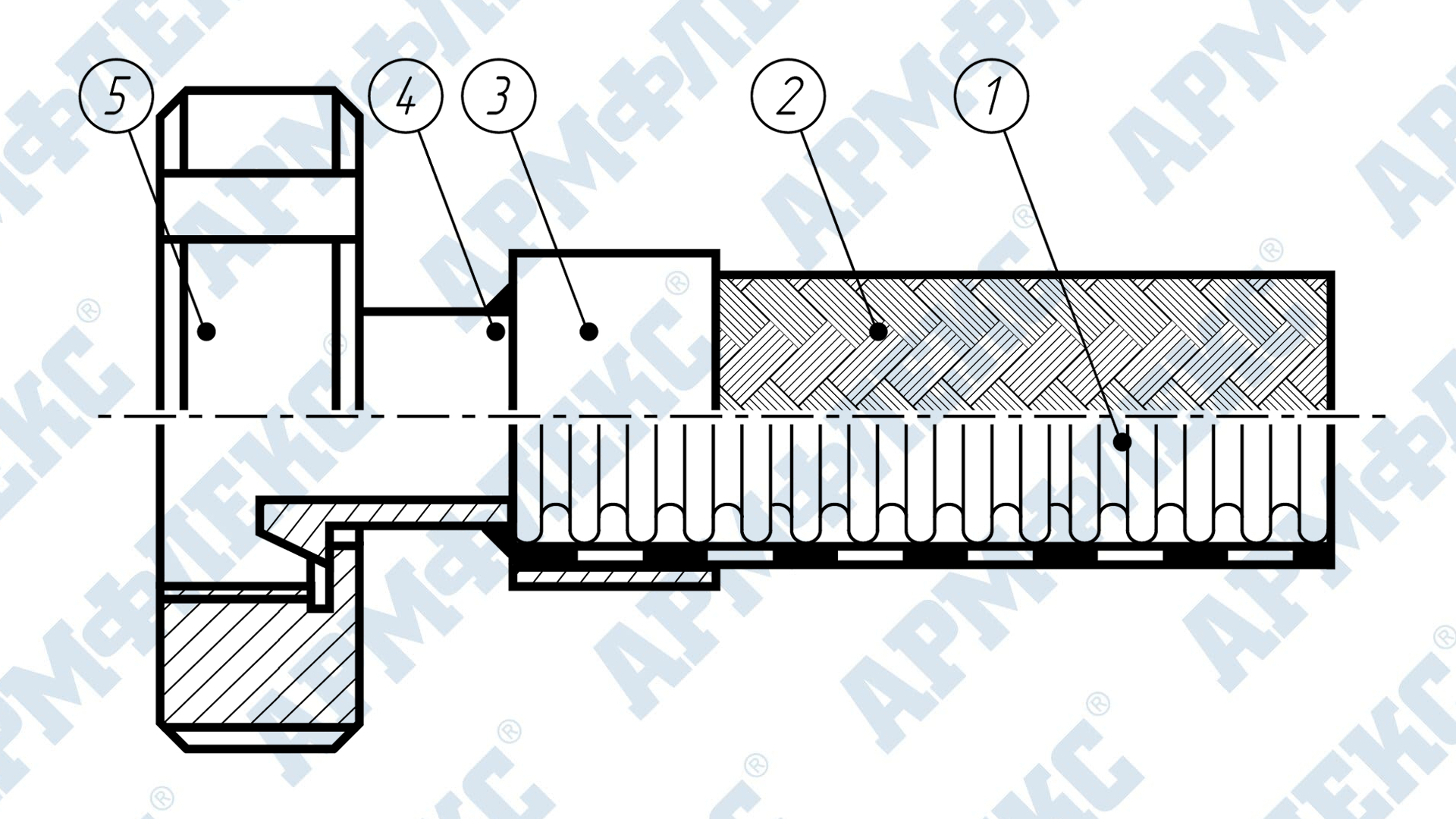

1 - сильфонная оболочка
2 - оплетка (исполнение однослойная, многослойная, без оплетки)
3 - обечайка
4 - штуцер конический приварной
5 - гайка шлицевая
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ СТАНДАРТНОЙ ГОФРОВКИ МРВД АРМ
Технические характеристики
Материалы
ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ
1 - сильфонная оболочка
2 - оплетка
А (тип гофры)
|
Тип |
Номинальный |
Размеры, |
Минимальный |
Радиус |
Номинальное |
≈Вес |
|||
|---|---|---|---|---|---|---|---|---|---|
|
мм |
дюйм |
d1 |
d2, D |
отклонение |
мм |
мм |
кг/см 2 |
кг/м |
|
|
МРВД АРМ 00 |
10.0 |
20 |
0.1 |
||||||
|
МРВД АРМ 01 |
6 |
1/4 |
6.5 |
11.2 |
± 0.2 |
25 | 80 |
200 |
0.2 |
|
МРВД АРМ 02 |
12.4 |
200 |
0.31 |
||||||
|
МРВД АРМ 00 |
12.1 |
16 |
0.1 |
||||||
|
МРВД АРМ 01 |
8 |
5/16 |
8.5 |
13.4 |
± 0.2 |
32 | 125 |
160 |
0.21 |
|
МРВД АРМ 02 |
15.1 |
160 |
0.31 |
||||||
|
МРВД АРМ 00 |
14.2 |
12.5 |
0.1 |
||||||
|
МРВД АРМ 01 |
10 |
3/8 |
10.1 |
15.4 |
± 0.2 |
38 | 130 |
125 |
0.30 |
|
МРВД АРМ 02 |
17.2 |
125 |
0.38 |
||||||
|
МРВД АРМ 00 |
16.1 |
8 |
0.12 |
||||||
|
МРВД АРМ 01 |
12 |
1/2 |
12.0 |
17.6 |
± 0.3 |
45 | 140 |
80 |
0.28 |
|
МРВД АРМ 02 |
18.9 |
80 |
0.4 |
||||||
|
МРВД АРМ 00 |
21.6 |
6 |
0.18 |
||||||
|
МРВД АРМ 01 |
16 |
5/8 |
16.1 |
23.1 |
± 0.3 |
58 | 160 |
80 |
0.35 |
|
МРВД АРМ 02 |
24.6 |
80 |
0.47 |
||||||
|
МРВД АРМ 00 |
26.9 |
3 |
0.3 |
||||||
|
МРВД АРМ 01 |
20 |
3/4 |
20.4 |
28.6 |
± 0.3 |
70 | 170 | 50 |
0.6 |
|
МРВД АРМ 02 |
30.5 |
80 |
1.0 |
||||||
|
МРВД АРМ 00 |
32.2 |
3 |
0.4 |
||||||
|
МРВД АРМ 01 |
25 |
1 |
25.3 |
33.8 |
± 0.3 |
85 | 190 |
50 |
0.9 |
|
МРВД АРМ 02 |
36.8 |
63 |
1.4 |
||||||
|
МРВД АРМ 00 |
42.6 |
2.5 |
0.5 |
||||||
|
МРВД АРМ 01 |
32 |
1¼ |
31.2 |
44.3 |
± 0.5 |
102 | 260 |
40 |
1.1 |
|
МРВД АРМ 02 |
46.1 |
40 |
1.8 |
||||||
|
МРВД АРМ 00 |
51.2 |
2.5 |
0.65 |
||||||
|
МРВД АРМ 01 |
40 |
1½ |
39.8 |
52.8 |
± 0.5 |
130 | 300 |
40 |
1.3 |
|
МРВД АРМ 02 |
54.9 |
40 |
2.0 |
||||||
|
МРВД АРМ 00 |
64.6 |
1.6 |
0.7 |
||||||
|
МРВД АРМ 01 |
50 |
2 |
49.3 |
65.5 |
± 0.7 |
160 | 320 |
40 |
1.7 |
|
МРВД АРМ 02 |
67.7 |
40 |
2.8 |
||||||
|
МРВД АРМ 00 |
|
|
|
81.1 |
|
|
|
1 |
1.8 |
|
МРВД АРМ 01 |
65 |
2 ¼ |
65.1 |
82.6 |
± 0.7 |
200 |
460 |
32 |
2.7 |
|
МРВД АРМ 02 |
|
|
|
84.6 |
|
|
|
40 |
3.6 |
|
МРВД АРМ 00 |
|
|
|
98.4 |
|
|
|
1 |
2.4 |
|
МРВД АРМ 01 |
80 |
2 ¾ |
80.9 |
100.4 |
± 1.0 |
240 |
700 |
32 |
4.3 |
|
МРВД АРМ 02 |
|
|
|
102.6 |
|
|
|
32 |
6.1 |
|
МРВД АРМ 00 |
|
|
|
123.5 |
|
|
|
0.63 |
2.4 |
|
МРВД АРМ 01 |
100 |
4 |
99.7 |
124.8 |
± 1.0 |
290 |
750 |
25 |
4.9 |
|
МРВД АРМ 02 |
|
|
|
126.9 |
|
|
|
25 |
6.1 |
|
МРВД АРМ 00 |
|
|
|
151.9 |
|
|
|
0.63 |
4.1 |
|
МРВД АРМ 01 |
125 |
5 |
125.3 |
153.7 |
± 1.0 |
500 |
1000 |
20 |
6.7 |
|
МРВД АРМ 02 |
|
|
|
156.8 |
|
|
|
20 |
9.5 |
|
МРВД АРМ 00 |
|
|
|
182.6 |
|
|
|
0.4 |
5.0 |
|
МРВД АРМ 01 |
150 |
6 |
148.6 |
184.2 |
± 1.0 |
700 |
1300 |
12.5 |
8.5 |
|
МРВД АРМ 02 |
|
|
|
186.7 |
|
|
|
16 |
12.0 |
|
МРВД АРМ 00 |
|
|
|
235.1 |
|
|
|
0.25 |
11.6 |
|
МРВД АРМ 01 |
200 |
8 |
201.0 |
237.3 |
± 2.0 |
860 |
1350 |
10 |
16.3 |
|
МРВД АРМ 02 |
|
|
|
239.8 |
|
|
|
12.5 |
16.7 |
|
МРВД АРМ 00 |
|
|
|
288.5 |
|
|
|
0.16 |
10.0 |
|
МРВД АРМ 01 |
250 |
10 |
249.2 |
291.1 |
± 2.0 |
1000 |
1600 |
8 |
16.6 |
|
МРВД АРМ 02 |
|
|
|
293.0 |
|
|
|
10 |
23.4 |
|
МРВД АРМ 00 |
|
|
|
342.1 |
|
|
|
0.1 |
11.5 |
|
МРВД АРМ 01 |
300 |
12 |
300.1 |
345.3 |
± 3.0 |
1270 |
2000 |
6 |
20.6 |
|
МРВД АРМ 02 |
|
|
|
347.1 |
|
|
|
10 |
29.8 |
|
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||||
|
В соответствии с ГОСТ Р 58621-2019 и ТУ 25.99.29-002-63575782-2019 допуск по длине металлорукава при производстве составляет 3%. Остаточное удлинение металлорукава после испытания на прочность составляем не более 1 %. |
|||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ ПОВЫШЕННОЙ ГИБКОСТИ МРВД АРМ ПВ
Технические характеристики
Материалы
ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ ПВ
1 - сильфонная оболочка
2 - оплетка
А (тип гофры)
|
Тип |
Номинальный |
Размеры, |
Минимальный |
Радиус |
Номинальное |
≈Вес |
|||
|---|---|---|---|---|---|---|---|---|---|
|
мм |
дюйм |
d1 |
d2, D |
отклонение |
мм |
мм |
кг/см 2 |
кг/м |
|
|
МРВД АРМ ПВ 00 |
32 |
1¼ |
31.4 |
42.6 |
± 0.7 |
90 |
240 |
1.6 |
0.7 |
|
МРВД АРМ ПВ 01 |
44.8 |
40 |
1.3 |
||||||
|
МРВД АРМ ПВ 00 |
40 |
1½ |
39.8 |
50.9 |
100 |
250 |
1.6 |
0.8 |
|
|
МРВД АРМ ПВ 01 |
52.8 |
40 |
1.45 |
||||||
|
МРВД АРМ ПВ 00 |
50 |
2 |
49.5 |
64.2 |
± 1.5 |
120 |
270 |
1 |
1.10 |
|
МРВД АРМ ПВ 01 |
65.3 |
25 |
2.10 |
||||||
|
МРВД АРМ ПВ 00 |
65 |
2¼ |
65.7 |
81.3 |
180 |
385 |
0.4 |
2.0 |
|
|
МРВД АРМ ПВ 01 |
82.9 |
25 |
2.9 |
||||||
|
МРВД АРМ ПВ 00 |
80 |
2¾ |
81.3 |
98.9 |
230 |
580 |
0.25 |
2.3 |
|
|
МРВД АРМ ПВ 01 |
100.0 |
20 |
3.3 |
||||||
|
МРВД АРМ ПВ 00 |
100 |
4 |
100.3 |
123.1 |
260 |
630 |
0.25 |
3.4 |
|
|
МРВД АРМ ПВ 01 |
124.8 |
16 |
5.2 |
||||||
|
МРВД АРМ ПВ 00 |
125 |
5 |
125.2 |
152.7 |
± 1.0 |
450 |
905 |
0.16 |
4.8 |
|
МРВД АРМ ПВ 01 |
153.8 |
16 |
7.6 |
||||||
|
МРВД АРМ ПВ 00 |
150 |
6 |
150.0 |
184.2 |
640 |
1150 |
0.16 |
6.6 |
|
|
МРВД АРМ ПВ 01 |
184.2 |
16 |
10.1 |
||||||
|
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||||
|
В соответствии с ГОСТ Р 58621-2019 и ТУ 25.99.29-002-63575782-2019 допуск по длине металлорукава при производстве составляет 3%. Остаточное удлинение металлорукава после испытания на прочность составляем не более 1 %. |
|||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ УСИЛЕННОГО МРВД АРМ УС
Технические характеристики
Материалы
ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ УС
1 - сильфонная оболочка
2 - оплетка
А (тип гофры)
|
Тип |
Номинальный |
Размеры, |
Минимальный |
Радиус |
Номинальное |
≈Вес |
|||
|---|---|---|---|---|---|---|---|---|---|
|
мм |
дюйм |
d1 |
d2, D |
отклонение |
мм |
мм |
кг/см 2 |
кг/м |
|
|
МРВД АРМ УС 00 |
64.6 |
3 |
1.4 |
||||||
|
МРВД АРМ УС 01 |
50 |
2 |
49.8 |
66.5 |
± 0.7 |
300 | 500 |
63 |
2.5 |
|
МРВД АРМ УС 02 |
68.7 |
80 |
4.1 |
||||||
|
МРВД АРМ УС 00 |
81.1 |
1.6 |
2.1 |
||||||
|
МРВД АРМ УС 01 |
65 |
2¼ |
65.6 |
83.6 |
± 0.7 |
380 | 595 |
40 |
3.8 |
|
МРВД АРМ УС 02 |
85.6 |
63 |
5.5 |
||||||
|
МРВД АРМ УС 00 |
98.4 |
1.6 |
2.4 |
||||||
|
МРВД АРМ УС 01 |
80 |
2¾ |
81.2 |
100.4 |
± 1.0 |
420 | 710 |
40 |
4.6 |
|
МРВД АРМ УС 02 |
102.6 |
50 |
6.7 |
||||||
|
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||||
|
В соответствии с ГОСТ Р 58621-2019 и ТУ 25.99.29-002-63575782-2019 допуск по длине металлорукава при производстве составляет 3%. Остаточное удлинение металлорукава после испытания на прочность составляем не более 1 %. |
|||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ МНОГОСЛОЙНОГО МРВД АРМ МН
Технические характеристики
Материалы
ОСНОВНЫЕ РАЗМЕРЫ МРВД АРМ МН
1 - сильфонная оболочка
2 - оплетка
А (тип гофры)
|
Тип |
Номинальный |
Размеры, |
Минимальный |
Радиус |
Номинальное |
≈Вес |
|||
|---|---|---|---|---|---|---|---|---|---|
|
мм |
дюйм |
d1 |
d2, D |
отклонение |
мм |
мм |
кг/см 2 |
кг/м |
|
|
МРВД АРМ ПВ 00 |
32 |
1¼ |
31.4 |
42.6 |
± 0.7 |
90 |
240 |
1.6 |
0.7 |
|
МРВД АРМ ПВ 01 |
44.8 |
32 |
1.3 |
||||||
|
МРВД АРМ ПВ 00 |
40 |
1½ |
39.8 |
50.9 |
100 |
250 |
1.6 |
0.8 |
|
|
МРВД АРМ ПВ 01 |
52.8 |
25 |
1.45 |
||||||
|
МРВД АРМ ПВ 00 |
50 |
2 |
49.5 |
64.2 |
± 1.0 |
120 |
310 |
1 |
1.4 |
|
МРВД АРМ ПВ 01 |
65.3 |
25 |
2.4 |
||||||
|
МРВД АРМ ПВ 00 |
65 |
2¼ |
65.7 |
81.3 |
240 |
410 |
0.63 |
1.8 |
|
|
МРВД АРМ ПВ 01 |
82.9 |
25 |
2.8 |
||||||
|
МРВД АРМ ПВ 00 |
80 |
2¾ |
81.3 |
98.9 |
300 |
650 |
0.63 |
2.3 |
|
|
МРВД АРМ ПВ 01 |
100.0 |
25 |
3.1 |
||||||
|
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||||
|
В соответствии с ГОСТ Р 58621-2019 и ТУ 25.99.29-002-63575782-2019 допуск по длине металлорукава при производстве составляет 3%. Остаточное удлинение металлорукава после испытания на прочность составляем не более 1 %. |
|||||||||
Специальное исполнение металлорукавов МРВД АРМ
Конструкция имеет дополнительную наружную защитную оболочку на основе рукава типа МРВ, выполненную по всей длине рукава
DN от 6
до 250 мм
PN от 0,16
до 200 кг/см2
1 - сильфонная оболочка
2 - внутренняя оплетка
3 - внутренняя обечайка
4 - наружная оболочка
5 - обечайка
6 -присоединительный элемент (в зависимости от типа присоединения)
Конструкция имеет дополнительную наружную защитную оболочку на основе рукава типа МРВ, выполненную по краям рукава
DN от 6
до 250 мм
PN от 0,16
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка
3 - внутренняя обечайка
4 - защитная оболочка
5 - обечайка
6 -присоединительный элемент (в зависимости от присоединения)
Конструкция имеет дополнительную наружную оплетку в виде навитой по спирали с определённым шагом нержавеющей проволоки по всей длине рукава
DN от 20
до 65 мм
PN от 1
до 80 кг/см2
1 - сильфонная оболочка
2 - оплетка
3 - обечайка
4 - спираль
5 - присоединительный элемент (в зависимости от типа присоединения)
Конструкция имеет дополнительный внутренний вальцованный рукав МРВ
DN от 50
до 200 мм
PN от 0,25
до 40 кг/см2
1 - сильфонная оболочка
2 - оплетка
3 - внутренний экран (оболочка)
4 - внутренняя обечайка
5 - обечайка
6 - присоединительный элемент (в зависимости от типа присоединения)
Присоединительные размеры и исполнение отвода под 45 ° в соответствии с ГОСТ 17375-2001, DIN EN 10253-2-2021, 10253-4-2008, 11852-2009, комбинированное или специальное исполнение
DN от 6
до 300 мм
PN от 0,1
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка
3 - обечайка
4¹ - отвод 45 градусов
5 - присоединительный элемент (в зависимости от типа присоединения)
¹ - угловые отводы с присоединительной арматурой рекомендуется применять с одной стороны металлорукава высокого давления, исключения могут составить изделия серийного производства (спец исполение), где погрешность ориентации отводов сводиться к минимуму.
Присоединительные размеры и исполнение отвода под 45 ° в соответствии с ГОСТ 17375-2001, DIN EN 10253-2-2021, 10253-4-2008, 11852-2009, комбинированное или специальное исполнение
DN от 6
до 300 мм
PN от 0,1
до 200 кг/см2
1 - сильфонная оболочка
2 - оплетка
3 - обечайка
4¹ - отвод 90 градусов
5 - присоединительный элемент (в зависимости от типа присоединения)
¹ - угловые отводы с присоединительной арматурой рекомендуется применять с одной стороны металлорукава высокого давления, исключения могут составить изделия серийного производства (спец исполение), где погрешность ориентации отводов сводиться к минимуму.
Конструкция состоит из двух МРВД АРМ определённых диаметров, расположенных один в другом. По внутреннему МРВД АРМ перемещается транспортируемая среда, а наружный МРВД АРМ может быть использован как рукав с терморегулирующей средой, так и служить дополнительной защитной оболочкой
DN от 10
до 150 мм
PN от 0,4
до 125 кг/см2
1 - внутренняя сильфонная оболочка
2 - внутренняя оплетка
3 - наружная сильфонная оболочка
4 - наружная оплетка
5 - внутренняя обечайка
6 - обечайка
7 - соединительный патрубок
8 - присоединительный элемент (в зависимости от типа присоединения)
9 - присоединительный элемент (в зависимости от типа присоединения)
ОБЛАСТЬ ПРИМЕНЕНИЯ МЕТАЛЛОРУКАВОВ ВЫСОКОГО ДАВЛЕНИЯ С ВНУТРЕННИМ РЕЗЬБОВЫМ СОЕДИНЕНИЕМ
При применении герметичных гибких металлорукавов с соединением типа "внутренняя резьба" важно учитывать:
Соответствие технических характеристик.Номинальный диаметр, давление, длина, число нагрузочных циклов, частота колебаний давления и амплитуды, рабочая среда, характер перемещения устройства, вибрация, нагрузка на кручение, стойкость к коррозии соответствуют требованиям трубопроводной системы;
Соответствие материалов.
Материалы гофры, оплетки, присоединительной арматуры совместимы между собой и соответствуют условиям эксплуатации (температура, давление, химическая стойкость и др.);
Герметичность.
Для обеспечения герметичности соединений трубопроводной системы и оборудования возможно использование уплотнительных колец и других средств. Это особенно важно при работе с агрессивными или опасными средами;
Транспортировка и хранение.
Важно соблюдать нормы и правила условий транспортировки и хранения металлорукава;
Подготовка трубопроводной системы.
Перед монтажом металлорукава необходимо проверить готовность трубопровода и оборудования к эксплуатации;
Правильный монтаж.
Каждый вид металлорукава должен быть смонтирован и введен в эксплуатацию в соответствии с документацией (эксплуатационные схемы, инструкции эксплуатирующей организации), выполненной с учетом положений норм и правил на проектирование, строительство и эксплуатацию в соответствии с указаниями по монтажу и ЭД. Неправильная установка может привести к выходу из строя оборудования;
Проверка перед эксплуатацией.
Перед установкой важно провести испытания и проверить соединения на наличие утечек и повреждений;
Регулярное обслуживание.
Важно периодически проверять состояние соединений и наличия повреждений металлорукава. Соблюдение мер по техническому обслуживания позволяет поддерживать систему в рабочем состоянии;
Безопасность.
Важно соблюдать меры безопасности при работе с давлением и потенциально опасными веществами.
Интеллектуальная собственность, копирование запрещено
Cвидетельство о депонировании №024-018948
