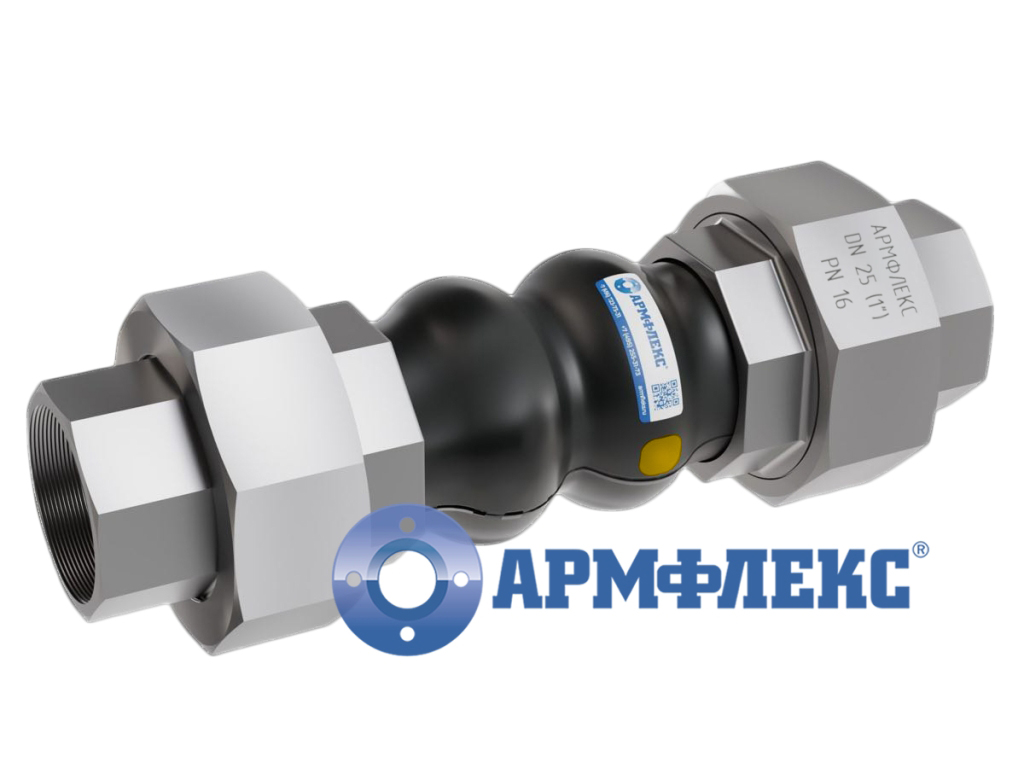

Компенсатор резиновый резьбовой (муфтовый): КР АРМ 32-16-50/40/30 М EPDM, DN 32 мм, PN 16 кг/см², L - 200 мм

Компенсаторы резиновые муфтовые КР АРМ M EPDM компании Армфлекс для монтажа на трубопроводах и оборудовании

Компенсаторы резиновые муфтовые (резьбовые) КР АРМ М, Армфлекс

Компенсаторы резиновые муфтовые (резьбовые) КР АРМ М EPDM и NBR, Армфлекс

Компенсаторы резиновые муфтовые (резьбовые) КР АРМ М DN15-50, Армфлекс

Технические характеристики

Номинальный диаметр DN, мм:

Номинальное давление PN, кг/см2:

10, 16

Осевой ход, мм:

50(+20;-30)

Сдвиг, мм:

40(+20;-20)

Поворот, гр.:

30(+15;-15)

Строительная длина L, мм:

200

Материал сильфона:

EPDM

Тип присоединительной арматуры:

муфтовый

Материал муфтового соединения:

чугун с антикоррозийным цинковым покрытием

Описание и характеристики

Наличие:
на складе

Цена руб. за шт. с НДС

2 560.00 ₽

Заказать

Опросные листы

Монтаж

Доставка

Прайс-лист

Каталог Компенсаторов

Изготовление продукции на заказ

Действует гибкая система скидок

Описание и характеристики Конструкция компенсатора

Описание и характеристики

Компенсатор резиновый резьбовой применяют для устранения вибрационных нагрузок, компенсации осевых, угловых, сдвиговых перемещений трубопроводов и оборудования. Резиновый антивибрационный компенсатор (гибкая вставка) состоит из резинового сильфона и муфтового (резьбового) соединения. Сильфон компенсатора усилен кордом из синтетического нейлонового волокна и внутренним армирующим кольцом. Присоединительная арматура изготовлена из прочных и устойчивых к коррозии материалов, обработана антикоррозийным цинковым покрытием.

Номинальный диаметр DN, мм: 32;
Номинальное давление PN, кг/см2: 10, 16;
Осевой ход, мм: 50(+20;-30);
Сдвиг, мм: 40(+20;-20);
Поворот, гр.: 30(+15;-15);
Строительная длина L, мм: 200;
Материал сильфона: EPDM;
Тип присоединительной арматуры: муфтовый;
Материал муфтового соединения: чугун с антикоррозийным цинковым покрытием;
Кол-во рабочих циклов: до 3000 рабочих циклов;
Исполнение: стандартное;
Производитель: Армфлекс;
Рабочая температура: от -10 до 110 С°;
Рабочая среда: техническая вода, слабые растворы щелочей и кислот и другие среды, неагрессивные к материалу резинового компенсатора;
Область применения: компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок;
Вес, кг: 1,4;

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
РЕЗИНОВЫХ МУФТОВЫХ КР АРМ М

до 1О ООО
рабочих циклов

PN от вакуума
до 25 кг/см²

DN от 15
до 80 мм

Т, от -40
до +150°С

строительная длина
по запросу клиента

наличие
на складе

возможность комплектации
компенсатора армирующим
кольцом

Присоединительные размеры и толщина
муфтового соединения в соответствии
ГОСТ 6211-81 и по запросу клиента

Большой выбор материалов стали:
Ст. 20, Ст3сп, чугун, 09Г2С, 03Х17Н14М3,
ОЗХ18Н11, 08Х16Н11МЗ, 08Х17Н13М2,
ОВХ17Н1ЗМ2Т, 08Х18Н10, 08Х18Н1ОТ,
10Х23Н18, 20Х23Н13, 20Х23Н18

Несколько вариантов покрытий
присоединительных элементов:
Антикоррозийное лакокрасочное покрытие/
Антикоррозийное цинковое покрытие

Внутренний армирующий корд
(сетка полиамид-нейлона/
армирование кевларом
(параарамидное волокно)

Компенсатор резиновый муфтовый (резьбовой) КР ARM М в разрезе, Армфлекс

Внутреннее
армирующее кольцо
усиливает сопряжение
каркаса сильфона
и муфты

Сильфон выполнен
из качественной износостойкой резины
по технологии послойного нанесения

Большой выбор материалов сильфона:
ЕРDМ, NBR, HNBR, CIIR, IIR, VIТON
(FKM, FPM), HYPALON (CSM), NR, NEOPREN
(CR), SBR, BR, футеровка PTFE (фторопластом),
3-х слойный (ЕРDМ, NBR, PTFE) и др.

В нашей компании можно приобрести резиновые антивибрационные компенсаторы из наличия на складе или заказать изготовление по Вашим техническим требованиям.

Для уточнения сроков изготовления и стоимости Вы можете обратиться в отдел продаж нашей компании по телефону:

8 (800) 775-77-08 Звонок по России бесплатный
+7 (495) 723-73-31 Звонки из России и заграницы
+7 (916) 722-02-71 Мобильная связь

Отправить заявку на электронную почту: pro@armfleks.ru

Осуществляем доставку компенсаторов по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.
