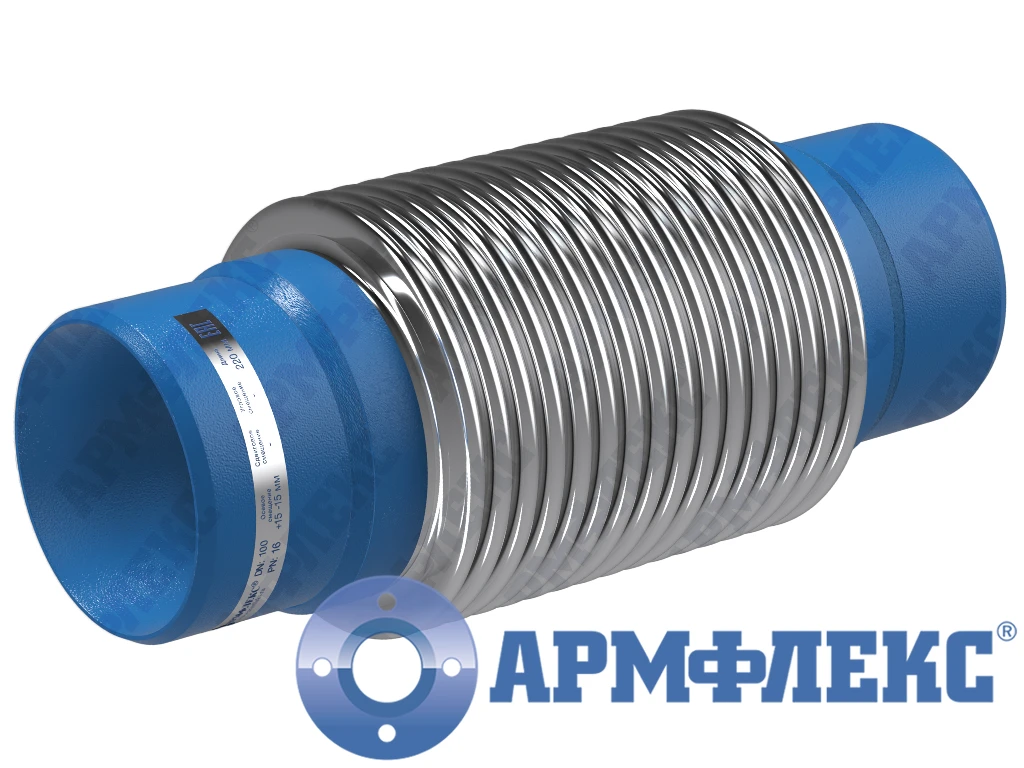

Компенсатор сильфонный осевой под приварку: КСО АРМ 350-25-180 П, DN 350 мм, PN 25 кг/см²
Технические характеристики
Номинальный диаметр DN, мм:
350
Номинальное давление PN, кг/см2:
25
Осевой ход, мм:
180 (+90;-90)
Материал сильфона:
нержавеющая сталь
Тип присоединительной арматуры:
патрубки под приварку
Материал патрубков под приварку:
сталь 20 с антикоррозийным лакокрасочным покрытием
Описание и характеристики
Компенсатор сильфонный осевой используется для компенсации осевых перемещений трубопроводов и оборудования, возникающих при перепадах температуры и давления и устранения вибрационных нагрузок. Осевой компенсатор состоит из металлического сильфона и патрубков под приварку. Многослойный сильфон компенсатора выполнен из качественной нержавеющей стали. Патрубки под приварку изготовлены из прочных и устойчивых к коррозии материалов, обработаны антикоррозийным лакокрасочным покрытием. Модели КСО АРМ ПЭ изготавливаются с внутренним защитным экраном, выполненным из нержавеющей стали, устойчивой к коррозии и обладающей повышенной сопротивляемостью окислительным процессам.
-
Номинальный диаметр DN, мм: 350;
-
Номинальное давление PN, кг/см2: 25;
-
Осевой ход, мм: 180 (+90;-90);
-
Материал сильфона: нержавеющая сталь;
-
Тип присоединительной арматуры: патрубки под приварку;
-
Материал патрубков под приварку: сталь 20 с антикоррозийным лакокрасочным покрытием ;
-
Кол-во рабочих циклов: до 1000 рабочих циклов;
-
Производитель: Армфлекс;
-
Рабочая температура: от -40 до 425 С°;
-
Рабочая среда: вода, пар, газ, нефтепродукты и другие среды, неагрессивные к материалу компенсатора;
-
Область применения: компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок;
- 1 — сильфон
- 2 — патрубок
- 3 — обечайка
- 4 — внутренний экран (исполнение с осевым ходом 60 мм)
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
СИЛЬФОННЫХ ПРИВАРНЫХ КСО АРМ П
Антикоррозийное лакокрасочное покрытие
Возможность исполнения сильфонного компенсатора
с резьбовым, муфтовым и фланцевым соединением
Большой выбор материалов присоединительной
арматуры: Ст. 20, Ст3сп, 09Г2С, 03Х17Н14М3, ОЗХ18Н11,
08Х16Н11МЗ, 08Х17Н13М2, 08Х17Н1ЗМ2Т, 08Х18Н10,
08Х18Н1ОТ, 10Х23Н18, 20Х23Н13, 20Х23Н18
до 1ООО
рабочих циклов
рабочих циклов
PN от вакуума
до 40 кг/см2
до 40 кг/см2
DN от 20
до 2400 мм
до 2400 мм
Т, от -220
до +950°С
до +950°С
строительная длина
по запросу клиента
по запросу клиента
наличие
на складе
на складе
возможность комплектации компенсатора
защитным кожухом, внутренним экраном,
ограничительной, направляющей арматурой
защитным кожухом, внутренним экраном,
ограничительной, направляющей арматурой
Продукция компании ООО «Армфлекс» сертифицирована и соответствуетдействующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов
Многослойный сильфон выполнен
из качественной нержавеющей стали
Многослойный сильфон изготовлен
в соответствии с ГОСТ 32935-2014
Большой выбор материалов сильфона:
08Х18Н10, 08Х18Н10Т, 08Х17Н13M2,
20Х23Н13, 20Х23Н18
область применения
- компенсация перемещений
(возможности компенсации осевого
сжатия и расширения, бокового
и углового отклонения) - снятие вибрационных нагрузок
- различные трубопроводы,
газоходы - двигатели, комрессоры, насосы,
другое промышленное
оборудование
В нашей компании можно приобрести сильфонные компенсаторы под приварку из наличия на складе или заказать изготовление по Вашим техническим требованиям.
Для уточнения сроков изготовления и стоимости Вы можете обратиться в отдел продаж нашей компании по телефону:
8 (800) 775-77-08 Звонок по России
бесплатный
+7 (495) 723-73-31 Звонки из России
и заграницы
+7 (916) 722-02-71 Мобильная связь
Отправить заявку на электронную почту: pro@armfleks.ru
Осуществляем доставку компенсаторов по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.
