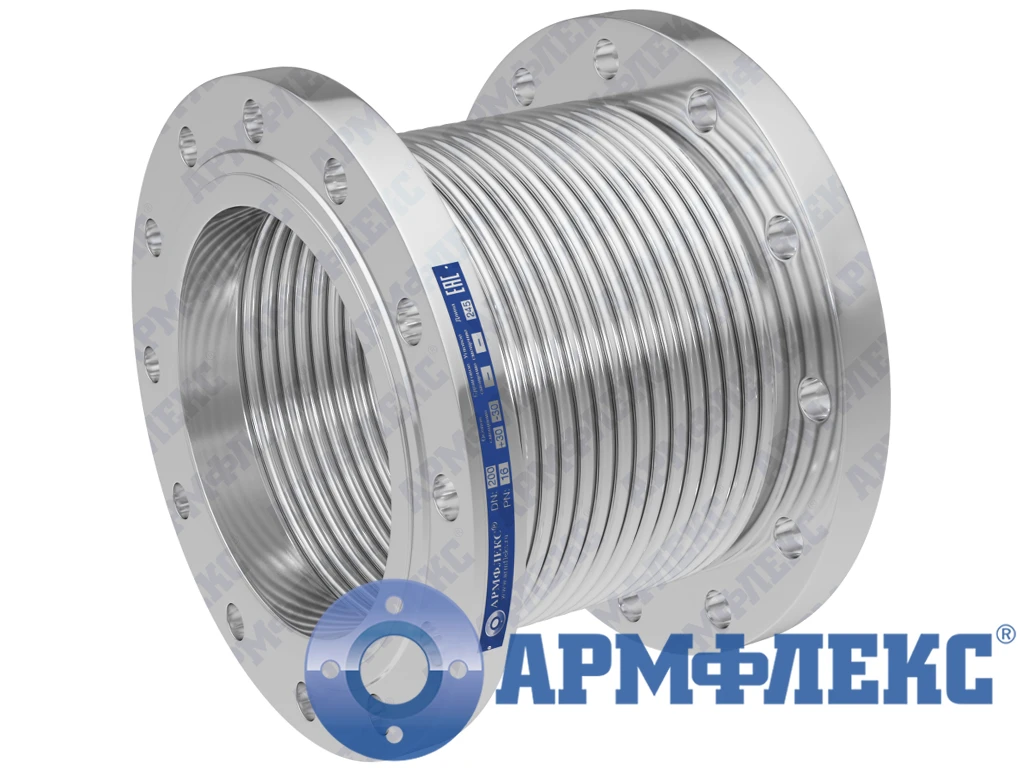

Компенсатор сильфонный осевой фланцевый: КСО АРМ 65-16-60 ФцнЭ, DN 65 мм, PN 16 кг/см², L - 195 мм, фланцы из стали 20 с антикоррозийным цинковым покрытием, с внутренним экраном
Описание и характеристики
-
Номинальный диаметр DN, мм: 65;
-
Номинальное давление PN, кг/см2: 10, 16;
-
Осевой ход, мм: 60 (+30;-30);
-
Строительная длина L, мм: 195;
-
Материал сильфона: нержавеющая сталь;
-
Тип присоединительной арматуры: фланцевый свободный;
-
ГОСТ: 33259-2015;
-
Материал фланцев: сталь 20 с антикоррозийным цинковым покрытием ;
-
Кол-во рабочих циклов: до 1000 рабочих циклов;
-
Исполнение: внутренний экран;
-
Производитель: Армфлекс;
-
Рабочая температура: от -40 до 425 С°;
-
Рабочая среда: вода, пар, газ, нефтепродукты и другие среды, неагрессивные к материалу компенсатора;
-
Область применения: компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок;
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
СИЛЬФОННЫХ ПРИВАРНЫХ КСО АРМ Ф
Возможность исполнения сильфонного компенсатора
с поворотными (свободными) и приварными фланцами
Фланцы в соответствии с ГОСТ 33259-2015 и по запросу клиента
Большой выбор материалов стали фланцев:
Ст. 20, Ст3сп, 09Г2С, 03Х17Н14М3, ОЗХ18Н11, 08Х16Н11МЗ, 08Х17Н13М2,
О8Х17Н1ЗМ2Т, 08Х18Н10, 08Х18Н1ОТ, 10Х23Н18, 20Х23Н13, 20Х23Н18
Несколько вариантов покрытий присоединительных элементов:
Антикоррозийное гальваническое цинковое покрытие /
Антикоррозийное лакокрасочное покрытие
на полный рабочий ход
до 40 кг/см2
до 2400 мм
до +950°С
по запросу клиента
на складе
защитным кожухом, внутренним экраном,
ограничительной, направляющей арматурой
Продукция компании ООО «Армфлекс» сертифицирована и соответствуетдействующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов
Многослойный сильфон
выполнен из качественной
нержавеющей стали
Многослойный сильфон изготовлен
в соответствии с ГОСТ 32935-2014
Большой выбор материалов сильфона:
08Х18Н10, 08Х18Н10Т, 08Х17Н13M2,
20Х23Н13, 20Х23Н18
Возможность исполнения сильфонного
компенсатора с внутренней футеровкой PTFE
- компенсация перемещений
(возможности компенсации осевого
сжатия и расширения, бокового
и углового отклонения) - снятие вибрационных нагрузок
- различные трубопроводы,
газоходы - двигатели, комрессоры, насосы,
другое промышленное
оборудование
В нашей компании можно приобрести сильфонные компенсаторы c фланцевым соединением из наличия на складе или заказать изготовление по Вашим техническим требованиям.
Для уточнения сроков изготовления и стоимости Вы можете обратиться в отдел продаж нашей компании по телефону:
8 (800) 775-77-08 Звонок по России
бесплатный
+7 (495) 723-73-31 Звонки из России
и заграницы
+7 (916) 722-02-71 Мобильная связь
Отправить заявку на электронную почту: pro@armfleks.ru
Осуществляем доставку компенсаторов по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.
