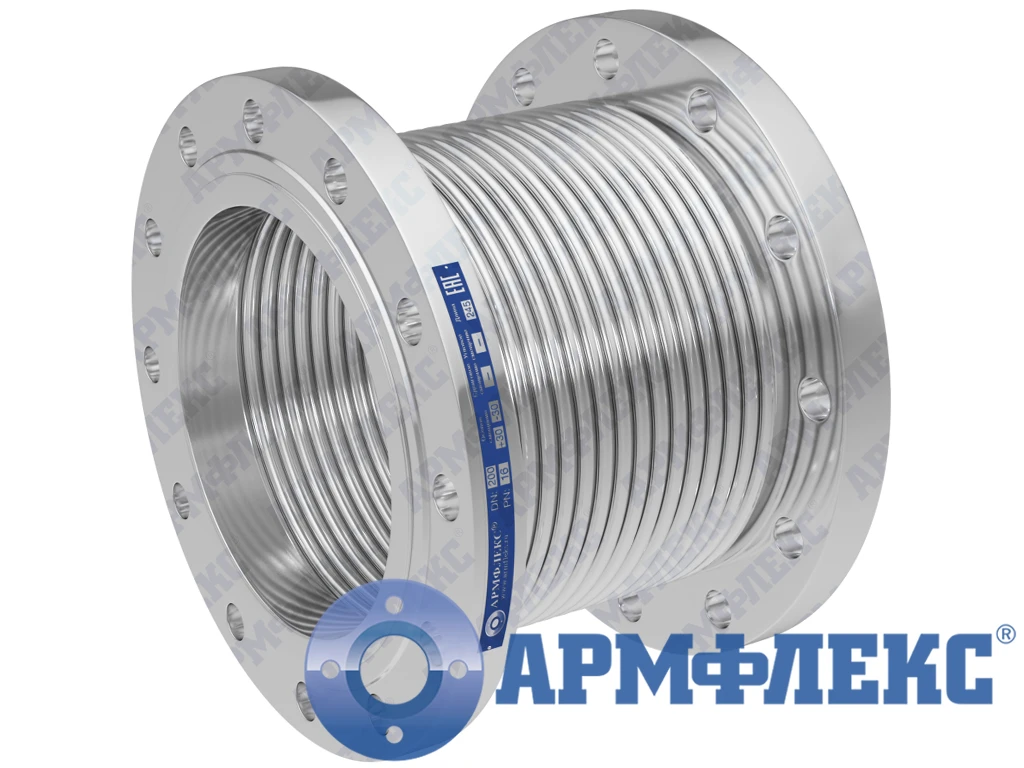

Компенсатор сильфонный осевой фланцевый: КСО АРМ 50-16-60 ФцнЭ, DN 50 мм, PN 16 кг/см², L - 195 мм, фланцы из стали 20 с антикоррозийным цинковым покрытием, с внутренним экраном
Описание и характеристики
-
Номинальный диаметр DN, мм: 50;
-
Номинальное давление PN, кг/см2: 10, 16;
-
Осевой ход, мм: 60 (+30;-30);
-
Строительная длина L, мм: 195;
-
Материал сильфона: нержавеющая сталь;
-
Тип присоединительной арматуры: фланцевый свободный;
-
ГОСТ: 33259-2015;
-
Материал фланцев: сталь 20 с антикоррозийным цинковым покрытием ;
-
Кол-во рабочих циклов: до 1000 рабочих циклов;
-
Исполнение: внутренний экран;
-
Производитель: Армфлекс;
-
Рабочая температура: от -40 до 425 С°;
-
Рабочая среда: вода, пар, газ, нефтепродукты и другие среды, неагрессивные к материалу компенсатора;
-
Область применения: компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок;
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
СИЛЬФОННЫХ ПРИВАРНЫХ КСО АРМ Ф
Возможность исполнения сильфонного компенсатора
с поворотными (свободными) и приварными фланцами
Фланцы в соответствии с ГОСТ 33259-2015 и по запросу клиента
Большой выбор материалов стали фланцев:
Ст. 20, Ст3сп, 09Г2С, 03Х17Н14М3, ОЗХ18Н11, 08Х16Н11МЗ, 08Х17Н13М2,
О8Х17Н1ЗМ2Т, 08Х18Н10, 08Х18Н1ОТ, 10Х23Н18, 20Х23Н13, 20Х23Н18
Несколько вариантов покрытий присоединительных элементов:
Антикоррозийное гальваническое цинковое покрытие /
Антикоррозийное лакокрасочное покрытие
на полный рабочий ход
до 40 кг/см2
до 2400 мм
до +950°С
по запросу клиента
на складе
защитным кожухом, внутренним экраном,
ограничительной, направляющей арматурой
Продукция компании ООО «Армфлекс» сертифицирована и соответствуетдействующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов
Многослойный сильфон
выполнен из качественной
нержавеющей стали
Многослойный сильфон изготовлен
в соответствии с ГОСТ 32935-2014
Большой выбор материалов сильфона:
08Х18Н10, 08Х18Н10Т, 08Х17Н13M2,
20Х23Н13, 20Х23Н18
Возможность исполнения сильфонного
компенсатора с внутренней футеровкой PTFE
- компенсация перемещений
(возможности компенсации осевого
сжатия и расширения, бокового
и углового отклонения) - снятие вибрационных нагрузок
- различные трубопроводы,
газоходы - двигатели, комрессоры, насосы,
другое промышленное
оборудование
В нашей компании можно приобрести сильфонные компенсаторы c фланцевым соединением из наличия на складе или заказать изготовление по Вашим техническим требованиям.
Для уточнения сроков изготовления и стоимости Вы можете обратиться в отдел продаж нашей компании по телефону:
8 (800) 775-77-08 Звонок по России
бесплатный
+7 (495) 723-73-31 Звонки из России
и заграницы
+7 (916) 722-02-71 Мобильная связь
Отправить заявку на электронную почту: pro@armfleks.ru
Осуществляем доставку компенсаторов по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.
| Компенсатор сильфонный осевой фланцевый: КСО АРМ 50-16-30 Фцн, DN 50 мм, PN 16 кг/см², L - 110 мм, фланцы из стали 20 с антикоррозийным цинковым покрытием | 50 | Array | 30 (+15;-15) | 110 | нержавеющая сталь | фланцевый свободный | 33259-2015 | Фланцевый тип присоединения | сталь 20 с антикоррозийным цинковым покрытием | до 1000 рабочих циклов | Array | В наличии | КСО АРМ 50-16-30 Фцн, L - 110 | /tools/include/mark-ks-f.php | Армфлекс | от -40 до 425 С° | вода, пар, газ, нефтепродукты и другие среды, неагрессивные к материалу компенсатора | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 10 890.00 ₽ | ||||||
| Компенсатор сильфонный осевой фланцевый: КСО АРМ 50-3-60 ФцнКЭ, DN 50 мм, PN 3 кг/см², L - 190 мм, фланцы из стали 20 с антикоррозийным цинковым покрытием, с внутренним экраном и защитным кожухом | 50 | Array | 60 (+30;-30) | 190 | нержавеющая сталь | фланцевый свободный | 33259-2015 | Фланцевый тип присоединения | сталь 20 с антикоррозийным цинковым покрытием | до 1000 рабочих циклов | Array | В наличии | КСО АРМ 50-3-60 ФцнКЭ, L - 190 | /tools/include/mark-ks-f.php | Армфлекс | от -40 до 425 С° | вода, пар, газ, нефтепродукты и другие среды, неагрессивные к материалу компенсатора | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 18 128.00 ₽ | ||||||
| Компенсатор для отопления под приварку: КСОТ АРМ 50-16-50 ПКЭ, DN 50 мм, PN 16 кг/см², L - 330 мм, с внутренним экраном и защитным кожухом | 50 | Array | 50 (+20;-30) | 330 | нержавеющая сталь | патрубки под приварку | Патрубки по приварку | Компенсаторы для систем отопления | сталь 20 с антикоррозийным лакокрасочным покрытием | до 1000 рабочих циклов | Array | В наличии | сталь 20 | сталь 20 с антикоррозийным лакокрасочным покрытием | Сталь 20 | КСОТ АРМ 50-16-50 ПКЭ, L - 330 | /tools/include/mark-ksotm.php | https://rutube.ru/play/embed/b760beb53f711e37103321a8019dd44e | Армфлекс | от -40 до 250 С° | вода, пар | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 7 330.00 ₽ | ||
| Компенсатор для отопления под приварку: КСОТМ АРМ 50-16-50 ПКЭ, DN 50 мм, PN 16 кг/см², L - 350 мм, с внутренним экраном и защитным кожухом | 50 | Array | 50 (+5;-45) | 350 | нержавеющая сталь | патрубки под приварку | Патрубки по приварку | Компенсаторы для систем отопления | сталь 20 с антикоррозийным лакокрасочным покрытием | до 1000 рабочих циклов | Array | В наличии | сталь 20 | сталь 20 с антикоррозийным лакокрасочным покрытием | Сталь 20 | КСОТМ АРМ 50-16-50 ПКЭ, L - 350 | /tools/include/mark-ksotm.php | https://rutube.ru/play/embed/b760beb53f711e37103321a8019dd44e | Армфлекс | от -40 до 250 С° | вода, пар | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 10 350.00 ₽ | ||
| Компенсатор для отопления резьбовой: КСОТ АРМ 50-16-50 РКЭ, DN 50 мм, PN 16 кг/см², L - 260 мм, с внутренним экраном и защитным кожухом | 50 | Array | 50 (+20;-30) | 260 | нержавеющая сталь | резьбовой | Компенсаторы для систем отопления | сталь 20 с антикоррозийным лакокрасочным покрытием | до 1000 рабочих циклов | Array | В наличии | сталь 20 | сталь 20 с антикоррозийным лакокрасочным покрытием | Сталь 20 | КСОТ АРМ 50-16-50 РКЭ, L - 260 | /tools/include/mark-ksotm-rez.php | https://rutube.ru/play/embed/bcea34e30421840451f0b0ca1fafc80e | Армфлекс | от -40 до 250 С° | вода, пар | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 7 790.00 ₽ | |||
| Компенсатор для отопления резьбовой: КСОТМ АРМ 50-16-50 РКЭ, DN 50 мм, PN 16 кг/см², L - 350 мм, с внутренним экраном и защитным кожухом | 50 | Array | 50 (+5;-45) | 350 | нержавеющая сталь | резьбовой | Компенсаторы для систем отопления | сталь 20 с антикоррозийным лакокрасочным покрытием | до 1000 рабочих циклов | Array | В наличии | сталь 20 | сталь 20 с антикоррозийным лакокрасочным покрытием | Сталь 20 | КСОТМ АРМ 50-16-50 РКЭ, L - 350 | /tools/include/mark-ksotm-rez.php | https://rutube.ru/play/embed/bcea34e30421840451f0b0ca1fafc80e | Армфлекс | от -40 до 250 С° | вода, пар | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 10 740.00 ₽ | |||

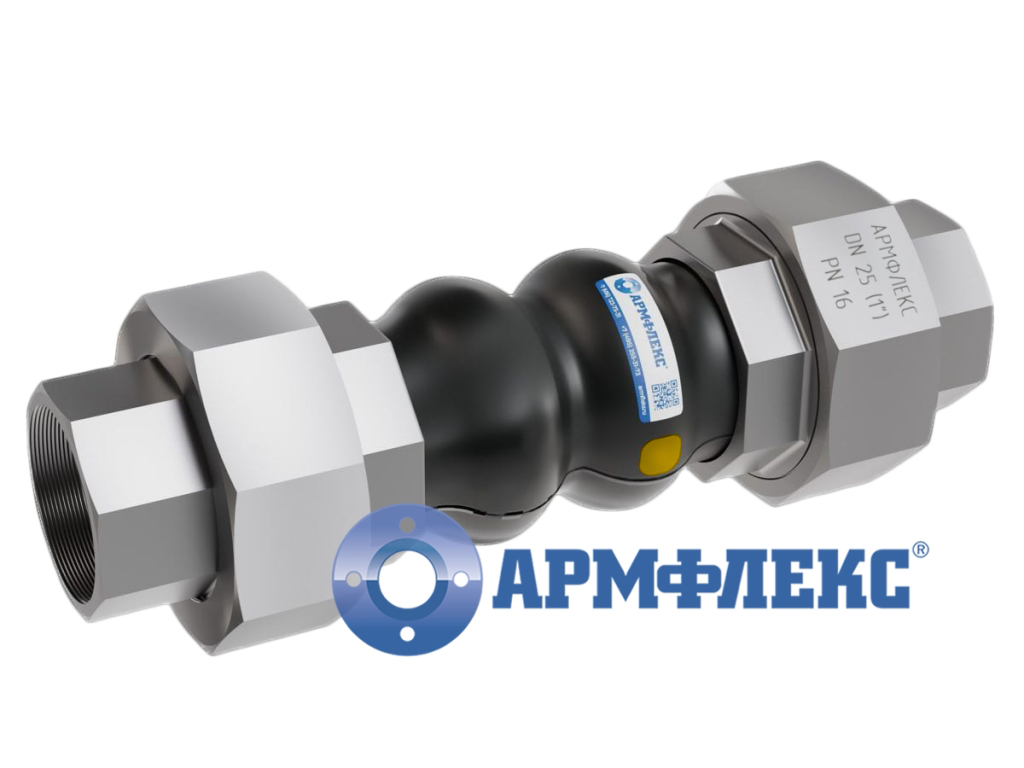

| Компенсатор резиновый резьбовой (муфтовый): КР АРМ 50-16-50/40/30 М EPDM, DN 50 мм, PN 16 кг/см², L - 200 мм | 50 | Array | 50(+20;-30) | 40(+20;-20) | 30(+15;-15) | 200 | EPDM | муфтовый | чугун с антикоррозийным цинковым покрытием | до 3000 рабочих циклов | Array | В наличии | КР АРМ 50-16-50/40/30 М EPDM, L - 200 | /tools/include/mark-arm-m.php | https://rutube.ru/play/embed/a7283f030dfe0475759aa739db5c0a92 | Армфлекс | от -10 до 110 С° | техническая вода, слабые растворы щелочей и кислот и другие среды, неагрессивные к материалу резинового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 2,6 | 4 010.00 ₽ | ||||
