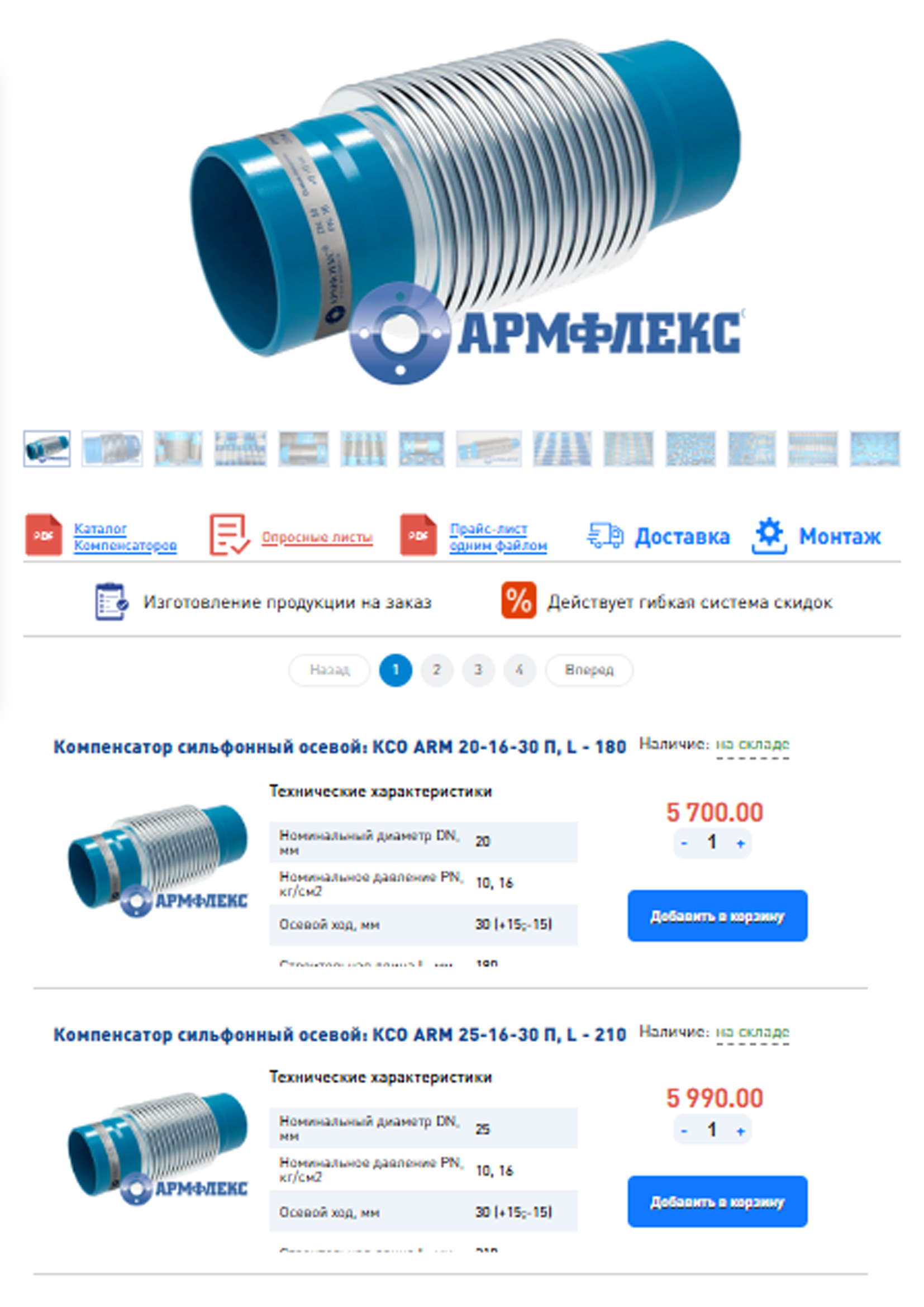

Купить в интернет-магазине
Каталог компенсаторов
(1.22 MB)
Прайс-лист компенсаторов
(1001.18 KB)
Заполнить интерактивный опросный лист

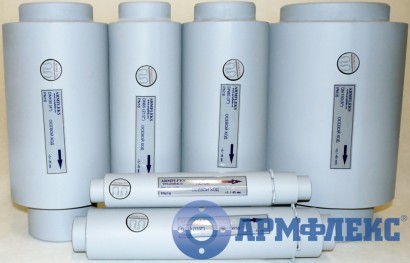

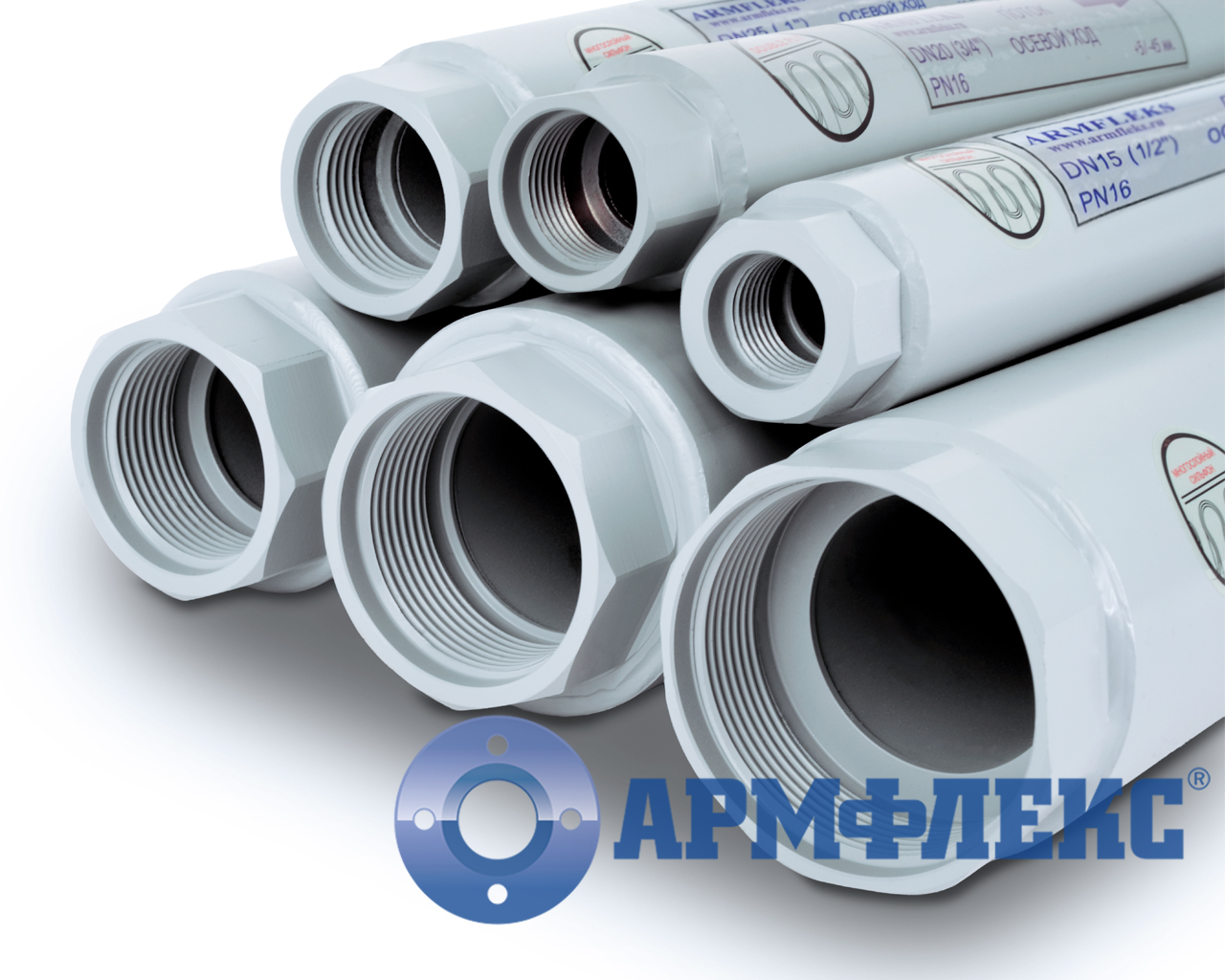

Компенсаторы сильфонные КСОТМ ARM для систем отопления, Армфлекс

Компенсатор для систем отопления предназначен для компенсации осевых перемещений элементов трубопроводов отопления и горячего водоснабжения многоэтажных и высотных зданий, возникающих при перепадах температуры и давления.
Компенсатор для отопления состоит из сильфона, выполненного из многослойной нержавеющей стали, одно или двухсекционного (с увеличенной компенсирующей способностью) и присоединительной арматуры. Основные типы присоединительной арматуры: патрубки под приварку, резьбовое соединение с внутренней и наружной резьбой, поворотные и неподвижные фланцы, соединение грувлок. Производятся компенсаторы для систем отопления с внутренним экраном из нержавеющей стали, для защиты сильфона от воздействий рабочей среды. Для защиты устройства от внешних воздействий комплектуются защитным кожухом из углеродистой стали или сплава алюминия. Ограничитель хода, устанавливаемый на компенсатор отопления, упрощает монтаж на стояках отопления и водоснабжения высотных зданий.

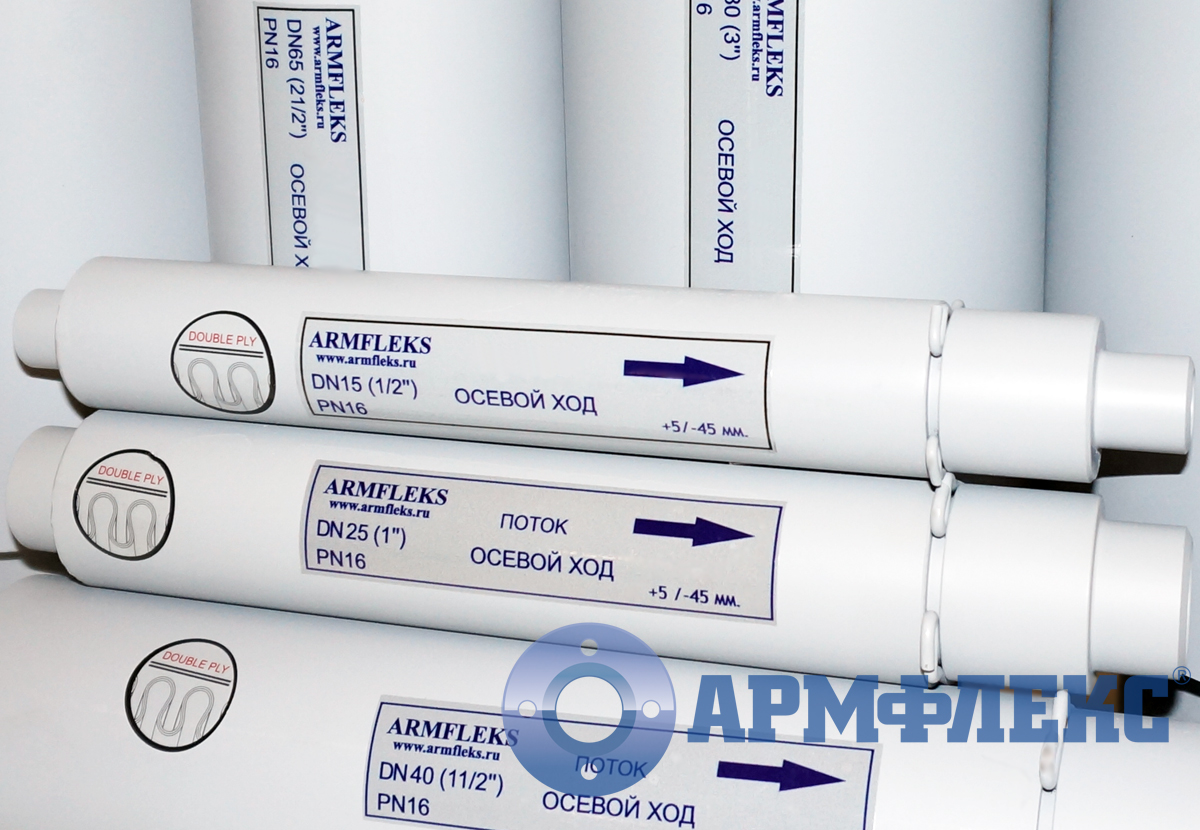

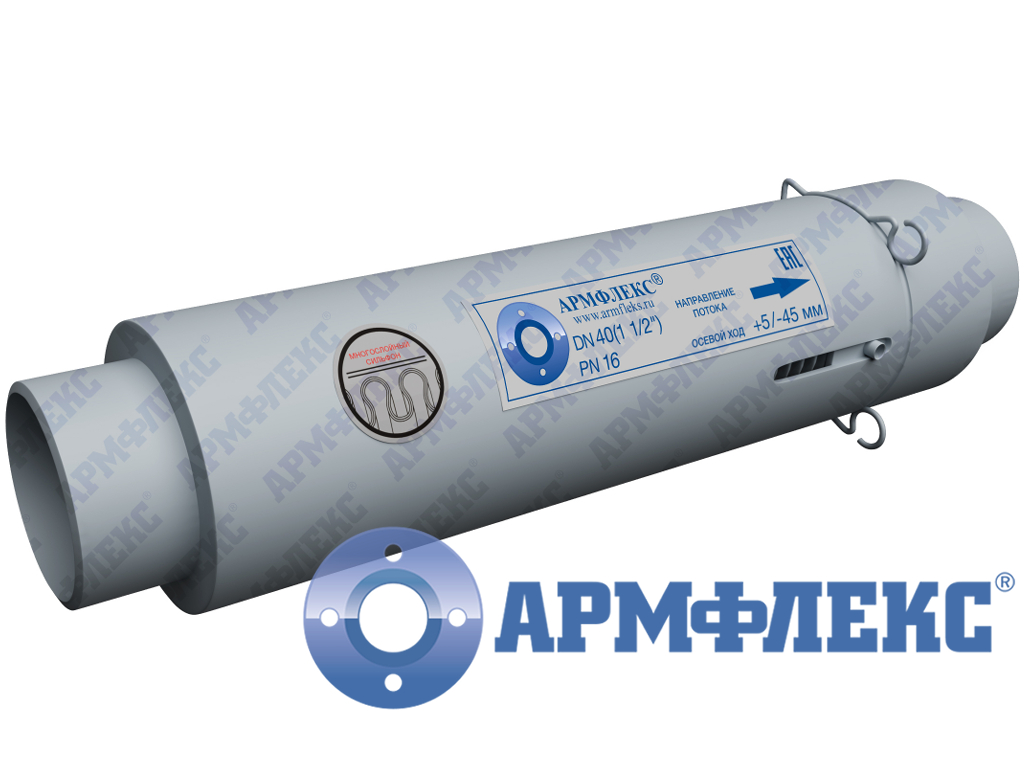

Компенсаторы сильфонные для систем отопления под приварку

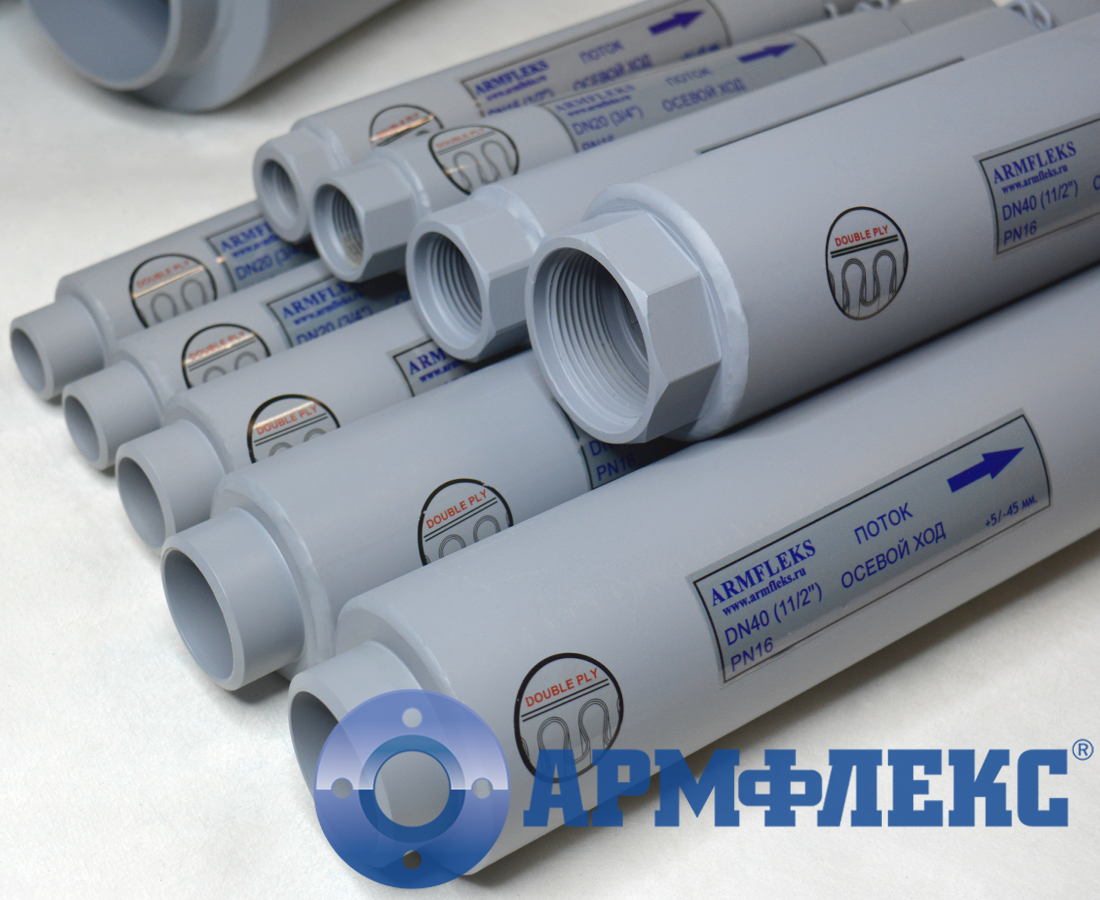

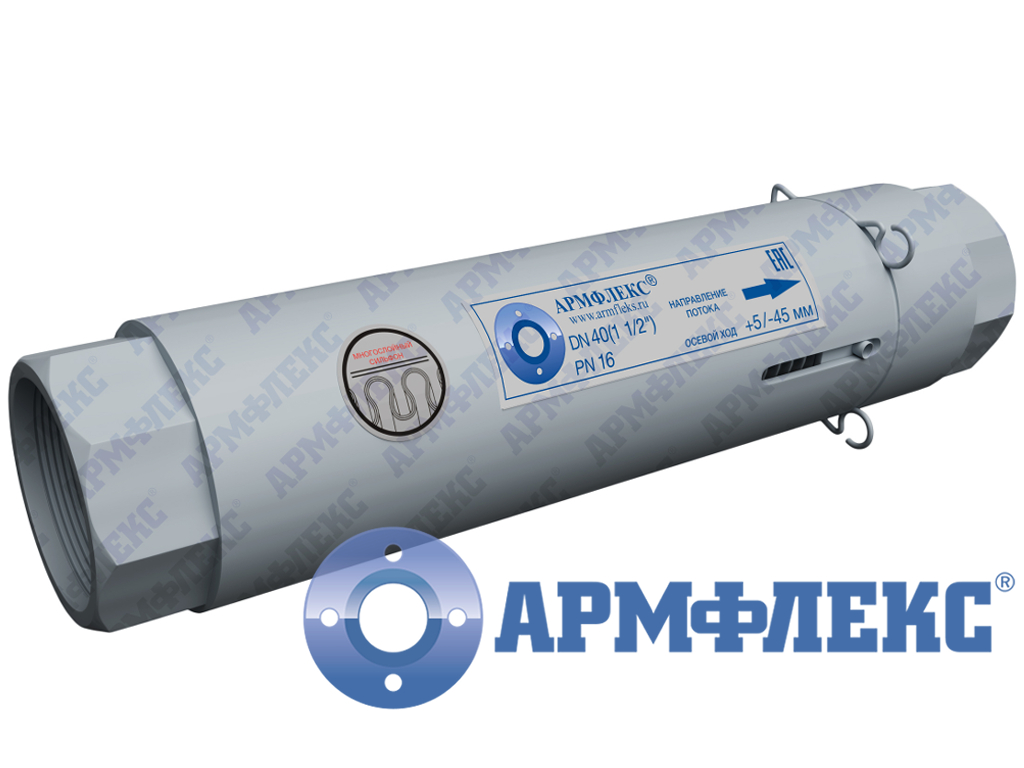

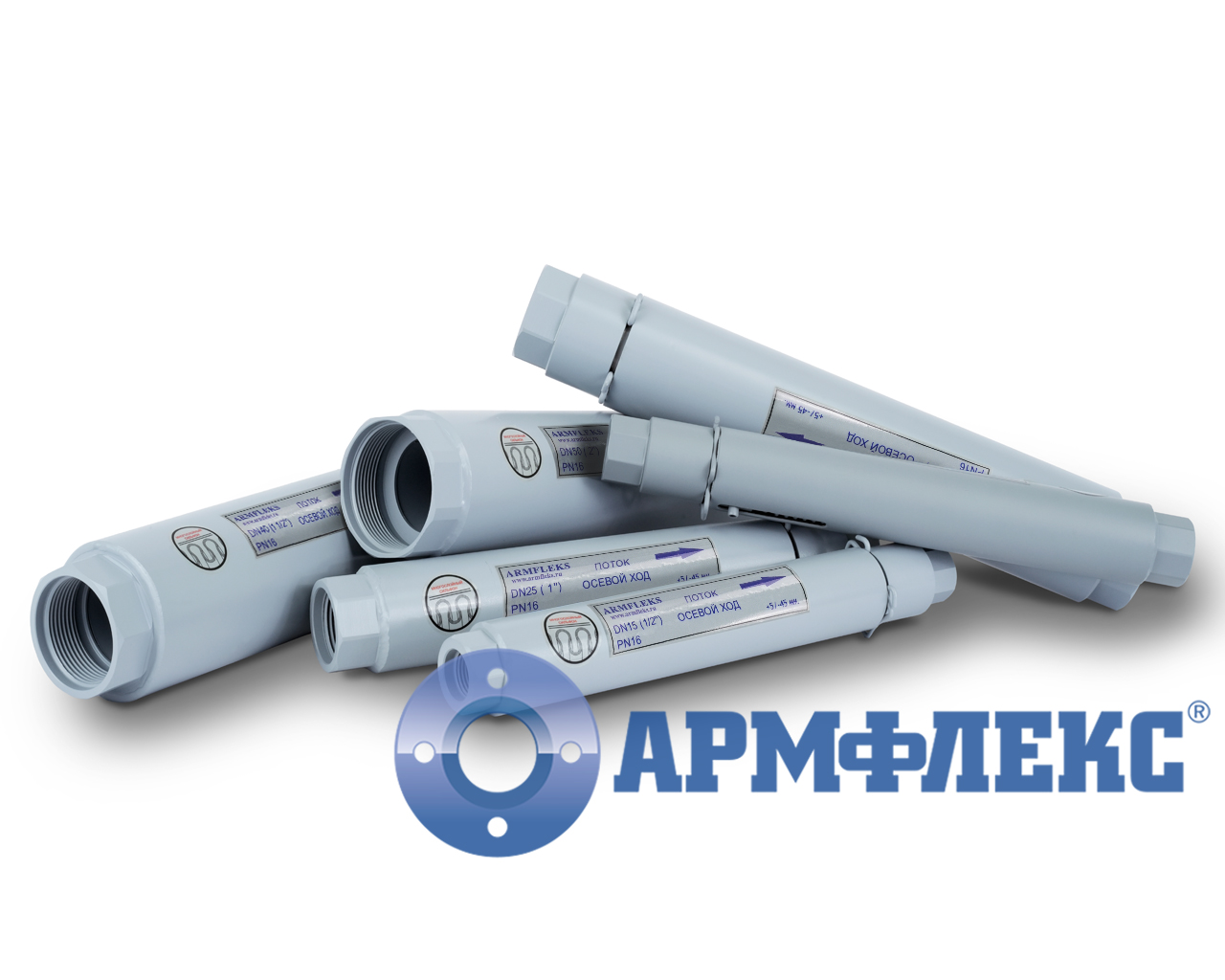

Компенсаторы сильфонные для систем отопления резьбовые

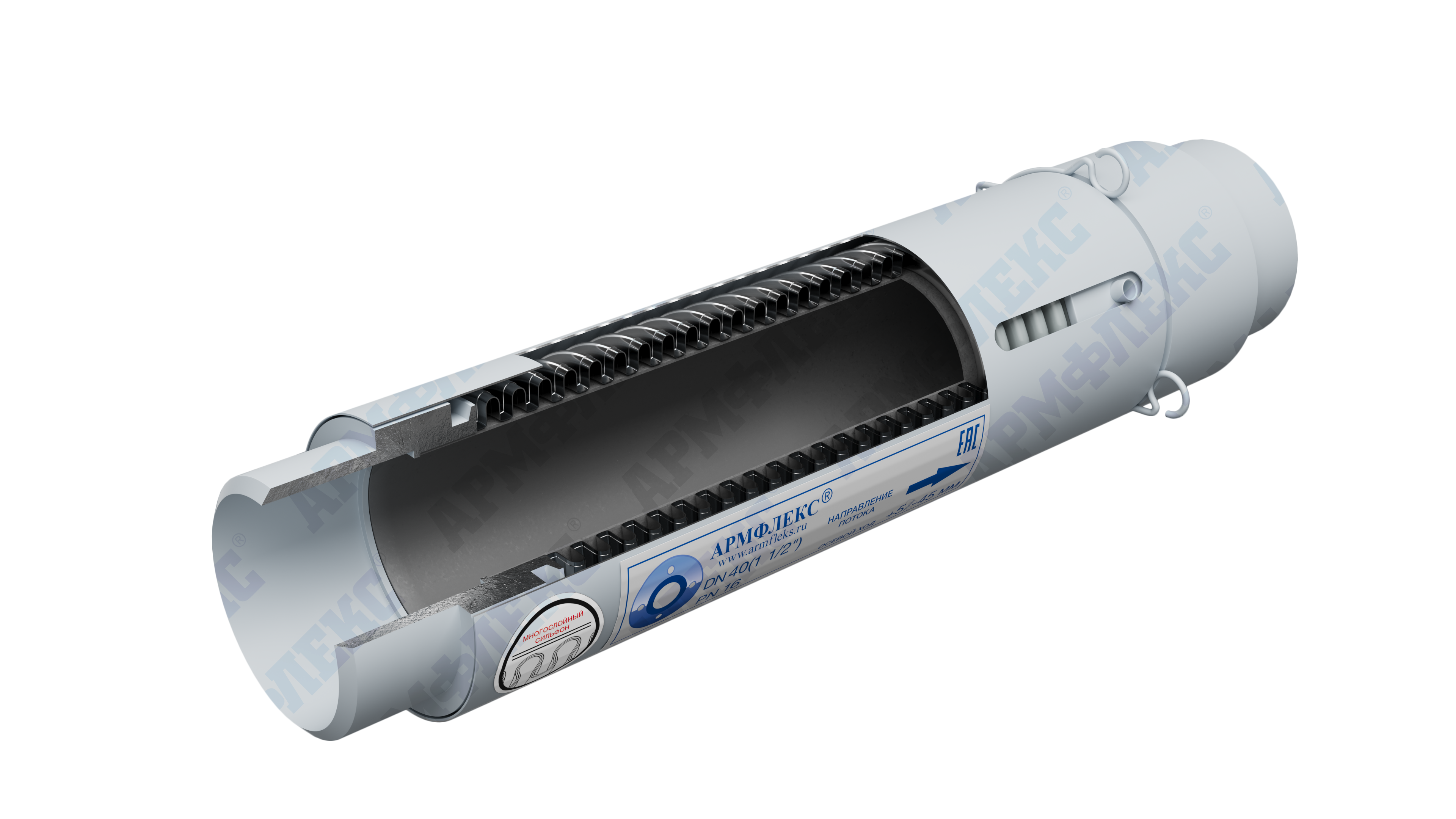

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
ПОД ПРИВАРКУ С МНОГОСЛОЙНЫМ СИЛЬФОНОМ КСОТМ ARM ПКЭ

Антикоррозийное
лакокрасочное покрытие

Возможность исполнения
сильфонного компенсатора
с резьбовым (муфтовым),
приварным и камлок
соединением

до 3000
рабочих циклов
PN
6/10/16/25 кг/см2
DN от 15
до 200 мм
Т, от -40
до +250°С
строительная длина
от 300 мм
наличие
на складе
комплектация компенсатора: защитный кожух,
внутренний экран, ограничитель хода
рабочая среда: вода, пар, газ, нефтепродукты
и другие среды, неагрессивные к материалу изделия
Продукция компании ООО «Армфлекс» сертифицирована и соответствует
действующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов

Внутренний экран защищает
компенсатор от механических
и термических повреждений, прямого
контакта с рабочей средой

Ограничитель хода
обеспечивает контроль
перемещений на трубопроводе,
фиксирует компенсатор
в заданном положении

Защитный кожух защищает устройство
от внешних воздействий

Может быть выполнен из углеродистой
стали или сплава алюминия

Антикоррозийное
лакокрасочное покрытие

Многослойный сильфон изготовлен
в соответствии с ГОСТ 32935-2014

Выполнен из качественной нержавеющей
стали 08Х18Н10Т (AISI 321)

Наличие продукции на складе, сроки изготовления и цену оборудования, просим уточнять в отделе продаж нашей компании.

Осуществляем изготовление продукции по техническим характеристикам и чертежам заказчика. Заявку на изготовление Вы можете отправить по почте pro@armfleks.ru, а также заполнить опросный лист на сайте.

Производим доставку компенсаторов по России, г. Москва собственным автотранспортом, а так же транспортными и курьерскими компаниями.

Конструкционное исполнение сильфонных осевых компенсаторов КСОТМ ARM

Маркировка
Конструкционное исполнение
КОМПЕНСАТОР СИЛЬФОННЫЙ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ КСОТМ ARM ПКЭ С ПАТРУБКАМИ ПОД ПРИВАРКУ

Исполнение: многослойный сильфон с защитным кожухом, внутренним экраном, стопорным кольцом

DN от 15
до 200 мм

PN от 6
до 25 кг/см2

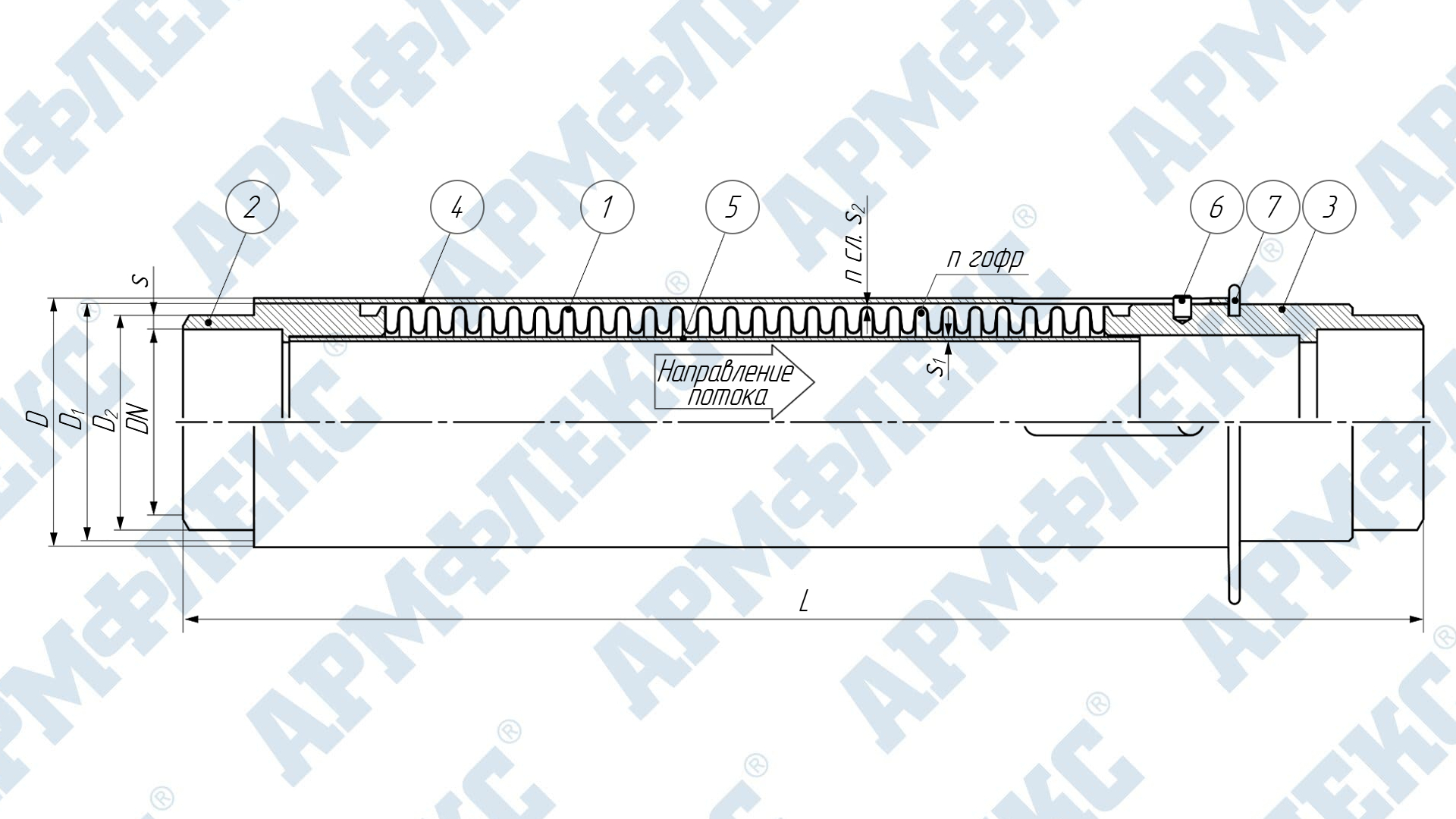

Чертеж компенсатора сильфонного для систем отопления с патрубками под приварку КСОТМ ARM ПКЭ, Армфлекс

1 — сильфон

2 — патрубок

3 — соединительный патрубок

4 — защитный кожух

5 — внутренний экран

6 — ограничитель хода (исполнение от DN15 до DN50)

7 — стопорное кольцо (исполнение от DN15 до DN50)

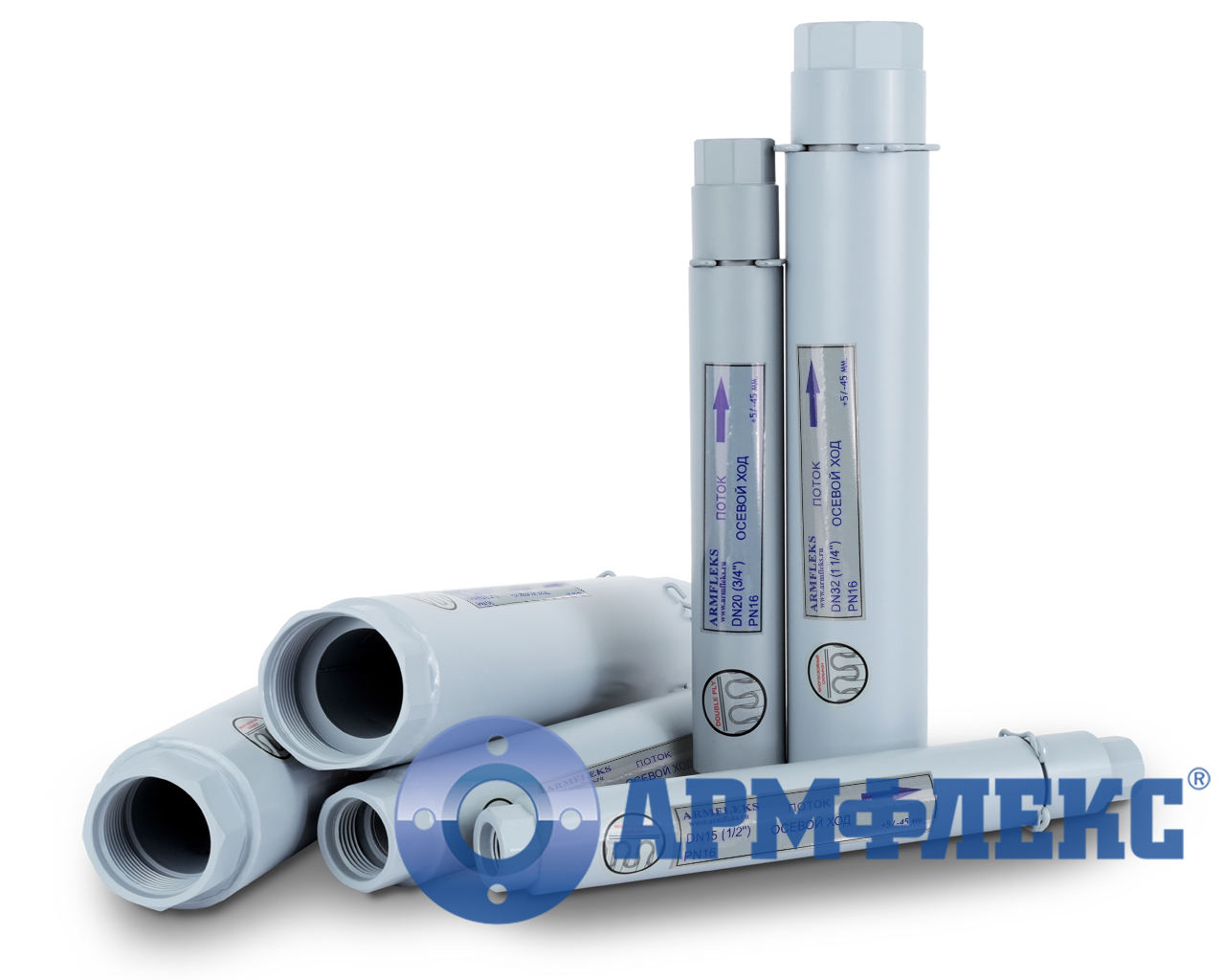

КОМПЕНСАТОР СИЛЬФОННЫЙ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ КСОТМ ARM РКЭ С РЕЗЬБОВЫМ СОЕДИНЕНИЕМ

Исполнение: многослойный сильфон с защитным кожухом, внутренним экраном, ограничителем хода

DN от 15
до 50 мм

PN от 6
до 25 кг/см2

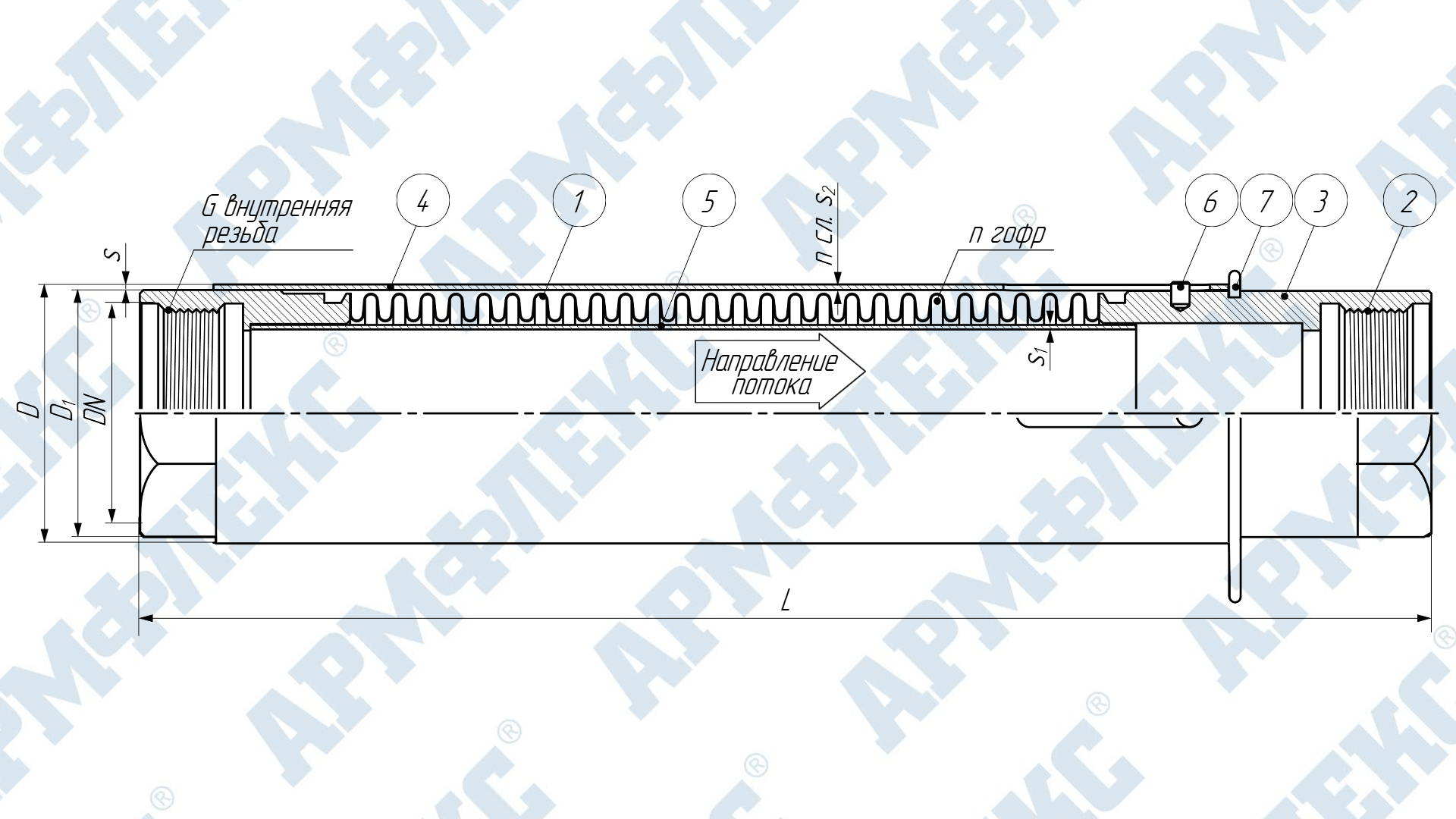

Чертеж компенсатора сильфонного для систем отопления с резьбовым соединением КСОТМ ARM РКЭ, Армфлекс

1 — сильфон

2 — резьбовое соединение

3 — соединительный патрубок

4 — защитный кожух

5 — внутренний экран

6 — ограничитель хода

7 — стопорное кольцо

Компенсатор сильфонный для систем отопления с резьбовым соединением в профиль КСОТМ ARM РКЭ, Армфлекс
КОМПЕНСАТОР СИЛЬФОННЫЙ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ КСОТМ ARM ГКЭ С СОЕДИНЕНИЕМ ГРУВЛОК

Исполнение: многослойный сильфон с защитным кожухом, внутренним экраном, ограничителем хода

DN от 15
до 200 мм

PN от 6
до 25 кг/см2

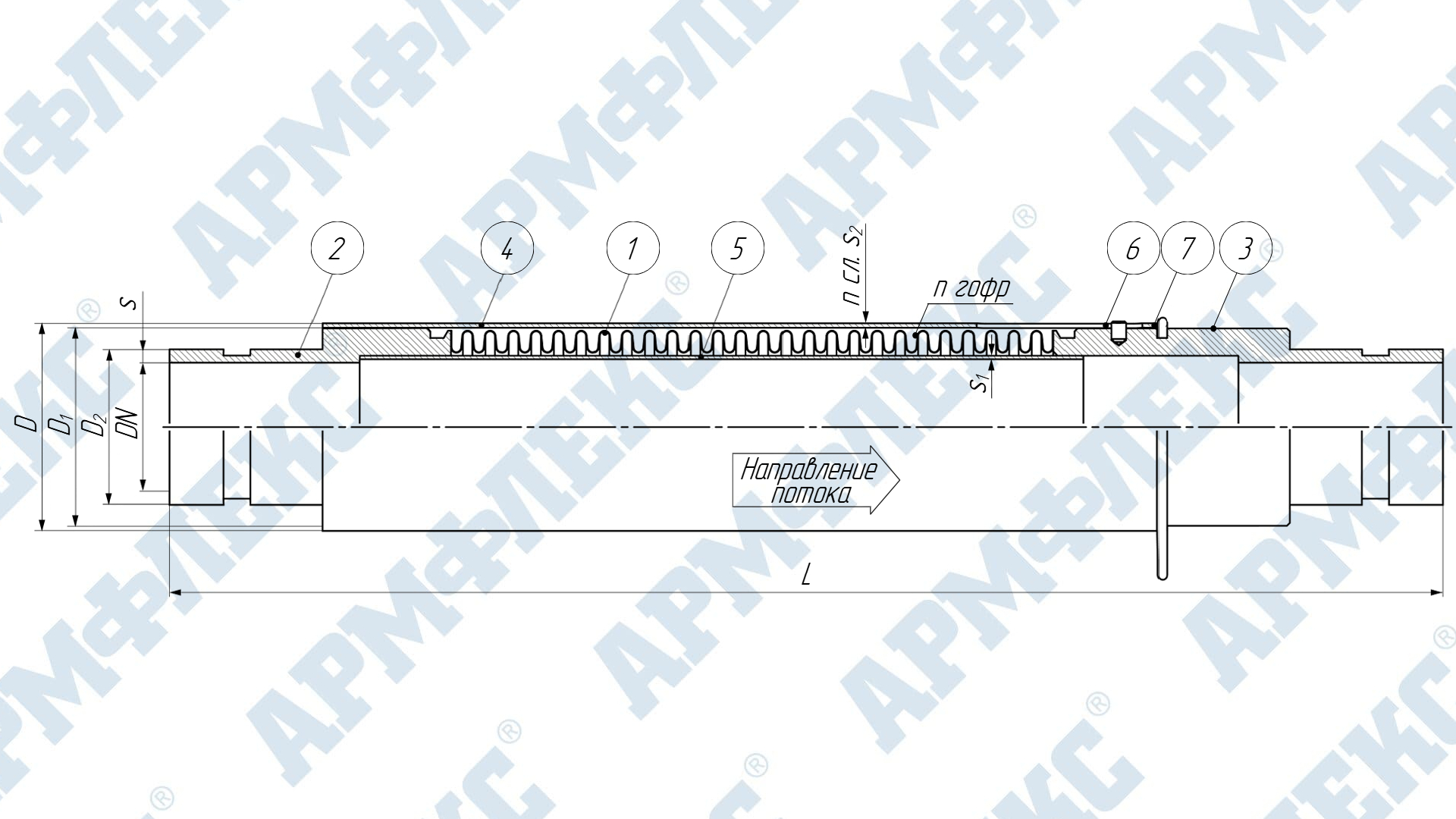

Чертеж компенсатора сильфонного для систем отопления с соединением под грувлок КСОТМ ARM ГКЭ, Армфлекс

1 — сильфон

2 — соединение грувлок

3 — соединительный патрубок

4 — защитный кожух

5 — внутренний экран

6 — ограничитель хода (исполнение от DN15 до DN50)

7 — стопорное кольцо (исполнение от DN15 до DN50)

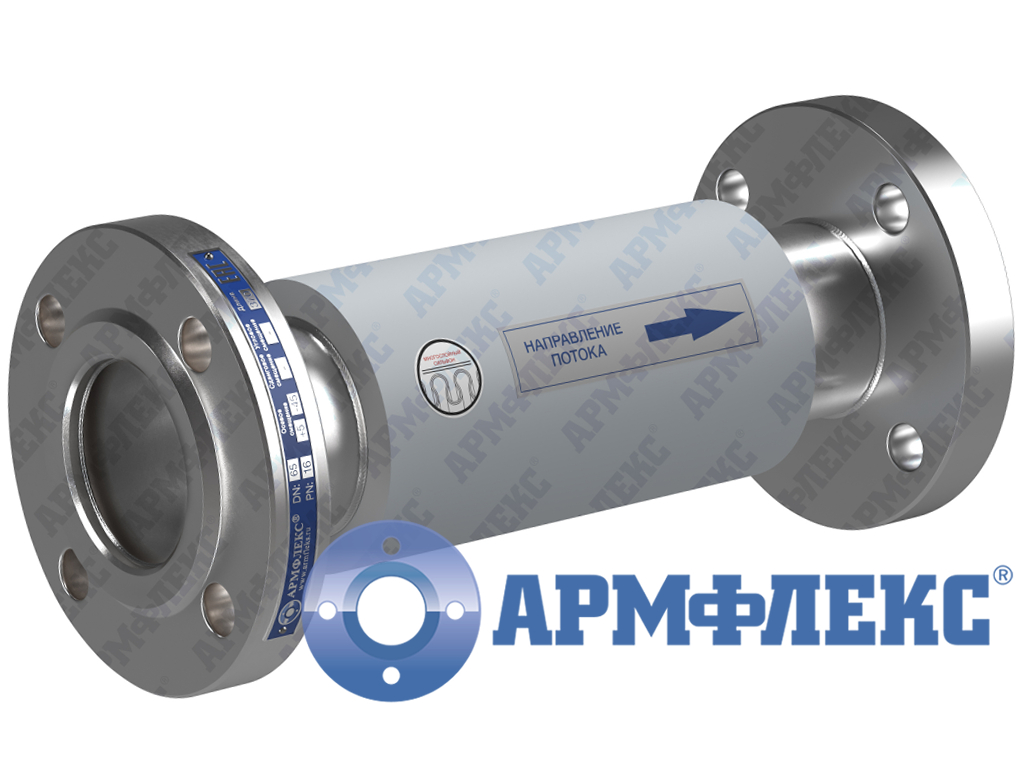

КОМПЕНСАТОР СИЛЬФОННЫЙ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ КСОТМ ARM ФКЭ С ПРИВАРНЫМИ ФЛАНЦАМИ

Исполнение: многослойный сильфон с защитным кожухом, внутренним экраном, ограничителем хода

DN от 65
до 200 мм

PN от 6
до 25 кг/см2

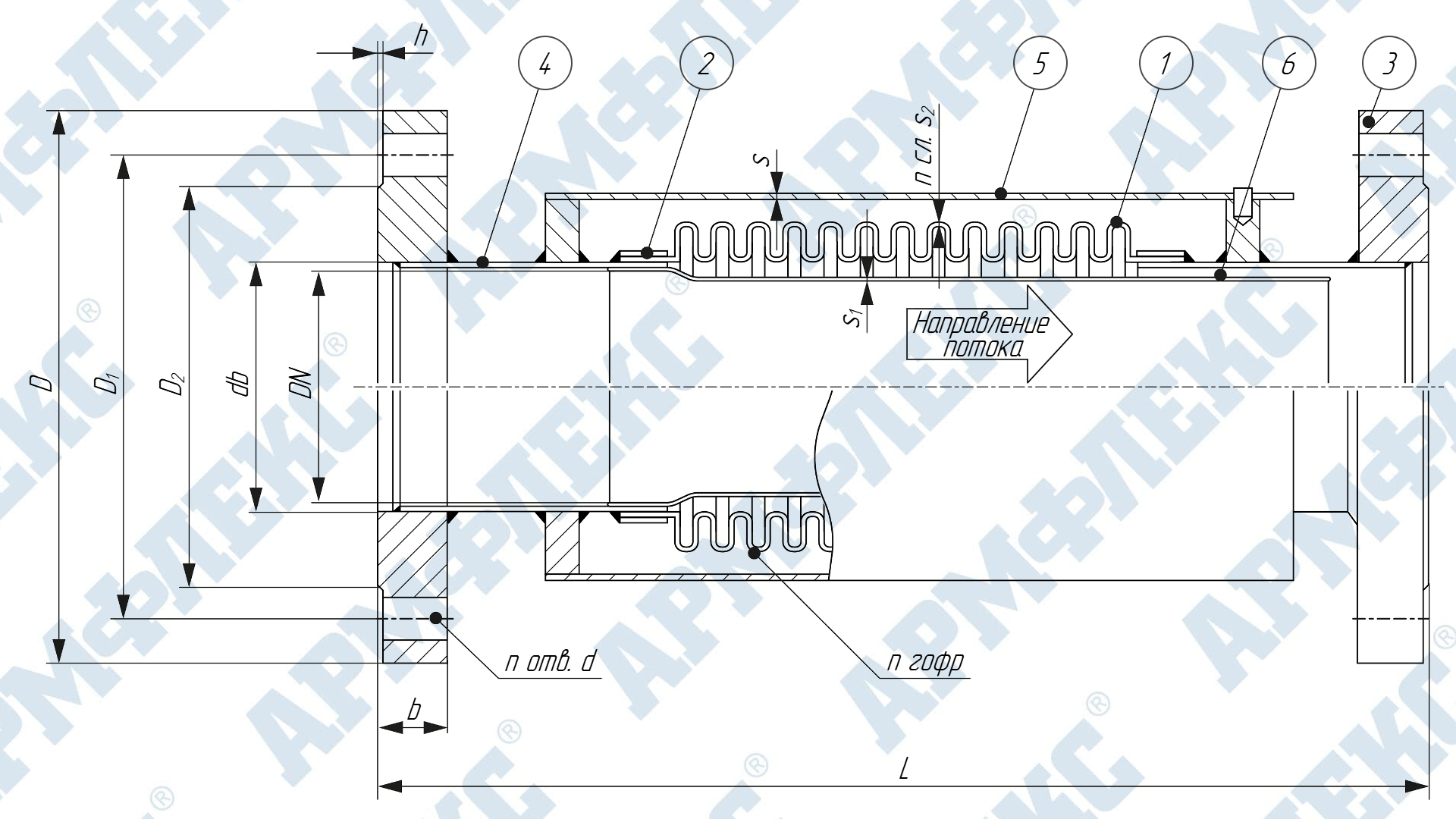

Чертеж компенсатора сильфонного для систем отопления с приварными фланцами КСОТМ ARM ФКЭ, Армфлекс

1 — сильфон

2 — обечайка

3 — фланец

4 — патрубок

5 — защитный кожух

6 — внутренний экран

КОМПЕНСАТОР СИЛЬФОННЫЙ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ КСОТМ ARM ФКЭ С ПОВОРОТНЫМ ФЛАНЦЕМ НА ПРИВАРНОМ КОЛЬЦЕ И ПРИВАРНЫМ ФЛАНЦЕМ

Исполнение: многослойный сильфон с защитным кожухом, внутренним экраном, ограничителем хода

DN от 65
до 200 мм

PN от 6
до 25 кг/см2

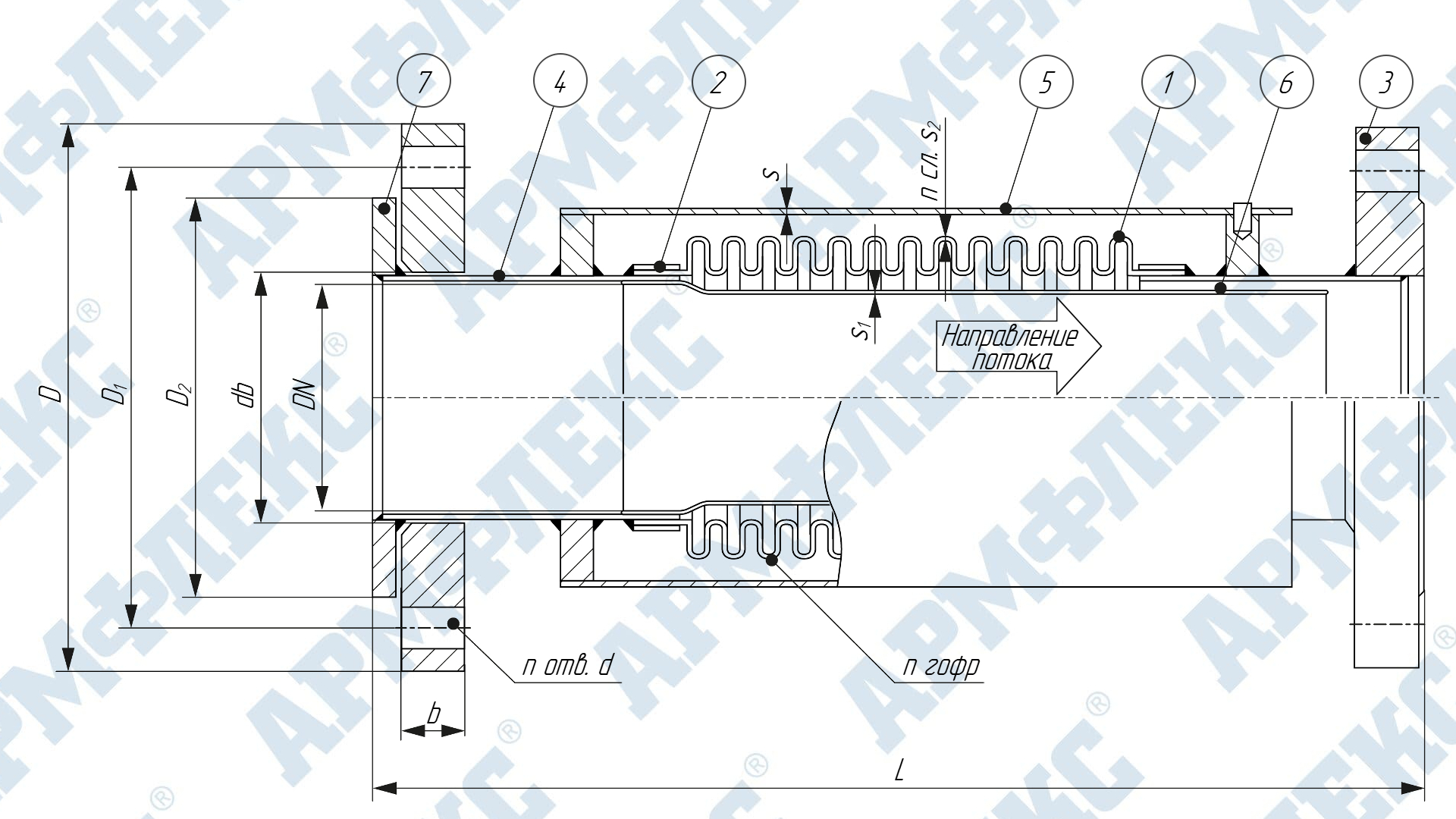

Чертеж компенсатора сильфонного для систем отопления с фланцами Тип 01 и Тип 02 КСОТМ ARM ФКЭ, Армфлекс

1 — сильфон

2 — обечайка

3 — фланец

4 — патрубок

5 — защитный кожух

6 — внутренний экран

7 — кольцо приварное

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ СИЛЬФОННЫХ КОМПЕНСАТОРОВ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ КСОТМ ARM ПОД ПРИВАРКУ

Чертеж КСОТМ ARM ПКЭ, Армфлекс

1 — сильфон

2 — патрубок

3 — соединительный патрубок

4 — защитный кожух

5 — внутренний экран

6 — ограничитель хода (исполнение от DN15 до DN50)

7 — стопорное кольцо (исполнение от DN15 до DN50)

Номинальный
диаметр

Номинальное
давление

Осевой
ход

Размеры конструкции

Осевая жесткость

Эффективная площадь

Вес

DN, мм

PN, кг/см<&sup>2

мм

D, мм

D1,мм

D2,мм

L, мм

Н/мм

см2

~кг

15

10,16

50 (+5;-45)

40

36,5

21,3

300

24

10

0,75

20

10,16

50 (+5;-45)

40

36,5

26,9

300

26

11

0,8

25

10,16

50 (+5;-45)

48

44,5

33,7

300

28

12

1,1

32

10,16

50 (+5;-45)

60

56,5

42,4

350

30

14

1,9

40

10,16

50 (+5;-45)

70

66,5

48,3

350

45

24

2,7

50

10,16

50 (+5;-45)

70

66,5

60,3

350

59

37

3,1

65

10,16

50 (+5;-45)

107

-

76

350

68

58

3,8

80

10,16

50 (+5;-45)

127

-

89

350

80

83

4,5

100

10,16

50 (+5;-45)

150

-

108

350

97

133

7

125

10,16

50 (+5;-45)

176

-

133

350

134

179

8,5

150

10,16

50 (+5;-45)

212

-

159

350

258

248

9,9

200

10,16

50 (+5;-45)

263

-

219

350

315

415

11,0

Изготовление продукции по чертежам и с техническими характеристиками заказчика.
Производитель оставляет за собой право на внесение изменений в конструкцию изделий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ СИЛЬФОННЫХ КОМПЕНСАТОРОВ ДЛЯ ОТОПЛЕНИЯ КСОТМ ARM ПОД ПРИВАРКУ

СТАНДАРТНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм
от 15 до 200
Номинальное давление PN кг/см², бар
10, 16
Рабочая температура T, °С
от -40 до 425
Осевой ход, мм
50 (+5;-45)
Рабочая среда
Вода, пар и другие не агрессивные среды
Количество рабочих циклов
до 1 000 на полный рабочий ход

Материалы

СИЛЬФОН
ГОСТ
08Х18Н10T
DIN
X6CrNi18-10
AISI, ASTM
321
EN
1.4541
ЭКРАН
ГОСТ
08Х18Н10
DIN
X5CrNi18-10
AISI, ASTM
304
EN
1.4301
ПАТРУБКИ/ЗАЩИТНЫЙ КОЖУХ/ОГРАНИЧИТЕЛЬ ХОДА
ГОСТ
Ст.20, Ст3сп
DIN
St 35, St 37-2
AISI, ASTM
A105 (1020), А570 (1017М)
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038)
Покрытие
Антикоррозийное лакокрасочное покрытие
Компенсаторы для систем отопления комплектуются: защитным кожухом, внутренним экраном, ограничителям хода в стандартном исполнении

Под номинальным давлением (PN) следует понимать наибольшее избыточное давление при температуре среды 293 К (20°С), при котором допустима длительная работа арматуры и деталей трубопровода, имеющих заданные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках их прочности, соответствующих температуре 293 К (20°С).
Выбор материалов изделия устанавливается соответствующими стандартами и нормативно-технической документацией в зависимости от назначения, параметров (температуры, давления) и условного прохода.

Номинальное, рабочее и пробное давление рассчитывается в зависимости от сложности конструкции компенсатора, его технических характеристик, условий эксплуатации, в соответствии с ТУ 3695-001-63575782-2015, нормативно-технической документацией, ГОСТ 356-80 «Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды», ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний», ГОСТ 32935-2014 «Компенсаторы сильфонные металлические для тепловых сетей. Общие технические условия»

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм
от 15 до 200
Номинальное давление PN кг/см², бар
от 6 до 25
Рабочая температура T, °С
от -80 до 600
Осевой ход, мм
до 100
Рабочая среда
Вода, пар и другие не агрессивные среды
Количество рабочих циклов
до 3 000 на полный рабочий ход

Материалы

СИЛЬФОН
ГОСТ
08Х18Н10, 08Х18Н10T, 08Х16Н11М3, 08Х17Н13М2Т, 20Х23H13
DIN
X5CrNi18-10, X6CrNi18-10, X5CrNiMo17-12-2, X6CrNiMoTi17-12-2, X12CrNi23-13
AISI, ASTM
304, 321, 316, 316Ti, 309
EN
1.4301, 1.4541, 1.4401, 1.4571, 1.4833
ЭКРАН
ГОСТ
Ст.20, Ст3сп, 08Х18Н10, 08Х18Н10T, 08Х16Н11М3, 08Х17Н13М2Т, 20Х23H13
DIN
St 35, St 37-2, X5CrNi18-10, X6CrNi18-10, X5CrNiMo17-12-2, X6CrNiMoTi17-12-2, X12CrNi23-13
AISI, ASTM
A105 (1020), А570 (1017М), 304, 321, 316, 316Ti, 309
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301,  1.4541, 1.4401, 1.4571, 1.4833
ПАТРУБКИ/ЗАЩИТНЫЙ КОЖУХ/ОГРАНИЧИТЕЛЬ ХОДА
ГОСТ
Ст.20, Ст3сп, 09Г2С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2
DIN
St 35, St 37-2, 13Mn6, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiMoTi17-12-2, X15CrNiSi20-12
AISI, ASTM
A105 (1020), А570 (1017М), A 516-60, 304, 316, 316Ti, 309
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038), 09G2S, 1.4301, 1.4401, 1.4571, 1.4828
Покрытие
Антикоррозийное
лакокрасочное покрытие
(углеродистая сталь)
Комплектация компенсаторов: защитным кожухом, внутренним экраном, ограничительной арматурой производится по запросу заказчика

Под номинальным давлением (PN) следует понимать наибольшее избыточное давление при температуре среды 293 К (20°С), при котором допустима длительная работа арматуры и деталей трубопровода, имеющих заданные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках их прочности, соответствующих температуре 293 К (20°С).
Выбор материалов изделия устанавливается соответствующими стандартами и нормативно-технической документацией в зависимости от назначения, параметров (температуры, давления) и условного прохода.

Номинальное, рабочее и пробное давление рассчитывается в зависимости от сложности конструкции компенсатора, его технических характеристик, условий эксплуатации, в соответствии с ТУ 3695-001-63575782-2015, нормативно-технической документацией, ГОСТ 356-80 «Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды», ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний», ГОСТ 32935-2014 «Компенсаторы сильфонные металлические для тепловых сетей. Общие технические условия»


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ СИЛЬФОННЫХ КОМПЕНСАТОРОВ ДЛЯ СИСТЕМ ОТОПЛЕНИЯ КСОТМ ARM С РЕЗЬБОВЫМ СОЕДИНЕНИЕМ

Чертеж КСОТМ ARM РКЭ, Армфлекс

1 — сильфон

2 — резьбовое соединение

3 — соединительный патрубок

4 — защитный кожух

5 — внутренний экран

6 — ограничитель хода

7 — стопорное кольцо

Чертеж КСОТМ ARM РКЭ в профиль, Армфлекс

Номинальный
диаметр

Номинальное
давление

Осевой
ход

Размеры конструкции

Осевая жесткость

Эффективная площадь

Вес

DN, мм

PN, кг/см2

мм

G, дюйм

D,мм

D1,мм

S, мм

L, мм

Н/мм

см2

~кг

15

10,16

50 (+5;-45)

1/2

40

36,5

32

300

36

10

0,7

20

10,16

50 (+5;-45)

3/4

40

36,5

32

300

38

11

0,74

25

10,16

50 (+5;-45)

1

48

44,5

41

300

40

12

1,1

32

10,16

50 (+5;-45)

1 1/4

60

56,5

50

350

43

14

1,8

40

10,16

50 (+5;-45)

1 1/2

70

66,5

55

350

65

24

2,8

50

10,16

50 (+5;-45)

2

70

66,5

65

350

86

37

3,1

Изготовление продукции по чертежам и с техническими характеристиками заказчика.
Производитель оставляет за собой право на внесение изменений в конструкцию изделий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ СИЛЬФОННЫХ КОМПЕНСАТОРОВ ДЛЯ ОТОПЛЕНИЯ КСОТМ ARM С РЕЗЬБОВЫМ СОЕДИНЕНИЕМ

СТАНДАРТНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм
от 15 до 50
Номинальное давление PN кг/см², бар
10, 16
Рабочая температура T, °С
от -40 до 250
Осевой ход, мм
50 (+5;-45)
Рабочая среда
Вода, пар и другие не агрессивные среды
Количество рабочих циклов
от 50 до 1 000 на полный рабочий ход
Параметры резьбового соединения на компенсаторах соответствуют стандарту ГОСТ 6357-81

Материалы

СИЛЬФОН
ГОСТ
08Х18Н10T
DIN
X6CrNi18-10
AISI, ASTM
321
EN
1.4541
ЭКРАН
ГОСТ
08Х18Н10
DIN
X5CrNi18-10
AISI, ASTM
304
EN
1.4301
РЕЗЬБОВОЕ СОЕДИНЕНИЕ/ЗАЩИТНЫЙ КОЖУХ/ОГРАНИЧИТЕЛЬ ХОДА
ГОСТ
Ст.20, Ст3сп
DIN
St 35, St 37-2
AISI, ASTM
A105 (1020), А570 (1017М)
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038)
Покрытие
Антикоррозийное лакокрасочное покрытие
Компенсаторы для систем отопления комплектуются: защитным кожухом, внутренним экраном, ограничителям хода в стандартном исполнении

Под номинальным давлением (PN) следует понимать наибольшее избыточное давление при температуре среды 293 К (20°С), при котором допустима длительная работа арматуры и деталей трубопровода, имеющих заданные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках их прочности, соответствующих температуре 293 К (20°С).
Выбор материалов изделия устанавливается соответствующими стандартами и нормативно-технической документацией в зависимости от назначения, параметров (температуры, давления) и условного прохода.

Номинальное, рабочее и пробное давление рассчитывается в зависимости от сложности конструкции компенсатора, его технических характеристик, условий эксплуатации, в соответствии с ТУ 3695-001-63575782-2015, нормативно-технической документацией, ГОСТ 356-80 «Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды», ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний», ГОСТ 32935-2014 «Компенсаторы сильфонные металлические для тепловых сетей. Общие технические условия»

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм
от 15 до 50
Номинальное давление PN кг/см², бар
от 6 до 25
Рабочая температура T, °С
от -80 до 600
Осевой ход, мм
до 200
Рабочая среда
Вода, пар и другие не агрессивные среды
Количество рабочих циклов
до 10 000 на полный рабочий ход
Параметры резьбовых соединений на компенсаторах определяются в соответствии с запросом заказчика

Материалы

СИЛЬФОН
ГОСТ
08Х18Н10, 08Х18Н10T, 08Х16Н11М3, 08Х17Н13М2Т, 20Х23H13
DIN
X5CrNi18-10, X6CrNi18-10, X5CrNiMo17-12-2, X6CrNiMoTi17-12-2, X12CrNi23-13
AISI, ASTM
304, 321, 316, 316Ti, 309
EN
1.4301, 1.4541, 1.4401, 1.4571, 1.4833
ЭКРАН
ГОСТ
Ст.20, Ст3сп, 08Х18Н10, 08Х18Н10T, 08Х16Н11М3, 08Х17Н13М2Т, 20Х23H13
DIN
St 35, St 37-2, X5CrNi18-10, X6CrNi18-10, X5CrNiMo17-12-2, X6CrNiMoTi17-12-2, X12CrNi23-13
AISI, ASTM
A105 (1020), А570 (1017М), 304, 321, 316, 316Ti, 309
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4541, 1.4401, 1.4571, 1.4833
РЕЗЬБОВОЕ СОЕДИНЕНИЕ/ЗАЩИТНЫЙ КОЖУХ/ОГРАНИЧИТЕЛЬ ХОДА
ГОСТ
Ст.20, Ст3сп, 09Г2С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2
DIN
St 35, St 37-2, 13Mn6, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiMoTi17-12-2, X15CrNiSi20-12
AISI, ASTM
A105 (1020), А570 (1017М), A 516-60, 304, 316, 316Ti, 309
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038), 09G2S, 1.4301, 1.4401, 1.4571, 1.4828
Покрытие
Антикоррозийное
лакокрасочное покрытие
(углеродистая сталь)
Комплектация компенсаторов: защитным кожухом, внутренним экраном, ограничительной арматурой производится по запросу заказчика

Под номинальным давлением (PN) следует понимать наибольшее избыточное давление при температуре среды 293 К (20°С), при котором допустима длительная работа арматуры и деталей трубопровода, имеющих заданные размеры, обоснованные расчетом на прочность при выбранных материалах и характеристиках их прочности, соответствующих температуре 293 К (20°С).
Выбор материалов изделия устанавливается соответствующими стандартами и нормативно-технической документацией в зависимости от назначения, параметров (температуры, давления) и условного прохода.

Номинальное, рабочее и пробное давление рассчитывается в зависимости от сложности конструкции компенсатора, его технических характеристик, условий эксплуатации, в соответствии с ТУ 3695-001-63575782-2015, нормативно-технической документацией, ГОСТ 356-80 «Арматура и детали трубопроводов. Давления условные, пробные и рабочие. Ряды», ГОСТ 33257-2015 «Арматура трубопроводная. Методы контроля и испытаний», ГОСТ 32935-2014 «Компенсаторы сильфонные металлические для тепловых сетей. Общие технические условия»



ОБЛАСТЬ ПРИМЕНЕНИЯ СИЛЬФОННЫХ КОМПЕНСАТОРОВ КСОТМ ARM

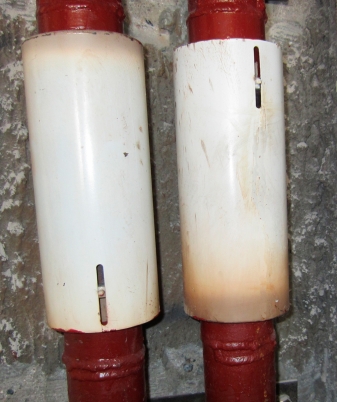

Применение сильфонных компенсаторов с системе отопления высотного здания

Сильфонные осевые компенсаторы для систем отопления КСОТМ ARM применяются для обеспечения надежности и долговечности эксплуатации в инженерных системах строительной отрасли, в частности систем отопления и водоснабжения высотных зданий и сооружений за счёт компенсации осевых тепловых расширений, перепадов давления рабочей среды.

Выбор компенсатора для систем отопления и водоснабжения зависит от множества факторов, включающих рабочее давление, температуру рабочей среды, диаметр и материал трубопровода, тип присоединительной арматуры, расчет смещения трубопровода, место установки. На стальных трубопроводах отопления и водоснабжения в основном устанавливают компенсаторы сильфонные под приварку, на трубопроводах из полипропилена и металлопластика, используются устройства с фланцевой или резьбовой присоединительной арматурой.

Правильная и безопасная работа компенсаторов возможна только в правильно спроектированном трубопроводе и при соблюдении всех правил хранения, монтажа и эксплуатации компенсаторов. Регулярное техническое обслуживание и контроль состояния компенсаторов также необходимы для поддержания их работоспособности и предотвращения потенциальных проблем.

Интеллектуальная собственность, копирование запрещено

Есть вопросы? Мы ответим!

Отправляя форму, я даю согласие на обработку персональных данных. Подробнее об обработке в Политике
