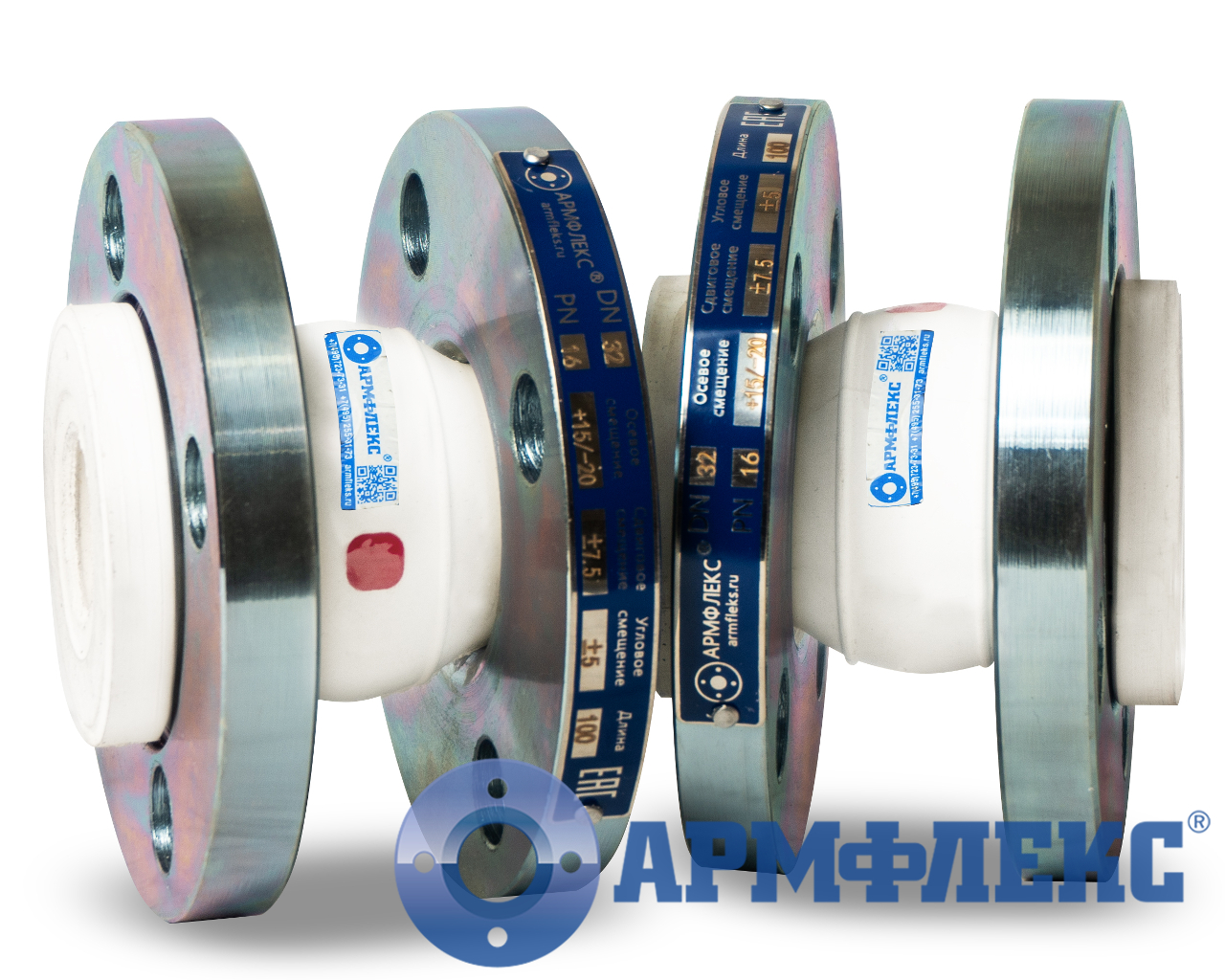

Компенсаторы резиновые фланцевые КР ARM Ф

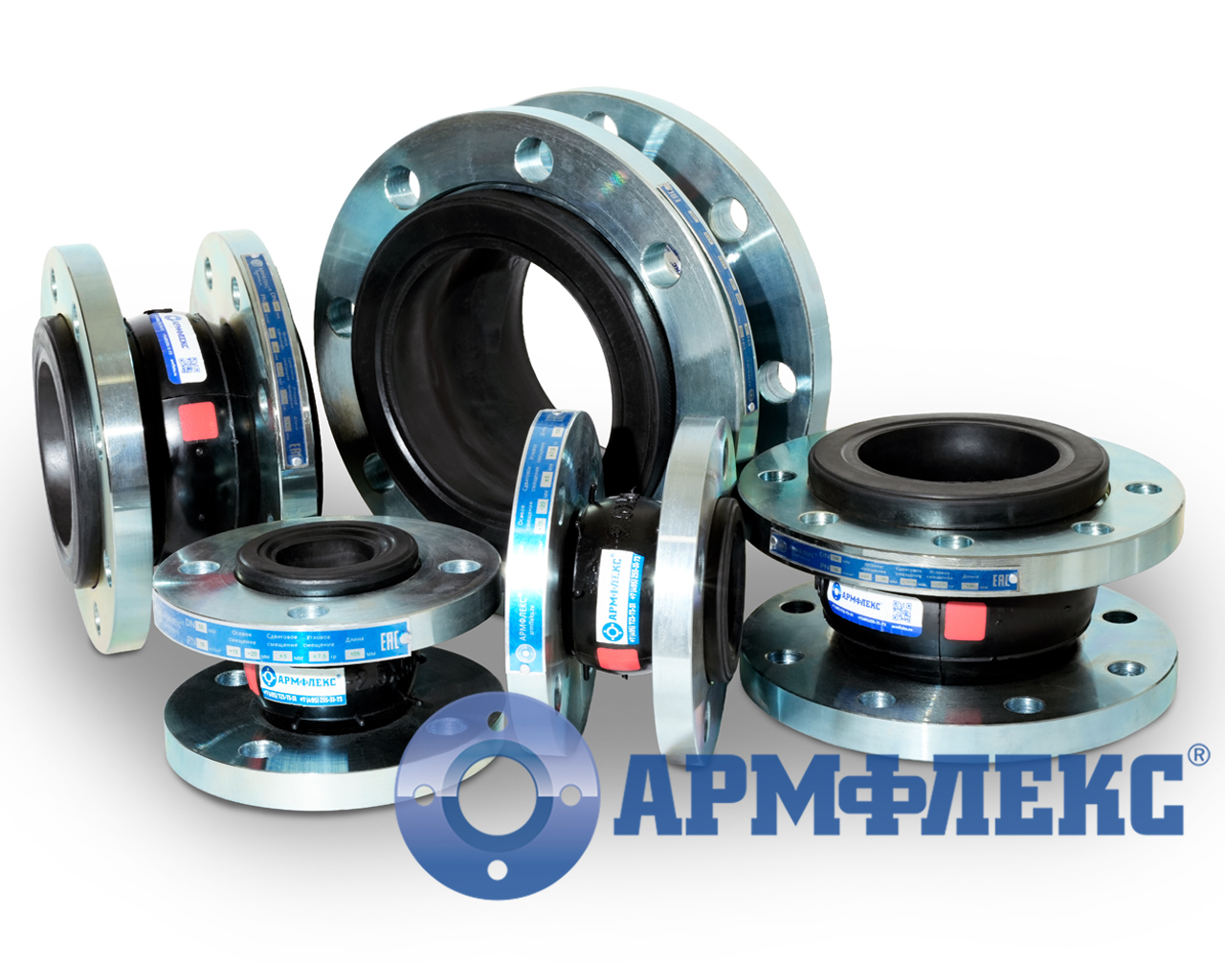

Компенсатор резиновый фланцевый предназначен для компенсации осевых, сдвиговых, угловых перемещений. Сильфон резинового антивибрационного компенсатора (гибкая вставка, вибровставка) выполнен из качественной износостойкой резины по технологии послойного нанесения, усилен внутренним армирующим кольцом и внутренним армирующим кордом. Изделия комплектуются фланцами для монтажа на трубопроводах и оборудовании. В зависимости от исполнения, изделие может быть оснащено: внутренним экраном, ограничительной, направляющей арматурой, опорным кольцом, футеровкой PTFE.

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
РЕЗИНОВЫХ ФЛАНЦЕВЫХ КР ARM Ф

до 1О ООО
рабочих циклов

PN от вакуума
до 25 кг/см²

DN от 25
до 1200 мм

Т, от -40
до +140°С

строительная длина
по запросу клиента

наличие
на складе

возможность комплектации
компенсатора защитным
кожухом, внутренним
экраном, ограничительной,
направляющей арматурой,
опорным кольцом

Продукция компании ООО «Армфлекс» сертифицирована и соответствует
действующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов

Присоединительные размеры и толщина
свободных (поворотных) фланцев в соответствии
ГОСТ 33259-2015 и по запросу клиента

Большой выбор материалов стали фланцев:
Ст. 20, Ст3сп, чугун, 09Г2С, 03Х17Н14М3, ОЗХ18Н11,
08Х16Н11МЗ, 08Х17Н13М2, О8Х17Н1ЗМ2Т, 08Х18Н10,
08Х18Н1ОТ, 10Х23Н18, 20Х23Н13, 20Х23Н18

Несколько вариантов покрытий
присоединительных элементов:
Антикоррозийное лакокрасочное покрытие/
Антикоррозийное гальваническое цинковое
покрытие

Внутренний армирующий корд (сетка полиамид-
нейлона/ армирование кевларом (параарамидное
волокно)

Внутреннее
армирующее кольцо
усиливает сопряжение
каркаса сильфона
и фланца

Сильфон выполнен
из качественной износостойкой резины
по технологии послойного нанесения

Большой выбор материалов сильфона: ЕРDМ, NBR,
HNBR, CIIR, IIR, VIТON (FKM, FPM), HYPALON (CSM),
NR, NEOPREN (CR), SBR, BR, футеровка PTFE (фторопластом),
3-х слойный (ЕРDМ, NBR, PTFE) и др.

Выполним расчет, подбор изделий по техническим характеристикам потребителей. В наличие на складе большой ассортимент стандартной продукции. Уточнить цену и наличие продукции, можно в отделе продаж нашей компании.

Осуществляем доставку компенсаторов по России, г. Москва собственным автотранспортом, а так же транспортными и курьерскими компаниями.

Конструкционное исполнение компенсаторов резиновых фланцевых КР АРМ Ф Основные размеры резиновых компенсаторов КР АРМ Ф Технические характеристики и материалы Область применения

КОНСТРУКЦИЯ КОМПЕНСАТОРОВ РЕЗИНОВЫХ ФЛАНЦЕВЫХ КР ARM Ф

Маркировка

Конструкционное исполнение

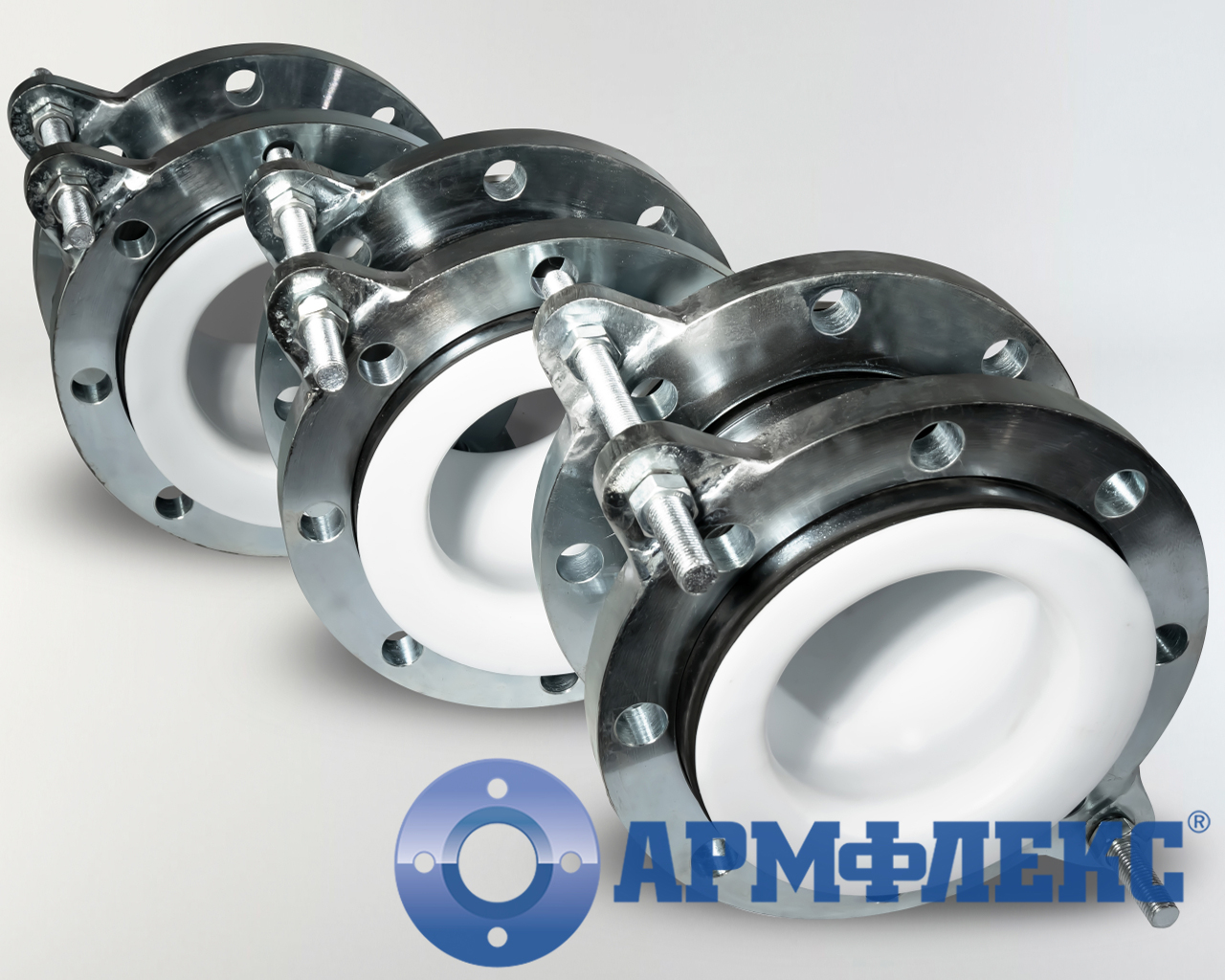

КОМПЕНСАТОР
РЕЗИНОВЫЙ ФЛАНЦЕВЫЙ
КР ARM Ф

Варианты исполнений: с защитным кожухом, внутренним экраном, ограничительной арматурой, опорным кольцом, внутренней футеровкой PTFE

PN от вакуума
до 16 кг/см²

DN от 25
до 1200 мм

КОМПЕНСАТОР
РЕЗИНОВЫЙ ФЛАНЦЕВЫЙ

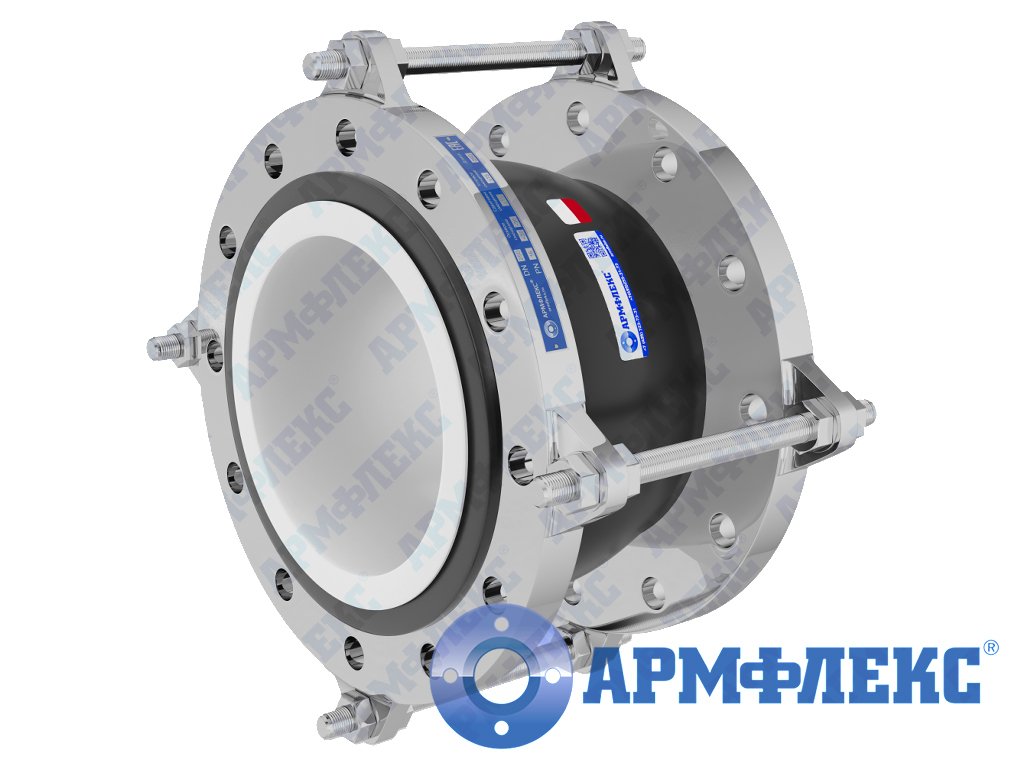

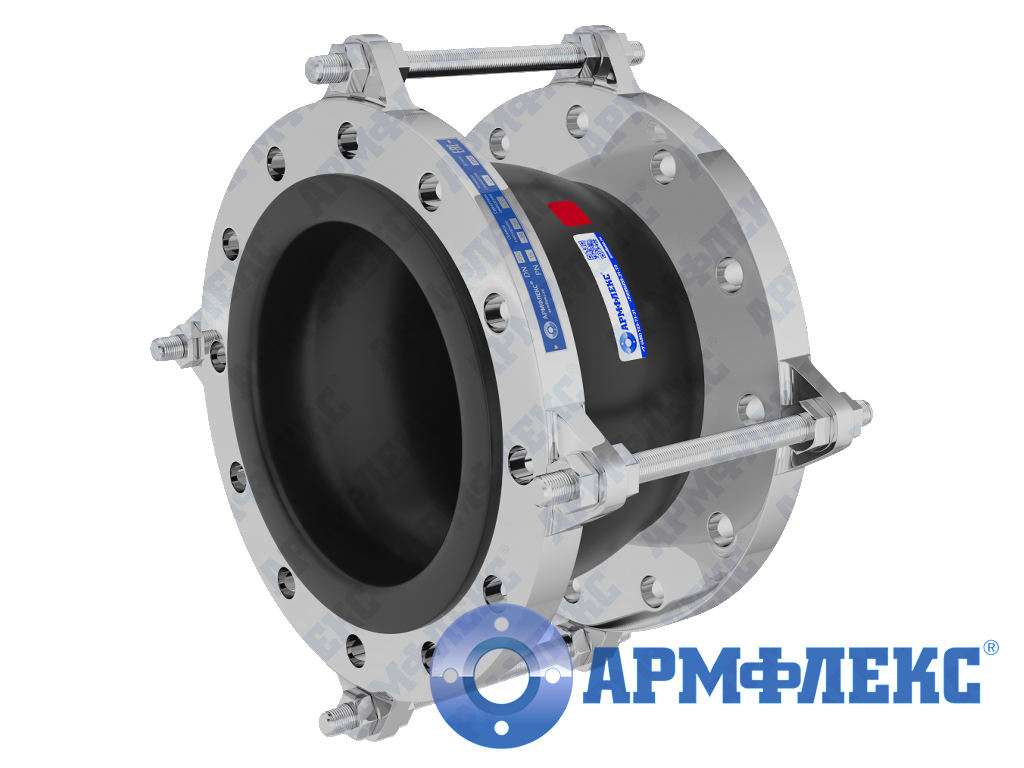

КР ARM ФО

Варианты исполнений: с защитным кожухом, внутренним экраном, опорным кольцом, внутренней футеровкой PTFE

PN
25 кг/см²

DN от 25
до 800 мм

КОМПЕНСАТОР
РЕЗИНОВЫЙ ФЛАНЦЕВЫЙ
КР ARM ФФП

Варианты исполнений: с защитным кожухом, внутренним экраном, ограничительной арматурой, опорным кольцом

PN от вакуума
до 16 кг/см²

DN от 25
до 1200 мм

КОМПЕНСАТОР
РЕЗИНОВЫЙ ФЛАНЦЕВЫЙ
КР ARM ФФПО

Варианты исполнений: с защитным кожухом, внутренним экраном, опорным кольцом

PN
25 кг/см²

DN от 25
до 800 мм

КОМПЕНСАТОРЫ РЕЗИНОВЫЕ ФЛАНЦЕВЫЕ КР ARM Ф СТАНДАРТНОГО ИСПОЛНЕНИЯ

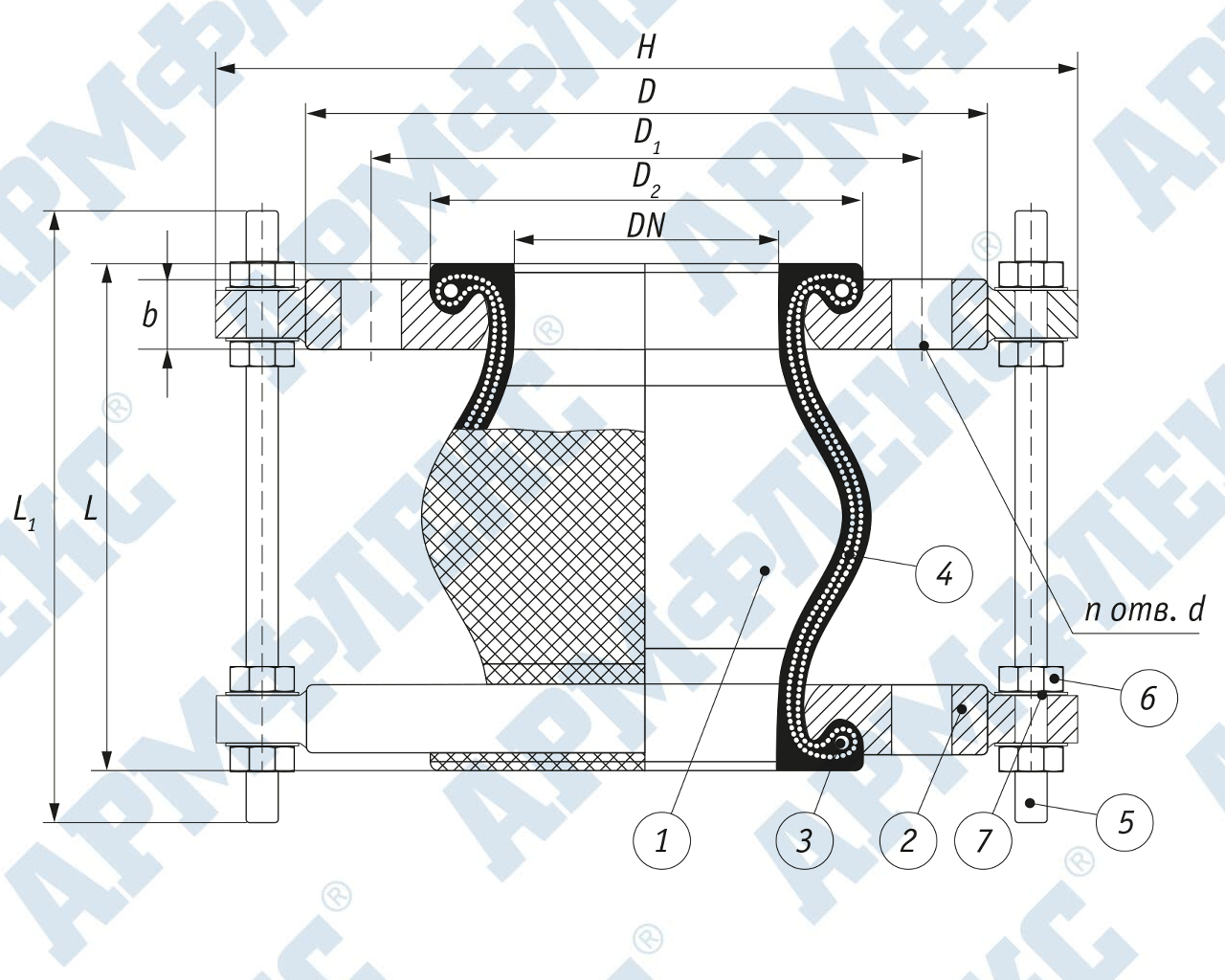

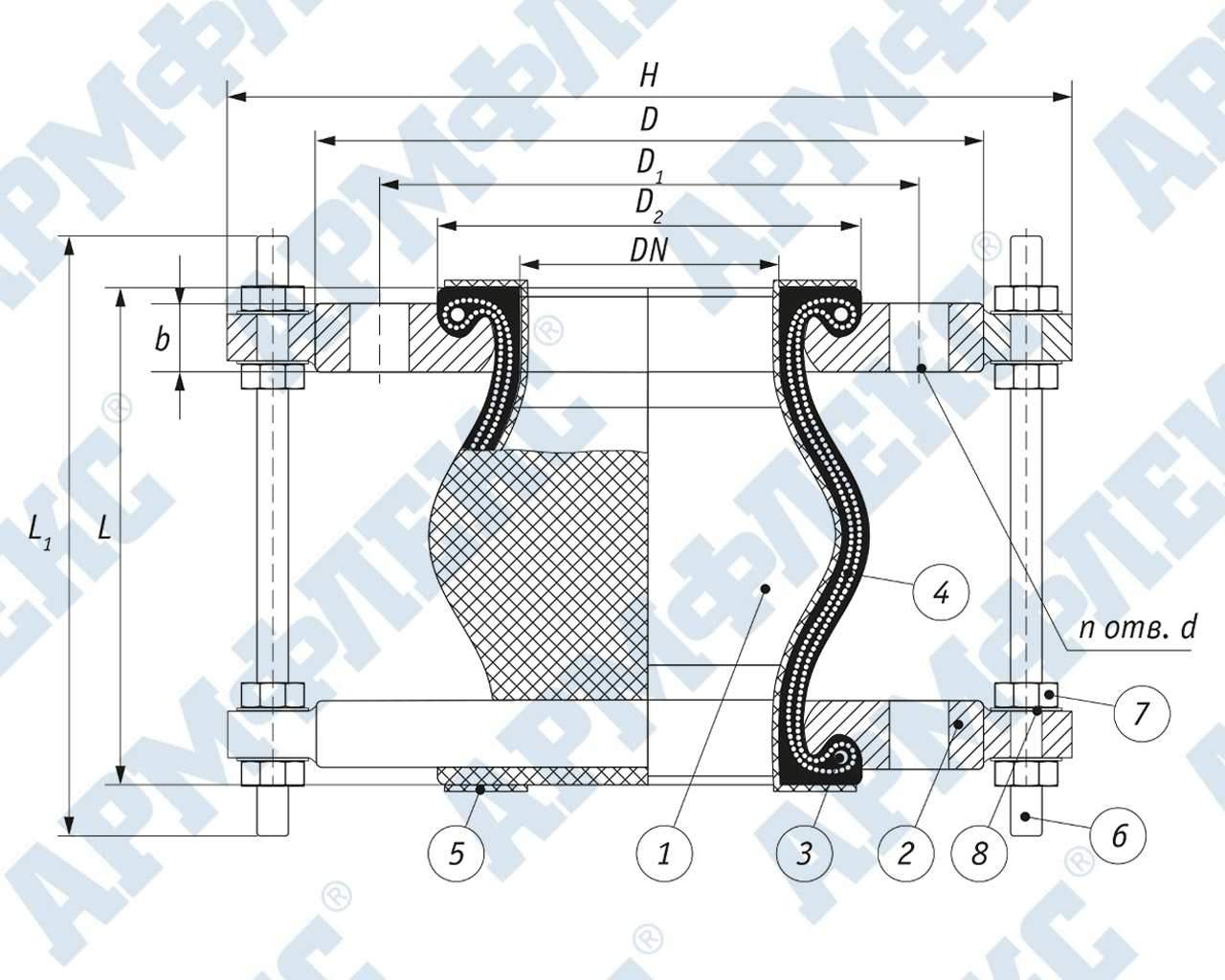

1 — сильфон

2 — фланец

3 — внутреннее армирующее кольцо

4 — внутренний армирующий корд

Номинальный диаметр	Номинальное давление	Длина	Осевой ход	Ход сдвига	Ход поворота	Наружный диаметр сильфона	Размеры фланцев, мм				Вес
DN, мм	PN, кг/см²	L, мм	мм	±, мм	±, град.	D₂, мм	D	D₁	b	n отв. d	кг
		95	30(+15;-15)	15	10						2,5
		100	35(+15;-20)	15	10						2,6
25	16	130	40(+20;-20)	20	15	65	115	85	16	4х14	2,8
		150	50(+20;-30)	25	15						2,9
		170	60(+30;-30)	30	30						3,0
		95	30(+15;-15)	15	10						3,5
		100	35(+15;-20)	15	10						3,6
32	16	125	40(+20;-20)	20	15	75	135	100	16	4х18	3,7
		130	50(+20;-30)	25	15						3,8
		150	60(+30;-30)	30	30						3,9
		160	65(+35;-30)	30	30						4,0
		95	30(+15;-15)	15	10						4,5
		100	35(+15;-20)	15	10						4,6
40	16	125	40(+20;-20)	20	15	83	145	110	17	4х18	4,7
		130	50(+20;-30)	25	15						4,8
		150	60(+30;-30)	30	30						4,9
		160	65(+35;-30)	30	30						5,0
		100	35(+15;-20)	15	10						6,0
		105	35(+15;-20)	15	10						6,2
50	16	125	40(+20;-20)	20	15	87	160	125	19	4х18	6,3
		130	50(+20;-30)	25	15						6,4
		150	60(+30;-30)	30	30						6,5
		160	65(+35;-30)	30	30						6,6
		100	35(+15;-20)	15	10						7,5
		115	40(+20;-20)	20	15						7,6
65	16	125	40(+20;-20)	20	15	111	180	145	21	4х18	7,7
		130	50(+20;-30)	25	15						7,8
		150	60(+30;-30)	30	20						7,9
		160	60(+30;-30)	30	30						7,9
		100	35(+15;-20)	15	10						8,0
		130	50(+20;-30)	25	15						8,3
80	16	135	50(+20;-30)	25	15	127	195	160	21	4х18	8,4
		150	60(+30;-30)	30	20						8,5
		160	60(+30;-30)	30	30						8,6
		100	35(+15;-20)	15	10						11,0
100	16	130	50(+20;-30)	25	15	148	215	180	23	8х18	11,4
		150	60(+30;-30)	30	20						11,8
		160	60(+30;-30)	30	30						12,4
		120	35(+15;-20)	15	10						15,0
		130	50(+20;-30)	25	15						15,4
125	16	150	60(+30;-30)	30	20	185	245	210	25	8х18	15,8
		160	60(+30;-30)	30	30						16,3
		165	60(+30;-30)	30	30						16,8
		120	35(+15;-20)	15	10						18,1
		130	50(+20;-30)	25	15						18,3
150	16	150	60(+30;-30)	30	20	209	280	240	25	8х22	18,5
		160	60(+30;-30)	30	30						18,7
		180	65(+35;-30)	30	30						19,0
		120	35(+15;-20)	15	10						24,1
		130	40(+20;-20)	20	15						24,4
200	16	150	50(+20;-30)	25	15	270	335	295	27	12х22	24,7
		160	55(+25;-30)	30	30						25,0
		175	60(+30;-30)	30	30						25,3
		210	65(+35;-30)	30	30						25,6
		130	35(+15;-20)	15	10						34,0
		150	40(+20;-20)	20	15						34,6
		175	45(+25;-20)	20	15						35,0
250	16	200	50(+20;-30)	25	15	322	405	355	28	12х26	35,6
		210	50(+20;-30)	25	15						36,2
		230	55(+25;-30)	25	20						36,8
		250	60(+30;-30)	30	30						37,4
		130	30(+15;-15)	10	10						41,4
		150	30(+15;-15)	10	10						42,0
300	16	200	35(+15;-20)	15	10	372	460	410	28	12х26	42,6
		210	35(+15;-20)	15	10						43,2
		245	55(+25;-30)	25	25						43,8
		250	60(+30;-30)	30	30						44,4
		160	30(+15;-15)	10	10						47,4
350	16	210	35(+15;-20)	15	10	429	520	470	30	16х26	48,0
		235	60(+30;-30)	30	30						48,5
400	16	220	30(+15;-15)	10	10	483	580	525	34	16х30	50,9
		235	35(+15;-20)	15	10						52,2
450	16	220	30(+15;-15)	10	10	537	640	585	38	20х30	60,0
		250	35(+15;-20)	15	10						62,0
500	16	200	20(+10;-10)	10	10	586	710	650	44	20х33	80,0
		270	35(+15;-20)	15	10						82,0
600	16	300	35(+15;-20)	15	10	690	840	770	45	20х39	100,0
700	16	300	35(+15;-20)	15	10	788	910	840	47	24х39	110,0
800	16	300	50(+20;-30)	25	15	885	1020	950	49	24х39	135,0
900	16	300	50(+20;-30)	25	15	980	1120	1050	54	28х39	158,0
1000	16	300	50(+20;-30)	25	15	1085	1255	1170	58	28х45	175,0
1200	16	300	50(+20;-30)	25	15	1195	1485	1390	71	32х52	189,0
от 1400 компенсаторы 1КР ARM ФОР
Изготовление продукции по чертежам и с техническими характеристиками заказчика Производитель оставляет за собой право на внесение изменений в конструкцию изделий.

Технические характеристики и материалы резиновых фланцевых компенсаторов КР ARM Ф

СТАНДАРТНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм

от 25 до 1200

Номинальное давление PN кг/см2, бар

Рабочая температура T, °С

от -40 до 110 (EPDM) от -30 до 90 (NBR)

Строительная длина L, мм

от 95 до 300

Количество рабочих циклов

до 10 000

Присоединительные размеры свободных (поворотных) фланцев на компенсаторах соответствуют стандарту ГОСТ 33259-2015

Материалы

СИЛЬФОН

EPDM Внутренний армирующий корд (сетка полиамид-нейлона) Внутреннее армирующее кольцо (углеродистая сталь)

Рабочая среда: слабые растворы щелочей и кислот, пар, морская и техническая (сточная вода и другие среды, не агрессивные к материалу сильфона

NBR Внутренний армирующий корд (сетка полиамид-нейлона) Внутреннее армирующее кольцо (углеродистая сталь)

Рабочая среда: нефтепродукты, масла, жиры, природный газ и другие среды, не агрессивные к материалу сильфона

ФЛАНЦЫ

ГОСТ

Ст20, Ст3сп

DIN

St35, St 37-2

AISI, ASTM

А 105 (1020), А570 (1017М)

1.1151 (1.0402), S235JR (1.0037, 1.0038)

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм

от 25 до 1200
от 1400 Компенсаторы 1КР ARM ФОР

Номинальное давление PN кг/см2, бар

от вакуума/6/10/16/25

Рабочая температура T, °С

от -40 до 140

Строительная длина L, мм

от 90

Количество рабочих циклов

до 10 000

Параметры свободных (поворотных) фланцев на компенсаторах определяются в соответствии с запросом заказчика

Материалы

СИЛЬФОН

EPDM, NBR, HNBR, CIIR, IIR, VITION (FKM, FPM), HYPALON (CSM), NR, NEOPREN (CR), SBR, BR, футеровка PTFE (фторопластом), 3-х слойный (EPDM, NBR, PTFE) Внутренний армирующий корд (сетка полиамид-нейлона/ армирование кевларом (пара-арамидное волокно) Внутреннее армирующее кольцо (углеродистая сталь/нержавеющая сталь)

Рабочая среда: Вода: питьевая, морская вода, техническая (сточные воды); Нефтепродукты: бензин, дизельное топливо, мазут, керосин, смазочные масла, нефть; Газы: сжиженный и природный газ, дымовые газы; Химические среды: растворы щелочей и кислот, спирты, эфиры, кетоны и т. д.; Сыпучие вещества: смеси, эмульсии и другие среды, не агресивные к материалу сильфона

ФЛАНЦЫ

ГОСТ

чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08Х18Н10, 03Х18Н11, 20Х23Н13, 20Х23Н18, 10Х23Н18, 08Х17Н13М2, 08Х16Н11М3, 08Х17Н13М2Т, 03Х17Н14М3, 08Х18Н10Т

DIN

GG35, St35, St 37-2, 13Mn6, X5CrNi18-10,X2 Cr Ni 19 11, X12CrNi23-13, X8CrNi25-21, X8CrNi25-21, X5CrNiMo 17-13-3, Х6СrNiMoTi17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10

AISI, ASTM

CLASS50B, А 105 (1020), А570 (1017М), А 516, А 561, 304, 304L, 309, 310, 310S, 316, 316Ti, 316L, 321

EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4306, 1.4833, 1.4845, 1.4842, 1.4436, 1.4401, 1.4571, 1.4435, 1.4541

Покрытие фланцев

Антикоррозийное лакокрасочное покрытие/ Антикоррозийное гальваническое цинковое покрытие

МАТЕРИАЛЫ ДОПКОМПЛЕКТАЦИИ (ЗАЩИТНЫЙ КОЖУХ, ВНУТРЕННИЙ ЭКРАН, ОГРАНИЧИТЕЛЬНАЯ АРМАТУРА, ОПОРНОЕ КОЛЬЦО)

ГОСТ

чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08Х18Н10, 03Х18Н11, 20Х23Н13, 20Х23Н18, 10Х23Н18, 08Х17Н13М2, 08Х16Н11М3, 08Х17Н13М2Т, 03Х17Н14М3, 08Х18Н10Т

DIN

GG35, St35, St 37-2, 13Mn6, X5CrNi18-10,X2 Cr Ni 19 11, X12CrNi23-13, X8CrNi25-21, X8CrNi25-21, X5CrNiMo 17-13-3, Х6СrNiMoTi17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10

AISI, ASTM

CLASS50B, А 105 (1020), А570 (1017М), А 516, А 561, 304, 304L, 309, 310, 310S, 316, 316Ti, 316L, 321

EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4306, 1.4833, 1.4845, 1.4842, 1.4436, 1.4401, 1.4571, 1.4435, 1.4541

Покрытие

Антикоррозийное лакокрасочное покрытие/ Антикоррозийное гальваническое цинковое покрытие

Комплектация компенсаторов: защитным кожухом, внутренним экраном, ограничительной арматурой, опорным кольцом, производится по запросу заказчика

ОБЛАСТЬ ПРИМЕНЕНИЯ КОМПЕНСАТОРОВ РЕЗИНОВЫХ ФЛАНЦЕВЫХ КР ARM Ф

Компенсатор резиновый представляет собой гибкий резиновый сильфон с установленными на нем металлическими фланцами для крепления к трубопроводу или оборудованию. Резиновые компенсаторы применяются для компенсации осевых, сдвиговых, поворотных (угловых) перемещений трубопроводов, устранения вибрационных нагрузок, передаваемых от насосов, компрессоров, двигателей и другого оборудования, установленного на трубопроводах. Предлагаем изготовление и поставку резиновых фланцевых компенсаторов различных типов и исполнения. Производство продукции по чертежам и характеристикам заказчика.

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ РЕЗИНОВЫХ ФЛАНЦЕВЫХ КР ARM Ф

КОНСТРУКЦИЯ КОМПЕНСАТОРОВ РЕЗИНОВЫХ ФЛАНЦЕВЫХ КР ARM Ф

КОМПЕНСАТОРЫ РЕЗИНОВЫЕ ФЛАНЦЕВЫЕ КР ARM Ф СТАНДАРТНОГО ИСПОЛНЕНИЯ

Технические характеристики и материалы резиновых фланцевых компенсаторов КР ARM Ф

СТАНДАРТНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Материалы

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Материалы

ОБЛАСТЬ ПРИМЕНЕНИЯ КОМПЕНСАТОРОВ РЕЗИНОВЫХ ФЛАНЦЕВЫХ КР ARM Ф

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
РЕЗИНОВЫХ ФЛАНЦЕВЫХ КР ARM Ф
