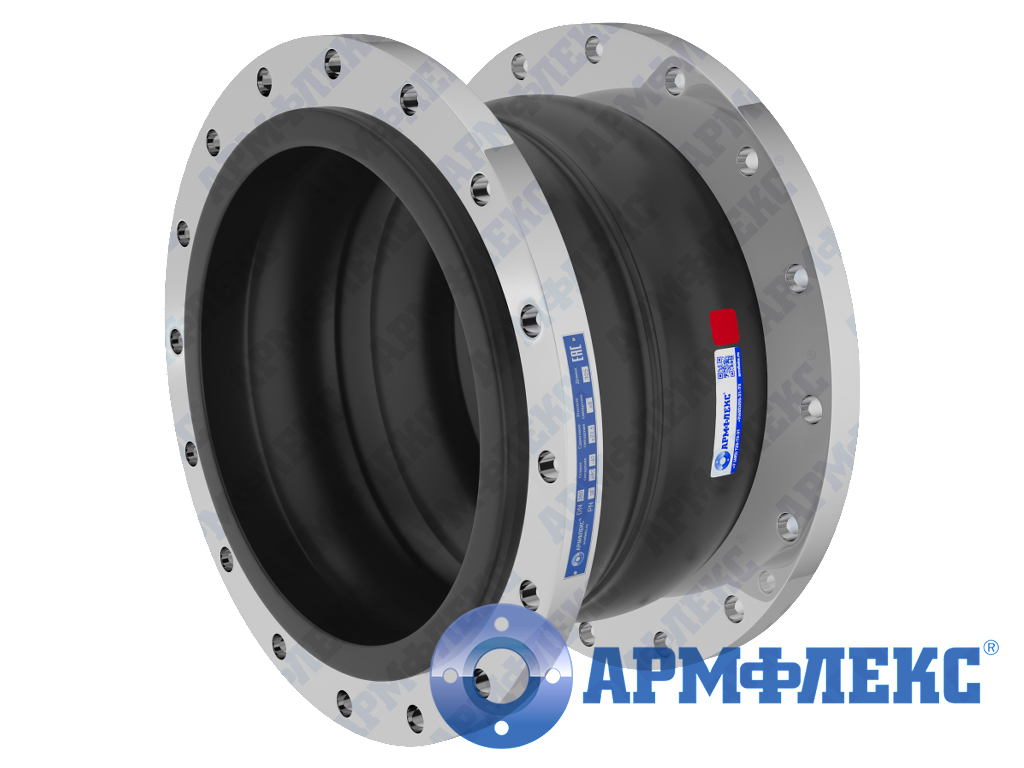

Компенсатор резиновый фланцевый двухсферный 2КР ARM Ф предназначен для компенсации расширений и устранения вибрации трубопроводов, возникающих при перепадах температуры, давления и работе оборудования. Конструкция компенсатора состоит из двухсферного сильфона и фланцевого соединения. Двухсферный сильфон данной модели компенсатора усилен внутренним армирующим нейлоновым кордом и армирующим кольцом. Присоединительной поверхностью компенсатора является выступающая часть сильфона, которая плотно прилегает к ответной части и не требует установки прокладки. В зависимости от исполнения, изделие может быть оснащено: защитным кожухом, внутренним экраном, ограничительной, направляющей арматурой, опорным кольцом, футеровкой PTFE.
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
РЕЗИНОВЫХ ФЛАНЦЕВЫХ 2КР ARM Ф
рабочих циклов
до 25 кг/см2
до 700 мм
до +140°С
по запросу клиента
на складе
компенсатора защитным
кожухом, внутренним
экраном, ограничительной,
направляющей арматурой,
опорным кольцом
Продукция компании ООО «Армфлекс» сертифицирована и соответствуетдействующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов
Присоединительные размеры и толщина
свободных (поворотных) фланцев в соответствии
ГОСТ 33259-2015 и по запросу клиента
Большой выбор материалов стали фланцев:
Ст. 20, Ст3сп, чугун, 09Г2С, 03Х17Н14М3, ОЗХ18Н11,
08Х16Н11МЗ, 08Х17Н13М2, О8Х17Н1ЗМ2Т, 08Х18Н10,
08Х18Н1ОТ, 10Х23Н18, 20Х23Н13, 20Х23Н18
Несколько вариантов покрытий
присоединительных элементов:
Антикоррозийное лакокрасочное покрытие/
Антикоррозийное гальваническое цинковое
покрытие
Внутренний армирующий корд (сетка полиамид-
нейлона/ армирование кевларом (параарамидное
волокно)
Внутреннее
армирующее кольцо
усиливает сопряжение
каркаса сильфона
и фланца
Сильфон выполнен
из качественной износостойкой резины
по технологии послойного нанесения
Большой выбор материалов сильфона: ЕРDМ, NBR,
HNBR, CIIR, IIR, VIТON (FKM, FPM), HYPALON (CSM),
NR, NEOPREN (CR), SBR, BR, футеровка PTFE (фторопластом),
3-х слойный (ЕРDМ, NBR, PTFE) и др.
Уточнить цены и наличие продукции на складе можно в отделе продаж нашей компании. А также направив заявку, заполненный опросный лист на электронную почту.
Осуществляем изготовление резиновых компенсаторов с фланцевым соединением с техническими характеристиками и чертежам заказчика.
Осуществляем доставку компенсаторов по России, г. Москва собственным автотранспортом, а так же транспортными и курьерскими компаниями.
КОНСТРУКЦИЯ КОМПЕНСАТОРОВ РЕЗИНОВЫХ ФЛАНЦЕВЫХ 2КР ARM Ф
РЕЗИНОВЫЙ ФЛАНЦЕВЫЙ
2КР ARM Ф
Варианты исполнений: с защитным кожухом, внутренним экраном, ограничительной арматурой, опорным кольцом, внутренней футеровкой PTFE
PN от вакуума
до 25 кг/см2
DN от 32
до 700 мм
Двойной резиновый сильфон позволяет эффективно компенсировать большие осевые, сдвиговые и угловые смещения трубопровода, повышает гибкость и способность компенсатора адаптироваться к изменениям температуры. Количество сфер на сильфоне компенсатора может меняться в зависимости от исполнения и запроса клиента.
Поворотные фланцы обеспечивают надежное соединение частей компенсатора, обеспечивают распределение нагрузки от трубопровода на резиновый сильфон компенсатора, удобны при монтаже и демонтаже. Присоединительные размеры свободных (поворотных фланцев на компенсаторах соответствуют стандарту ГОСТ 33259-2015 или изготавливаются по запросу клиента.
Исполнение компенсатора с внутренним экраном (гильзой) используется для внутренней защиты резинового сильфона компенсатора от механических и термических повреждений, прямого контакта с рабочей средой, тем самым продлевая срок службы изделия. На внутренний экран (гильзу) наноситься стрелка с указанием направления потока рабочей среды.
КОМПЕНСАТОРЫ РЕЗИНОВЫЕ ФЛАНЦЕВЫЕ 2КР ARM Ф СТАНДАРТНОГО ИСПОЛНЕНИЯ

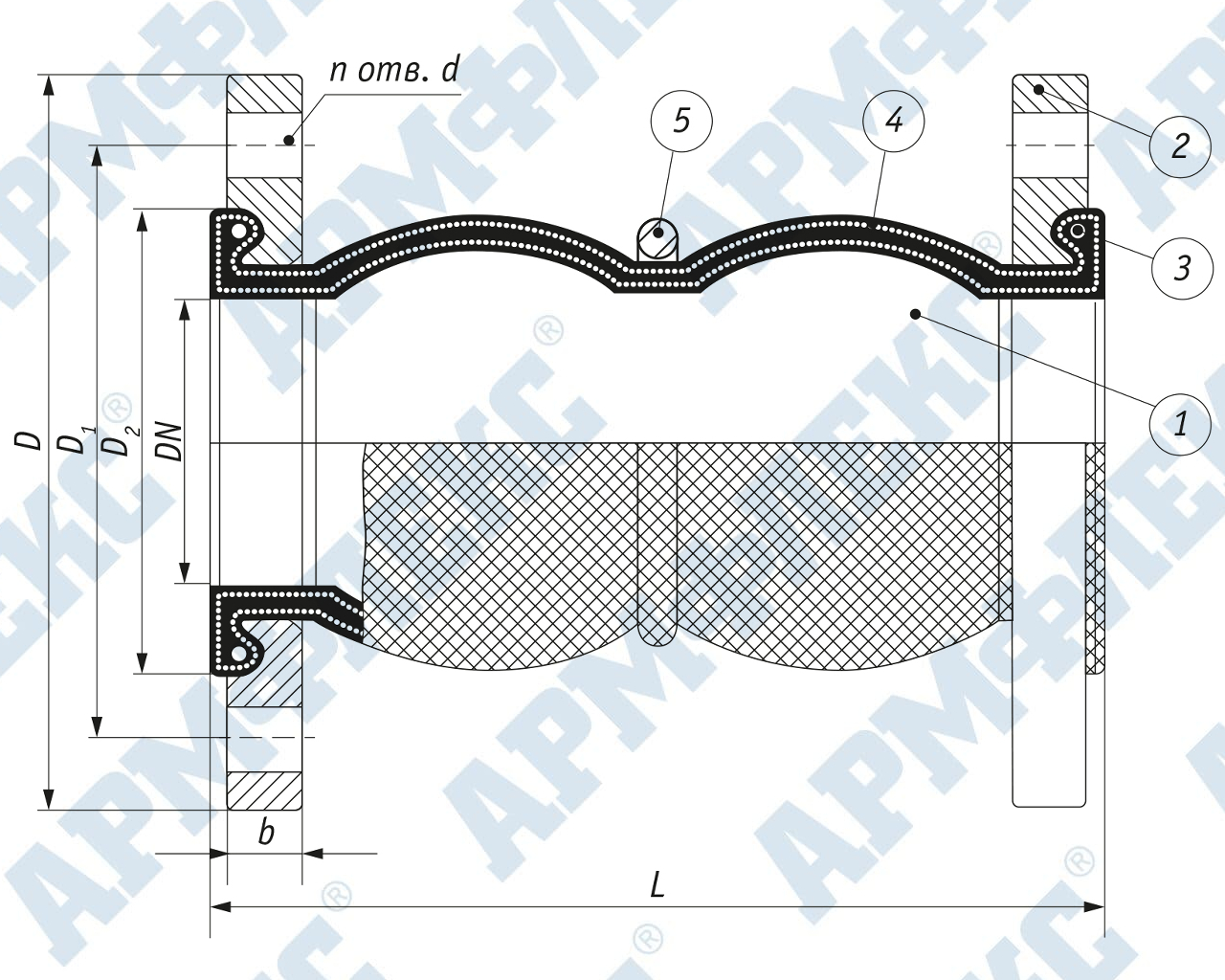

1 — сильфон
2 — фланец
3 — внутреннее армирующее кольцо
4 — внутренний армирующий корд
5 — армирующее кольцо
исполнение PN 16 кг/см 2 от DN 350;
исполнение PN 25 кг/см 2 от DN 32
|
Номинальный |
Номинальное |
Длина |
Осевой |
Ход |
Ход |
Наружный |
Размеры фланцев, мм |
Вес |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
DN, мм |
PN, кг/см2 |
L, мм |
мм |
±, мм |
±, град. |
D2, мм |
D |
D1 |
b |
n отв. d |
кг |
|
32 |
16 |
175 |
80(+50;30) |
35 |
50 |
75 |
135 |
100 |
16 |
4х18 |
3,9 |
|
40 |
16 |
175 |
80(+50;30) |
35 |
50 |
83 |
145 |
110 |
17 |
4х18 |
4,9 |
|
50 |
16 |
175 |
80(+50;30) |
35 |
50 |
87 |
160 |
125 |
19 |
4х18 |
6,5 |
|
65 |
16 |
175 |
50(+50;30) |
35 |
50 |
111 |
180 |
145 |
21 |
4х18 |
8 |
|
80 |
16 |
175 |
80(+50;30) |
35 |
50 |
127 |
195 |
160 |
21 |
24х18 |
8,8 |
|
100 |
16 |
225 |
100(+60;-40) |
45 |
40 |
148 |
215 |
180 |
23 |
8х18 |
12,2 |
|
125 |
16 |
225 |
100(+60;-40) |
45 |
32 |
185 |
245 |
210 |
25 |
8х18 |
17,2 |
|
150 |
16 |
225 |
100(+60;-40) |
45 |
26 |
209 |
280 |
240 |
25 |
8х22 |
19,4 |
|
200 |
16 |
325 |
100(+60;-40) |
45 |
20 |
270 |
335 |
295 |
27 |
12х22 |
26 |
|
250 |
16 |
325 |
100(+60;-40) |
45 |
16 |
322 |
405 |
355 |
28 |
12х26 |
37,2 |
|
300 |
16 |
325 |
100(+60;-40) |
45 |
13 |
372 |
460 |
410 |
28 |
12х26 |
44,9 |
|
350 |
16 |
325 |
100(+60;-40) |
45 |
12 |
429 |
520 |
470 |
30 |
16х26 |
50 |
|
400 |
16 |
325 |
100(+60;-40) |
45 |
11 |
483 |
580 |
525 |
34 |
16х30 |
52,5 |
|
450 |
16 |
325 |
100(+60;-40) |
45 |
10 |
537 |
640 |
585 |
38 |
20х30 |
57,4 |
|
500 |
16 |
325 |
100(+60;-40) |
45 |
10 |
586 |
710 |
650 |
44 |
20х33 |
60,5 |
|
600 |
16 |
325 |
100(+60;-40) |
45 |
10 |
690 |
840 |
770 |
45 |
20х39 |
63,6 |
|
700 |
16 |
325 |
100(+60;-40) |
45 |
10 |
788 |
910 |
840 |
47 |
24х39 |
67,6 |
|
от 800 компенсаторы 2КР ARM ФОР |
|||||||||||
|
Изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||||||
Технические характеристики и материалы компенсаторов резиновых двухсферных фланцевых 2КР ARM Ф
СТАНДАРТНОЕ ИСПОЛНЕНИЕ
Технические характеристики
Материалы
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
Технические характеристики
от 800 Компенсаторы 2КР ARM ФОР
Материалы
ОБЛАСТЬ ПРИМЕНЕНИЯ РЕЗИНОВЫХ ФЛАНЦЕВЫХ КОМПЕНСАТОРОВ 2КР ARM Ф
Резиновые компенсаторы устанавливаются на различные трубопроводы, газоходы, компрессоры, насосы и другое промышленное оборудование.
Дополнительная комплектация резинового компенсатора требуется:
- для защиты от внешних воздействий. Резиновый компенсатор дополнительно комплектуется защитным кожухом;
- при работе в агрессивных и имеющих твердые включения средах.На изделие устанавливается защитный экран.
- для компенсации сдвига относительно оси трубопровода.При необходимости применяется сдвиговое устройство – ограничительная арматура
- для компенсации поворота трубопровода.При необходимости может комплектоваться поворотным (карданным) устройством.
- при работе в условиях вакуума.Устанавливается внутреннее опорное кольцо.
- при работе с агресивными средами.Устанавливается внутренняя футеровка в сильфон компенсатора.
