Компенсатор резиновый фланцевый 1КР ARM ФOP с обрезиненной уплотнительной поверхностью предназначен для снижения вибраций и шумов трубопровода, позволяет поглощать тепловое расширение труб. Устанавливается в условиях высокого давления и тяжелых условий эксплуатации, представляет собой конструкцию, состоящую из резинового сильфона и фланцевого соединения. Внешняя сторона фланца закрыта обрезиненной уплотнительной поверхностью, которая является продолжением сильфона, поэтому данная модель компенсатора не требует установки дополнительной уплотнительной вставки между ответными фланцами и компенсатором.
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
РЕЗИНОВЫХ ФЛАНЦЕВЫХ 1КР ARM ФОР
рабочих циклов
до 40 кг/см2
до 3200 мм
до +150°С
по запросу клиента
на складе
компенсатора защитным
кожухом, внутренним
экраном, ограничительной,
направляющей арматурой,
опорным кольцом
Продукция компании ООО «Армфлекс» сертифицирована и соответствуетдействующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов
Присоединительные размеры и толщина
свободных (поворотных) фланцев в соответствии
ГОСТ 33259-2015 и по запросу клиента
Большой выбор материалов стали фланцев:
Ст. 20, Ст3сп, чугун, 09Г2С, 03Х17Н14М3, 03Х18Н11,
08Х16Н11М3, 08Х17Н13М2, 08Х17Н13М2Т, 08Х18Н10,
08Х18Н10Т, 10Х23Н18, 20Х23Н13, 20Х23Н18
Несколько вариантов покрытий
присоединительных элементов:
Антикоррозийное лакокрасочное покрытие/
Антикоррозийное гальваническое цинковое
покрытие
Внутренний армирующий корд (сетка полиамид-
нейлона/ армирование кевларом (параарамидное
волокно)
Сильфон выполнен
из качественной износостойкой резины
по технологии послойного нанесения
Большой выбор материалов сильфона: ЕРDМ, NBR,
HNBR, CIIR, IIR, VIТON (FKM, FPM), HYPALON (CSM),
NR, NEOPREN (CR), SBR, BR, EPR, футеровка PTFE
(фторопластом), 3-х слойный (ЕРDМ, NBR, PTFE) и др.
Осуществляем изготовление резиновых компенсаторов с фланцевым соединением с техническими характеристиками и чертежам заказчика. Заявку на изготовление Вы можете отправить по почте:pro@armfleks.ru, а также заполнить опросный лист на сайте.
Наличие продукции на складе, сроки изготовления и цену оборудования, просим уточнять в отделе продаж нашей компании.
Производим доставку компенсаторов по России, г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.
КОНСТРУКЦИЯ КОМПЕНСАТОРОВ РЕЗИНОВЫХ ФЛАНЦЕВЫХ 1КР ARM ФОР
РЕЗИНОВЫЙ ФЛАНЦЕВЫЙ
1КР ARM ФОР
Варианты исполнений: с защитным кожухом, внутренним экраном, ограничительной арматурой, опорным кольцом, внутренней футеровкой PTFE
DN от 50
до 3200 мм
PN от вакуума
до 40 кг/см2

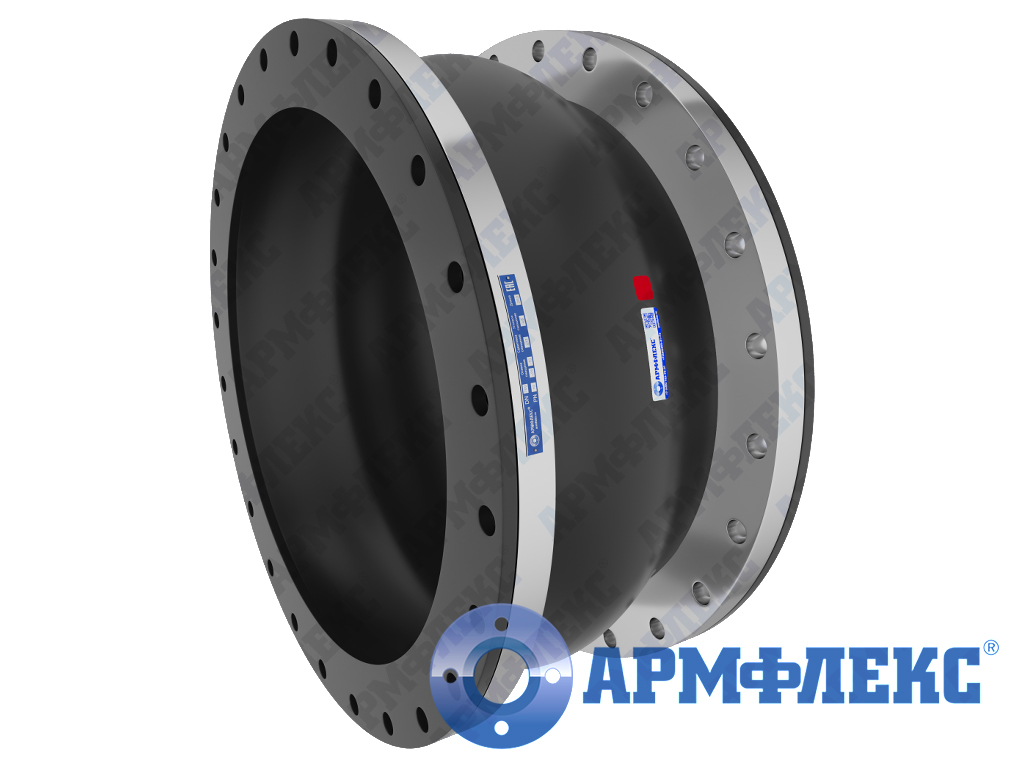

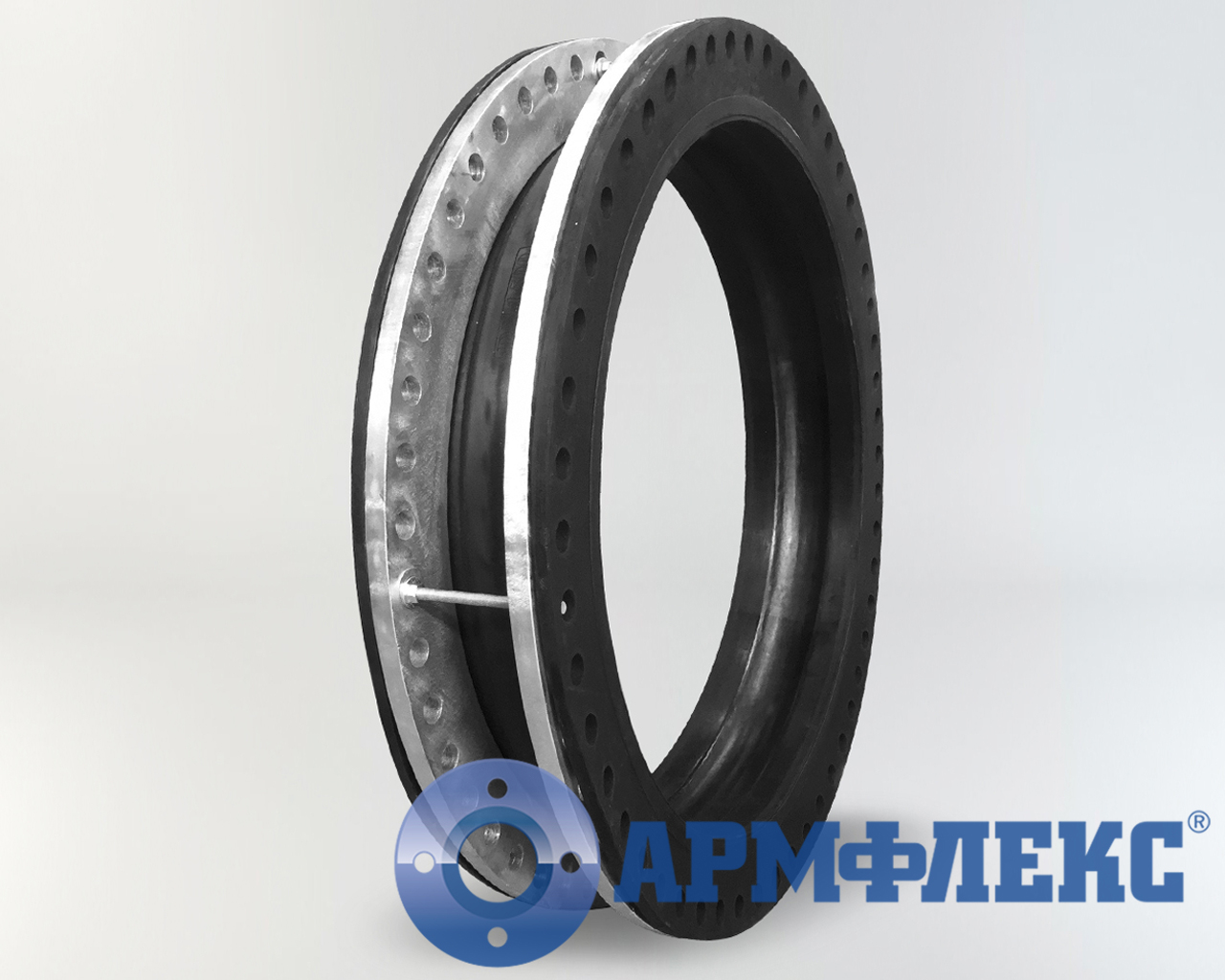

.jpg "Компенсатор резиновый фланцевый с уплотнительной обрезиненной поверхностью 1КР ARM ФОР, Армфлекс")
Исполнение резинового сильфона модели 1КР ARM ФОР позволяет работать компенсатору под высоким давлением. Имеет большую линейку вариантов исполнения. Эластичность резинового корпуса имеет высокую упругость и способность к деформации, позволяет ему растягиваться и сжиматься в своем возможном пределе. Сильфон усилен армирующим нейлоновым кордом.
Ограничительная арматура является важным конструктивным элементом резиновых компенсаторов, повышающим безопасность, надежность и эксплуатационные характеристики. Ограничительные шпильки повышают надежность и контроль деформации компенсатора. Позволяют использовать компенсаторы в широком диапазоне нагрузок и условий эксплуатации.
Исполнение компенсатора с опорным кольцом необходимо, когда трубопроводная система работает под отрицательным давлением, вплоть до полного вакуума. Опорное кольцо позволяет устранять деформацию компенсатора, повышает безопасность и долговечность всей трубопроводной системы, предотвращая выход компенсатора из строя. Для компенсаторов с номинальным диаметром от DN 25 до DN 500 (включительно) и в зависимости от модели устанавливаются видимые опорные кольца. Для компенсаторов большего диаметра используются внутренние опорные кольца, встроенные в резиновый сильфон.
КОМПЕНСАТОРЫ РЕЗИНОВЫЕ ФЛАНЦЕВЫЕ 1КР ARM ФОР СТАНДАРТНОГО ИСПОЛНЕНИЯ

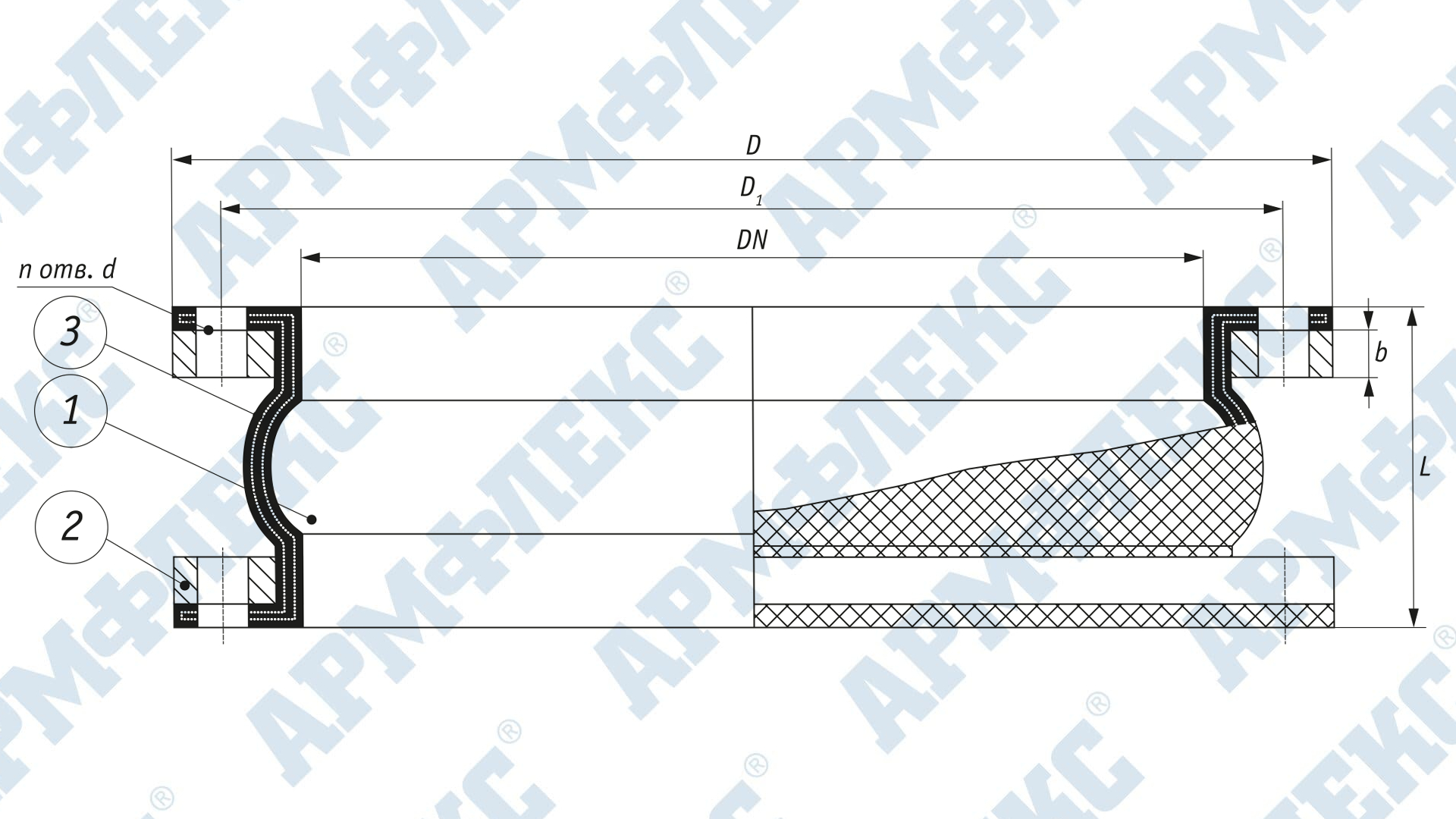

1 — сильфон
2 — фланец
3 — внутренний армирующий корд
|
Номинальный |
Номинальное |
Длина |
Осевой |
Ход |
Ход |
Размеры фланцев, мм |
Вес |
|||
|---|---|---|---|---|---|---|---|---|---|---|
|
DN, мм |
PN, кг/см2 |
L, мм |
мм |
±, мм |
±, град. |
D |
D1 |
b |
n отв. d |
кг |
|
50 |
16 |
105 |
15(+9;-6) |
9 |
15 |
160 |
125 |
19 |
4х18 |
7,0 |
|
65 |
16 |
115 |
17(+10;-7) |
9 |
15 |
180 |
145 |
21 |
4х18 |
8,2 |
|
80 |
16 |
135 |
17(+10;-7) |
9 |
15 |
195 |
160 |
21 |
4х18 |
9,1 |
|
100 |
16 |
150 |
22(+12;-10) |
15 |
15 |
215 |
180 |
23 |
8х18 |
12,5 |
|
125 |
16 |
165 |
20(+11;-9) |
11 |
15 |
245 |
210 |
25 |
8х18 |
17,2 |
|
150 |
16 |
180 |
21(+12;-9) |
12 |
15 |
280 |
240 |
25 |
8х22 |
20,2 |
|
200 |
16 |
210 |
31(+19;-12) |
13 |
15 |
335 |
295 |
27 |
12х22 |
26,9 |
|
250 |
16 |
230 |
40(+25;-15) |
22 |
15 |
405 |
355 |
28 |
12х26 |
38,1 |
|
300 |
16 |
250 |
40(+25;-15) |
22 |
15 |
460 |
410 |
28 |
12х26 |
45,2 |
|
350 |
16 |
250 |
40(+25;-15) |
22 |
15 |
520 |
470 |
30 |
16х26 |
49,2 |
|
400 |
16 |
250 |
40(+25;-15) |
22 |
15 |
580 |
525 |
34 |
16х30 |
53,0 |
|
450 |
16 |
250 |
40(+25;-15) |
22 |
15 |
640 |
585 |
38 |
20х30 |
57,2 |
|
500 |
16 |
250 |
40(+25;-15) |
22 |
15 |
710 |
650 |
44 |
20х33 |
61,0 |
|
600 |
16 |
260 |
40(+25;-15) |
22 |
13 |
840 |
770 |
45 |
20х39 |
64,2 |
|
700 |
16 |
260 |
40(+25;-15) |
22 |
10 |
910 |
840 |
47 |
24х39 |
68,5 |
|
800 |
16 |
260 |
40(+25;-15) |
22 |
8 |
1020 |
950 |
49 |
24х39 |
71,0 |
|
16 |
300 |
50(+30;-20) |
22 |
10 |
71,5 |
|||||
|
900 |
16 |
260 |
40(+25;-15) |
22 |
7 |
1120 |
1050 |
54 |
28х39 |
76,0 |
|
16 |
300 |
50(+30;-20) |
22 |
10 |
76,3 |
|||||
|
1000 |
16 |
260 |
40(+25;-15) |
20 |
5 |
1255 |
1170 |
58 |
28х45 |
81,0 |
|
16 |
300 |
50(+30;-20) |
20 |
8 |
81,7 |
|||||
|
1200 |
16 |
300 |
40(+25;-15) |
20 |
5 |
1485 |
1390 |
71 |
32х52 |
84,6 |
|
от 1400-3200 по запросу |
||||||||||
|
Изготовление продукции по чертежам и с техническими характеристиками заказчика. |
||||||||||
Технические характеристики и материалы резиновых фланцевых компенсаторов с уплотнительной обрезиненной поверхностью 1КР ARM ФОР
СТАНДАРТНОЕ ИСПОЛНЕНИЕ
Технические характеристики
Материалы
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
Технические характеристики
Материалы
ОБЛАСТЬ ПРИМЕНЕНИЯ РЕЗИНОВЫХ ФЛАНЦЕВЫХ КОМПЕНСАТОРОВ 1КР ARM ФОР
Применение резиновых компенсаторов включает в себя следующие отрасли:
- Цементная промышленность;
- Пищевая промышленность;
- Химическая промышленность;
- Производство стекла;
- Гальванические установки;
- Линии промышленной окраски;
- Целлюлозно-бумажная промышленность;
- Энергетика (ТЭЦ/ТЭС);
- Нефтяная и газовая промышленность;
- Судостроение;
- Отопительное и холодильное оборудование;
- Деревообрабатывающая промышленность;
- Металлургическая промышленность и другие.
