Компенсаторы сильфонные с футеровкой PTFE КС ARM ФФПО

Заполнить интерактивный опросный лист

Компенсатор сильфонный фланцевый с футеровкой PTFE КС ARM ФФПО предназначен для компенсации осевых, сдвиговых, угловых перемещений в условиях работы трубопроводной системы с агрессивными средами, а также устранения вибрации трубопроводов, возникающих при перепадах температуры, давления и работе оборудования. Устройство изготавливается из металлического сильфона, выполненного из нержавеющей стали и покрытого футеровкой из фторопласта PTFE и фланцевого соединения. Компенсатор комплектуется ограничительной арматурой, в зависимости от исполнения в комплектацию может входит защитный кожух, внутренний экран и направляющая арматура.

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
СИЛЬФОННЫХ ФЛАНЦЕВЫХ С ФУТЕРОВКОЙ PTFE КС ARM ФФПО

Возможность исполнения компенсатора с поворотными
(свободными) и приварными фланцами. Фланцы в соответствии
с ГОСТ 33259-2015 и по запросу клиента

Большой выбор материалов стали фланцев:
Ст. 20, Ст3сп, чугун, 09Г2С, 03Х17Н14М3, 03Х18Н11, 08Х16Н11М3,
08Х17Н13М2, 08Х17Н13М2Т, 08Х18Н10, 08Х18Н10Т, 10Х23Н18,
20Х23Н13, 20Х23Н18

Несколько вариантов покрытий присоединительных элементов:
Антикоррозийное лакокрасочное покрытие/
Антикоррозийное гальваническое цинковое покрытие

до 3000
рабочих циклов
PN от вакуума
до 40 кг/см2
DN от 25
до 3200 мм
Т, от -60
до +180°С
строительная длина
по запросу клиента
наличие
на складе
возможность комплектации компенсатора
защитным кожухом, внутренним экраном,
ограничительной, направляющей арматурой
Продукция компании ООО «Армфлекс» сертифицирована и соответствует
действующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов

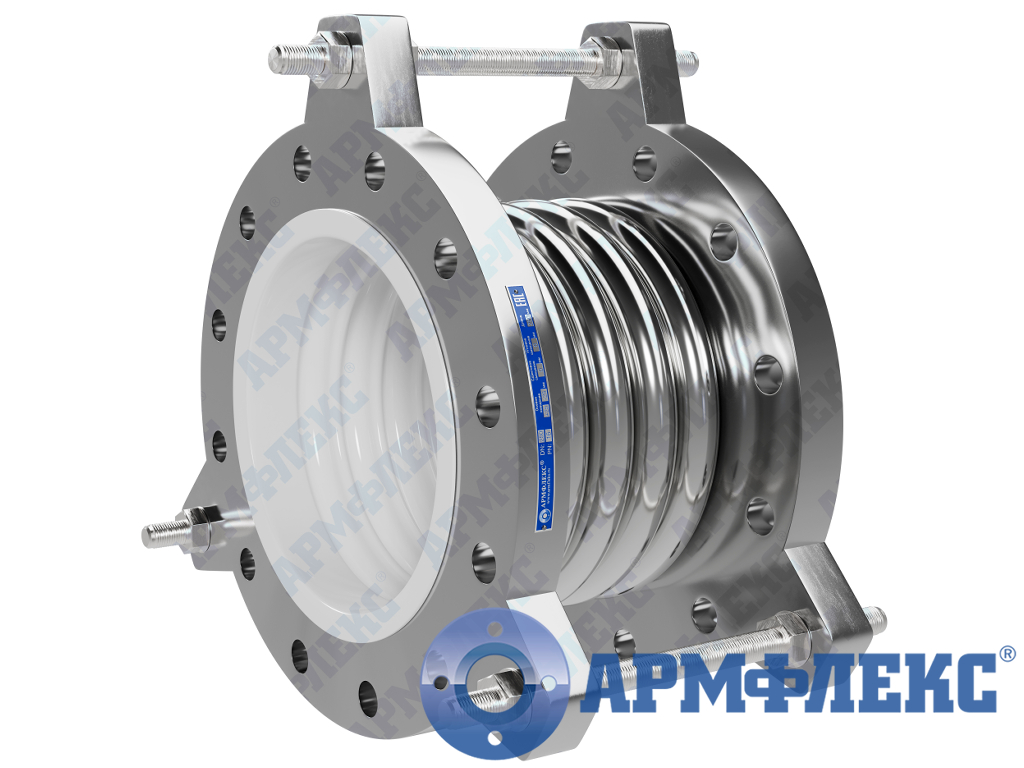

Компенсатор сильфонный с футеровкой PTFE КС ARM ФФПО в разрезе, Армфлекс

Ограничительные шпильки
повышают надёжность и контроль
деформации компенсатора

Внутренняя футеровка сильфона
выполнена из износостойкого
полимера фторопласта
(политетрафторэтилен,
тефлон, PTFE, ПТФЭ)

Многослойный сильфон изготовлен
в соответствии с ГОСТ 32935-2014

Большой выбор материалов сильфона:
08Х18Н10, 08Х18Н10Т, 08Х17Н13M2,
20Х23Н13, 20Х23Н18


Наличие продукции на складе, сроки изготовления и цену оборудования просим уточнять в отделе продаж нашей компании.
Осуществляем изготовление сильфонных фланцевых компенсаторов с футеровкой PTFE с техническими характеристиками и по чертежам заказчика. Заявку на изготовление Вы можете отправить по почте:pro@armfleks.ru, а также заполнить опросный лист на сайте.
Производим доставку компенсаторов по России, г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.

КОНСТРУКЦИЯ КОМПЕНСАТОРОВ СИЛЬФОННЫХ С ФУТЕРОВКОЙ PTFE КС ARM ФФПО

Компенсаторы с PTFE футеровкой, Армфлекс
Маркировка
Конструкционное исполнение
КОМПЕНСАТОР СИЛЬФОННЫЙ
С ФУТЕРОВКОЙ PTFE (ФТОРОПЛАСТ)
КС ARM ФФПО

Варианты исполнений: с защитным кожухом, внутренним экраном, ограничительной направляющей арматурой

PN от вакуума
до 40 кг/см2

DN от 25
до 3200 мм

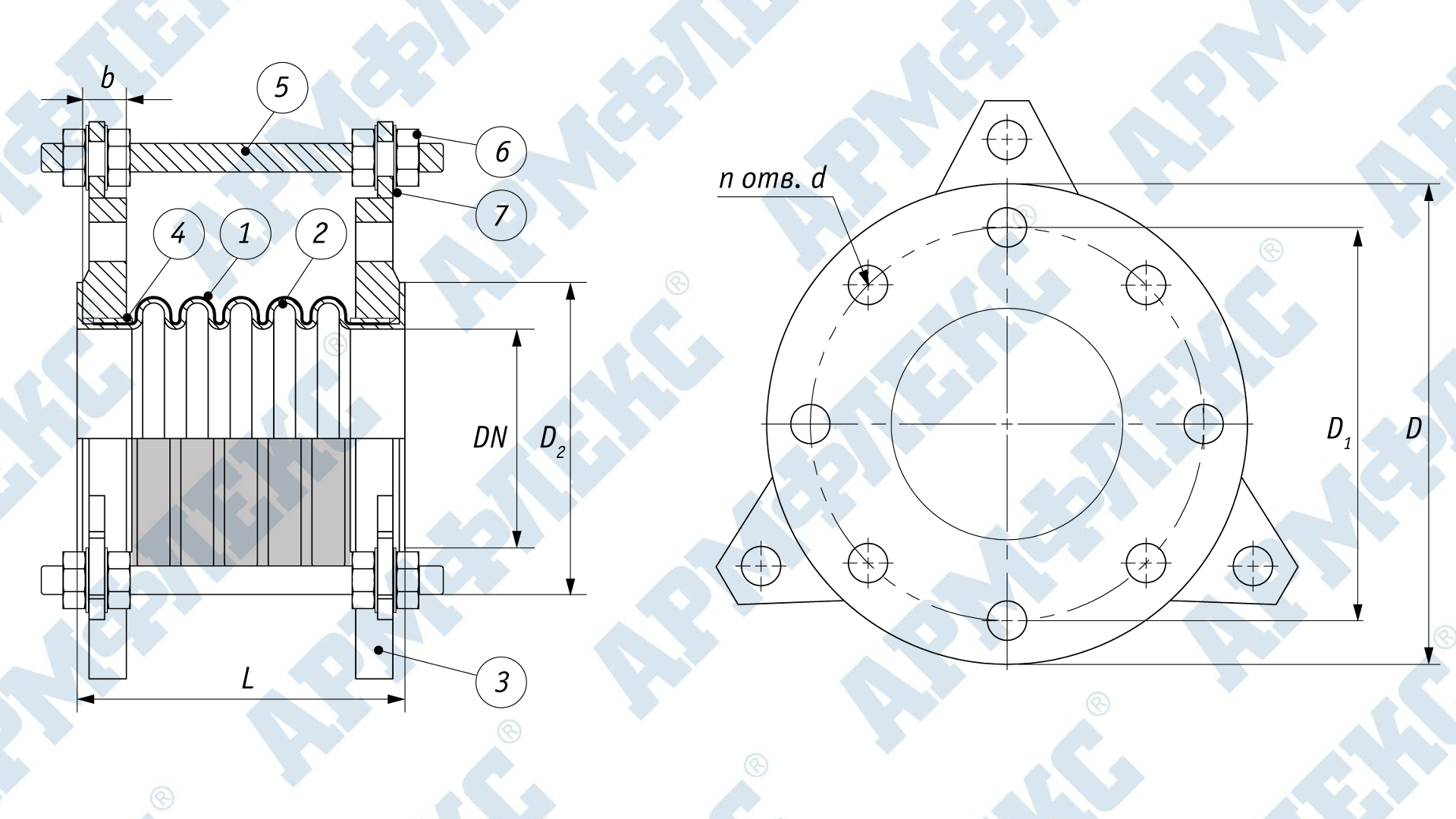

Чертеж компенсатора сильфонного с футеровкой PTFE КС ARM ФФПО, Армфлекс

1 — сильфон

2 — футеровка

3 — фланец

4 — обечайка

5 — шпилька

6 — гайка

7 — шайба

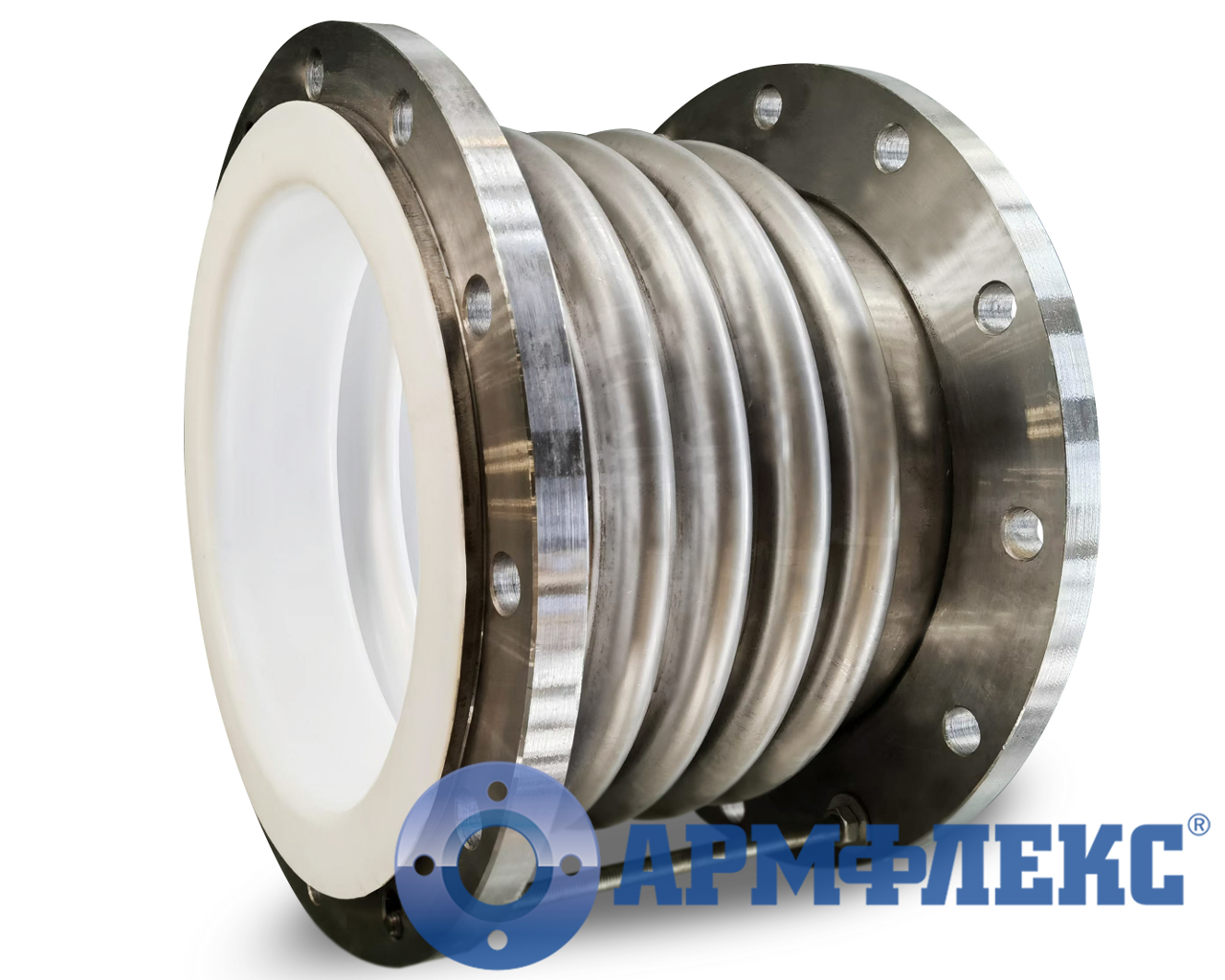

Футеровка PTFE сильфонного компенсатора, Армфлекс

Футеровка компенсатора выполнена из высококачественного синтетического полимера фторопласта PTFE (политетрафторэтилен), имеет гладкую поверхность, обладает низким коэффициентом трения и высокой температурной стойкостью. Фторопласт PTFE не подвержен воздействию большинства химических веществ, включая кислоты, щелочи и растворители, что позволяет использовать его в агрессивных средах.

Металлический сильфон, Армфлекс

В зависимости от технических характеристик и запроса заказчика металлический сильфон изготавливают для осевых, сдвиговых, поворотных и универсальных компенсаторов. Многослойные и однослойные сильфоны компенсаторов могут быть выполнены из качественной нержавеющей стали: 08Х18Н10, 08Х18Н10Т, 08Х17Н13M2, 20Х23Н13, 20Х23Н18. Благодаря высокой прочности конструкции сильфонные компенсаторы изготавливаются с номинальным давлением до 40 кг/см2.

Комплект ответных фланцев, Армфлекс

Фланцы обеспечивают распределение нагрузки от трубопровода на металлический сильфон компенсатора, удобны при монтаже и демонтаже. В зависимости от технических характеристик и требований заказчика фланцы могут быть приварными или поворотными. Присоединительные размеры фланцев на компенсаторах соответствуют стандарту ГОСТ 33259-2015 или изготавливаются по запросу клиента. Наша компания можем предложить изготовление комплекта ответных фланцев для компенсатора по характеристикам заказчика.

Ограничительные шпильки, Армфлекс

Ограничительная арматура является важным конструктивным элементом компенсаторов, повышающим безопасность, надежность и эксплуатационные характеристики изделия. Ограничительные шпильки позволяют использовать компенсаторы в широком диапазоне нагрузок и условий эксплуатации, повышают контроль деформации компенсатора.


КОМПЕНСАТОРЫ СИЛЬФОННЫЕ С ФУТЕРОВКОЙ PTFE КС ARM ФФПO СТАНДАРТНОГО ИСПОЛНЕНИЯ

Чертеж сильфонного компенсатора с футеровкой PTFE КС ARM ФФПО, Армфлекс

1 — сильфон

2 — футеровка

3 — фланец

4 — обечайка

5 — шпилька (исполнение по запросу клиента)

6 — гайка (исполнение по запросу клиента)

7 — шайба (исполнение по запросу клиента)

Номинальный
диаметр

Номинальное
давление

Длина

Осевой
ход

Ход
сдвига

Ход
поворота

Размеры фланцев, мм

Вес

DN, мм

PN, кг/см2

L, мм

мм

±, мм

±, град.

D

D1

D2

b

n отв. d

кг

25

16

88

20(+10,-10)

10

6

115

85

68

18

4x14

2,7

140

40(+20,-20)

15

10

32

16

93

20(+10,-10)

10

6

135

100

78

18

4x18

3,5

150

40(+20,-20)

15

10

40

16

100

20(+10,-10)

10

6

145

110

88

20

4x18

4,3

160

40(+20,-20)

15

10

50

16

102

20(+10,-10)

10

6

160

125

102

22

4x18

5,6

160

40(+20,-20)

15

10

5,8

65

16

124

20(+10,-10)

10

6

180

145

122

24

4x18

7,5

200

40(+20,-20)

15

10

7,8

80

16

134

20(+10,-10)

10

6

195

160

133

24

4x18

8,2

220

40(+20,-20)

15

10

8,6

100

16

151

20(+10,-10)

10

6

215

180

158

26

8x18

10,1

250

40(+20,-20)

15

10

10,6

125

16

158

20(+10,-10)

10

6

245

210

184

28

8x18

13,5

260

40(+20,-20)

15

10

14,2

150

16

173

20(+10,-10)

10

6

280

240

212

28

8x22

17,0

290

40(+20,-20)

15

10

18,0

200

16

205

20(+10,-10)

10

6

335

295

268

30

12x22

23,0

350

40(+20,-20)

15

10

25,0

250

16

236

20(+10,-10)

10

6

405

355

320

31

12x26

35,0

410

40(+20,-20)

15

10

37,0

300

16

237

20(+10,-10)

10

6

460

410

370

32

12x26

44,0

410

40(+20,-20)

15

10

47,0

от 350-3200 по запросу

Изготовление продукции по чертежам и с техническими характеристиками заказчика.
Производитель оставляет за собой право на внесение изменений в конструкции изделий.


Технические характеристики и материалы СИЛЬФОННЫХ КОМПЕНСАТОРОВ PTFE КС ARM ФФПО

СТАНДАРТНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм
от 25 до 300
Номинальное давление PN кг/см2, бар
от вакуума 6/10/16
Рабочая температура T, °С
от -40 до 120
Строительная длина L, мм
от 88 до 410
Количество рабочих циклов
до 3 000
Присоединительные размеры свободных (поворотных) фланцев на компенсаторах соответствуют стандарту ГОСТ 33259-2015

Материалы

СИЛЬФОН
ГОСТ
08Х18Н10
DIN
X5CrNi18-10
AISI, ASTM
321
EN
1.4501
Футеровка PTFE полимер фторопласт (политетрафторэтилен)
Рабочая среда: воздух, вода, природный газ, газообразные нефтепродукты, водогазонефтяные смеси, газообразный аммиак, агрессивные химические среды (кислоты, щелочи, реагенты) и другие среды, неагрессивные к материалу сильфона
ФЛАНЦЫ
ГОСТ
Ст20, Ст3сп
DIN
St35, St 37-2
AISI, ASTM
А 105 (1020), 1017
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038)
Покрытие фланцев
Антикоррозийное цинковое покрытие
МАТЕРИАЛ ОГРАНИЧИТЕЛЬНОЙ АРМАТУРЫ (ОГРАНИЧИТЕЛЬНЫЕ ШПИЛЬКИ, БОЛТЫ, ШАЙБЫ)
ГОСТ
Ст20, Ст3сп
DIN
St35, St 37-2
AISI, ASTM
А 105 (1020), 1017
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038)
Покрытие
Антикоррозийное цинковое покрытие

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм
от 25 до 3200
Номинальное давление PN кг/см2, бар
от вакуума 6/10/16/25/40
Рабочая температура T, °С
от -60 до 180
Строительная длина L, мм
от 88
Количество рабочих циклов
до 3 000
Параметры свободных (поворотных) фланцев на компенсаторах определяются в соответствии с запросом заказчика

Материалы

СИЛЬФОН
ГОСТ
08Х18Н10, 20Х23Н13, 20Х23Н18, 08Х17Н13М2, 08Х18Н10Т
DIN
X5CrNi18-10, X12CrNi23-13, X8CrNi25-21, X6CrNiMoTi17-12-2, X6CrNiTi18-10
AISI, ASTM
304, 309,310, 316, 321
EN
1.4301, 1.4833, 1.4845, 1.4436, 1.4541
Футеровка PTFE полимер фторопласт (политетрафторэтилен)
Рабочая среда: воздух, вода, природный газ, газообразные нефтепродукты, водогазонефтяные смеси, газообразный аммиак, агрессивные химические среды (кислоты, щелочи, реагенты) и другие среды, неагрессивные к материалу сильфона
ФЛАНЦЫ
ГОСТ
чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08Х18Н10, 03Х18Н11, 20Х23Н13, 20Х23Н18, 10Х23Н18, 08Х17Н13М2, 08Х16Н11М3, 08Х17Н13М2Т, 03Х17Н14М3, 08Х18Н10Т
DIN
GG35, St35, St 37-2, 13Mn6, X5CrNi18-10, X2 Cr Ni 19 11, X12CrNi23-13, X8CrNi25-21, X8CrNi25-21, X5CrNiMo 17-13-3, X5CrNiMo17-12-2, X6CrNiMoTi17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10
AISI, ASTM
CLASS50B, А 105 (1020), А570 (1017М), А 516, А 561, 304, 304L, 309, 310, 310S, 316, 316Ti, 316L, 321
EN
EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4306, 1.4833, 1.4845, 1.4842, 1.4436, 1.4401, 1.4571, 1.4435, 1.4541
Покрытие фланцев
Антикоррозийное лакокрасочное покрытие/ Антикоррозийное гальваническое цинковое покрытие
МАТЕРИАЛЫ ДОПКОМПЛЕКТАЦИИ (ЗАЩИТНЫЙ КОЖУХ, ВНУТРЕННИЙ ЭКРАН, ОГРАНИЧИТЕЛЬНАЯ, НАПРАВЛЯЮЩАЯ АРМАТУРА)
ГОСТ
Ст20, Ст3сп, 09Г2С, 08Х18Н10, 03Х18Н11, 20Х23Н13, 20Х23Н18, 10Х23Н18, 08Х17Н13М2, 08Х16Н11М3, 08Х17Н13М2Т, 03Х17Н14М3, 08Х18Н10Т
DIN
St35, St 37-2, 13Mn6, X5CrNi18-10,X2 Cr Ni 19 11, X12CrNi23-13, X8CrNi25-21, X8CrNi25-21, X5CrNiMo 17-13-3, X5CrNiMo17-12-2, X6CrNiMoTi17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10
AISI, ASTM
А 105 (1020), А570 (1017М), А 516, А 561, 304, 304L, 309, 310, 310S, 316, 316Ti, 316L, 321
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4306, 1.4833, 1.4845, 1.4842, 1.4436, 1.4401, 1.4571, 1.4435, 1.4541
Покрытие
Антикоррозийное лакокрасочное покрытие/ Антикоррозийное гальваническое цинковое покрытие
Комплектация компенсаторов: защитным кожухом, внутренним экраном, ограничительной, направляющей арматурой производится по запросу заказчика

ОБЛАСТЬ ПРИМЕНЕНИЯ СИЛЬФОННЫХ КОМПЕНСАТОРОВ С ФУТЕРОВКОЙ PTFE КC ARM ФФПО

Компенсаторы сильфонные с внутренней футеровкой сильфона PTFE, Армфлекс

Сильфонные компенсаторы с футеровкой ПТФЭ применяют в различных отраслях, включая нефтегазовую, химическую, энергетическую и пищевую промышленности. Дополнительное футерование сильфонного конпенсатора позволяет:

  • использовать компенсатор при значительных температурных колебаниях и давлении;
  • транспортировать коррозионно-активные вещества в трубопроводной системе;
  • безопасно транспортировать пищевые продукты;
  • защитить сильфон от агрессивных сред и механических повреждений;
  • снизить риск утечек;
  • увеличить срок службы компенсатора.

При выборе сильфонных компенсаторов с футеровкой фторопластом важно учитывать такие параметры, как рабочая температура, давление, химическая стойкость материалов, условия монтажа и др.
Правильный выбор и установка компенсаторов обеспечивает надежную и долговечную работу трубопроводных систем, что в свою очередь способствует повышению общей эффективности производственных процессов.
