Компенсаторы PTFE (фторопластовые) КФ ARM ФОКА

Купить в интернет-магазине
Заполнить интерактивный опросный лист

Компенсаторы PTFE (фторопластовые) КФ ARM ФОКА предназначены для компенсации осевых, сдвиговых, угловых перемещений, устранения вибрации с трубопроводов и установленного на них оборудования. Фторопластовый сильфон обладает высокой стойкостью к агрессивным средам и отличной термостойкостью. Сильфон компенсатора усилен армирующими кольцами, в зависимости от техническим характеристик может быть выполнен из фторопласта с добавлением графита (электропроводящий), иметь разное количество гофр. Компенсатор PTFE имеет фланцевое соединение, может быть докомплектован ограничительной, направляющей (сдвиговое, поворотное устройство) арматурой, защитным кожухом и экраном.

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
ФТОРОПЛАСТОВЫХ PTFE ФЛАНЦЕВЫХ КФ ARM ФОКА

Присоединительные размеры и толщина свободных (поворотных)
фланцев в соответствии ГОСТ 33259-2015 и по запросу клиента

Большой выбор материалов стали фланцев: Ст. 20, Ст3сп,
чугун, 09Г2С, 03Х17Н14М3, 03Х18Н11, 08Х16Н11М3, 08Х17Н13М2,
08Х17Н13М2Т, 08Х18Н10, 08Х18Н10Т, 10Х23Н18, 20Х23Н13, 20Х23Н18

Несколько вариантов покрытий присоединительных элементов:
Антикоррозийное лакокрасочное покрытие/
Антикоррозийное гальваническое цинковое покрытие

до 3000
рабочих циклов
PN от вакуума
до 6 кг/см2
DN от 20
до 1200 мм
Т, от -60
до +180°С
строительная длина
по запросу клиента
наличие
на складе
возможность комплектации компенсатора
защитным кожухом, внутренним экраном,
ограничительной, направляющей арматурой
защитной оплёткой
Продукция компании ООО «Армфлекс» сертифицирована и соответствует
действующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов

Армирующие кольца
предотвращают деформацию
компенсатора, усиливают
прочность конструкции

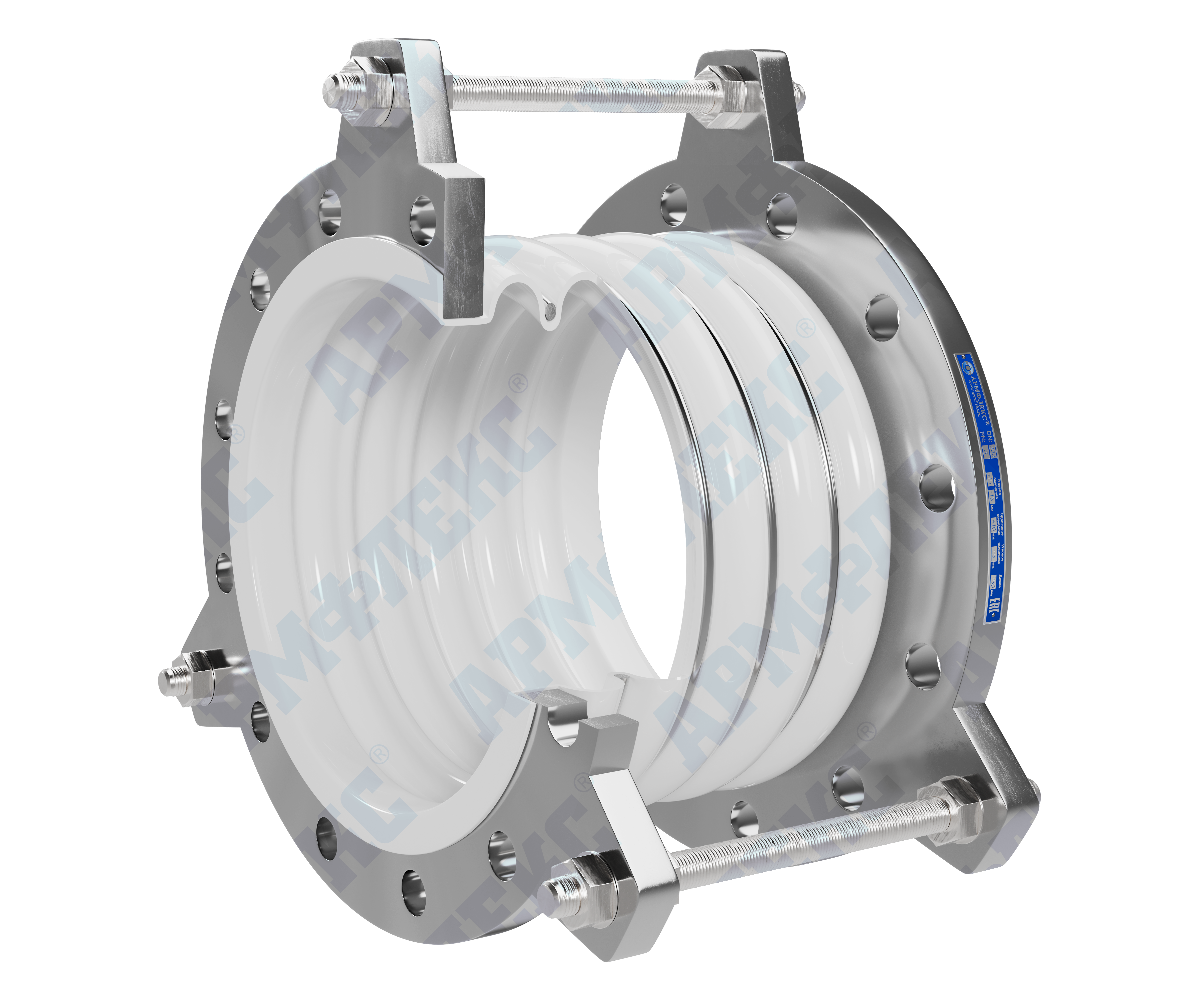

Компенсатор фторопластовый PTFE КФ ARM ФОКА в разрезе, Армфлекс

Ограничительные шпильки
повышают надёжность и контроль
деформации компенсатора

Сильфон выполнен из качественного
износостойкого полимера фторопласта
(политетрафторэтилен, тефлон, PTFE, ПТФЭ).
Возможно исполнение электропроводящего
сильфона PTFE с графитом

Основные свойства полимера PTFE:
— высокая химическая стойкость
— низкий коэффициент трения
— полная неспособность к водопоглащению
— стойкость к воздействию
высоких и низких температур


Мы можем предложить изготовление продукции любой сложности на заказ, по чертежам и необходимым Вам техническим параметрам.
По всем вопросам Вы можете обратиться в отдел продаж нашей компании. Заявку на изготовление Вы можете отправить по почте: pro@armfleks.ru, а также заполнить опросный лист на сайте.
Осуществляем доставку продукции по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.

КОНСТРУКЦИЯ КОМПЕНСАТОРОВ PTFE ФТОРОПЛАСТОВЫХ ФЛАНЦЕВЫХ КФ ARM ФОКА

Компенсаторы PTFE фланцевые, Армфлекс
Маркировка
Конструкционное исполнение
КОМПЕНСАТОР PTFE
(ФТОРОПЛАСТОВЫЙ)
ФЛАНЦЕВЫЙ КФ ARM ФОКА

Варианты исполнений: с защитным кожухом, оплеткой, внутренним экраном, ограничительной направляющей арматурой

PN от вакуума
до 6 кг/см2

DN от 25
до 1200 мм

Чертеж компенсатора PTFE фланцевого КФ ARM ФОКА, Армфлекс

1 — сильфон

2 — фланец

3 — кольцо армирующее

4 — шпилька

5 — гайка

6 — шайба

Фторопластовый сильфон PTFE с армирующими кольцами, Армфлекс

Сильфон компенсатора выполнен из высококачественного синтетического полимера (политетрафторэтилен), который обладает уникальными физико-химическими свойствами. Гофрированный сильфон компенсатора имеет гладкую поверхность, обладает низким коэффициентом трения и высокой температурной стойкостью.Фторопласт PTFE не подвержен воздействию большинства химических веществ, включая кислоты, щелочи и растворители, что позволяет использовать его в агрессивных средах. Армирующие кольца на сильфоне, изготовленные из прочных и устойчивых к коррозии материалов, придают дополнительную прочность конструкции и предотвращают изменения формы сильфона.

Фланцы стальные, Армфлекс

В качестве присоединительной арматуры на фторопластовых компенсаторах выступают поворотные (свободные) фланцы. Данная конструкция компенсатора удобна в монтаже и демонтаже, позволяет регулировать угол поворота, а также снижает риск утечки благодаря надежным соединениям. Фланцы изготавливаются из углеродистой и нержавеющей стали в соответствии с присоединительными размерами или по запросу клиента.

Ограничительные шпильки, Армфлекс

Ограничительная арматура является важным конструктивным элементом фторопластовых компенсаторов, повышающим безопасность, надежность и эксплуатационные характеристики. Ограничительные шпильки повышают надежность и контроль деформации компенсатора. Позволяют использовать компенсаторы в широком диапазоне нагрузок и условий эксплуатации.


КОМПЕНСАТОРЫ PTFE ФТОРОПЛАСТОВЫЕ ФЛАНЦЕВЫЕ КФ ARM ФОКА СТАНДАРТНОГО ИСПОЛНЕНИЯ

Чертеж КФ ARM ФОКА, Армфлекс

1 — сильфон PTFE

2 — фланец

3 — кольцо армирующее

4 — шпилька

5 — гайка

6 — шайба

Номинальный
диаметр

Номинальное
давление

Количество гофр

Длина

Осевой
ход

Ход
сдвига

Ход
поворота

Размеры фланцев* (в соответствии PN 10 ГОСТ 33259-2015), мм

Вес

DN, мм

PN, кг/см2

шт.

L, мм

мм

±, мм

±, град.

D

D1

D2

b

n отв. d

кг





2

61

10(+5,-5)

6

14











2,1

25

6

3

78

20(+10;-10)

12

28

115

85

68

14

4х14

2,1





5

111

30(+15;-15)

24

40











2,3





2

64

10(+5,-5)

6

14











2,4

32

6

3

80

20(+10;-10)

12

28

135

100

78

16

4х18

2,5





5

112

30(+15;-15)

24

40











2,6





2

76

10(+5,-5)

6

14











3,1

40

6

3

96

20(+10;-10)

12

28

145

110

88

18

4х18

3,2





5

136

30(+15;-15)

24

40











3,5





2

80

10(+5,-5)

6

14











3,1

50

6

3

102

20(+10;-10)

12

28

160

125

102

18

4х18

3,2





5

146

30(+15;-15)

24

40











3,5





2

84

10(+5,-5)

6

14











4,6

65

6

3

106

20(+10;-10)

18

28

180

145

122

20

4х18

4,7





5

150

30(+15;-15)

24

40











4,9





2

89

15(+7,5,-7,5)

8

14











7,8

80

6

3

114

25(+12,5;-12,5)

18

28

195

160

133

20

4х18

7,9





5

163

40(+20;-20)

24

40











8,1





2

97

15(+7,5,-7,5)

8

14











7,5

100

6

3

123

25(+12,5;-12,5)

18

28

215

180

158

22

8х18

7,6





5

176

40(+20;-20)

24

40











7,8





2

105

15(+7,5,-7,5)

8

14











10,7

125

3

3

133

25(+12,5;-12,5)

18

28

245

210

184

24

8х18

10,9





5

190

40(+20;-20)

24

40











11,3





2

105

15(+7,5,-7,5)

8

14











13,1

150

3

3

133

25(+12,5;-12,5)

18

28

280

240

212

24

8х22

13,6





5

190

40(+20;-20)

24

40











15,1





2

119

15(+7,5,-7,5)

8

14











19,1

200

3

3

154

25(+12,5;-12,5)

18

28

335

295

268

24

8х22

19,6





5

225

40(+20;-20)

24

40











21,1





2

128

15(+7,5,-7,5)

8

14











25,1

250

3

3

166

25(+12,5;-12,5)

18

28

390

350

320

26

12х22

25,6





5

242

40(+20;-20)

24

40











27,1





2

144

25(+12,5,-12,5)

10

14











31,2

300

2

3

188

40(+20;-20)

20

28

440

400

370

28

12х22

32,2





5

276

50(+25;-25)

30

40











34,2





2

155

25(+12,5,-12,5)

10

14











36,2

350

2

3

204

40(+20;-20)

20

28

500

460

430

28

16х22

37,2





5

303

50(+25;-25)

30

40











39,2





2

169

25(+12,5,-12,5)

10

14











50,3

400

2

3

224

40(+20;-20)

20

28

565

515

482

30

16х26

51,3





5

333

50(+25;-25)

30

40











53,3





2

189

40(+20,-20)

10

14











58,3

450

2

3

254

50(+25;-25)

20

28

615

565

532

30

20х26

59,3





5

383

70(+35;-35)

30

40











61,3





2

212

40(+20,-20)

12

14











62,3

500

2

3

286

50(+25;-25)

30

28

670

620

585

32

20х26

64,3





5

434

70(+35;-35)

40

40











68,3

от 600-1200 компенсаторы по запросу

от 1200 компенсаторы КС ARM ФФПО

*Возможно изготовление фланцев по Вашему запросу c номинальным давлением PN 1/2,5/6/10/16/25 кг/см2 в зависимости от номинального давления фторопластового сильфона

Изготовление продукции по чертежам и с техническими характеристиками заказчика.
Производитель оставляет за собой право на внесение изменений в конструкцию изделий.


Технические характеристики и материалы ФТОРОПЛАСТОВЫХ PTFE КОМПЕНСАТОРОВ КФ ARM ФОКА

СТАНДАРТНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм
от 25 до 500
Номинальное давление PN кг/см2, бар
от вакуума до 6
Рабочая температура T, °С
от -40 до 120
Строительная длина L, мм
от 61 до 434
Количество рабочих циклов
до 3 000
Присоединительные размеры свободных (поворотных) фланцев на компенсаторах соответствуют стандарту ГОСТ 33259-2015

Материалы

СИЛЬФОН
PTFE полимер фторопласт (политетрафторэтилен)
Рабочая среда: воздух, вода, природных газ, газообразные нефтепродукты, водогазонефтяные смеси, газообразный аммиак, агрессивные химические среды (кислоты, щелочи, реагенты) и другие среды, неагрессивные к материалу сильфона
АРМИРУЮЩИЕ КОЛЬЦА
ГОСТ
08Х18Н10
DIN
X5CrNi18-10
AISI, ASTM
304
EN
1.4301
ФЛАНЦЫ
ГОСТ
Ст20, Ст3сп
DIN
St35, St 37-2
AISI, ASTM
А 105 (1020), 1017
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038)
Покрытие фланцев
Антикоррозийное цинковое покрытие
МАТЕРИАЛ ОГРАНИЧИТЕЛЬНОЙ АРМАТУРЫ (ОГРАНИЧИТЕЛЬНЫЕ ШПИЛЬКИ, БОЛТЫ, ШАЙБЫ)
ГОСТ
Ст20, Ст3сп
DIN
St35, St 37-2
AISI, ASTM
А 105 (1020), 1017
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038)
Покрытие
Антикоррозийное цинковое покрытие

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм
от 20 до 1200от 1200  КС ARM ФФПО
Номинальное давление PN кг/см2, бар
от вакуума до 6от 6  КФ ARM/01 ФОКА
Рабочая температура T, °С
от -60 до 180
Строительная длина L, мм
от 35
Количество рабочих циклов
до 3 000
Параметры свободных (поворотных) фланцев на компенсаторах определяются в соответствии с запросом заказчика

Материалы

СИЛЬФОН
PTFE полимер фторопласт (политетрафторэтилен) PTFE электропроводящий полимер фторопласт (политетрафторэтилен) с добавлением графитовой крошки
Рабочая среда: воздух, вода, природный газ, газообразные нефтепродукты, водогазонефтяные смеси, газообразный аммиак, агрессивные химические среды (кислоты, щелочи, реагенты) и другие среды, неагрессивные к материалу сильфона
АРМИРУЮЩИЕ КОЛЬЦА
ГОСТ
Ст20, Ст3сп, 08Х18Н10, 08Х16Н11М3, 08Х18Н10Т
DIN
St35, St 37-2, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiTi18-10
AISI, ASTM
А 105 (1020), А570 (1017М), 304, 316, 321
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4401, 1.4541
ФЛАНЦЫ
ГОСТ
чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08Х18Н10, 03Х18Н11, 20Х23Н13, 20Х23Н18, 10Х23Н18, 08Х17Н13М2, 08Х16Н11М3, 08Х17Н13М2Т, 03Х17Н14М3, 08Х18Н10Т
DIN
GG35, St35, St 37-2, 13Mn6, X5CrNi18-10,X2 Cr Ni 19 11, X12CrNi23-13, X8CrNi25-21, X8CrNi25-21, X5CrNiMo 17-13-3, X5CrNiMo17-12-2, X6CrNiMoTi 17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10
AISI, ASTM
CLASS50B, А 105 (1020), А570 (1017М), А 516, А 561, 304, 304L, 309, 310, 310S, 316, 316Ti, 316L, 321
EN
EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4306, 1.4833, 1.4845, 1.4842, 1.4436, 1.4401, 1.4571, 1.4435, 1.4541
Покрытие фланцев
Антикоррозийное лакокрасочное покрытие/ Антикоррозийное гальваническое цинковое покрытие
МАТЕРИАЛЫ ДОПКОМПЛЕКТАЦИИ (ЗАЩИТНЫЙ КОЖУХ, ВНУТРЕННИЙ ЭКРАН, ОГРАНИЧИТЕЛЬНАЯ, НАПРАВЛЯЮЩАЯ АРМАТУРА, ЗАЩИТНАЯ ОПЛЕТКА)
ГОСТ
Ст20, Ст3сп, 09Г2С, 08Х18Н10, 03Х18Н11, 20Х23Н13, 20Х23Н18, 10Х23Н18, 08Х17Н13М2, 08Х16Н11М3, 08Х17Н13М2Т, 03Х17Н14М3, 08Х18Н10Т
DIN
St35, St 37-2, 13Mn6, X5CrNi18-10,X2 Cr Ni 19 11, X12CrNi23-13, X8CrNi25-21, X8CrNi25-21, X5CrNiMo 17-13-3, X5CrNiMo17-12-2, X6CrNiMoTi 17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10
AISI, ASTM
А 105 (1020), А570 (1017М), А 516, А 561, 304, 304L, 309, 310, 310S, 316, 316Ti, 316L, 321
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4306, 1.4833, 1.4845, 1.4842, 1.4436, 1.4401, 1.4571, 1.4435, 1.4541
Покрытие
Антикоррозийное лакокрасочное покрытие/ Антикоррозийное гальваническое цинковое покрытие
Комплектация компенсаторов: защитным кожухом, внутренним экраном, ограничительной, направляющей арматурой, защитной оплеткой производится по запросу заказчика

ОБЛАСТЬ ПРИМЕНЕНИЯ ФТОРОПЛАСТОВЫХ PTFE КОМПЕНСАТОРОВ КФ ARM ФОКА

Применение компенсаторов PTFE включает в себя следующие отрасли:

  • Нефтегазовая отрасль;
  • Химическая промышленность;
  • Пищевая промышленность;
  • Энергетика;
  • Отопительное и холодильное оборудование и другое.

Компенсаторы из фторопласта находят широкое применение в различных отраслях, обеспечивая надежность и долговечность работы трубопроводной системы в условиях, требующих высокой устойчивости к химическим и температурным воздействиям.

Фторопластовые фланцевые PTFE компенсаторы, Армфлекс
