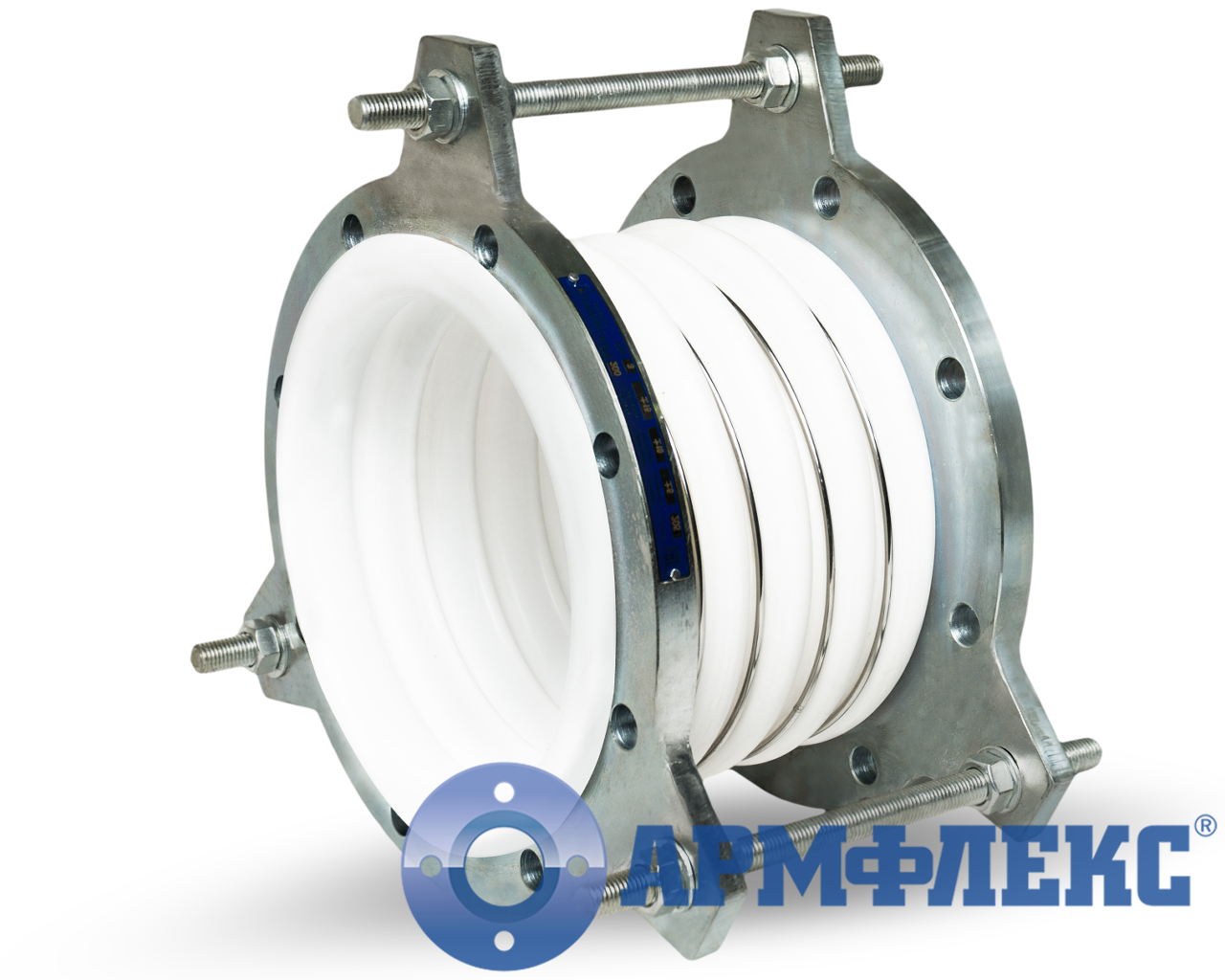

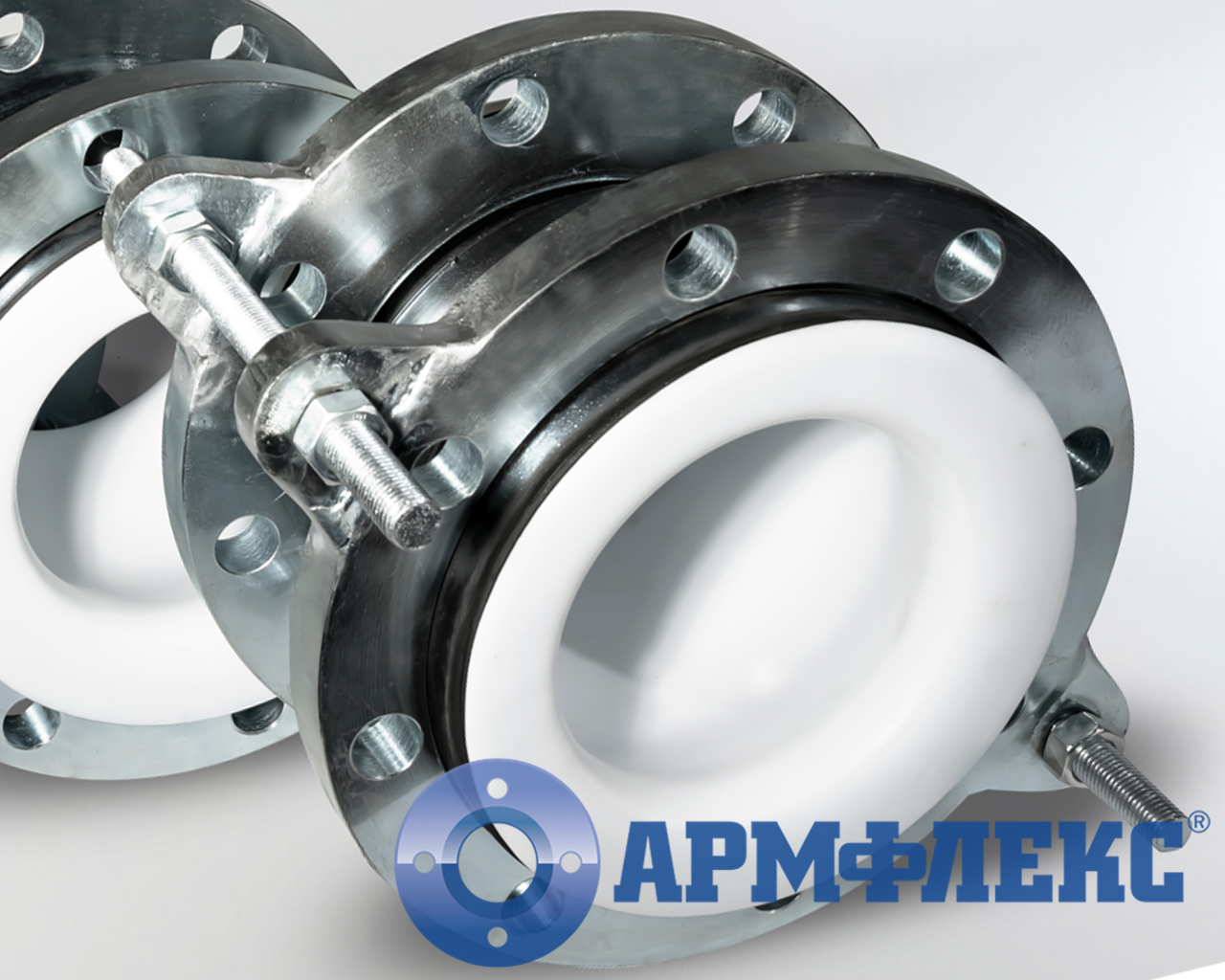

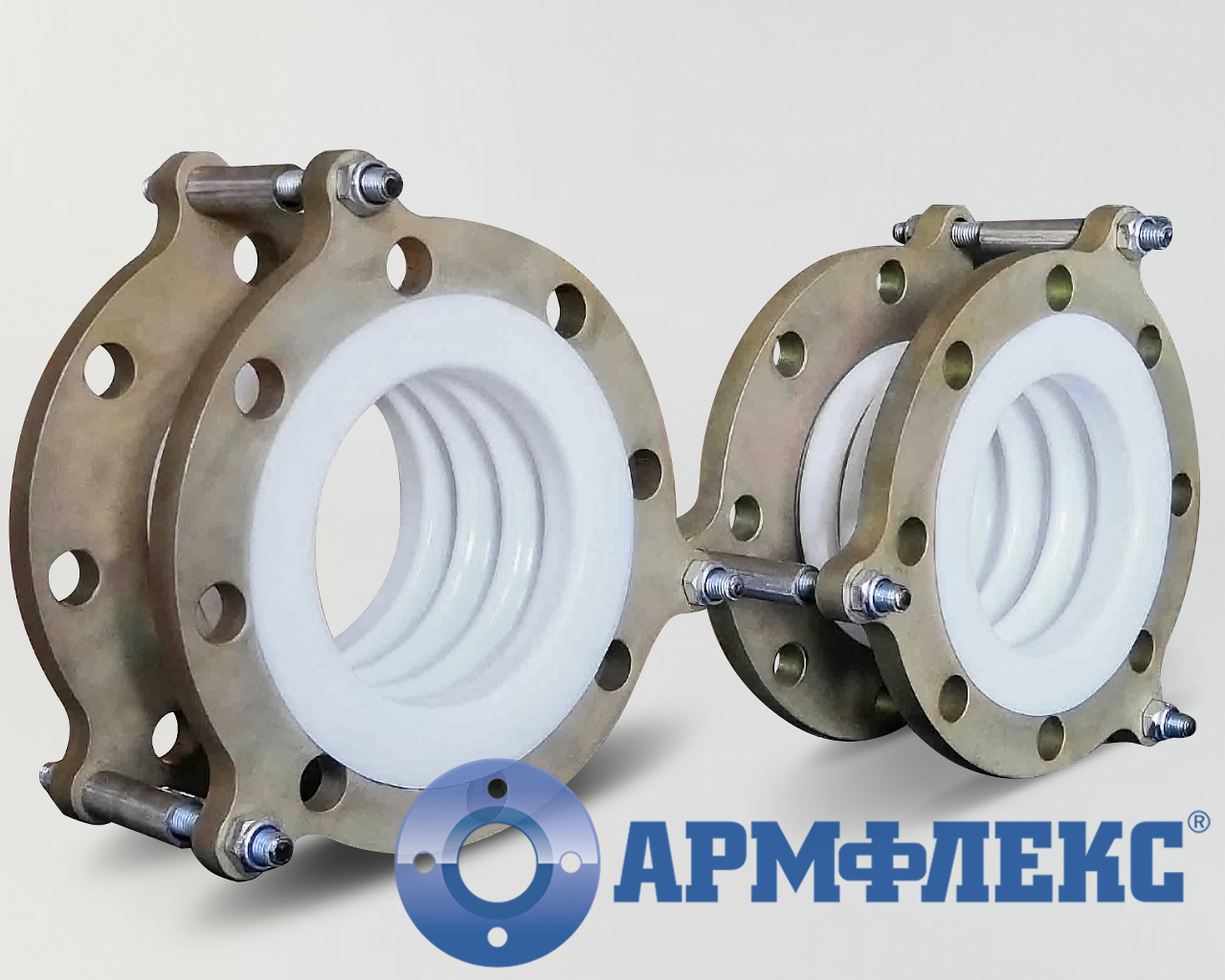

PTFE компенсатор производится различных типов: осевой, сдвиговый, поворотный (угловой), универсальный. В основном применяется: в химической, пищевой промышленности, в системах с агрессивными средами (кислоты, щелочи). Состоит из сильфона выполненного из фторопласта (тефлона), присоединительной фланцевой арматуры. Фторопластовый сильфон может иметь внутреннее защитное покрытие (армирование), сильфоном из нержавеющей стали. В зависимости от исполнения комплектуется: ограничительными шпильками, поворотным (сдвиговым) или карданным устройством.
Наша компания осуществляет, производство и реализацию PTFE (фторопластовых) компенсаторов, со следующими техническими характеристиками:
- Условным диаметром DN: от 15 до 1500 мм.;
- Рабочим давлением PN:от вакуума до 40 кг/см2;
- С рабочей температурой T: от - 180 до 200 градусов Цельсия;
- Материал сильфона: ПТФЭ (PTFE), фторопласт;
- Материал присоединительной арматуры: углеродистая или нержавеющая сталь;
- Для рабочих сред: вода, пар, газ, нефтепродукты, масла, агрессивные химические среды.
Стоимость и наличие продукции на складе, можно уточнить в отделе продаж нашей компании или направив заполненный опросный лист. Осуществляем доставку продукции по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.

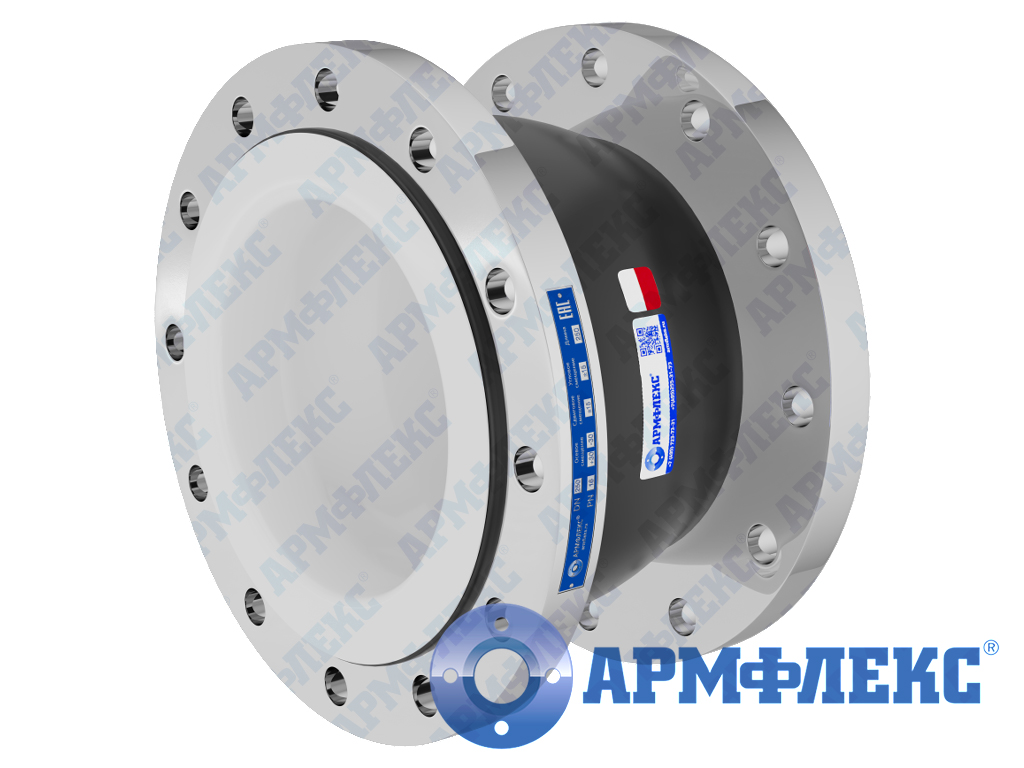

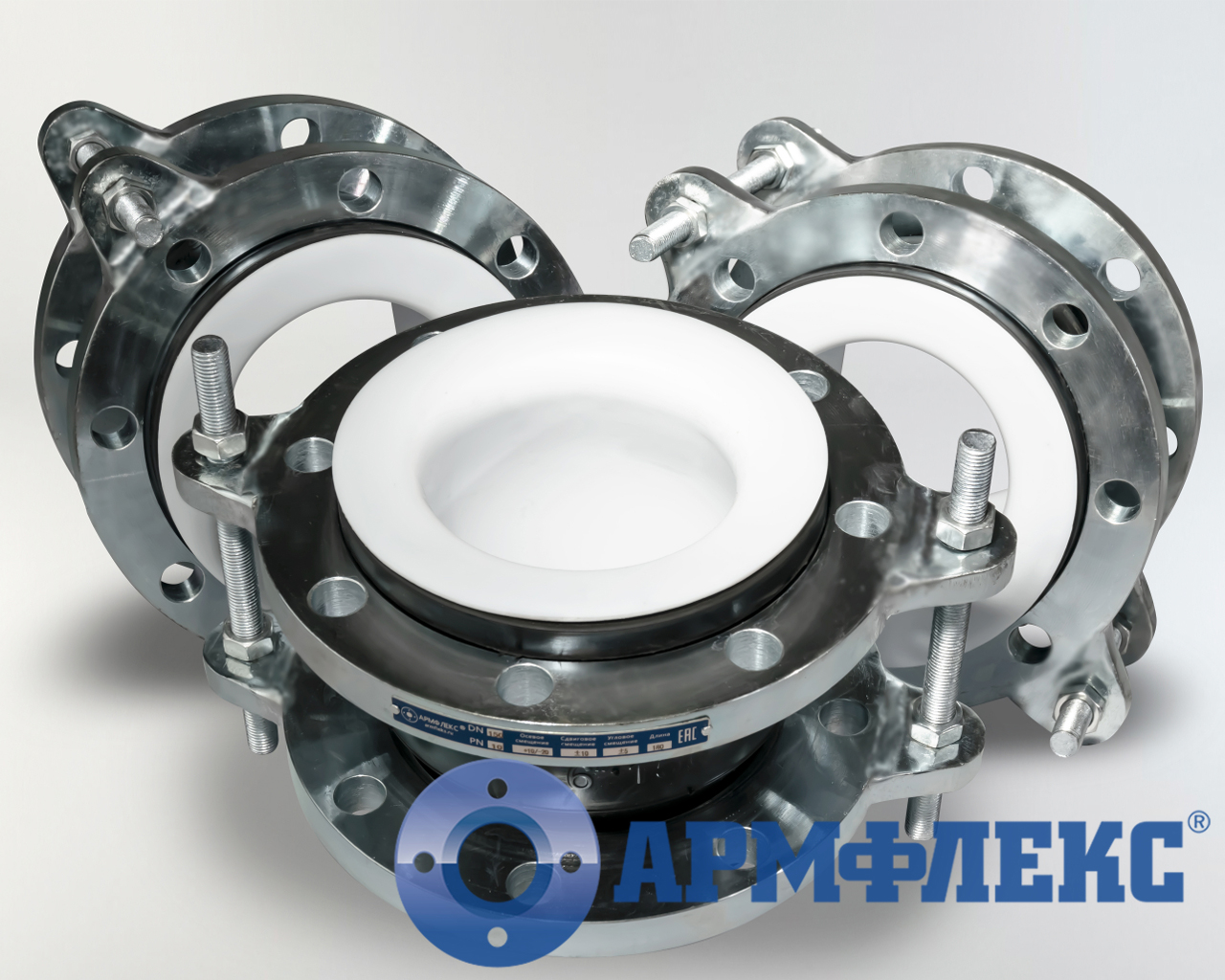

МАРКИРОВКА И КОНСТРУКЦИОННОЕ ИСПОЛНЕНИЕ PTFE (ФТОРОПЛАСТОВЫХ) КОМПЕНСАТОРОВ
| Маркировка PTFE компенсатора | Условный диаметр DN | Рабочее давление PN | Конструкционное исполнение |
|---|---|---|---|
| Тип присоединения фторопластового компенсатора фланцевый | |||
|

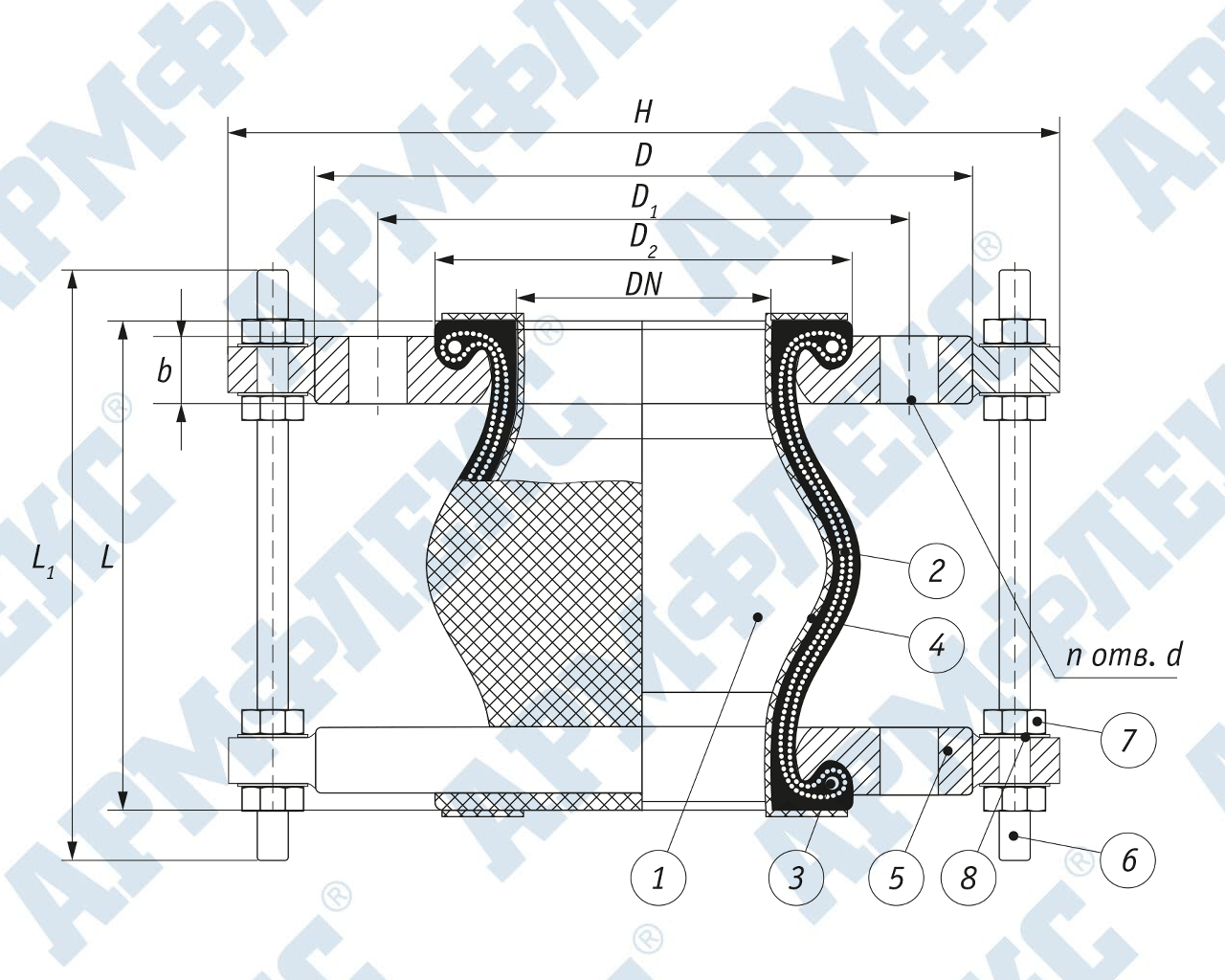

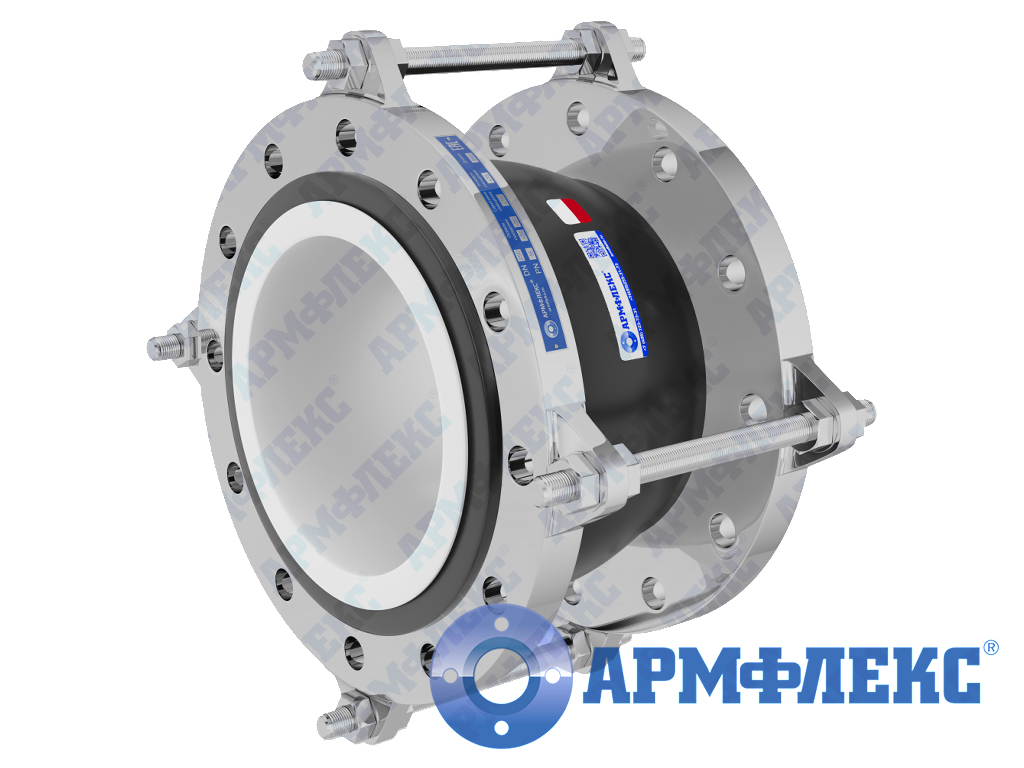

КФ ARM Ф Варианты исполнений: с ограничительными шпильками, поворотным или карданным устройством, внутренним экраном, армирование: сильфоном из нержавеющей стали или армирующими кольцами |
от 15 до 1500 мм |
от вакуума |
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ PTFE КОМПЕНСАТОРОВ

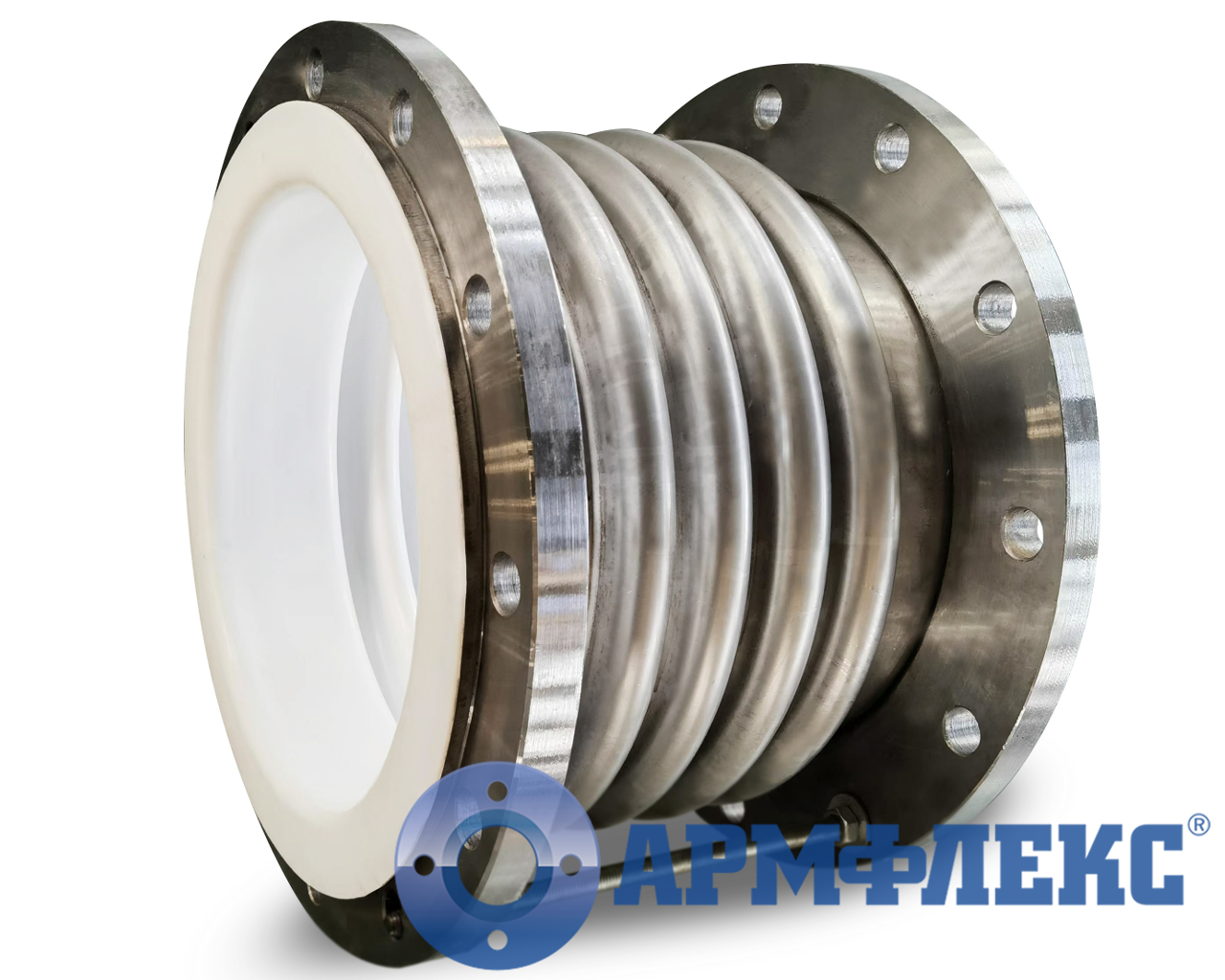

| Технические характеристики | Материальное исполнение компенсатора PTFE |
|---|---|
| Стандартное исполнение | Материал сильфона |
| Условный проход DN: от 15 до 500 мм | Стандартное исполнение |
| Рабочее давление PN: 6, 10 кг/см2 | ПТФЕ (PTFE), фторопласт |
| Рабочая температура Т: от -60 до 180 гр. С | Специальное исполнение |
| Строительная длина L: от 35 до 300 мм. | Сильфон из нержавеющей стали с футеровкой PTFE (фторопластом) |
| Специальное исполнение |
Материал: фланцев, ограничительных шпилек, поворотного или карданного устройства, армирующих колец |
| Условный проход DN: от 15 до 1500 мм | |
| Рабочее давление PN: от вакуума до 40 кг/см2 | Стандартное исполнение |
| Рабочая температура Т: от - 180 до 200 гр. С | Материал ГОСТ: Ст. 20, Ст3сп |
| Строительная длина L: от 35 до 1500 мм | Материал DIN: 1.0038 |
| Рабочая среда | Материал AISI: St 37-2 |
| Агрессивные химические среды: кислоты, щелочи, растворители, агрессивные газы, химические сточные воды; | Специальное исполнение |
|
Нефтепродукты: бензин, дизельное топливо, мазут, керосин, смазочные масла, нефть; |
Материал ГОСТ: 09Г2С, 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, алюминий |
|
Природный и сжиженный газ |
Материал DIN: 1.4301, 1.4828, 1.4401, 1.4571 |
| Пищевые продукты | Материал AISI: 304,309, 316,316 ti. 321 |
| Области применения фторопластовых компенсаторов | |
|
- компенсация перемещений; |
- различные трубопроводы, газоходы; |
КОМПЕНСАТОРЫ PTFE (ФТОРОПЛАСТОВЫЕ) СТАНДАРТНОГО ИСПОЛНЕНИЯ
|
Условный диаметр DN |
Рабочее давление PN |
Количество гофр |
Осевой ход λ |
Сдвиг δ |
Поворот γ |

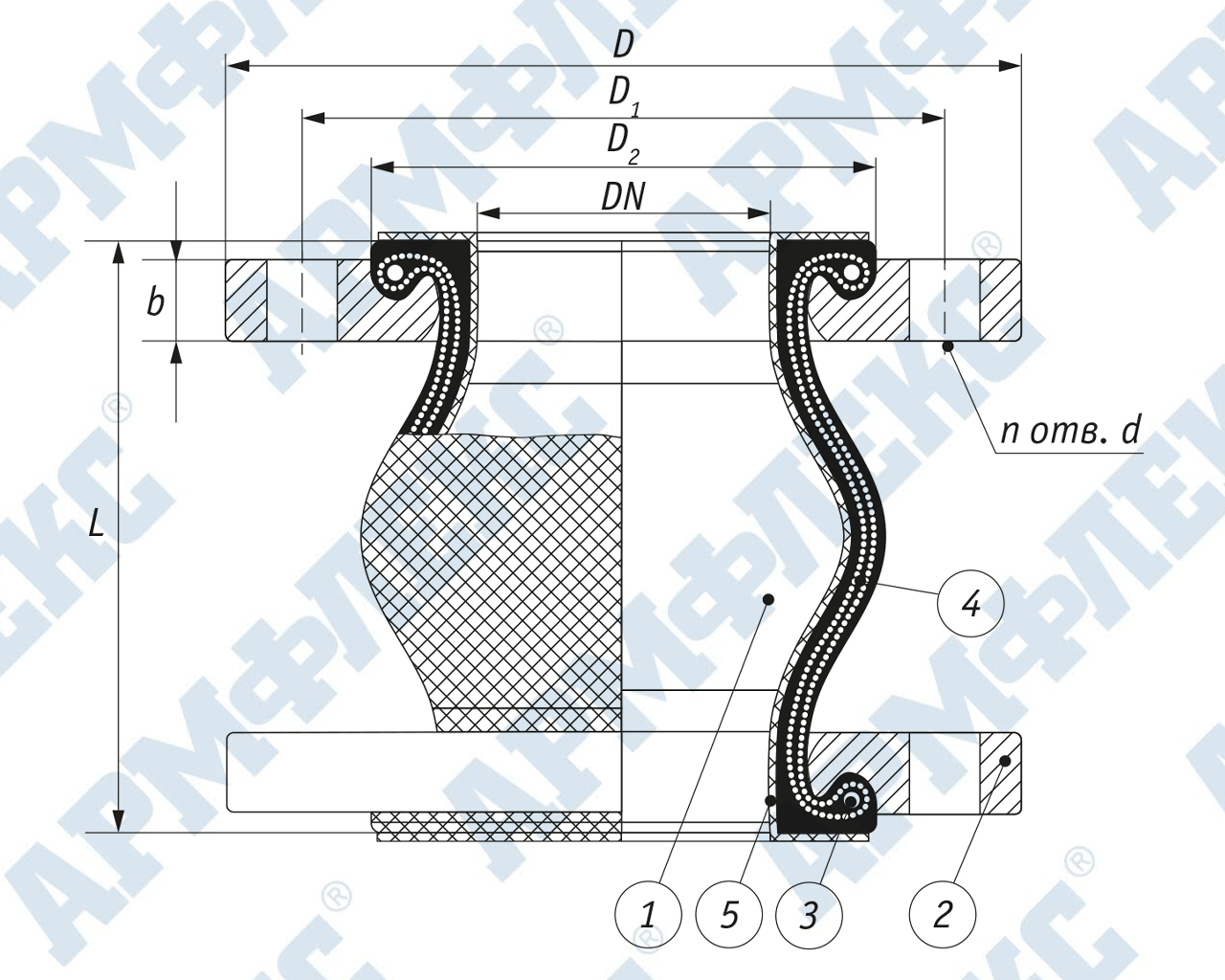

Размеры PTFE (фторопластовых) компенсаторов |
Вес G |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | d | D1 | b | d х n | L | |||||||
| мм | кг/см2 | шт | мм | мм | град | мм | мм | мм | мм | мм/шт | мм | кг |
| 15 | 10 | 2 | 4 | 2 | 7 | 95 | 18 | 65 | 10 | 12 х 4 | 35 | 1,7 |
| 3 | 6 | 4 | 14 | 46 | 1,8 | |||||||
| 5 | 8 | 5 | 20 | 68 | 2,0 | |||||||
| 20 | 10 | 2 | 4 | 2 | 7 | 105 | 25 | 75 | 12 | 12 х4 | 35 | 1,8 |
| 3 | 6 | 4 | 14 | 46 | 1,9 | |||||||
| 5 | 8 | 5 | 20 | 68 | 2,0 | |||||||
| 25 | 10 | 2 | 6 | 3 | 7 | 115 | 36 | 85 | 14 | 14 х 4 | 35 | 1,9 |
| 3 | 13 | 6 | 14 | 46 | 2,1 | |||||||
| 5 | 8 | 12 | 20 | 68 | 2,2 | |||||||
| 32 | 10 | 2 | 6 | 3 | 7 | 135 | 43 | 100 | 16 | 18 х 4 | 35 | 2,0 |
| 3 | 13 | 6 | 14 | 46 | 2,2 | |||||||
| 5 | 8 | 12 | 20 | 68 | 2,3 | |||||||
| 40 | 10 | 2 | 6 | 3 | 7 | 145 | 49 | 110 | 16 | 18 х 4 | 35 | 2,5 |
| 3 | 13 | 6 | 14 | 46 | 2,6 | |||||||
| 5 | 13 | 12 | 20 | 80 | 2,7 | |||||||
| 50 | 10 | 2 | 6 | 3 | 7 | 160 | 61 | 125 | 18 | 18 х 4 | 40 | 3,6 |
| 3 | 15 | 9 | 14 | 56 | 3,8 | |||||||
| 5 | 19 | 12 | 20 | 88 | 4,3 | |||||||
| 65 | 10 | 2 | 9 | 5 | 7 | 180 | 77 | 145 | 18 | 18 х 4 | 57 | 4,4 |
| 3 | 19 | 9 | 14 | 77 | 4,6 | |||||||
| 5 | 25 | 13 | 20 | 114 | 5,0 | |||||||
| 80 | 10 | 2 | 9 | 5 | 7 | 195 | 89 | 160 | 20 | 18 х 8 | 57 | 5,2 |
| 3 | 25 | 13 | 14 | 77 | 5,3 | |||||||
| 5 | 25 | 16 | 20 | 114 | 5,5 | |||||||
| 100 | 10 | 2 | 13 | 6 | 7 | 215 | 115 | 180 | 20 | 18 х 8 | 67 | 6,9 |
| 3 | 25 | 13 | 14 | 91 | 7,0 | |||||||
| 5 | 25 | 16 | 20 | 140 | 7,2 | |||||||
| 125 | 10 | 2 | 13 | 6 | 7 | 245 | 140 | 210 | 22 | 18 х 8 | 83 | 11,2 |
| 3 | 25 | 14 | 14 | 111 | 11,4 | |||||||
| 5 | 32 | 16 | 20 | 167 | 12,0 | |||||||
| 150 | 10 | 2 | 13 | 6 | 7 | 280 | 169 | 240 | 22 | 23 х 8 | 75 | 12,3 |
| 3 | 28 | 14 | 14 | 101 | 12,7 | |||||||
| 5 | 32 | 16 | 20 | 154 | 14,3 | |||||||
| 200 | 10 | 2 | 13 | 6 | 7 | 335 | 220 | 295 | 24 | 23 х 12 | 102 | 20,0 |
| 3 | 28 | 14 | 14 | 137 | 21,0 | |||||||
| 5 | 32 | 16 | 20 | 207 | 23,0 | |||||||
| 250 | 10 | 2 | 15 | 6 | 7 | 405 | 274 | 355 | 26 | 27 х 12 | 140 | 26,0 |
| 3 | 30 | 14 | 14 | 200 | 27,0 | |||||||
| 5 | 32 | 16 | 20 | 300 | 29,0 | |||||||
| 300 | 10 | 2 | 20 | 10 | 7 | 460 | 324 | 410 | 28 | 27 х 12 | 150 | 33,0 |
| 3 | 30 | 15 | 14 | 196 | 35,0 | |||||||
| 5 | 35 | 18 | 20 | 288 | 40,0 | |||||||
