Металлорукава с быстроразъемным соединением МРВД ARM БРС

Каталог металлорукавов
(12.94 MB)

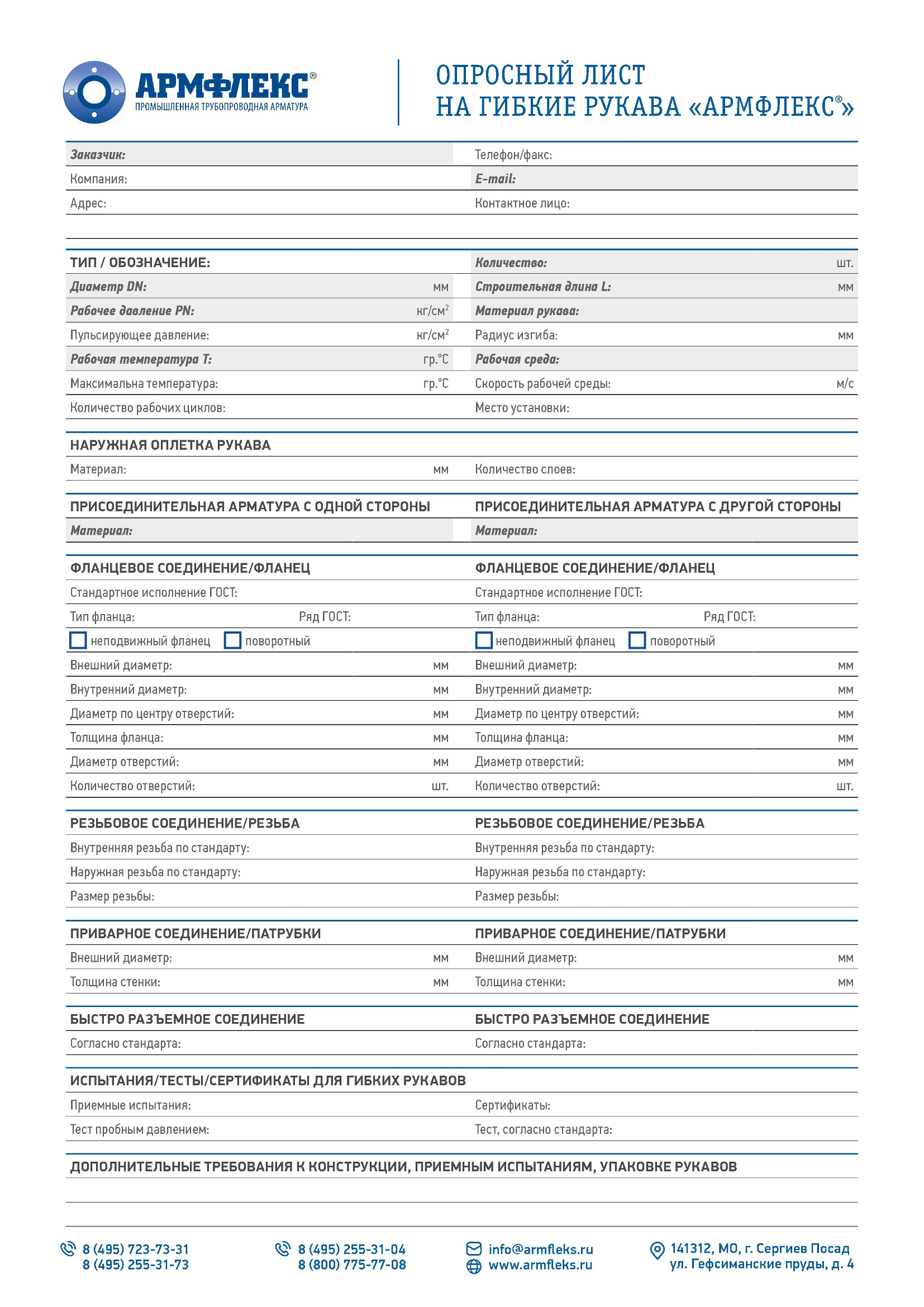

Заполнить интерактивный опросный лист

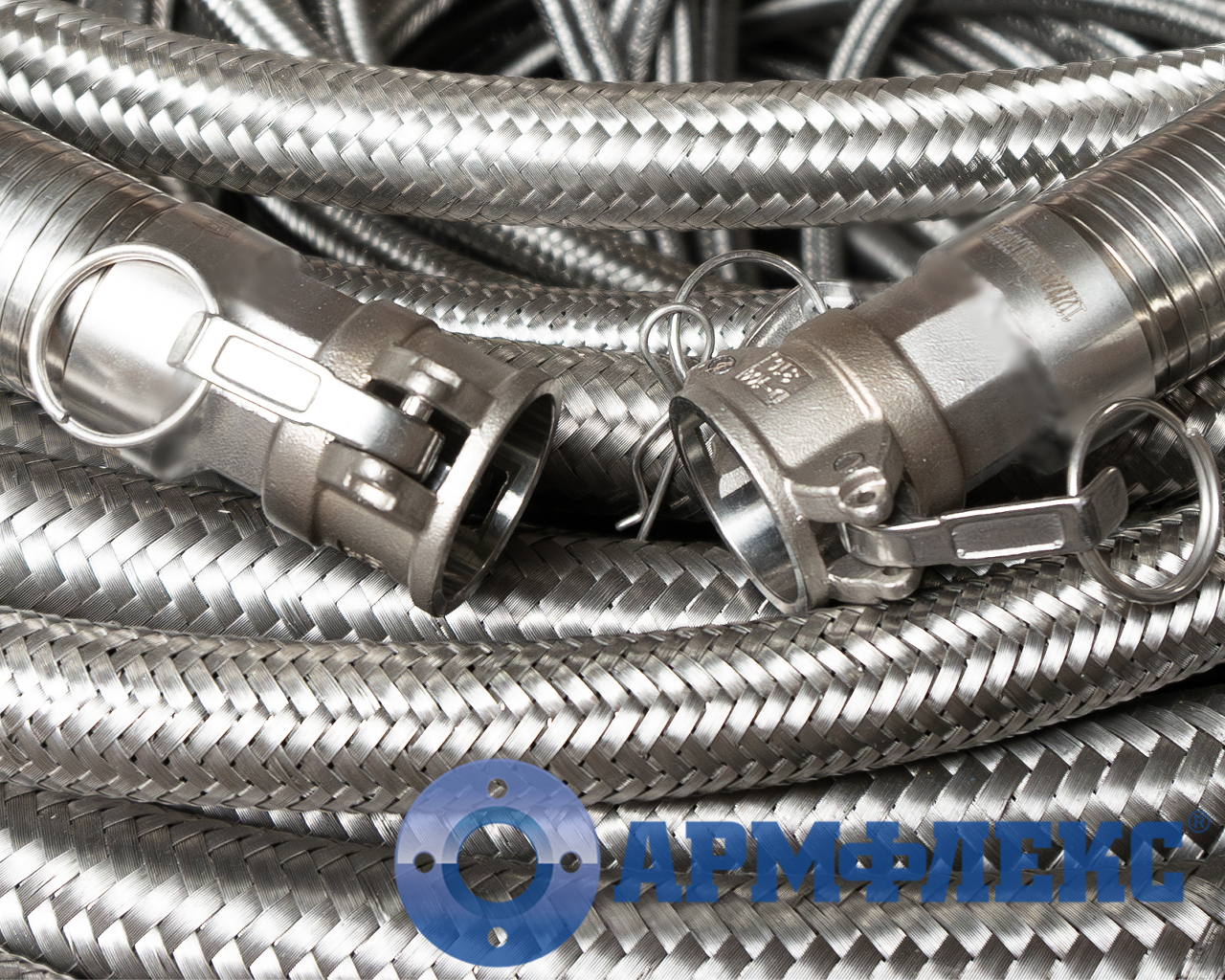

Металлорукав высокого давления с быстроразъемным соединением, Армфлекс

Герметичные гибкие металлорукава высокого давления МРВД ARM c быстроразъемным типом присоединения предназначены для быстрого и надежного соединения и разъединения трубопроводной системы, оборудования, элементов гидравлических и пневматических систем для транспортировки различных газов, жидкостей и сыпучих сред. Сильфон выполнен из нержавеющей стали путем гофрирования заготовки. Металлорукав может быть изготовлен в однослойной или многослойной оплетке или без нее. В зависимости от запроса и технических характеристик клиента тип БРС имеет несколько вариантов исполнения.

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕТАЛЛОРУКАВОВ
ГЕРМЕТИЧНЫХ ВЫСОКОГО ДАВЛЕНИЯ МРВД ARM

PN от вакуума
до 200 кг/см2
DN от 6
до 300 мм
Т, от -260
до +700°С
строительная длина
по запросу клиента
наличие
на складе
рабочая среда: вода, пар,
газ, нефтепродукты,
химические и криогенные
среды
возможность изготовления металлорукава с
усиленной гофровкой, повышенной гибкостью,
многослойной гофровкой, двойной термоизоляцией,
спиральной защитой, кольцевым усилением гофры,
усиленной защитной оплёткой, усиленными окончаниями,
внутренним экраном
область применения
  • для транспортировки различных
    сред: газообразных, жидких,
    маслянистых, сыпучих
  • в качестве гибкого соединения
    трубопроводов и оборудования
  • различные трубопроводы,
    газоходы
  • двигатели, комрессоры, насосы,
    другое промышленное
    оборудование

Герметичные металлорукава изготавливаются путём
гофрирования заготовки из нержавеющей стали

Рукава выполняются с различным шагом гофровки:
узким, средним, широким

Большой выбор материалов гибкой гофры: 08Х18Н10,
03Х18Н11, 08Х16Н11М3, 03Х17Н14М3, 08Х18Н10Т

Возможность исполнения металлорукавов
с внутренней футеровкой PTFE

Металлорукав в оплетке под приварку МРВД ARM, Армфлекс

Металлическая оплётка
(однослойная или многослойная) изготовлена
методом переплетения проволок, выполненных
из нержавеющей стали и других сплавов металла

Оплётка усиливает рукав, находящийся
под воздействием растягивающих усилий,
предотвращает расширение рукава под высоким
давлением, защищает его от механических
воздействий

Герметичный металлорукав может быть выполнен
в изоляции ПВХ и в специальном исполнении
EPDM (ЭПДМ) и NBR (НБР)


Изготовим в кратчайшие сроки, рассчитаем и подберем металлорукава по техническим характеристикам заказчика. Заявку на изготовление продукции Вы можете отправить по почте pro@armfleks.ru, а также заполнить опросный лист на сайте.
Уточняющие вопросы Вы можете задать менеджеру по продажам нашей компании по телефону:
  8 (800) 775-77-08   Звонок по России бесплатный
+7 (495) 723-73-31   Звонки из России и заграницы
+7 (916) 722-02-71   Мобильная связь
Осуществляем доставку продукции по России, г.Москва собственным автотранспортом, а так же транспортными и курьерскими компаниями

Типы присоединения
Конструкционное исполнение
АДАПТЕР БЫСТРОРАЗЪЕМНОГО СОЕДИНЕНИЯ КАМЛОК ПРИВАРНОЙ (ЭКСЦЕНТРИКОВЫЙ ТИП)

Присоединительные размеры окончаний в соответствии с DIN EN 14420-7-2022 (DIN 2828), комбинированное или специальное исполнение

DN от 16
до 100 мм

PN от вакуума
до 16 кг/см2

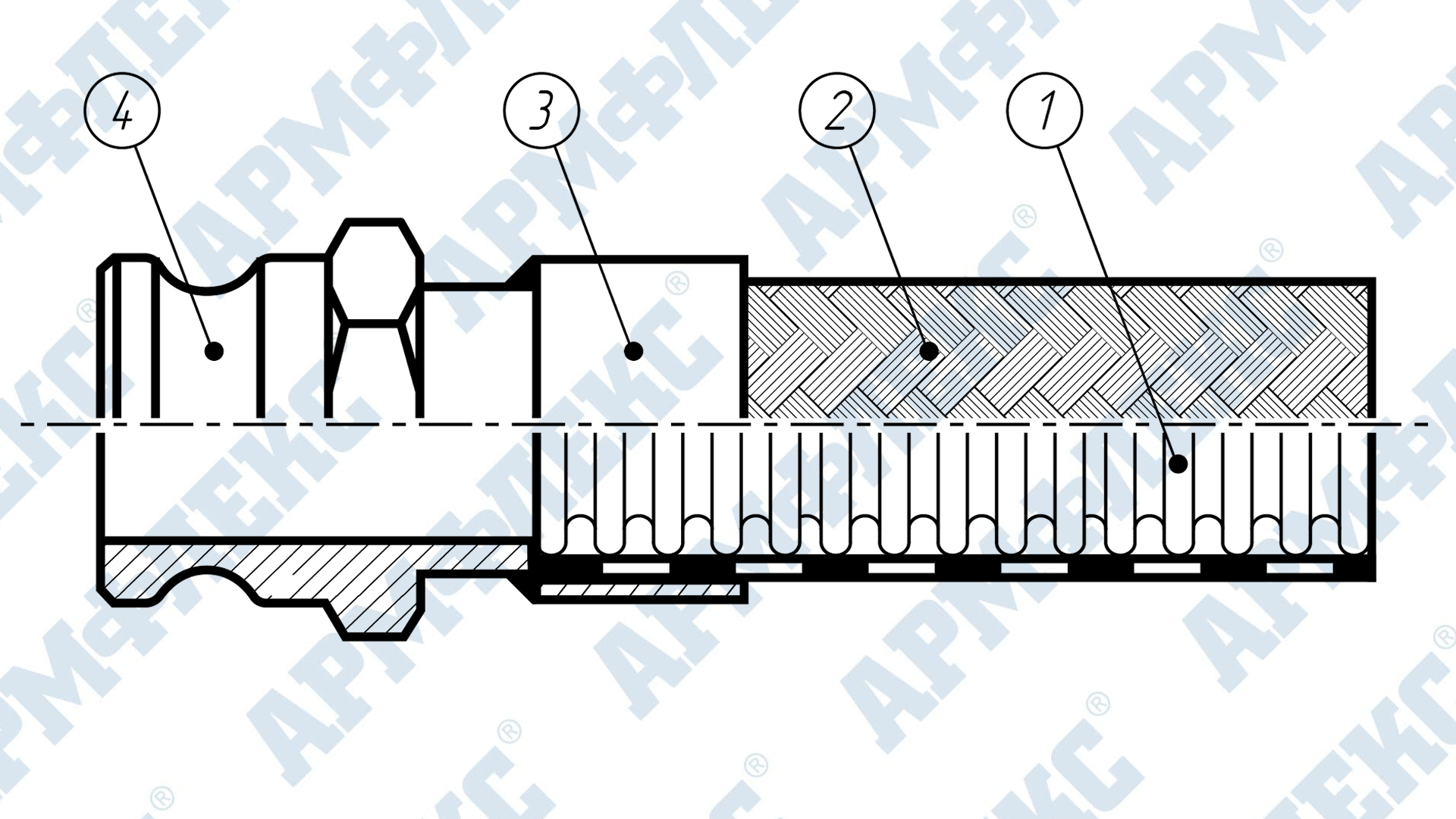

Чертеж металлорукава с приварным адаптером быстроразъемного соединения Камлок, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - адаптер под брс Camlock

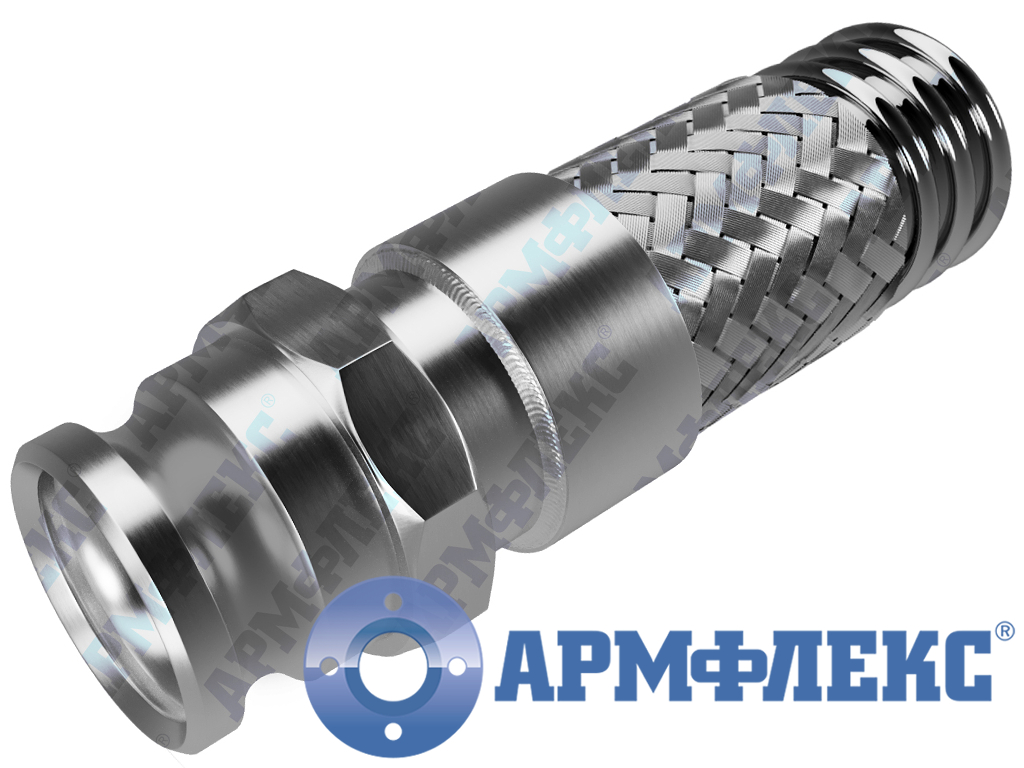

Металлорукав с приварным адаптером быстроразъемного соединения Камлок, Армфлекс
АДАПТЕР БЫСТРОРАЗЪЕМНОГО СОЕДИНЕНИЯ КАМЛОК (ЭКСЦЕНТРИКОВЫЙ ТИП) НА НИППЕЛЕ С НАРУЖНОЙ ТРУБНОЙ КОНИЧЕСКОЙ РЕЗЬБОЙ

Присоединительные размеры окончаний в соответствии с DIN EN 14420-7-2022 (DIN 2828), ГОСТ 6211-81 (BSPT, ISO 7/1, DIN 2999, JIS B 0203, BS 21 (BS EN 10226-1), комбинированное или специальное исполнение

DN от 16
до 100 мм

PN от вакуума
до 16 кг/см2

Чертеж металлорукава с адаптером БРС Камлок на ниппеле с наружной трубной конической резьбой, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной

5 - адаптер под брс Camlock

Металлорукав с адаптером БРС Камлок на ниппеле с наружной трубной конической резьбой, Армфлекс
БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ КАМЛОК ПРИВАРНОЕ (ЭКСЦЕНТРИКОВЫЙ ТИП)

Присоединительные размеры окончаний в соответствии с DIN EN 14420-7-2022 (DIN 2828), комбинированное или специальное исполнение

DN от 16
до 100 мм

PN от вакуума
до 16 кг/см2

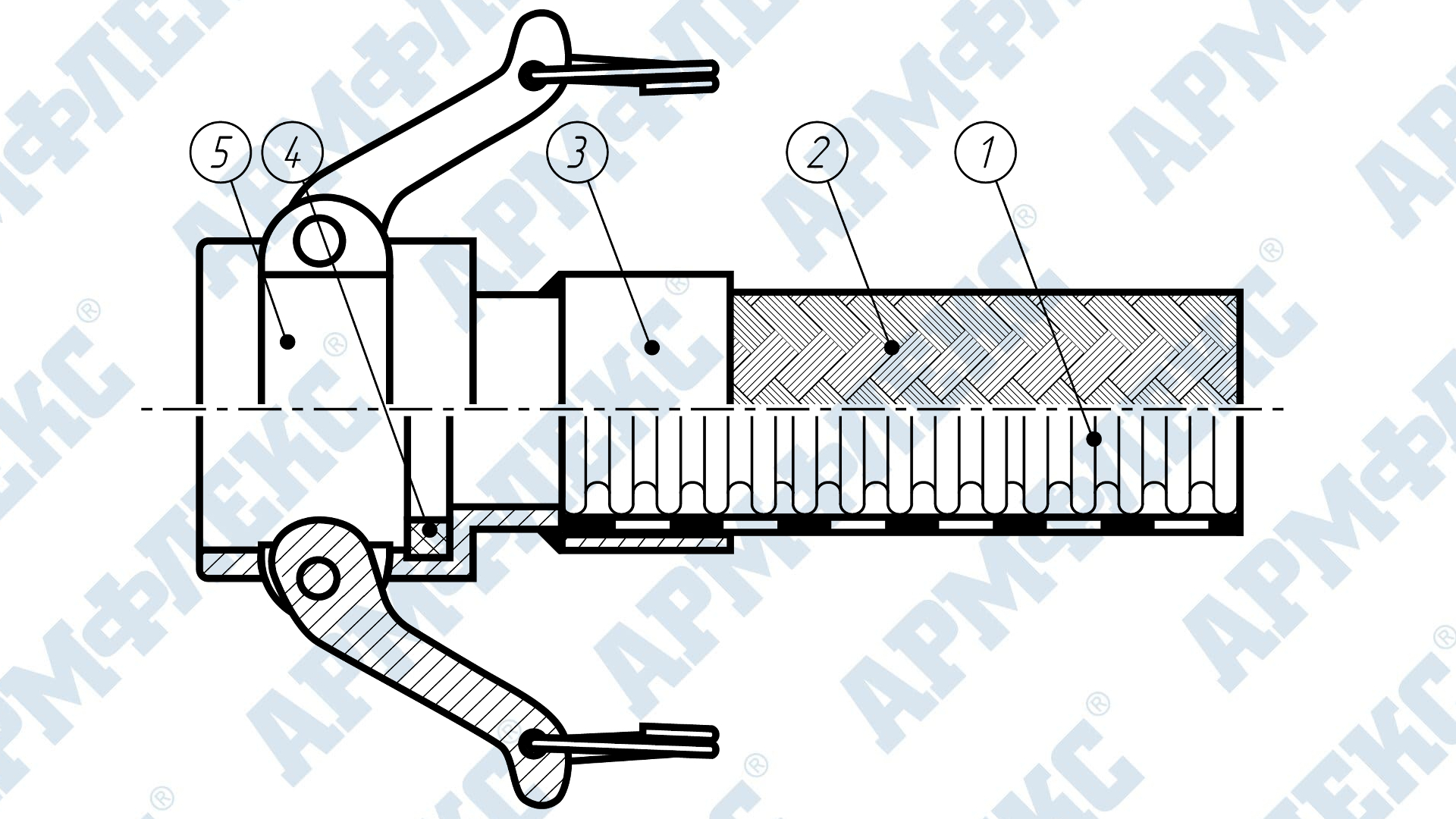

Чертеж металлорукава с приварным быстроразъемным соединением Камлок, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - прокладка

5 - муфта Camlock

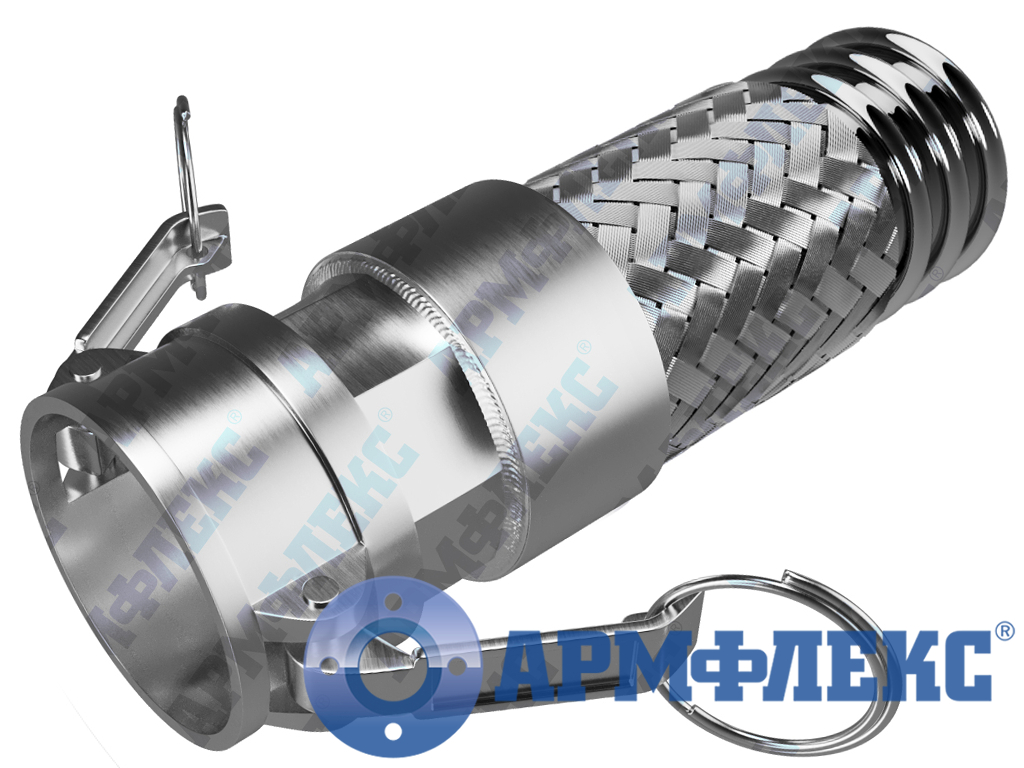

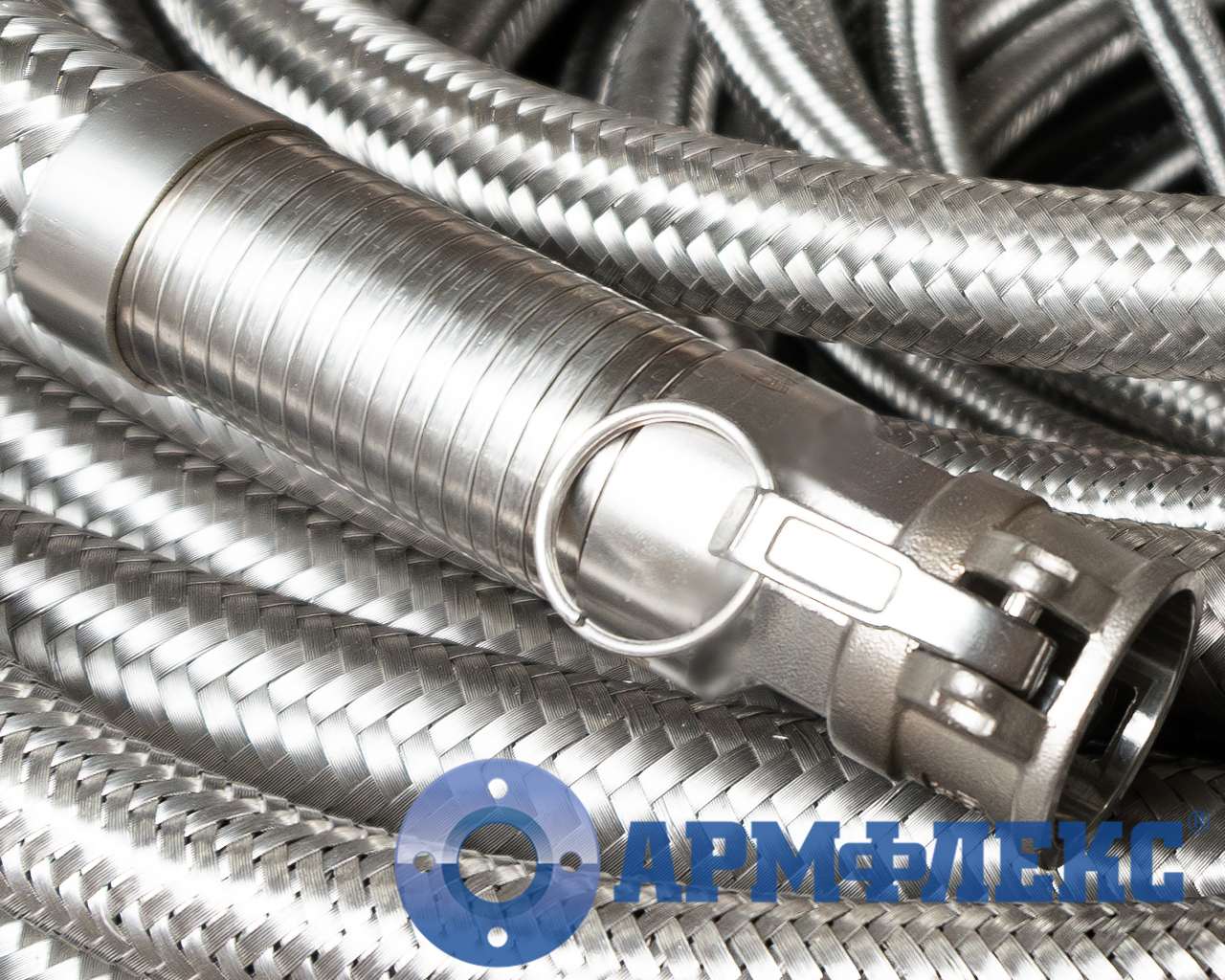

Металлорукав с приварным быстроразъемным соединением Камлок, Армфлекс
БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ КАМЛОК (ЭКСЦЕНТРИКОВЫЙ ТИП) НА НИППЕЛЕ С НАРУЖНОЙ ТРУБНОЙ КОНИЧЕСКОЙ РЕЗЬБОЙ

Присоединительные размеры окончаний в соответствии с DIN EN 14420-7-2022 (DIN 2828), ГОСТ 6211-81 (BSPT, ISO 7/1, DIN 2999, JIS B 0203, BS 21 (BS EN 10226-1), комбинированное или специальное исполнение

DN от 16
до 80 мм

PN от вакуума
до 16 кг/см2

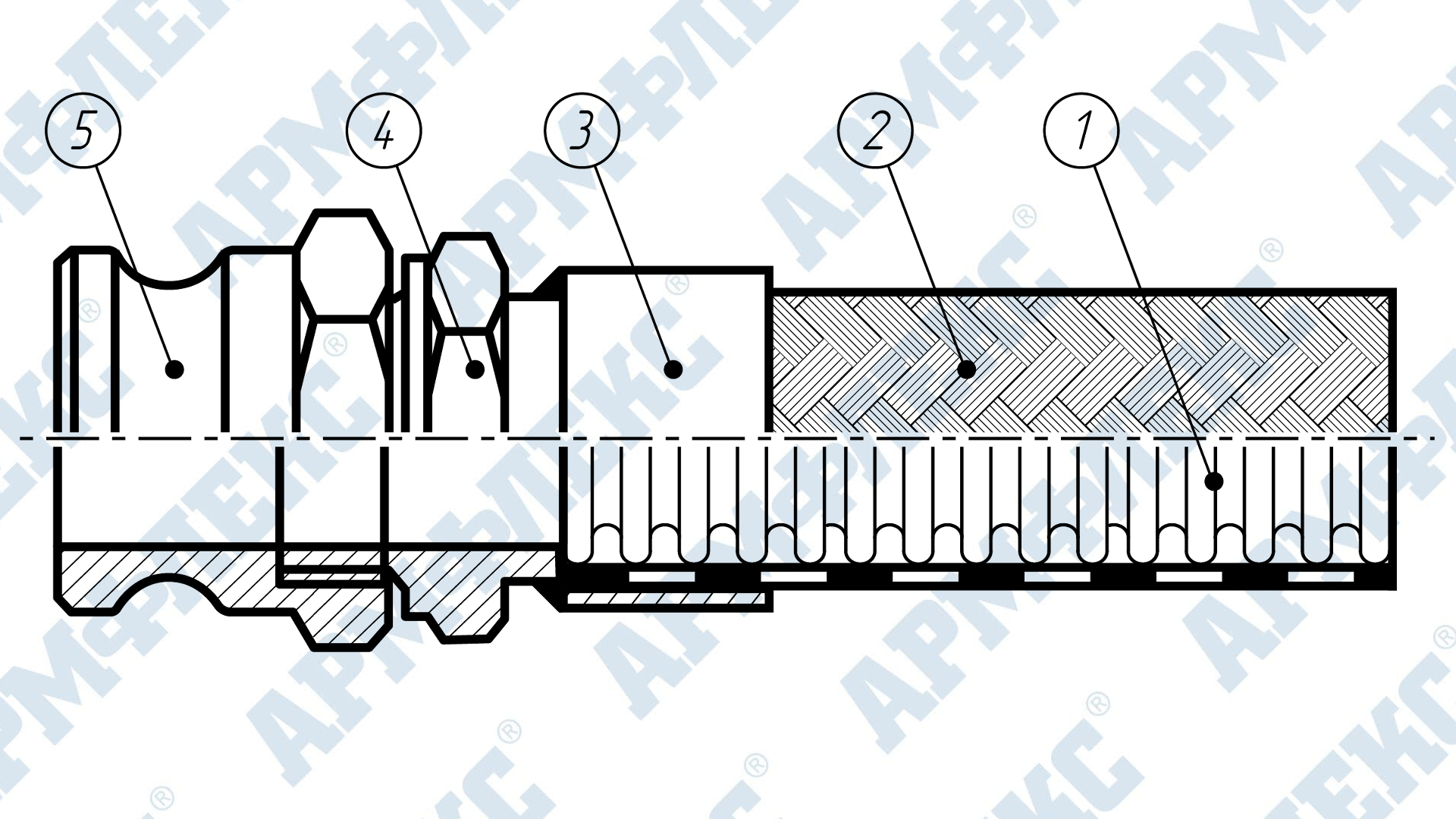

Чертеж металлорукава с БРС Камлок на ниппеле с наружной трубной конической резьбой, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной

5 - прокладка

6 - муфта Camlock

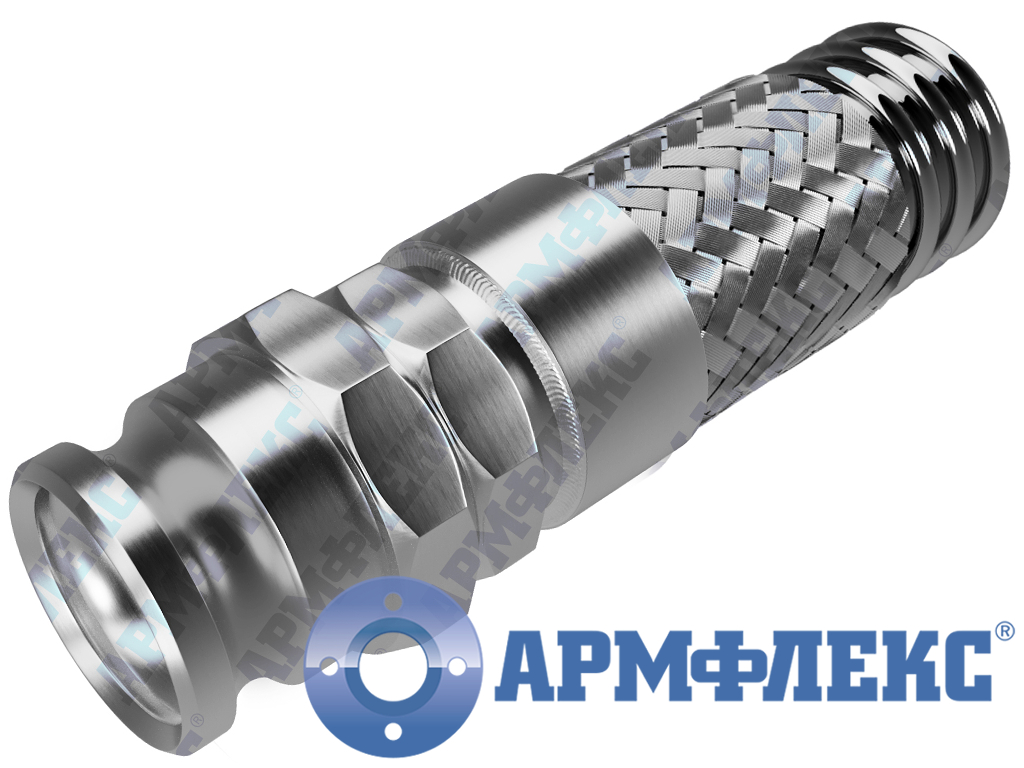

Металлорукав с БРС Камлок на ниппеле с наружной трубной конической резьбой, Армфлекс
ПАТРУБОК ДЛЯ ПОЛЕВЫХ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ (ПМТ) ПОД БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ МУФТА-ХОМУТ

Конструкция применима для работ в сложных условиях, с различными формами рельефа местности, повышенной гибкости для транспортировки жидкостей и газов в различных отраслях

DN от 100
до 150 мм

PN от вакуума
до 28 кг/см2

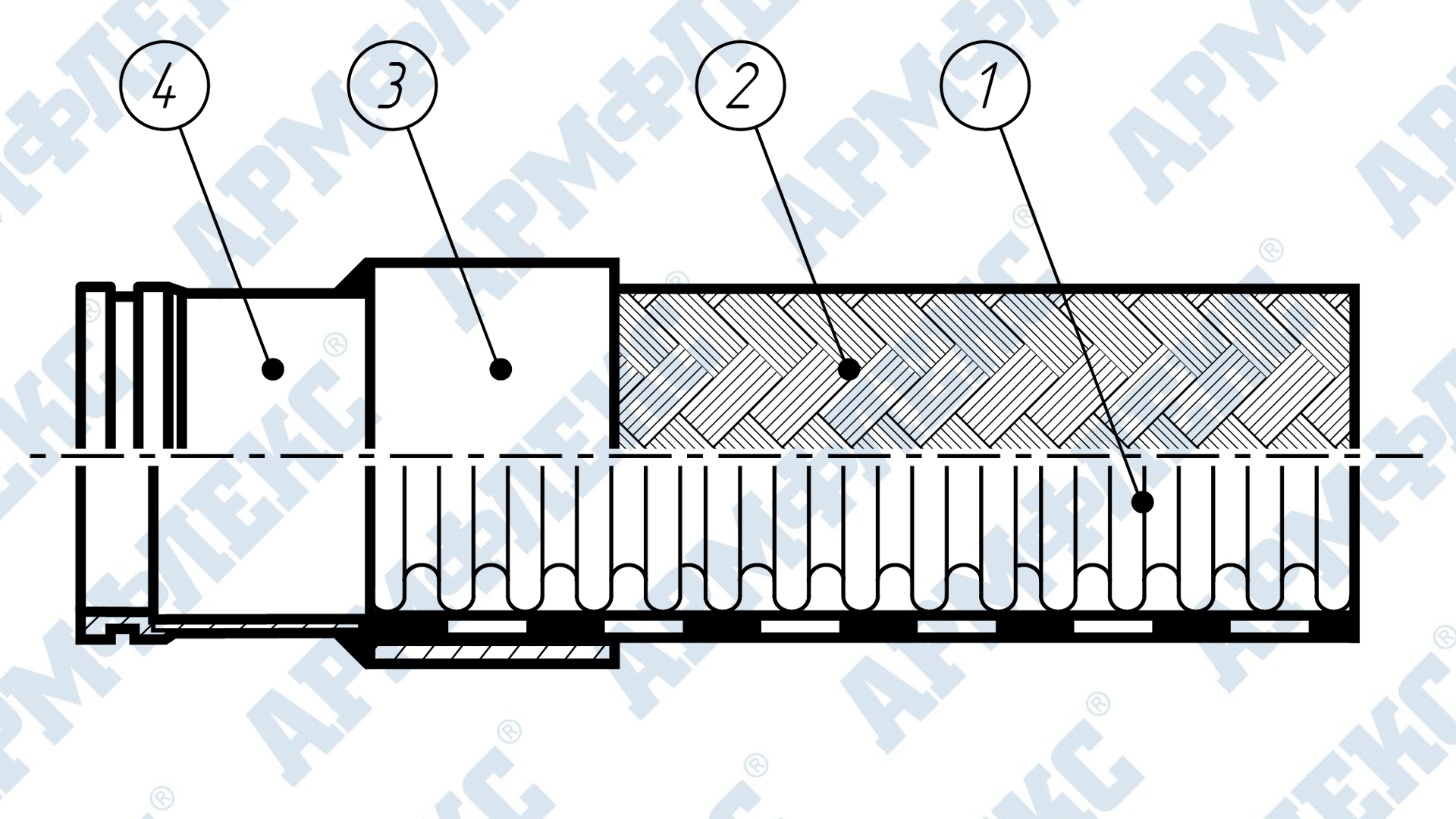

Чертеж металлорукава с патрубком ПМТ под быстроразъемное соединение муфта-хомут, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - патрубок ПМТ под брс муфта-хомут

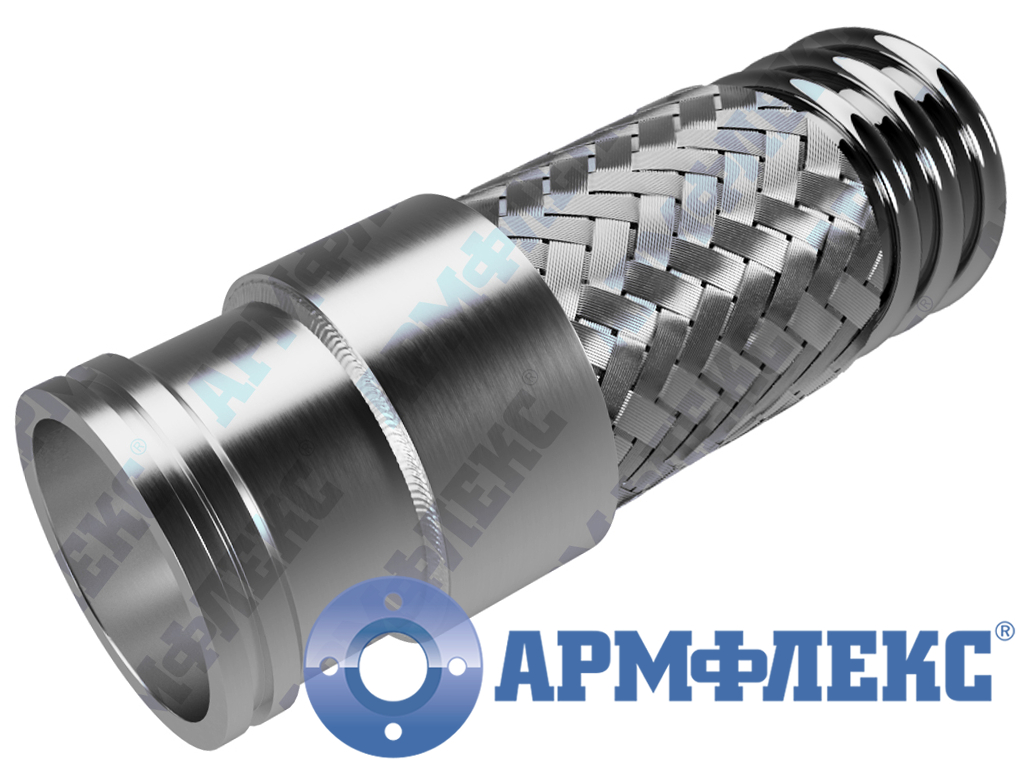

Металлорукав с патрубком ПМТ под быстроразъемное соединение муфта-хомут, Армфлекс
БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ГАЙКА РОТ ИСПОЛНЕНИЕ 1 НА ШТУЦЕРЕ

Присоединительные размеры окончаний в соответствии с ГОСТ 19334-73, комбинированное или специальное исполнение

DN 40,65 и
100 мм

PN от вакуума
до 12 кг/см2

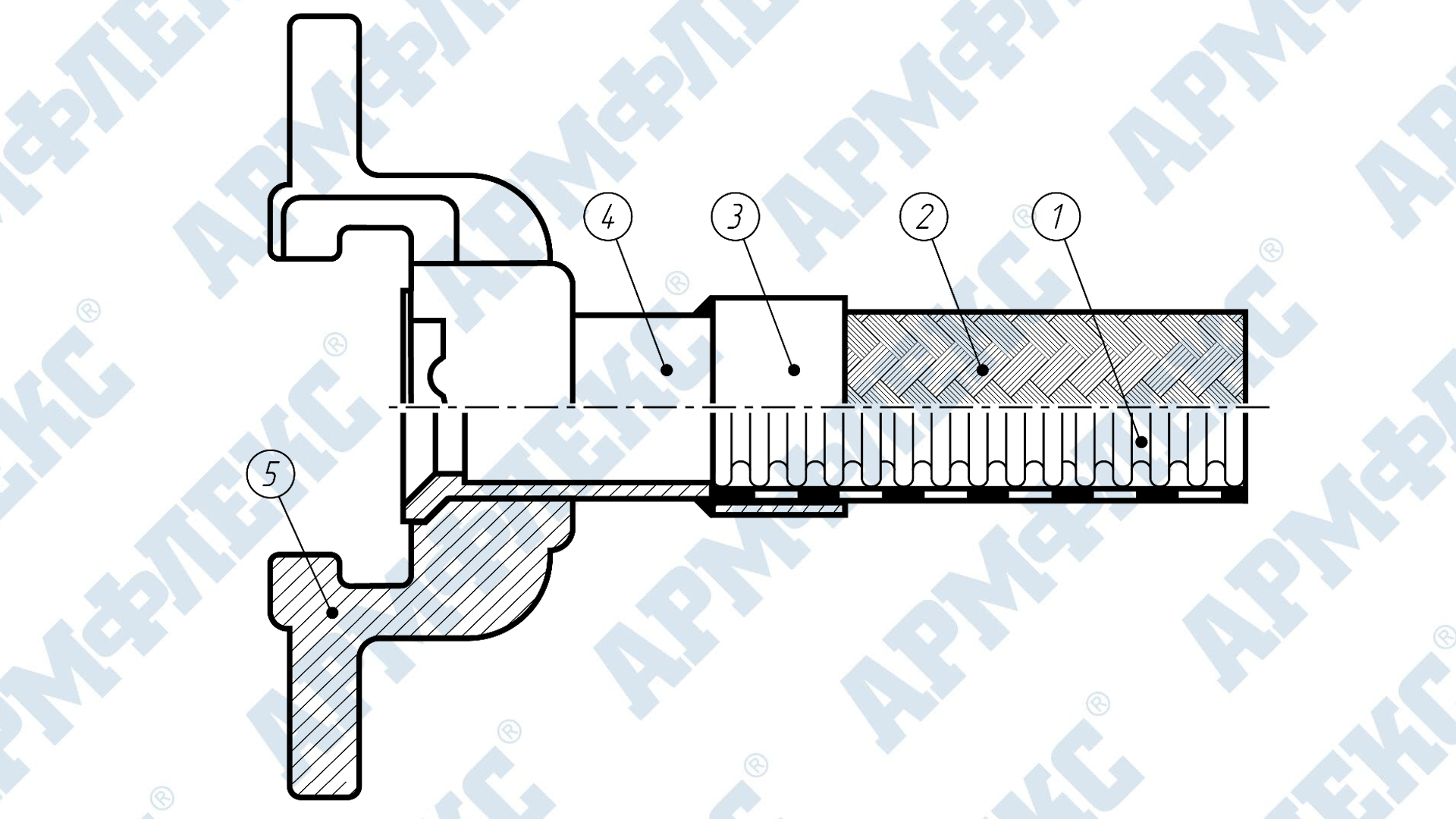

Чертеж металлорукава с быстроразъемным соединением Гайка Рот исполнение 1 на штуцере, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной

5 - гайка Рот

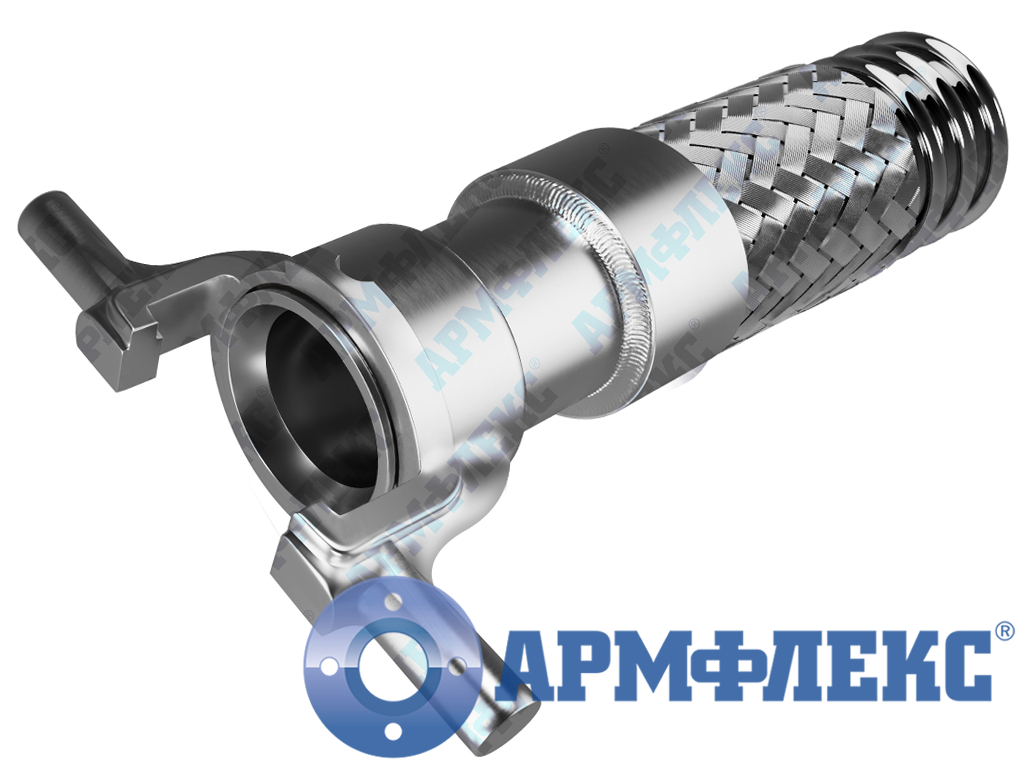

Металлорукав с быстроразъемным соединением Гайка Рот исполнение 1 на штуцере, Армфлекс
ФЛАНЕЦ БЫСТРОРАЗЪЕМНОГО СОЕДИНЕНИЯ ТИПА KF (NW, QF) ПОД ХОМУТ

Присоединительные размеры окончаний в соответствии с СТ СЭВ 298-76, ISO 2861-1, комбинированное или специальное исполнение

DN от 10
до 50 мм

PN от вакуума
до 130 кг/см2

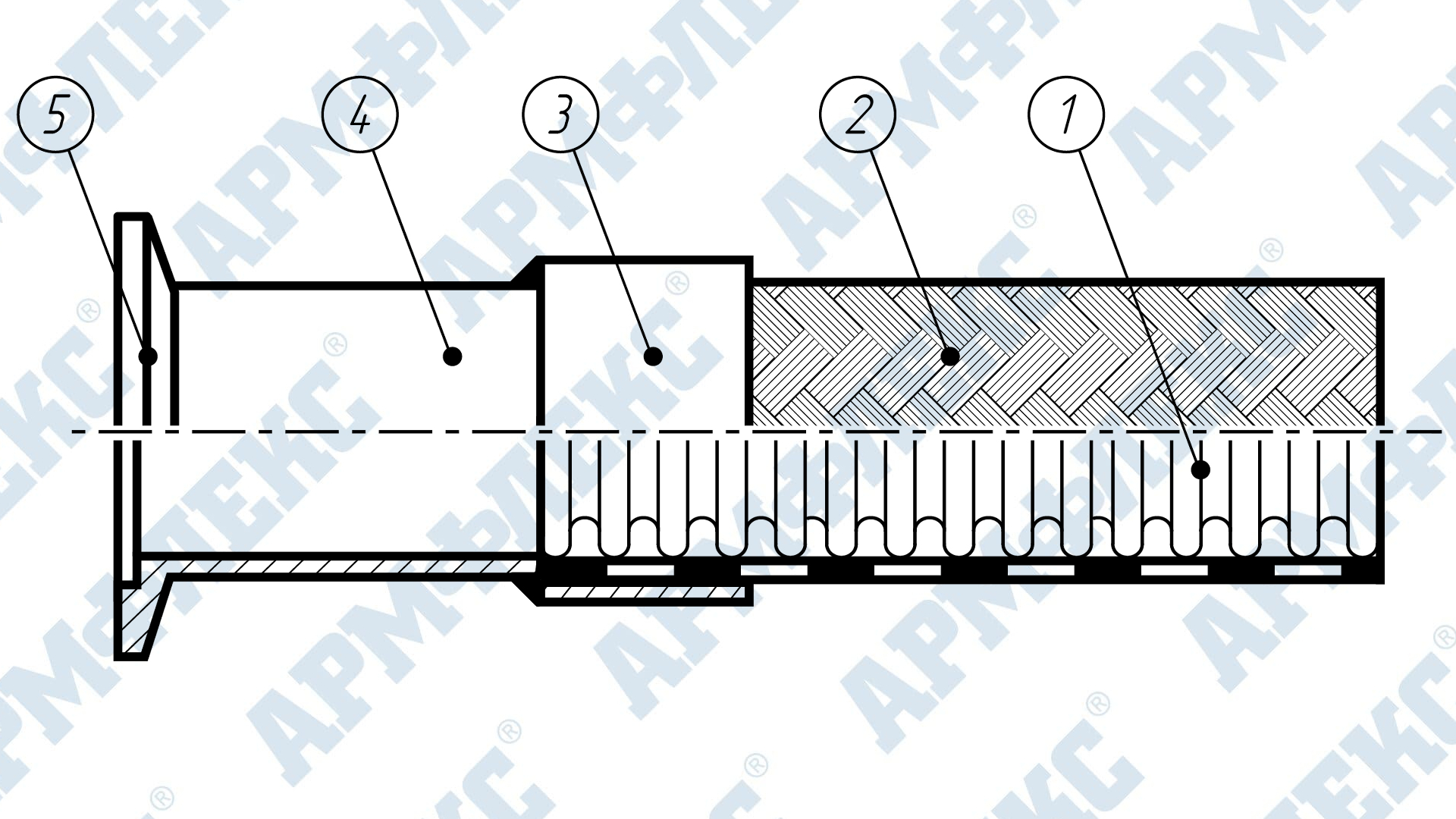

Чертеж металлорукава с фланцем типа KF БРС под хомут, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - патрубок

5 - фланец

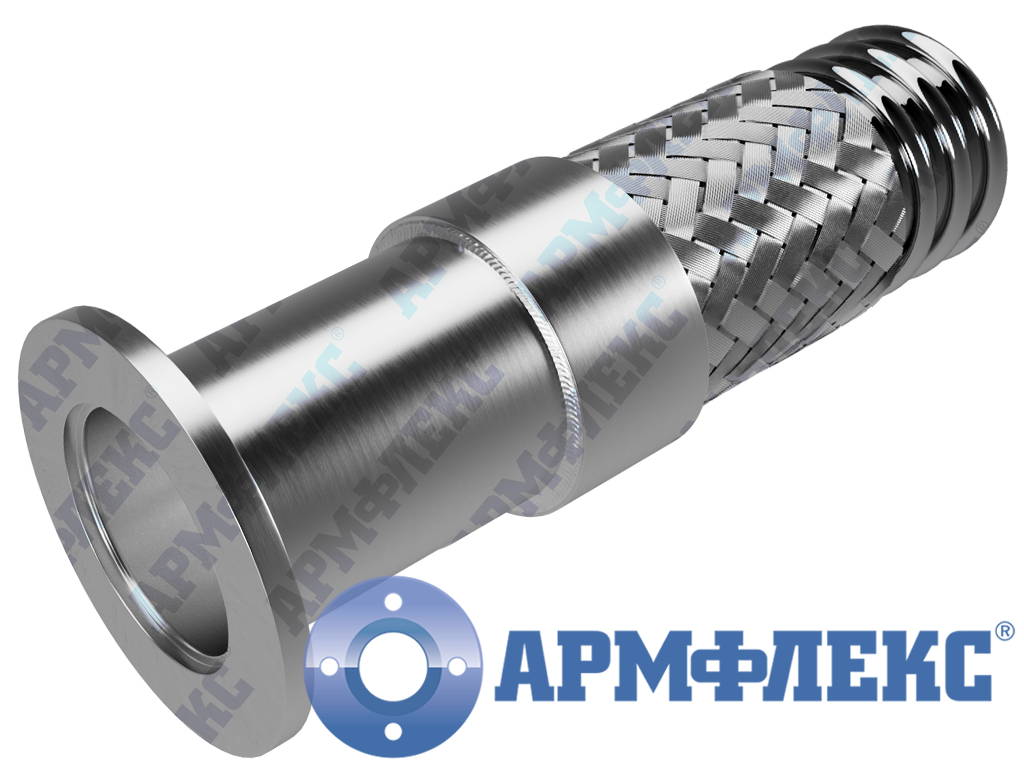

Металлорукав с фланцем типа KF БРС под хомут, Армфлекс
МУФТА МОЛОЧНАЯ СОЕДИНИТЕЛЬНАЯ ПОД ПРИВАРКУ С КОНУСНЫМ УПЛОТНЕНИЕМ

Присоединительные размеры окончаний в соответствии с DIN 11851-2013, DIN 405-3-1997, комбинированное или специальное исполнение

DN от 10
до 100 мм

PN от вакуума
до 40 кг/см2

Чертеж металлорукава с муфтой молочной под приварку с конусным уплотнением штуцера, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - штуцер конический приварной

5 - гайка шлицевая

6 - прокладка

7 - штуцер под приварку

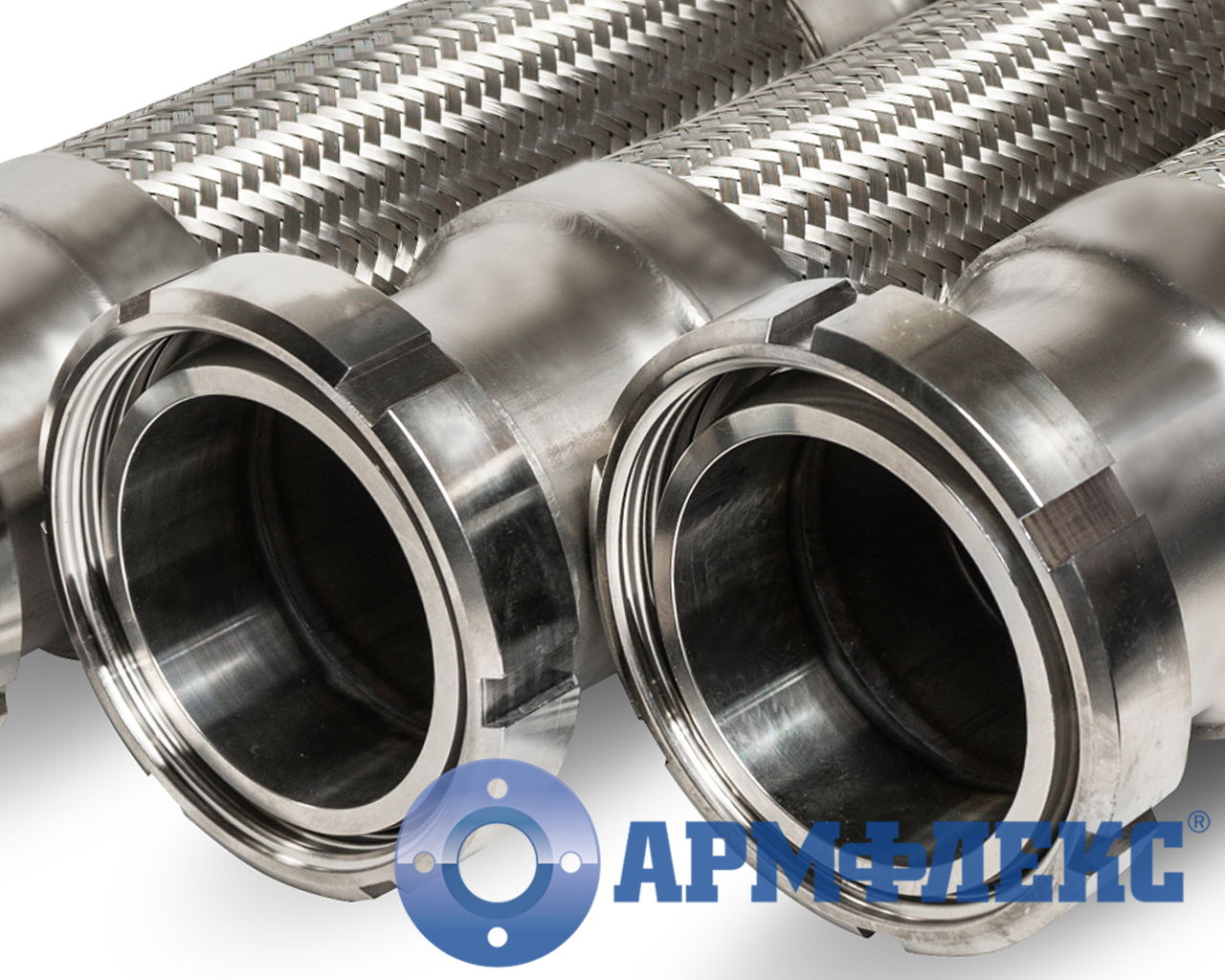

Металлорукав с муфтой молочной под приварку с конусным уплотнением штуцера, Армфлекс
МУФТА МОЛОЧНАЯ СОЕДИНИТЕЛЬНАЯ ПОД ПРИВАРКУ С ТОРЦЕВЫМ УПЛОТНЕНИЕМ

Присоединительные размеры окончаний в соответствии с DIN SMS 1145, DIN 405-3-1997, комбинированное или специальное исполнение

DN от 20
до 100 мм

PN от вакуума
до 6 кг/см2

Чертеж металлорукава с муфтой молочной под приварку с торцевым уплотнением штуцера, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - штуцер плоский приварной

5 - гайка шлицевая

6 - прокладка

7 - штуцер под приварку

Металлорукав с муфтой молочной под приварку с торцевым уплотнением штуцера, Армфлекс
АРМАТУРА ПРИСОЕДИНИТЕЛЬНАЯ "ПИСТОЛЕТНОГО ТИПА" ДЛЯ БЫСТРОРАЗЪЕМНОГО СОЕДИНЕНИЯ ДЛЯ СЛИВА-НАЛИВА СУГ(СЖИЖЕННОГО УГЛЕВОДОРОДНОГО ГАЗА), ИСПОЛНЕНИЕ 1

Уголок под струбцину ССЖГ обеспечивает надежную фиксацию металлорукава, предотвращая случайное отсоединение под давлением.Используется на узле слива-налива ОСН-УЖГ железнодорожных цистерн

DN от 32
до 50 мм

PN от вакуума
до 48 кг/см2

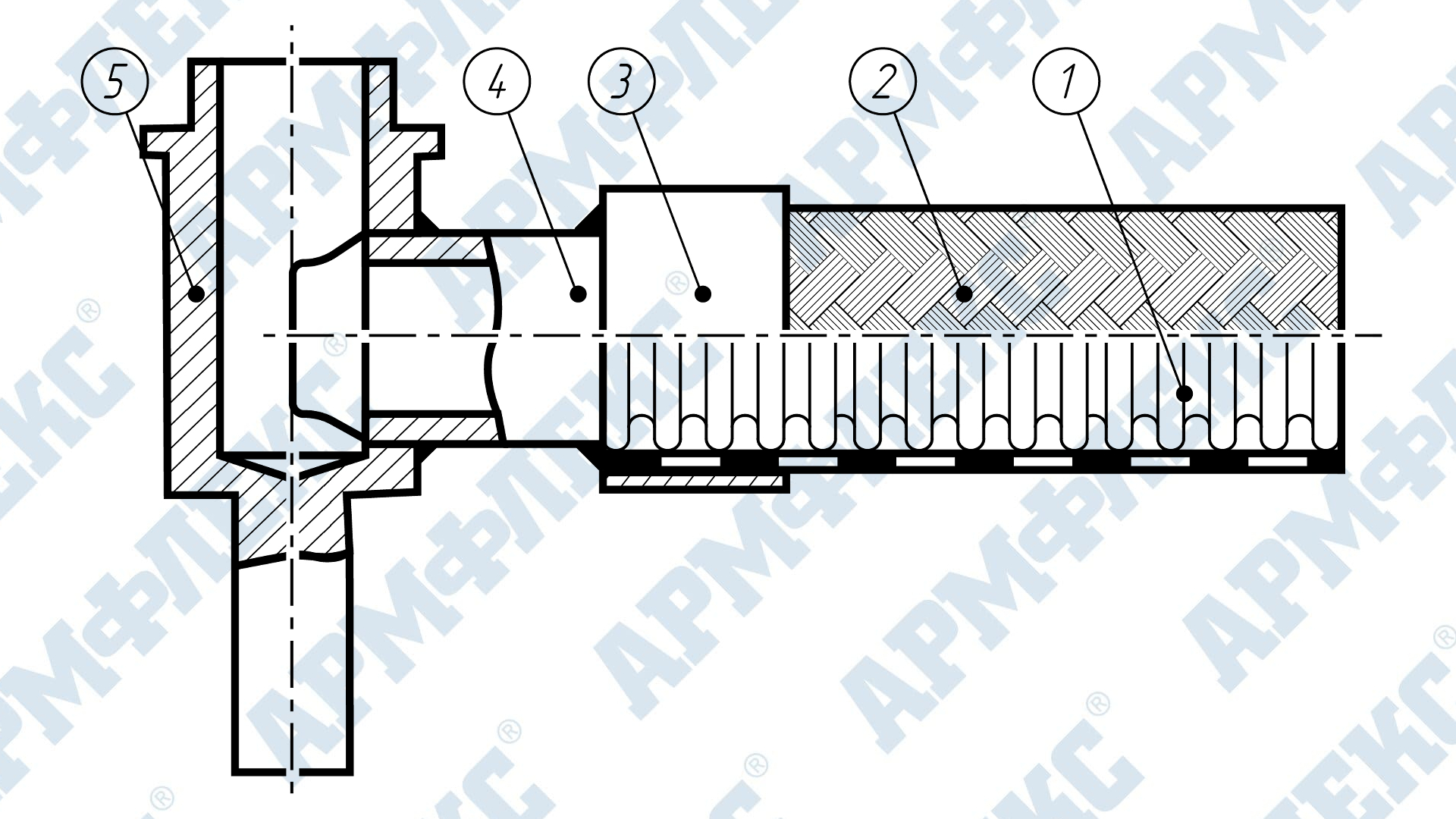

Чертеж металлорукава с БРС для слива-налива СУГ исполнение 1, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной

5 - присоединительная арматура под струбцину

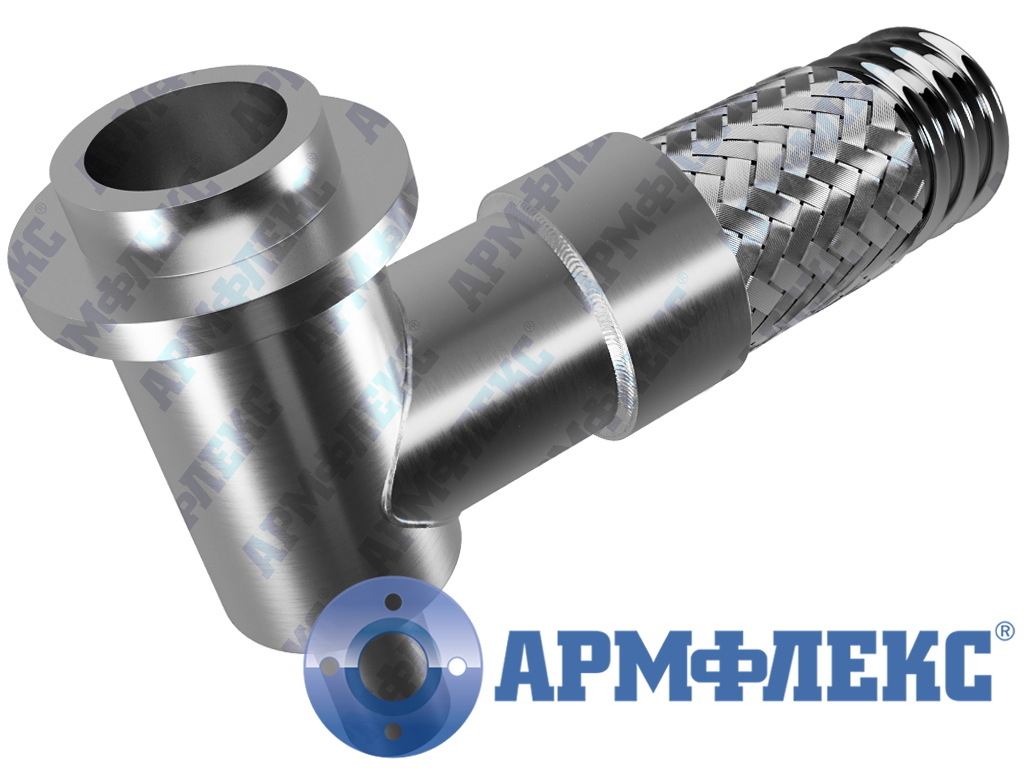

Металлорукав с БРС для слива-налива СУГ исполнение 1, Армфлекс
АРМАТУРА ПРИСОЕДИНИТЕЛЬНАЯ ДЛЯ БЫСТРОРАЗЪЕМНОГО СОЕДИНЕНИЯ ДЛЯ СЛИВА-НАЛИВА СУГ(СЖИЖЕННОГО УГЛЕВОДОРОДНОГО ГАЗА), ИСПОЛНЕНИЕ 2

Данный тип резьбового присоединения металлорукава применяется для установки к автоцистернам и газовозам

DN от 32
до 50 мм

PN от вакуума
до 48 кг/см2

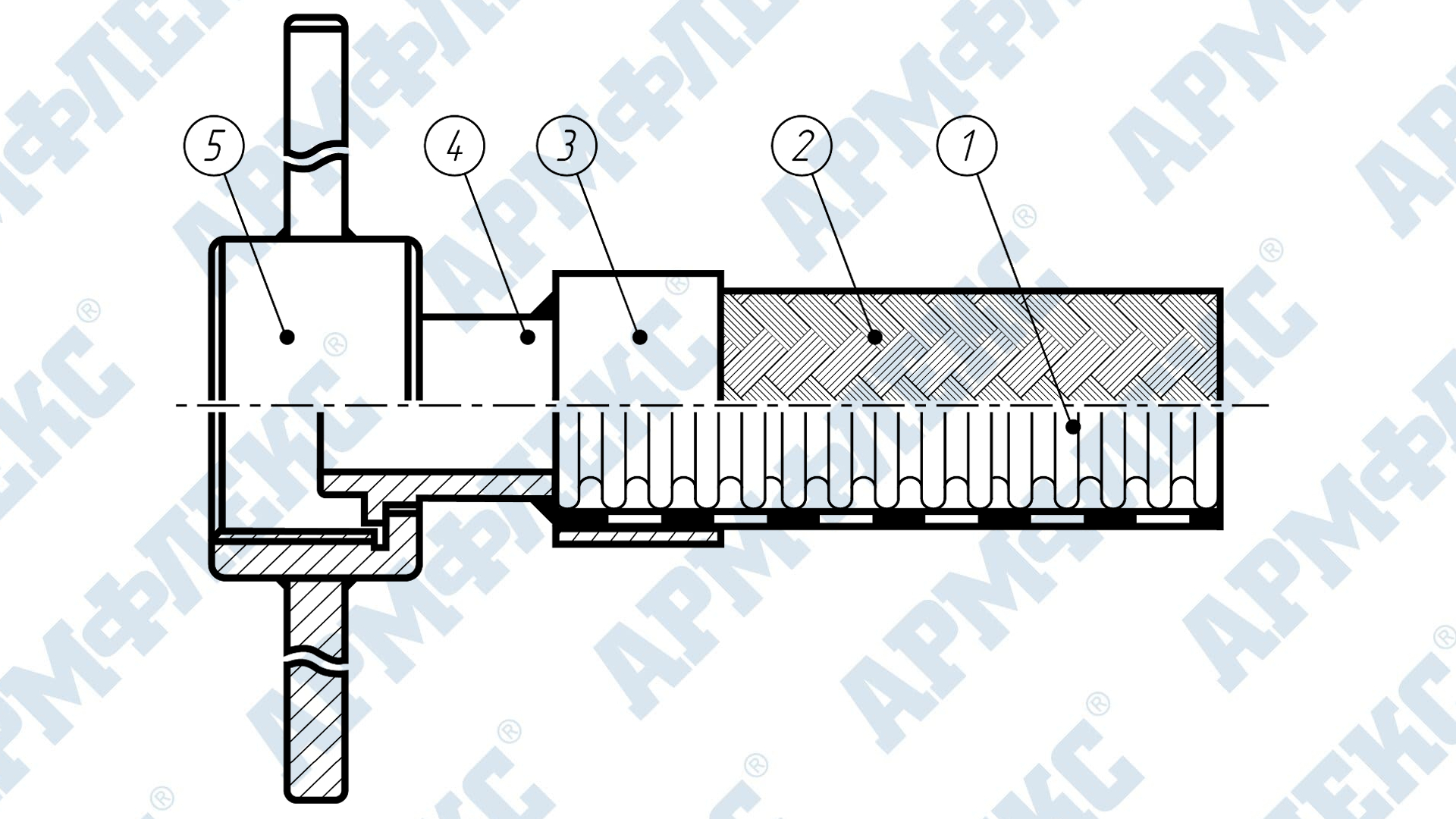

Чертеж металлорукава с БРС для слива-налива СУГ исполнение 2, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной

5 - гайка

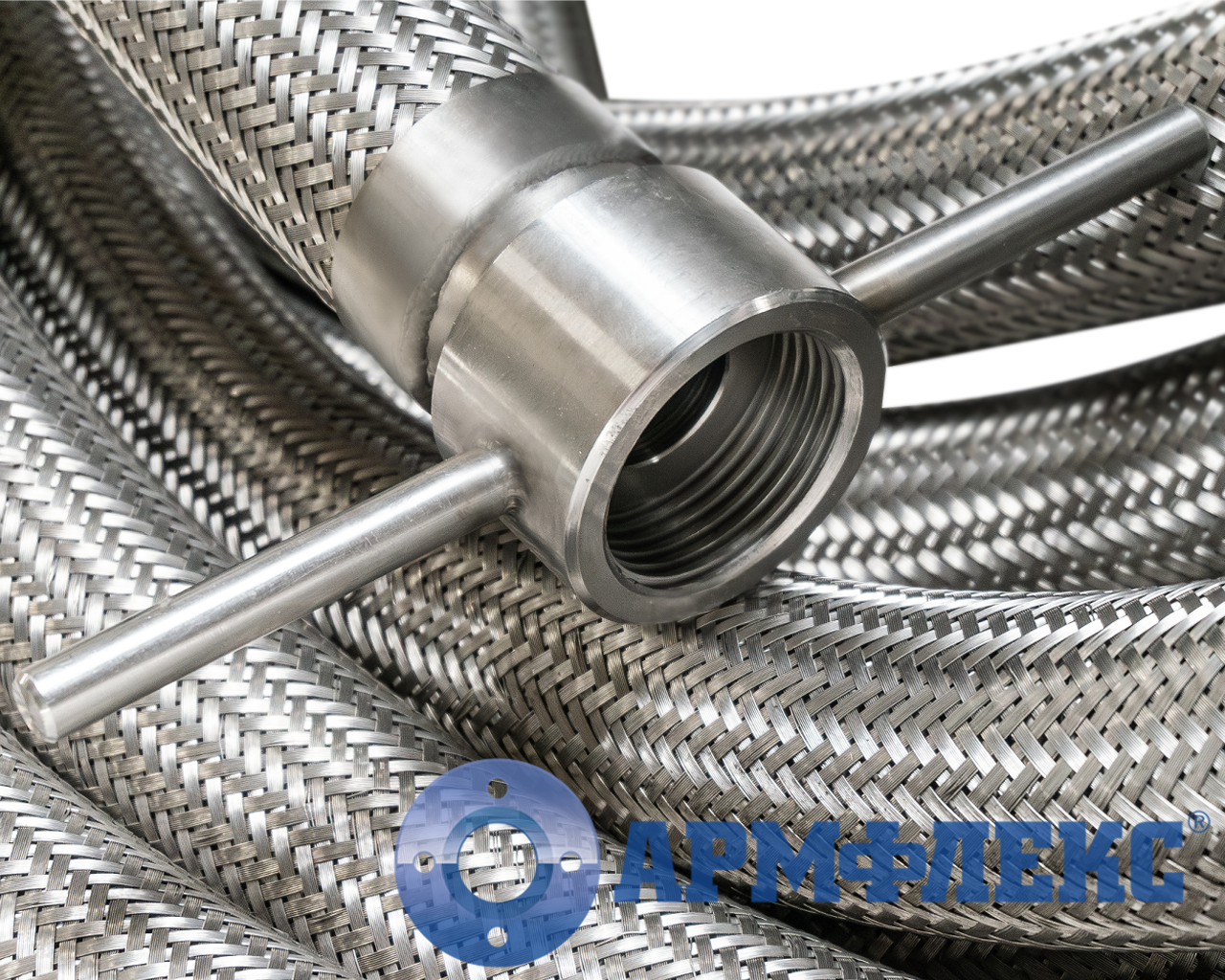

Металлорукав с БРС для слива-налива СУГ исполнение 2, Армфлекс
АРМАТУРА ПРИСОЕДИНИТЕЛЬНАЯ ДЛЯ БЫСТРОРАЗЪЕМНОГО СОЕДИНЕНИЯ ДЛЯ СЛИВА-НАЛИВА СУГ(СЖИЖЕННОГО УГЛЕВОДОРОДНОГО ГАЗА), ИСПОЛНЕНИЕ 3

Данный тип резьбового присоединения металлорукава применяется для установки к автоцистернам и газовозам

DN от 32
до 50 мм

PN от вакуума
до 48 кг/см2

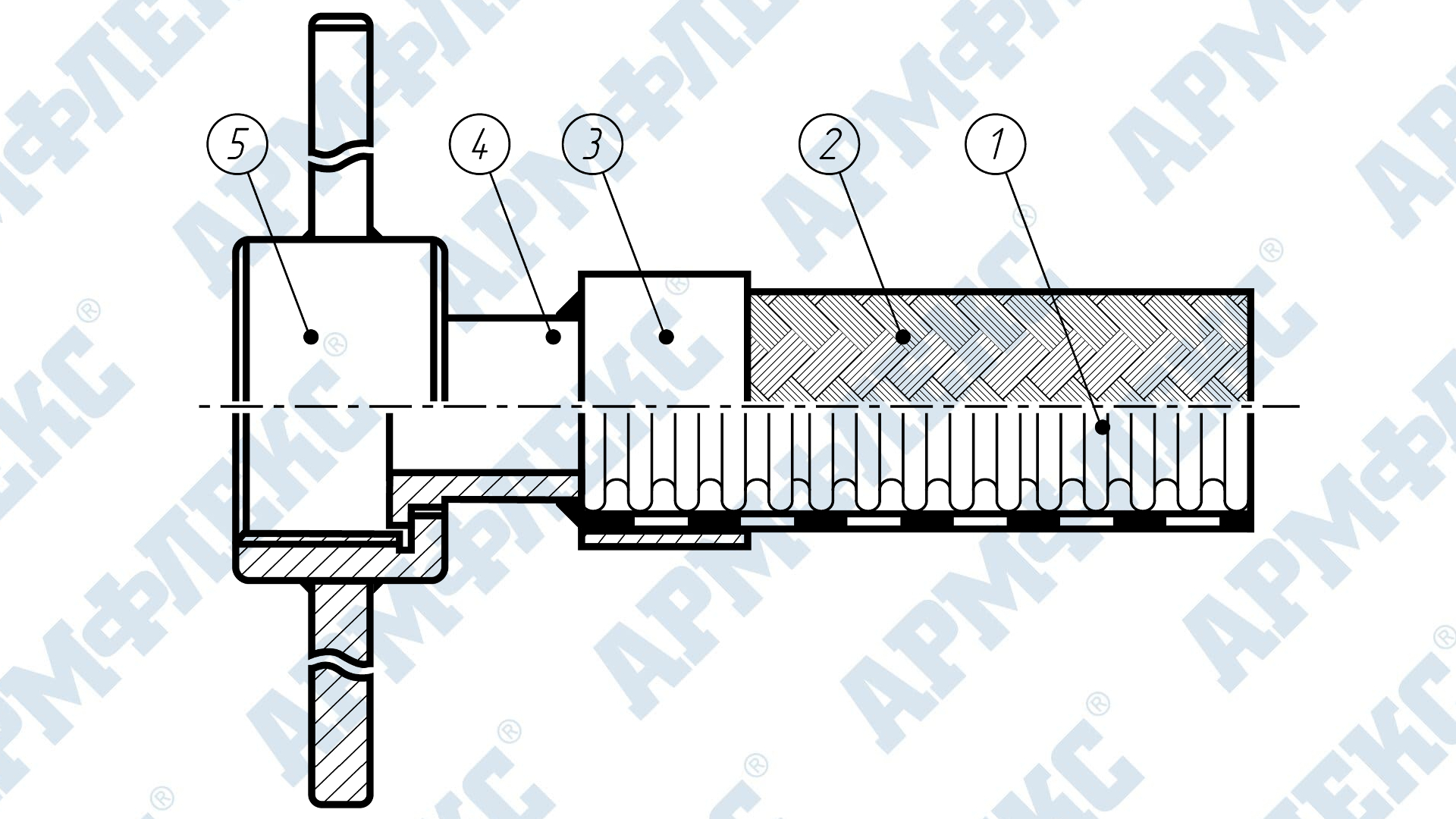

Чертеж металлорукава с БРС для слива-налива СУГ исполнение 3, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной

5 - гайка

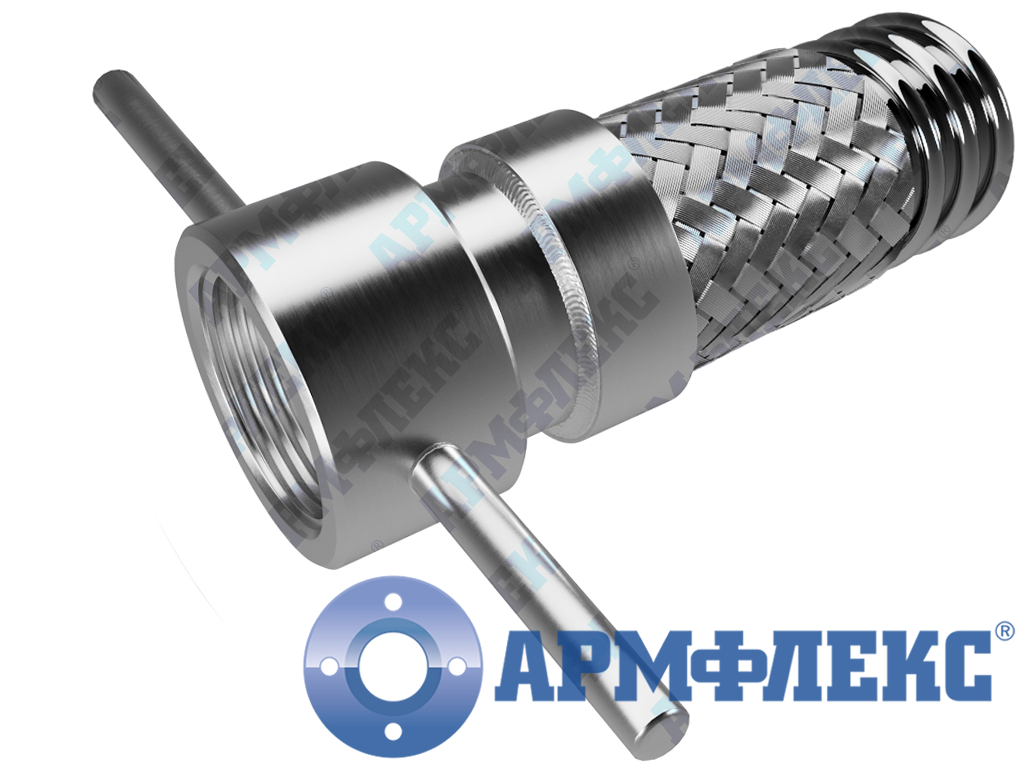

Металлорукав с БРС для слива-налива СУГ исполнение 3, Армфлекс

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ СТАНДАРТНОЙ ГОФРОВКИ МРВД ARM

Технические характеристики

Номинальный диаметр DN, мм
от 6 до 300
Номинальное давление PN кг/см2, бар
от вакуума до 200
Рабочая температура T, °С
от -260 до 700
Рабочая среда
вода, пар, нефтепродукты, газ, химические и криогенные среды
Присоединительная арматура
фланцевый, резьбовой, под приварку, БРС
Оболочка (оплетка)
ПВХ, EPDM, NBR или нержавеющая сталь

Материалы

ГИБКАЯ ГОФРА
ГОСТ
08X18H10, 03X18H11, 08X16H11M3, 03X17H14M3, 08X18H10T
DIN
X5CrNi18-10, X2CrNi19-11, X5CrNiMo17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10
AISI, ASTM
304, 304L, 316, 316L, 321
EN
1.4301, 1.4306, 1.4401, 1.4435, 1.4541
ОПЛЕТКА/ОБОЛОЧКА
ГОСТ
08X18H10
DIN
X5CrNi18-10
AISI, ASTM
304
EN
1.4301
Специальное исполнение
ПВХ, EPDM, NBR
ПРИСОЕДИНИТЕЛЬНАЯ АРМАТУРА
ГОСТ
латунь, чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08X18H10, 08X16H11M3, 08X18H10T, 12X18H10T
DIN
GG35, St35, St37-2, 13Mn6, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiTi18-10
AISI, ASTM
CLASS50B, A 105 (1020), A 570 (1017M), A 516, A 561, 304, 316, 321
EN
EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4401, 1.4541
Уплотнение (Специальное исполнение)
NBR, FPM (viton), MVQ (силикон), PTFE (ПТФЭ)
ФУТЕРОВКА
Специальное исполнение
фторопласт PTFE (ПТФЭ)

ОСНОВНЫЕ РАЗМЕРЫ МРВД ARM

1 - сильфонная оболочка

2 - оплетка

А (тип гофры)

Тип
рукава

Номинальный
диаметр
DN,

Размеры,
мм

Минимальный
радиус
изгиба,

Радиус
изгиба
в эксплуатации,

Номинальное
давление
PN,

≈Вес

мм

дюйм

d1

d2, D

отклонение

мм

мм

кг/см 2

кг/м

МРВД ARM 00

10.0

24

0.1

МРВД ARM 01

6

1/4

6.5

11.2

± 0.2

25 80

200

0.2

МРВД ARM 02

12.4

200

0.31

МРВД ARM 00

12.1

17

0.1

МРВД ARM 01

8

5/16

8.5

13.4

± 0.2

32 125

180

0.21

МРВД ARM 02

15.1

180

0.31

МРВД ARM 00

14.2

2

0.1

МРВД ARM 01

10

3/8

10.1

15.4

± 0.2

38 130

130

0.30

МРВД ARM 02

17.2

130

0.38

МРВД ARM 00

16.1

9

0.12

МРВД ARM 01

12

1/2

12.0

17.6

± 0.3

45 140

85

0.28

МРВД ARM 02

18.9

85

0.4

МРВД ARM 00

21.6

7

0.18

МРВД ARM 01

16

5/8

16.1

23.1

± 0.3

58 160

80

0.35

МРВД ARM 02

24.6

80

0.47

МРВД ARM 00

32.2

3

0.4

МРВД ARM 01

25

1

25.3

33.8

± 0.3

85 190

55

0.9

МРВД ARM 02

36.8

70

1.4

МРВД ARM 00

42.6

2,5

0.5

МРВД ARM 01

32

31.2

44.3

± 0.5

102 260

45

1.1

МРВД ARM 02

46.1

48

1.8

МРВД ARM 00

51.2

2,5

0.65

МРВД ARM 01

40

39.8

52.8

± 0.5

130 300

42

1.3

МРВД ARM 02

54.9

45

2.0

МРВД ARM 00

64.6

1,6

0.7

МРВД ARM 01

50

2

49.3

65.5

± 0.7

160 320

40

1.7

МРВД ARM 02

67.7

45

2.8

МРВД ARM 00







81.1







1

1.8

МРВД ARM 01

65

2 ¼

65.1

82.6

± 0.7

200

460

35

2.7

МРВД ARM 02







84.6







40

3.6

МРВД ARM 00







98.4







1

2.4

МРВД ARM 01

80

2 ¾

80.9

100.4

± 1.0

240

700

32

4.3

МРВД ARM 02







102.6







35

6.1

МРВД ARM 00







123.5







0,8

2.4

МРВД ARM 01

100

4

99.7

124.8

± 1.0

290

750

25

4.9

МРВД ARM 02







126.9







28

6.1

МРВД ARM 00







151.9







0,6

4.1

МРВД ARM 01

125

5

125.3

153.7

± 1.0

500

100

20

6.7

МРВД ARM 02







156.8







22

9.5

МРВД ARM 00







182.6







0,5

5.0

МРВД ARM 01

150

6

148.6

184.2

± 1.0

700

1300

13

8.5

МРВД ARM 02







186.7







16

12.0

МРВД ARM 00







235.1







0.25

11.6

МРВД ARM 01

200

8

201.0

237.3

± 2.0

860

1350

10

16.3

МРВД ARM 02







239.8







12

16.7

МРВД ARM 00







288.5







0.2

10.0

МРВД ARM 01

250

10

249.2

291.1

± 2.0

1000

1600

8

16.6

МРВД ARM 02







293.0







11

23.4

МРВД ARM 00







342.1







0.1

11.5

МРВД ARM 01

300

12

300.1

345.3

± 3.0

1270

2000

6

20.6

МРВД ARM 02







347.1







10

29.8

Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика.
Производитель оставляет за собой право на внесение изменений в конструкцию изделий.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ ПОВЫШЕННОЙ ГИБКОСТИ МРВД ARM ПВ

Технические характеристики

Номинальный диаметр DN, мм
от 32 до 150
Номинальное давление PN кг/см2, бар
от вакуума до 40
Рабочая температура T, °С
от -260 до 700
Рабочая среда
вода, пар, нефтепродукты, газ, химические и криогенные среды
Присоединительная арматура
фланцевый, резьбовой, под приварку, БРС
Оболочка (оплетка)
ПВХ, EPDM, NBR или нержавеющая сталь

Материалы

ГИБКАЯ ГОФРА
ГОСТ
08Х18Н10, 03Х18Н11, 08Х16Н11М3, 03Х17Н14М3, 08Х18Н10Т
DIN
X5CrNi18-10, X2CrNi19-11, X5CrNiMo17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10
AISI, ASTM
304, 304L, 316, 316L, 321
EN
1.4301, 1.4306, 1.4401, 1.4435, 1.4541
ОПЛЕТКА/ОБОЛОЧКА
ГОСТ
08X18H10
DIN
X5CrNi18-10
AISI, ASTM
304
EN
1.4301
Специальное исполнение
ПВХ, EPDM, NBR
ПРИСОЕДИНИТЕЛЬНАЯ АРМАТУРА
ГОСТ
латунь, чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08Х18Н10, 08Х16Н11М3, 08Х18Н10Т, 12Х18Н10Т
DIN
GG35, St35, St37-2, 13Mn6, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiTi18-10
AISI, ASTM
CLASS50B, А 105 (1020), А570 (1017М), А 516, А 561, 304, 316, 321
EN
EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4401, 1.4541
Уплотнение (Специальное исполнение)
NBR, FPM (viton), MVQ (силикон), PTFE (ПТФЭ)
ФУТЕРОВКА
Специальное исполнение
фторопласт PTFE (ПТФЭ)

ОСНОВНЫЕ РАЗМЕРЫ МРВД ARM ПВ

1 - сильфонная оболочка

2 - оплетка

А (тип гофры)

Тип
рукава

Номинальный
диаметр
DN,

Размеры,
мм

Минимальный
радиус
изгиба,

Радиус
изгиба
в эксплуатации,

Номинальное
давление
PN,

≈Вес

мм

дюйм

d1

d2, D

отклонение

мм

мм

кг/см 2

кг/м

МРВД ARM ПВ 00

32

31.4

42.6

± 0.7

90

240

2

0.7

МРВД ARM ПВ 01

44.8

40

1.3

МРВД ARM ПВ 00

40

39.8

50.9

100

250

1.6

0.8

МРВД ARM ПВ 01

52.8

40

1.45

МРВД ARM ПВ 00

50

2

49.5

64.2

± 1.5

120

270

1

1.10

МРВД ARM ПВ 01

65.3

30

2.10

МРВД ARM ПВ 00

65

65.7

81.3

180

385

0.4

2.0

МРВД ARM ПВ 01

82.9

25

2.9

МРВД ARM ПВ 00

80

81.3

98.9

230

580

0.3

2.3

МРВД ARM ПВ 01

100.0

20

3.3

МРВД ARM ПВ 00

100

4

100.3

123.1

260

630

0.3

3.4

МРВД ARM ПВ 01

124.8

18

5.2

МРВД ARM ПВ 00

125

5

125.2

152.7

± 1.0

450

905

0.2

4.8

МРВД ARM ПВ 01

153.8

16

7.6

МРВД ARM ПВ 00

150

6

150.0

184.2

640

1150

0.2

6.6

МРВД ARM ПВ 01

184.2

16

10.1

Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика.
Производитель оставляет за собой право на внесение изменений в конструкцию изделий.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ УСИЛЕННОГО МРВД ARM УС

Технические характеристики

Номинальный диаметр DN, мм
от 50 до 80
Номинальное давление PN кг/см2, бар
от вакуума до 80
Рабочая температура T, °С
от -260 до 700
Рабочая среда
вода, пар, нефтепродукты, газ, химические и криогенные среды
Присоединительная арматура
фланцевый, резьбовой, под приварку, БРС
Оболочка (оплетка)
ПВХ, EPDM, NBR или нержавеющая сталь

Материалы

ГИБКАЯ ГОФРА
ГОСТ
08Х18Н10, 03Х18Н11, 08Х16Н11М3, 03Х17Н14М3, 08Х18Н10Т
DIN
X5CrNi18-10, X2CrNi19-11, X5CrNiMo17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10
AISI, ASTM
304, 304L, 316, 316L, 321
EN
1.4301, 1.4306, 1.4401, 1.4435, 1.4541
ОПЛЕТКА/ОБОЛОЧКА
ГОСТ
08X18H10
DIN
X5CrNi18-10
AISI, ASTM
304
EN
1.4301
Специальное исполнение
ПВХ, EPDM, NBR
ПРИСОЕДИНИТЕЛЬНАЯ АРМАТУРА
ГОСТ
латунь, чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08X18H10, 08X16H11M3, 08X18H10T, 12X18H10T
DIN
GG35, St35, St37-2, 13Mn6, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiTi18-10
AISI, ASTM
CLASS50B, А 105 (1020), А570 (1017М), А 516, А 561, 304, 316, 321
EN
EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4401, 1.4541
Уплотнение (Специальное исполнение)
NBR, FPM (viton), MVQ (силикон), PTFE (ПТФЭ)
ФУТЕРОВКА
Специальное исполнение
фторопласт PTFE (ПТФЭ)

ОСНОВНЫЕ РАЗМЕРЫ МРВД ARM УС

1 - сильфонная оболочка

2 - оплетка

А (тип гофры)

Тип
рукава

Номинальный
диаметр
DN,

Размеры,
мм

Минимальный
радиус
изгиба,

Радиус
изгиба
в эксплуатации,

Номинальное
давление
PN,

≈Вес

мм

дюйм

d1

d2, D

отклонение

мм

мм

кг/см 2

кг/м

МРВД ARM УС 00

64.6

3

1.4

МРВД ARM УС 01

50

2

49.8

66.5

± 0.7

300 500

70

2.5

МРВД ARM УС 02

68.7

80

4.1

МРВД ARM УС 00

81.1

2

2.1

МРВД ARM УС 01

65

65.6

83.6

± 0.7

380 595

45

3.8

МРВД ARM УС 02

85.6

65

5.5

МРВД ARM УС 00

98.4

1.6

2.4

МРВД ARM УС 01

80

81.2

100.4

± 1.0

420 710

40

4.6

МРВД ARM УС 02

102.6

60

6.7

Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика.
Производитель оставляет за собой право на внесение изменений в конструкцию изделий.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ГЕРМЕТИЧНОГО ВЫСОКОГО ДАВЛЕНИЯ МНОГОСЛОЙНОГО МРВД ARM МН

Технические характеристики

Номинальный диаметр DN, мм
от 32 до 80
Номинальное давление PN кг/см2, бар
от вакуума до 32
Рабочая температура T, °С
от -260 до 700
Рабочая среда
вода, пар, нефтепродукты, газ, химические и криогенные среды
Присоединительная арматура
фланцевый, резьбовой, под приварку, БРС
Оболочка (оплетка)
ПВХ, EPDM, NBR или нержавеющая сталь

Материалы

ГИБКАЯ ГОФРА
ГОСТ
08Х18Н10, 03Х18Н11, 08Х16Н11М3, 03Х17Н14М3, 08Х18Н10Т
DIN
X5CrNi18-10, X2CrNi19-11, X5CrNiMo17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10
AISI, ASTM
304, 304L, 316, 316L, 321
EN
1.4301, 1.4306, 1.4401, 1.4435, 1.4541
ОПЛЕТКА/ОБОЛОЧКА
ГОСТ
08X18H10
DIN
X5CrNi18-10
AISI, ASTM
304
EN
1.4301
Специальное исполнение
ПВХ, EPDM, NBR
ПРИСОЕДИНИТЕЛЬНАЯ АРМАТУРА
ГОСТ
латунь, чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08Х18Н10, 08Х16Н11М3, 08Х18Н10Т, 12Х18Н10Т
DIN
GG35, St35, St37-2, 13Mn6, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiTi18-10
AISI, ASTM
CLASS50B, А 105 (1020), А570 (1017М), А 516, А 561, 304, 316, 321
EN
EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4401, 1.4541
Уплотнение (Специальное исполнение)
NBR, FPM (viton), MVQ (силикон), PTFE (ПТФЭ)
ФУТЕРОВКА
Специальное исполнение
фторопласт PTFE (ПТФЭ)

ОСНОВНЫЕ РАЗМЕРЫ МРВД ARM МН

1 - сильфонная оболочка

2 - оплетка

А (тип гофры)

Тип
рукава

Номинальный
диаметр
DN,

Размеры,
мм

Минимальный
радиус
изгиба,

Радиус
изгиба
в эксплуатации,

Номинальное
давление
PN,

≈Вес

мм

дюйм

d1

d2, D

отклонение

мм

мм

кг/см 2

кг/м

МРВД ARM ПВ 00

32

31.4

42.6

± 0.7

90

240

2.2

0.7

МРВД ARM ПВ 01

44.8

32

1.3

МРВД ARM ПВ 00

40

39.8

50.9

100

250

2

0.8

МРВД ARM ПВ 01

52.8

30

1.45

МРВД ARM ПВ 00

50

2

49.5

64.2

± 1.0

120

310

1.2

1.4

МРВД ARM ПВ 01

65.3

28

2.4

МРВД ARM ПВ 00

65

65.7

81.3

240

410

0.9

1.8

МРВД ARM ПВ 01

82.9

25

2.8

МРВД ARM ПВ 00

80

81.3

98.9

300

650

0.5

2.3

МРВД ARM ПВ 01

100.0

27

3.1

Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика.
Производитель оставляет за собой право на внесение изменений в конструкцию изделий.


Специальное исполнение металлорукавов МРВД ARM

Типы присоединения
Конструкционное исполнение
Металлорукав МРВД ARM УЗ с усиленной защитной оплеткой

Конструкция имеет дополнительную наружную защитную оболочку на основе рукава типа МРВ, выполненную по всей длине рукава

DN от 6
до 250 мм

PN от вакуума
до 200 кг/см2

1 - сильфонная оболочка

2 - внутренняя оплетка

3 - внутренняя обечайка

4 - наружняя оболочка

5 - обечайка

6 -присоединительный элемент (в зависимости от типа присоединения)

Металлорукав МРВД ARM УО с усиленными окончаниями

Конструкция имеет дополнительную наружную защитную оболочку на основе рукава типа МРВ, выполненную по краям рукава

DN от 6
до 250 мм

PN от вакуума
до 200 кг/см2

1 - сильфонная оболочка

2 - оплетка

3 - внутренняя обечайка

4 - защитная оболочка

5 - обечайка

6 -присоединительный элемент (в зависимости от присоединения)

Металлорукав МРВД ARM СП со спиральной защитой

Конструкция имеет дополнительную наружную оплетку в виде навитой по спирали с определённым шагом нержавеющей проволоки по всей длине рукава

DN от 20
до 65 мм

PN от вакуума
до 80 кг/см2

1 - сильфонная оболочка

2 - оплетка

3 - обечайка

4 - спираль

5 - присоединительный элемент (в зависимости от типа присоединения)

Металлорукав МРВД ARM ВЭ с внутренним экраном

Конструкция имеет дополнительный внутренний вальцованный рукав МРВ

DN от 50
до 200 мм

PN от вакуума
до 45 кг/см2

1 - сильфонная оболочка

2 - оплетка

3 - внутренний экран (оболочка)

4 - внутренняя обечайка

5 - обечайка

6 - присоединительный элемент (в зависимости от типа присоединения)

Металлорукав МРВД ARM О с крутоизогнутым отводом 45°

Присоединительные размеры и исполнение отвода под 45 ° в соответствиис ГОСТ 17375-2001, DIN EN 10253-2-2021, 10253-4-2008, 11852-2009, комбинированное или специальное исполнение

DN от 6
до 300 мм

PN от вакуума
до 200 кг/см2

1 - сильфонная оболочка

2 - оплетка

3 - обечайка

4 - отвод 45 градусов

5 - присоединительный элемент (в зависимости от типа присоединения)

Металлорукав МРВД ARM О с крутоизогнутым отводом 90°

Присоединительные размеры и исполнение отвода под 45 ° в соответствиис ГОСТ 17375-2001, DIN EN 10253-2-2021, 10253-4-2008, 11852-2009, комбинированное или специальное исполнение

DN от 6
до 300 мм

PN от вакуума
до 200 кг/см2

1 - сильфонная оболочка

2 - оплетка

3 - обечайка

4 - отвод 90 градусов

5 - присоединительный элемент (в зависимости от типа присоединения)

Металлорукав МРВД ARM ТЭ исп.1 двойной термоизолирующий

Конструкция состоит из двух МРВД ARM определённых диаметров, расположенных один в другом. По внутреннему МРВД ARM перемещается транспортируемая среда, а наружный МРВД АRM может быть использован как рукав с терморегулирующей средой, так и служить дополнительной защитной оболочкой

DN от 10
до 150 мм

PN от вакуума
до 130 кг/см2

1 - внутренняя сильфонная оболочка

2 - внутренняя оплетка

3 - наружняя сильфонная оболочка

4 - наружняя оплетка

5 - внутренняя обечайка

6 - обечайка

7 - соединительный патрубок

8 - присоединительный элемент (в зависимости от типа присоединения)

9 - присоединительный элемент (в зависимости от типа присоединения)

ОБЛАСТЬ ПРИМЕНЕНИЯ МЕТАЛЛОРУКАВОВ ВЫСОКОГО ДАВЛЕНИЯ С БЫСТРОРАЗЪЕМНЫМ СОЕДИНЕНИЕМ

Металлорукав с усиленным окончанием в оплетке с БРС Камлок, Армфлекс

Применение герметичных металлорукавов с быстроразъемным типом соединения (БРС) охватывает широкий спектр различных отраслей промышленности. Выбор конкретного типа БРС зависит от целого ряда факторов, включающих рабочее давление, тип транспортируемой среды, температурный режим, частоту соединения и разъединения, а также требования к безопасности и надежности.Каждый тип соединения металлорукава выполняет необходимую функцию в трубопроводной системе или оборудовании.

Быстроразъемное соединение Камлок (Camlock).

Основной принцип работы основан на эксцентриковом механизме, где рычаги (кулачки) фиксируют адаптер в муфте, обеспечивая герметичное соединение. Большой выбор материалов и размеров позволяет подобрать металлорукава с необходимой присоединительной арматурой по запросу клиента. Данный тип присоединения применяется в сельском хозяйстве, химической промышленности, транспортировке различных химических веществ, нефтегазовой и пищевой промышленности, строительстве и другое.

Быстроразъемное соединение в полевых магистральных трубопроводах (ПМТ).

Благодаря простоте монтажа, металлорукава с патрубками ПМТ позволяют быстро создавать временные или постоянные трубопроводные системы, которые необходимы при определенных условиях эксплуатации, где требуется высокая гибкость (адаптация к рельефу местности, смещению поверхности) и устойчивость к механическим повреждениям для транспортировки различных жидкостей и газов. Данный тип присоединительной арматуры на металлорукавах МРВД ARM находит широкое применение на производстве, в аварийных работах, в сельском хозяйстве, в полевых условия, на строительных площадках, в нефтегазовой отрасли и другое.

Быстроразъемное соединение Гайка Рот.

Конструкция позволяет быстро соединять и разъединять металлорукава от трубопроводной системы и оборудования без использования специальных инструментов. Соединение состоит из двух элементов: ротационной части (ротора) с профилированным отверстием и гайки, которая обеспечивает фиксацию соединения. Принцип работы основан на механическом зацеплении ротора с ответной частью. Гайка, затягиваясь, создает герметичное и прочное соединение. БРС типа Гайка Рот находит широкое применение в различных отраслях промышленности, используется в гидравлических системах, пневматических установках, системах охлаждения и отопления, а также в сельскохозяйственной технике, автомобильной и других областях промышленности.

Быстроразъемное соединение типа KF.

Принцип работы соединения KF на металлорукавах высокого давления основан на механическом сжатии уплотнительного кольца, расположенного между двумя фланцами, посредством специального зажима (хомута с быстроразъемным механизмом). Давление при сжатии фланцев заставляет кольцо плотно прилегать к поверхностям фланцев и заполнять все микронеровности, тем самым создавая герметичное уплотнение. Металлорукава с БРС типа KF являются неотъемлемой частью вакуумных систем различного назначения, применяются в пищевой, химической промышленности, в отрасли медицины и в других сферах производства.

Быстроразъемное соединение молочная муфта.
Металлорукава высокого давления с соединительными молочными муфтами, Армфлекс

Герметичное соединение присоединительной арматуры металлорукава и трубопроводной системы происходит за счёт затягивания шлицевой гайки и сжатии до полной герметичности прокладки между приварным ниппелем (штуцером) металлорукава и штуцером, предварительно приваренным к трубопроводной системе (оборудованию). Герметичные металлорукава с БРС типа молочная муфта широко используются в пищевой, фармацевтической, химической и других отраслях промышленности для соединения труб в системах транспортировки жидкостей и газов. Также используются в системах отопления, вентиляции и кондиционирования воздуха (ОВК). Такие металлорукава легко снимаются, очищаются и дезинфицируются, обеспечивают герметичное соединение при правильной установке и эксплуатации, подходят для различных типов трубопроводов и сред, простые в установке и обслуживании.

Быстроразъемное соединение для слива-налива СУГ (сжиженного углеводородного газа).
Металлорукава в оплетке для слива-налива СУГ МРВД, Армфлекс

Принцип работы основан на механическом сцеплении двух частей с одновременной герметизацией соединения. В основе конструкции лежит механизм блокировки, который может быть различным: шариковым, кулачковым или рычажным. При соединении адаптер вставляется в муфту, после чего механизм блокировки фиксирует их вместе, предотвращая случайное разъединение. Одновременно с этим происходит сжатие уплотнительных элементов (PTFE или другие химически стойкие материалы), обеспечивающих герметичность соединения и исключающих утечку СУГ. Металлорукава с быстроразъемным соединением для слива-налива сжиженного углеводородного газа находят широкое применение в различных областях, связанных с транспортировкой, хранением и использованием сжиженного углеводородного газа (СУГ). Они используются на нефтебазах, газонаполнительных станциях, в цистернах и резервуарах для СУГ, а также в технологических процессах, где требуется быстрое и безопасное соединение и разъединение трубопроводов.

Металлорукава с быстроразъемными соединениями являются эффективным и надежными решением для задач, требующих быстрого и удобного соединения и разъединения трубопроводов и других элементов системы. Выбор конкретного соединения для металлорукава должен основываться на тщательном анализе условий эксплуатации и требований к надежности системы конкретной отрасли. Правильный подбор и монтаж гарантируют долговечность и безопасность конструкции.

Интеллектуальная собственность, копирование запрещено
Cвидетельство о депонировании №024-018948

Есть вопросы? Мы ответим!
