Вальцованные металлорукава используются для отвода газов в выхлопных системах двигателей и оборудования в условиях высоких температур и вибрационных нагрузок. Конструкция вальцованного металлорукава состоит из спирально навитой стальной ленты, которая соединяется путем вальцевания кромок. Тип замка металлорукава определяется в зависимости от условий эксплуатации и требуемой степени герметичности. Для дополнительной защиты от повреждений изделие может быть покрыто защитной металлической оплеткой. Присоединительная арматура изготавливается по запросу и чертежам заказчика.
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕТАЛЛОРУКАВОВ ВАЛЬЦОВАННЫХ
ДЛЯ СИСТЕМ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ И АВТОНОМНЫХ ОТОПИТЕЛЕЙ МРВ ARM
Возможность
изготовления
металлорукава
по артикулу OEM
(кросс-номеру)
запасных частей
грузовых автомобилей
и спецтехники

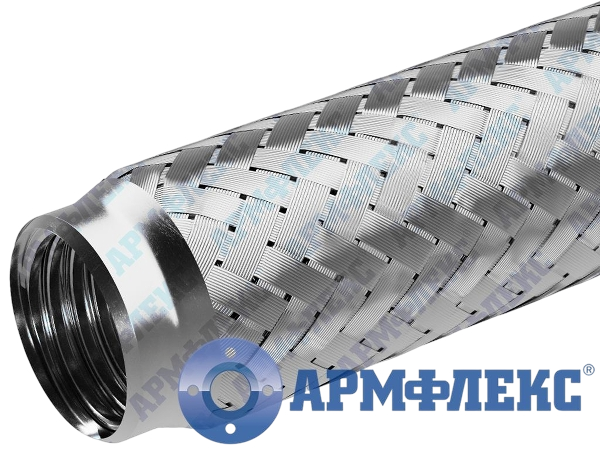

Возможность
изготовления
металлорукава
в металлической
однослойной оплетке,
выполненной
из нержавеющей
стали, методом
переплетения
проволок
Нержавеющая
оплётка усиливает
рукав, защищает
от механических
и химических
воздействий
до 350 мм
(соответствует стандарту EURO 2, 4, 5)
до +650°С
по запросу клиента
на складе

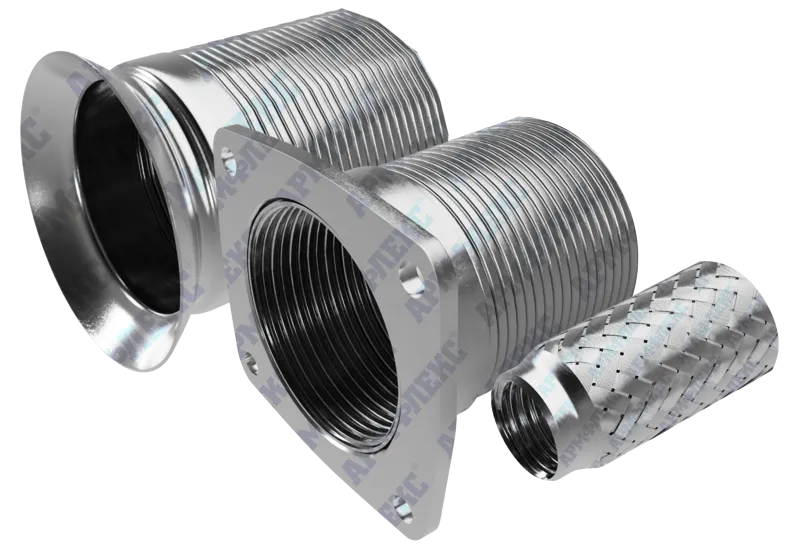

по чертежам и запросу заказчика
металлорукавов с присоединительной
арматурой предварительно
согласованной с производителем
Продукция компании ООО «Армфлекс» сертифицирована и соответствуетдействующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов
- в системах отвода
выхлопных газов,
предпусковых обогревателей,
электрогенераторов; - в качестве запасных частей
грузовых автомобилей
и спецтехники.

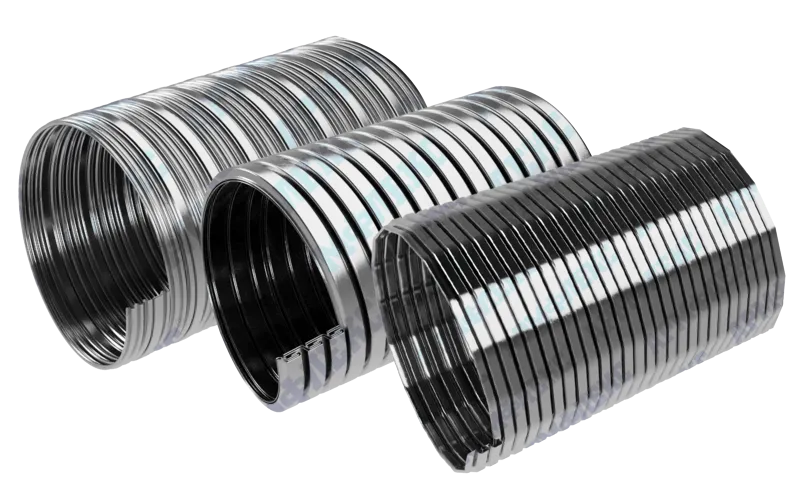

Вальцованные металлорукава изготавливаются
путём вальцевания стальной ленты по спирали
в гибкий трубопровод
Исполнения рукавов в зависимости от типа замка,
толщины и ширины металлической ленты
Большой выбор материалов ленты: углеродистая
сталь с цинковым антикоррозийным покрытием,
нержавеющая сталь 12Х18Н9, 12Х18Н10Т, 12Х15Г9НД
Высокая износостойкость материалов обеспечивает
долговечность при работе в условиях высоких
температур, вибраций и агрессивных сред

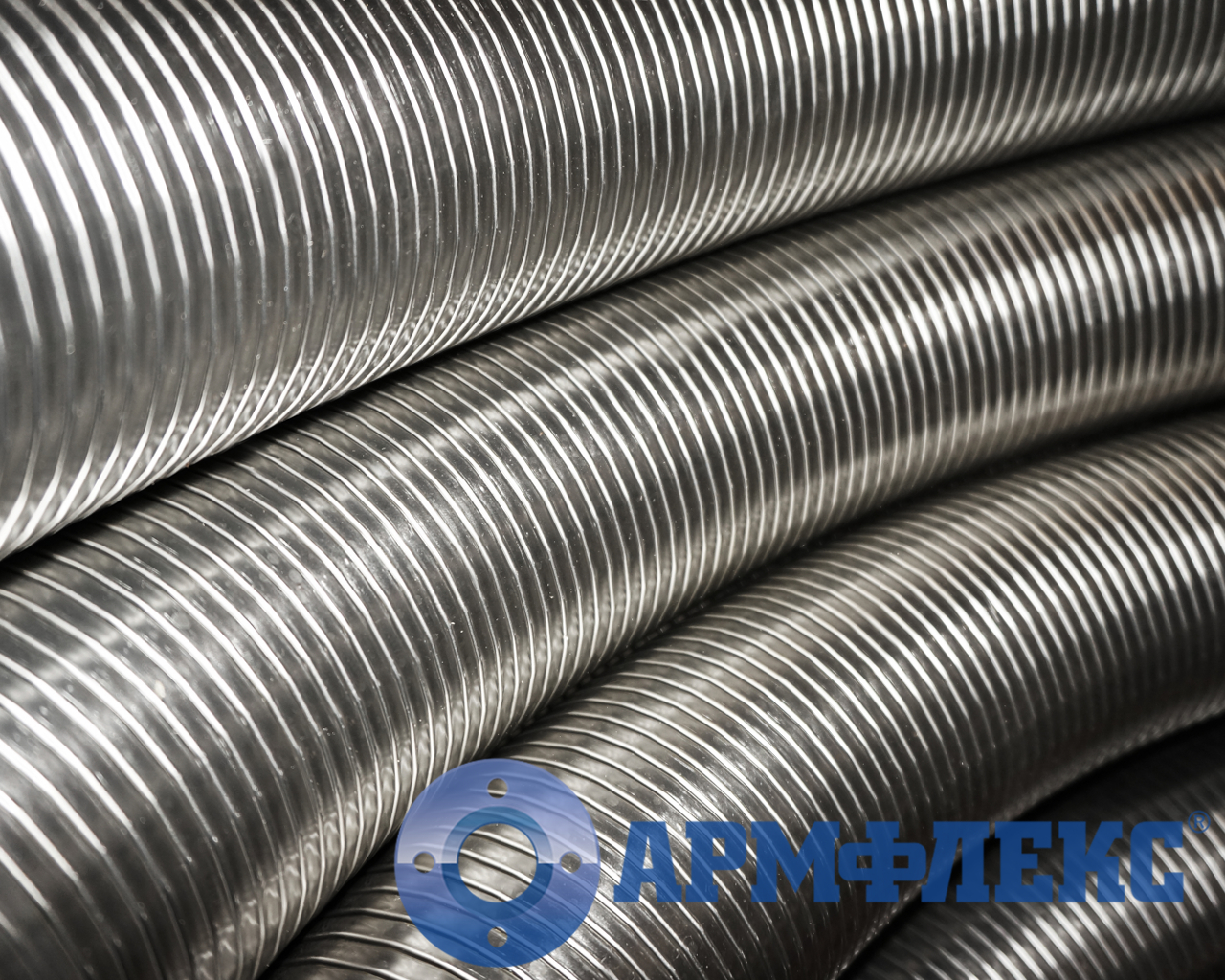

Изготовление
вальцованных
рукавов
нарезкой
длиной от 1 м
Фиксирующая точечная
сварка окончаний
по запросу клиента
Маркировка
направления
потока выхлопных
газов
Предлагаем изготовление продукции любой сложности на
заказ, по чертежам и необходимым Вам техническим
параметрам. Заявку на изготовление вальцованных
металлорукавов Вы можете создать с помощью нашего
конструктора, сделать заказ или заполнить опросный лист и
отправить на почту: pro@armfleks.ru
Наличие продукции на складе, сроки изготовления и цену
оборудования просим уточнять в отделе продаж нашей
компании по телефону:
8 (800) 775-77-08 Звонок по России бесплатный
+74957237331 Звонки из России и заграницы
+79167220271 Мобильная связь
Наша компания осуществляет отгрузку и доставку продукции
по всей территории России и ЕАС. Получить
дополнительную информацию о сроках и стоимости поставки
продукции, согласовать доставку груза до Вашего адреса Вы
сможете, обратившись в отдел логистики нашей компании.
КОНСТРУКЦИОННОЕ ИСПОЛНЕНИЕ ВАЛЬЦОВАННЫХ МЕТАЛЛОРУКАВОВ ДЛЯ СИСТЕМ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

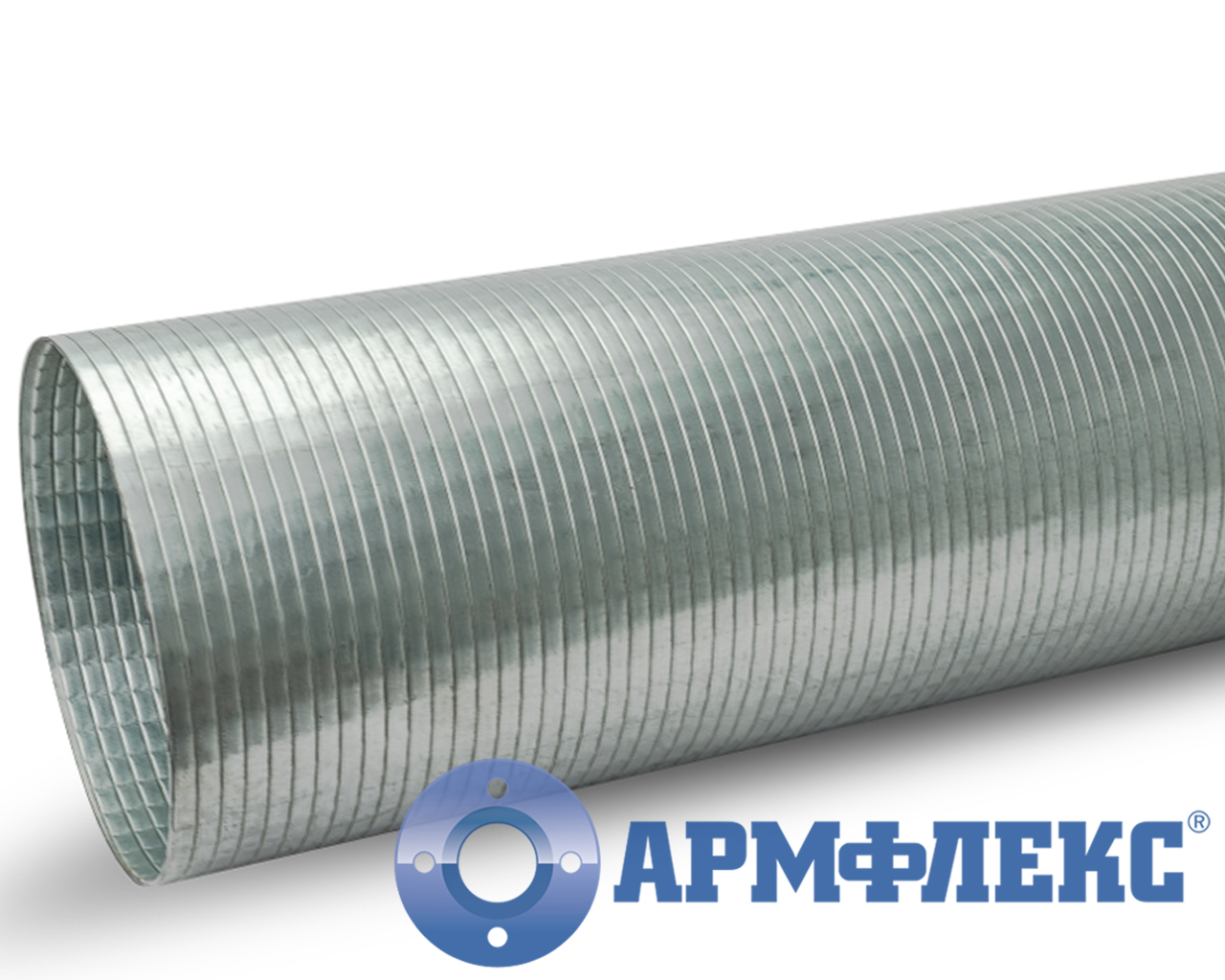

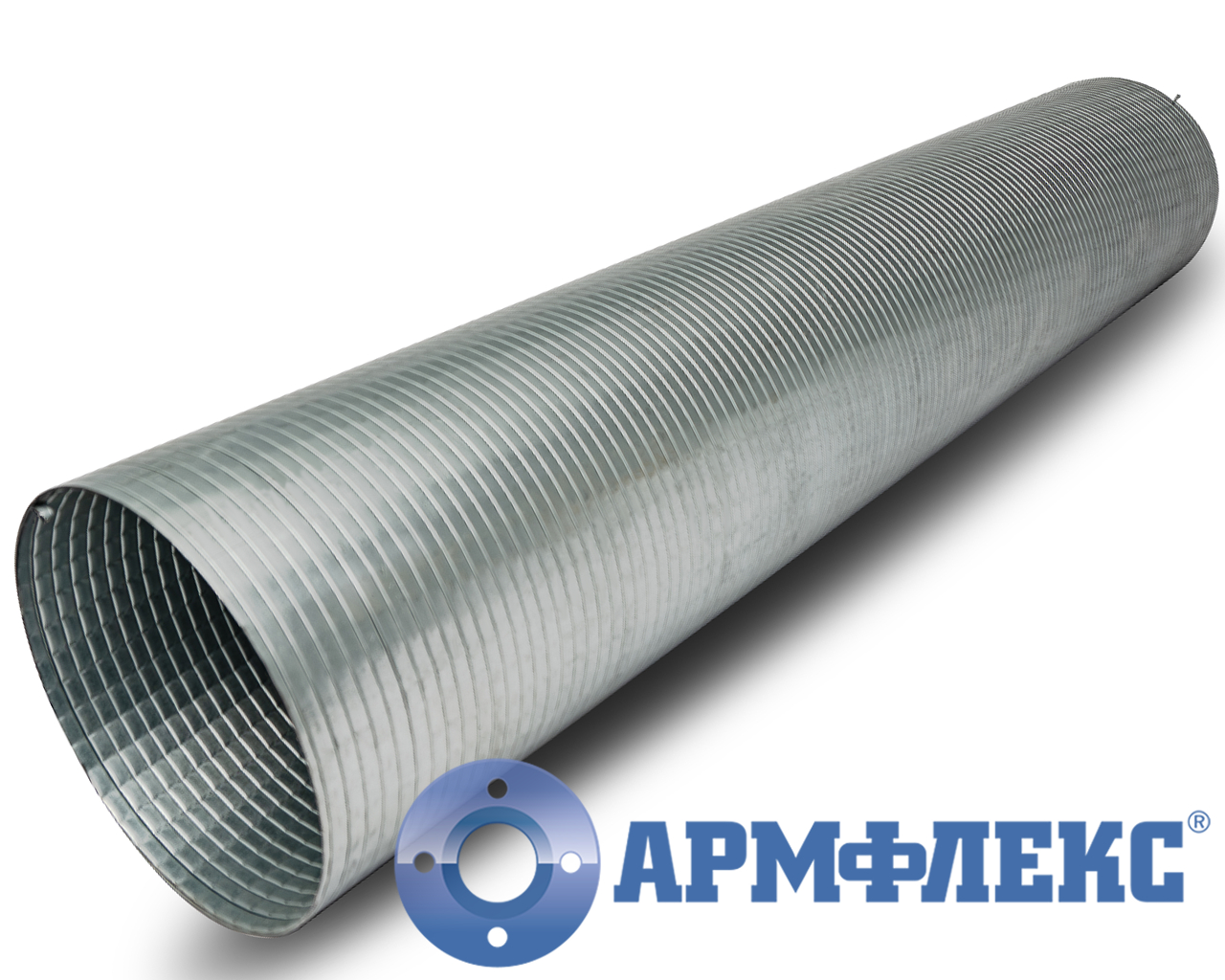

Варианты исполнения: граненный металлорукав из нержавеющей стали или углеродистой стали с цинковым антикоррозийным покрытием изготавливается длинной кратностью в 1 метр, возможно изготовление в защитной металлической оплетке
Низкая газопроницаемость (соответствует стандарту EURO 2)
DN от 20
до 350 мм
1 - оболочка
2 - оплетка (по запросу клиента)
А (тип замка)

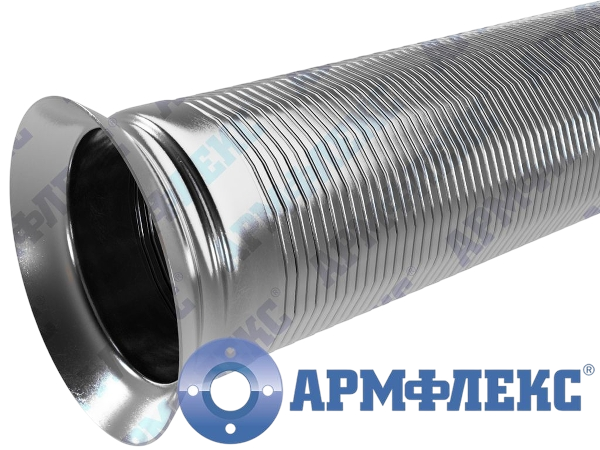

Варианты исполнения: металлорукав из нержавеющей или оцинкованной низкоуглеродистой стали изготавливается кратностью в 1 метр, возможно изготовление в защитной металлической оплетке
Низкая газопроницаемость (соответствует стандарту EURO 4)
DN от 89
до 152 мм
1 - оболочка
2 - оплетка (по запросу клиента)
А (тип гофры)
Варианты исполнения: металлорукав из нержавеющей стали изготавливается кратностью в 1 метр, возможно изготовление в защитной металлической оплетке
Низкая газопроницаемость (соответствует стандарту EURO 5)
DN от 22
до 51 мм
1 - оболочка
2 - оплетка (по запросу клиента)
А (тип гофры)

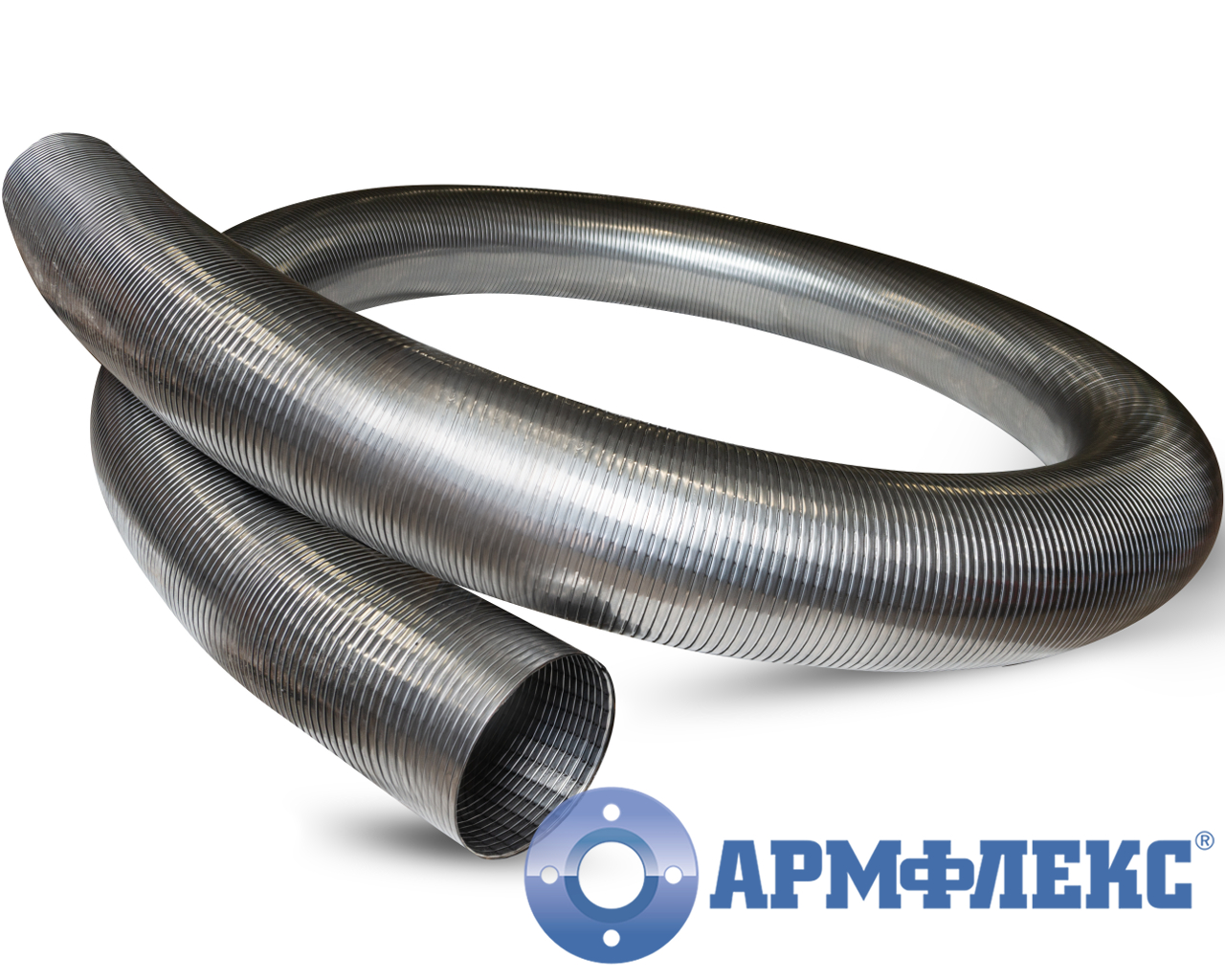

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ВАЛЬЦОВАННОГО ПОВЫШЕННОЙ ПРОЧНОСТИ МРВ ARM ПП2
Технические характеристики
Материалы
ОСНОВНЫЕ РАЗМЕРЫ МРВ ARM ПП2
1 - оболочка
2 - оплетка (по запросу клиента)
А (тип замка)
|
Тип рукава |
Толщина |
Номинальный |
Размеры, |
Минимальный |
≈Вес |
||
|---|---|---|---|---|---|---|---|
|
мм |
мм |
d1 |
d2, D |
отклонение |
мм |
г/пог.м |
|
|
МРВ ARM ПП 2 |
0,2х101,2 |
20 |
20,3 |
22,6 |
± 0,3 |
93,8 |
344 |
|
МРВ ARM ПП 2 |
0,2х101,2 |
22 |
22,3 |
24,6 |
± 0,3 |
102,6 |
376 |
|
МРВ ARM ПП 2 |
0,2х101,2 |
24 |
24,3 |
26,6 |
± 0,3 |
111,3 |
408 |
|
МРВ ARM ПП 2 |
0,2х101,2 |
25 |
25,3 |
27,6 |
± 0,3 |
115,7 |
424 |
|
МРВ ARM ПП 2 |
0,2х101,2 |
26 |
26,3 |
28,6 |
± 0,3 |
120,1 |
440 |
|
МРВ ARM ПП 2 |
0,2х101,2 |
28 |
28,3 |
30,6 |
± 0,3 |
128,8 |
472 |
|
МРВ ARM ПП 2 |
0,2х101,2 |
30 |
30,3 |
32,3 |
± 0,3 |
137,6 |
504 |
|
0,3х141 |
33,9 |
124,7 |
634 |
||||
|
0,3х142 |
34,1 |
125,1 |
754 |
||||
|
МРВ ARM ПП 2 |
0,2х101,2 |
32 |
32,3 |
34,6 |
± 0,3 |
146,3 |
536 |
|
0,3х141 |
35,9 |
132,5 |
674 |
||||
|
0,3х142 |
36,1 |
132,9 |
801 |
||||
|
МРВ ARM ПП 2 |
0,2х101,2 |
35 |
35,3 |
37,6 |
± 0,3 |
159,5 |
584 |
|
0,3х141 |
38,9 |
144.1 |
733 |
||||
|
0,3х142 |
39,1 |
144,5 |
871 |
||||
|
МРВ ARM ПП 2 |
0,2х101,2 |
36 |
36,3 |
38,6 |
± 0,3 |
163,8 |
600 |
|
0,3х141 |
39,9 |
148 |
753 |
||||
|
0,3х142 |
40,1 |
148,4 |
894 |
||||
|
МРВ ARM ПП 2 |
0,3х141 |
38 |
38,3 |
41,9 |
± 0,3 |
155,8 |
792 |
|
0,3х142 |
42,1 |
156,2 |
941 |
||||
|
МРВ ARM ПП 2 |
0,3х141 |
40 |
41 |
44,6 |
± 0,3 |
166,3 |
845 |
|
0,3х142 |
44,8 |
166,7 |
1004 |
||||
|
0,25/0,3х161 |
44,6 |
153,9 |
886 |
||||
|
0,25/0,3х162 |
1049 |
||||||
|
МРВ ARM ПП 2 |
0,3х141 |
42 |
42 |
45,6 |
± 0,3 |
170,1 |
865 |
|
0,3х142 |
45,8 |
170,5 |
1027 |
||||
|
0,25/0,3х161 |
45,6 |
157,5 |
906 |
||||
|
0,25/0,3х162 |
1088 |
||||||
|
МРВ ARM ПП 2 |
0,3х141 |
45 |
45,3 |
48,9 |
± 0,3 |
183 |
930 |
|
0,3х142 |
49,1 |
183,4 |
1105 |
||||
|
0,25/0,3х161 |
48,9 |
169,4 |
975 |
||||
|
0,25/0,3х162 |
1170 |
||||||
|
МРВ ARM ПП 2 |
0,3х141 |
48 |
48,3 |
51,9 |
± 0,3 |
194,6 |
989 |
|
0,3х142 |
52,1 |
195 |
1175 |
||||
|
0,25/0,3х161 |
51,9 |
180,2 |
1037 |
||||
|
0,25/0,3х162 |
1244 |
||||||
|
МРВ ARM ПП 2 |
0,3х141 |
50 |
50,3 |
53,9 |
± 0,3 |
202,4 |
1029 |
|
0,3х142 |
54,1 |
202,8 |
1221 |
||||
|
0,25/0,3х161 |
53,9 |
187,4 |
1078 |
||||
|
0,25/0,3х162 |
1294 |
||||||
|
МРВ ARM ПП 2 |
0,3х141 |
55 |
55,3 |
58,9 |
± 0,3 |
221,8 |
1128 |
|
0,3х142 |
59,1 |
222,2 |
1338 |
||||
|
0,25/0,3х161 |
58,9 |
205,4 |
1181 |
||||
|
0,25/0,3х162 |
1418 |
||||||
|
МРВ ARM ПП 2 |
0,3х141 |
60 |
60,3 |
63,9 |
± 0,3 |
241,2 |
1226 |
|
0,3х142 |
64,1 |
241,6 |
1455 |
||||
|
0,25/0,3х161 |
63,9 |
223,4 |
1285 |
||||
|
0,25/0,3х162 |
1542 |
||||||
|
МРВ ARM ПП 2 |
0,25/0,3х161 |
65 |
65,3 |
68,9 |
± 0,3 |
241,3 |
1388 |
|
0,25/0,3х162 |
1666 |
||||||
|
МРВ ARM ПП 2 |
0,25/0,3х161 |
70 |
70,3 |
73,9 |
± 0,3 |
259,3 |
1492 |
|
0,25/0,3х162 |
1790 |
||||||
|
МРВ ARM ПП 2 |
0,25/0,3х161 |
76 |
76,5 |
80,1 |
± 0,3 |
281,6 |
1620 |
|
0,25/0,3х162 |
1944 |
||||||
|
0,3х201 |
81,3 |
337,2 |
2009 |
||||
|
0,4х202 |
81,5 |
280,5 |
2413 |
||||
|
МРВ ARM ПП 2 |
0,25/0,3х161 |
80 |
80,3 |
83,9 |
± 0,3 |
295,3 |
1698 |
|
0,25/0,3х162 |
2038 |
||||||
|
0,3х201 |
85,1 |
353,5 |
2106 |
||||
|
0,4х202 |
85,3 |
293,9 |
2529 |
||||
|
МРВ ARM ПП 2 |
0,25/0,3х161 |
89 |
89,5 |
93,1 |
± 0,3 |
328,4 |
1889 |
|
0,25/0,3х162 |
2266 |
||||||
|
0,3х201 |
94,3 |
392,8 |
2340 |
||||
|
0,4х202 |
94,5 |
326,6 |
2809 |
||||
|
МРВ ARM ПП 2 |
0,25/0,3х161 |
95 |
95,5 |
99,1 |
± 0,3 |
350 |
2013 |
|
0,25/0,3х162 |
± 0,5 |
2415 |
|||||
|
0,3х201 |
100,3 |
418,4 |
2492 |
||||
|
0,4х202 |
100,5 |
347,9 |
2992 |
||||
|
МРВ ARM ПП 2 |
0,25/0,3х161 |
100 |
100,5 |
104,1 |
± 0,3 |
368 |
2116 |
|
0,25/0,3х162 |
± 0,5 |
2539 |
|||||
|
0,3х201 |
105,3 |
439,8 |
2620 |
||||
|
0,4х202 |
105,5 |
365,7 |
3145 |
||||
|
МРВ ARM ПП 2 |
0,25/0,3х161 |
102 |
102,1 |
105,7 |
± 0,3 |
373,7 |
2149 |
|
0,25/0,3х162 |
± 0,5 |
2579 |
|||||
|
0,3х201 |
106,9 |
446,7 |
2660 |
||||
|
0,4х202 |
107,1 |
371,3 |
3194 |
||||
|
МРВ ARM ПП 2 |
0,25/0,3х161 |
110 |
110,5 |
114,1 |
± 0,3 |
403,9 |
2323 |
|
0,25/0,3х162 |
± 0,5 |
2787 |
|||||
|
0,3х201 |
115,3 |
482,6 |
2874 |
||||
|
0,4х202 |
115,5 |
401,2 |
3450 |
||||
|
МРВ ARM ПП 2 |
0,25/0,3х161 |
114 |
114,8 |
118,4 |
± 0,3 |
419,4 |
2412 |
|
0,25/0,3х162 |
± 0,5 |
2894 |
|||||
|
0,3х201 |
119,6 |
500,9 |
2984 |
||||
|
0,4х202 |
119,8 |
416,4 |
3582 |
||||
|
МРВ ARM ПП 2 |
0,3х201 |
120 |
120,5 |
125,3 |
± 0,5 |
525,3 |
3129 |
|
0,4х202 |
125,5 |
436,7 |
3756 |
||||
|
МРВ ARM ПП 2 |
0,3х201 |
127 |
127,5 |
132,3 |
± 0,5 |
555,2 |
3307 |
|
0,4х202 |
132,5 |
461,5 |
3969 |
||||
|
МРВ ARM ПП 2 |
0,3х201 |
130 |
130,5 |
135,3 |
± 0,5 |
568 |
3383 |
|
0,4х202 |
135,5 |
472,2 |
4061 |
||||
|
МРВ ARM ПП 2 |
0,3х201 |
140 |
140,5 |
145,3 |
± 0,5 |
610,8 |
3638 |
|
0,4х202 |
145,5 |
507,7 |
4366 |
||||
|
0,4х281,2 |
637 |
4570 |
|||||
|
МРВ ARM ПП 2 |
0,3х201 |
150 |
150,5 |
155,3 |
± 0,5 |
653,5 |
3892 |
|
0,4х202 |
155,5 |
543,2 |
4671 |
||||
|
0,4х281,2 |
681,5 |
4889 |
|||||
|
МРВ ARM ПП 2 |
0,3х201 |
152 |
152,9 |
157,7 |
± 0,5 |
663,8 |
3953 |
|
0,4х202 |
157,9 |
551,7 |
4745 |
||||
|
0,4х281,2 |
4745 |
4966 |
|||||
|
МРВ ARM ПП 2 |
0,4х281,2 |
160 |
160,5 |
165,5 |
± 0,5 |
726,1 |
5209 |
|
МРВ ARM ПП 2 |
0,4х281,2 |
170 |
170,5 |
175,5 |
± 0,5 |
770,6 |
5528 |
|
МРВ ARM ПП 2 |
0,4х281,2 |
180 |
180,5 |
185,5 |
± 0,5 |
815,2 |
5847 |
|
МРВ ARM ПП 2 |
0,4х281,2 |
188 |
188,5 |
193,5 |
± 0,5 |
850,8 |
6103 |
|
МРВ ARM ПП 2 |
0,4х281,2 |
200 |
190,5 |
195,5 |
± 0,5 |
859,7 |
6167 |
|
МРВ ARM ПП 2 |
0,4х281,2 |
205 |
200,5 |
205,5 |
± 0,5 |
904,3 |
6486 |
|
МРВ ARM ПП 2 |
0,4х281,2 |
210 |
210,5 |
215,5 |
± 0,5 |
948,8 |
6806 |
|
МРВ ARM ПП 2 |
0,4х281,2 |
220 |
220,5 |
225,5 |
± 0,5 |
993,4 |
7125 |
|
МРВ ARM ПП 2 |
0,4х281,2 |
230 |
230,5 |
235,5 |
± 0,5 |
1037,9 |
7445 |
|
МРВ ARM ПП 2 |
0,4х281,2 |
240 |
240,5 |
245,5 |
± 0,5 |
1082,5 |
7764 |
|
МРВ ARM ПП 2 |
0,4х281,2 |
250 |
250,5 |
255,5 |
± 0,5 |
1127 |
8084 |
|
МРВ ARM ПП 2 |
0,4х281,2 |
266 |
266,5 |
271,5 |
± 0,5 |
1198,3 |
8595 |
|
МРВ ARM ПП 2 |
0,4х281,2 |
300 |
300,5 |
305,5 |
± 0,5 |
1349,7 |
9681 |
|
МРВ ARM ПП 2 |
0,4х281,2 |
350 |
350,5 |
355,5 |
± 0,5 |
1572,5 |
11279 |
|
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||
|
1 ― нержавеющая сталь |
|||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ВАЛЬЦОВАННОГО ПОВЫШЕННОЙ ПРОЧНОСТИ МРВ ARM ПП3
Технические характеристики
Материалы
ОСНОВНЫЕ РАЗМЕРЫ МРВ ARM ПП3
1 - оболочка
2 - оплетка (по запросу клиента)
А (тип гофры)
|
Тип рукава |
Толщина |
Номинальный |
Размеры, |
Минимальный |
≈Вес |
||||
|---|---|---|---|---|---|---|---|---|---|
|
мм |
мм |
d1 |
d2, D |
отклонение |
мм |
г/пог.м |
|||
|
МРВ ARM ПП3 |
0,3х28 |
89 |
89,1 |
94,1 |
± 0,5 |
364 |
3257 |
||
|
МРВ ARM ПП3 |
0,3х28 |
95 |
95,2 |
100,2 |
± 0,5 |
387 |
3467 |
||
|
МРВ ARM ПП3 |
0,3х28 |
100 |
100,2 |
105,2 |
± 0,5 |
407 |
3645 |
||
|
МРВ ARM ПП3 |
0,3х28 |
102 |
101,8 |
106,8 |
± 0,5 |
414 |
3710 |
||
|
МРВ ARM ПП3 |
0,3х28 |
110 |
110,2 |
115,2 |
± 0,5 |
447 |
4008 |
||
|
МРВ ARM ПП3 |
0,3х28 |
114 |
114,5 |
119,5 |
± 0,5 |
465 |
4160 |
||
|
МРВ ARM ПП3 |
0,3х28 |
120 |
120,2 |
125,2 |
± 0,5 |
487 |
4363 |
||
|
МРВ ARM ПП3 |
0,3х28 |
127 |
127,2 |
132,2 |
± 0,5 |
515 |
4612 |
||
|
МРВ ARM ПП3 |
0,3х28 |
130 |
130,2 |
135,2 |
± 0,5 |
527 |
4718 |
||
|
МРВ ARM ПП3 |
0,3х28 |
140 |
140,2 |
145,2 |
± 0,5 |
567 |
5074 |
||
|
МРВ ARM ПП3 |
0,3х28 |
150 |
150,2 |
155,2 |
± 0,5 |
606 |
5430 |
||
|
МРВ ARM ПП3 |
0,3х28 |
152 |
152,6 |
157,6 |
± 0,5 |
616 |
5515 |
||
|
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||||
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ВАЛЬЦОВАННОГО ГОФРИРОВАННОГО ПОВЫШЕННОЙ ПРОЧНОСТИ МРВ ARM ГПГ
Технические характеристики
Материалы
ОСНОВНЫЕ РАЗМЕРЫ МРВ ARM ПП3
1 - оболочка
2 - оплетка (по запросу клиента)
А (тип гофры)
|
Тип рукава |
Толщина |
Номинальный |
Размеры, |
Минимальный |
≈Вес |
||||
|---|---|---|---|---|---|---|---|---|---|
|
мм |
мм |
d1 |
d2, D |
отклонение |
мм |
г/пог.м |
|||
|
МРВ ARM ГПГ |
0,1х30 |
22 |
22,3 |
25,7 |
± 0,3 |
47 |
132 |
||
|
МРВ ARM ГПГ |
0,1х30 |
24 |
24,3 |
27,7 |
± 0,3 |
51 |
175 |
||
|
МРВ ARM ГПГ |
0,1х30 |
25 |
25,3 |
28,8 |
± 0,3 |
53 |
182 |
||
|
МРВ ARM ГПГ |
0,1х30 |
28 |
28,3 |
31,7 |
± 0,3 |
59 |
198 |
||
|
МРВ ARM ГПГ |
0,1х30 |
30 |
30,3 |
33,7 |
± 0,3 |
63 |
206 |
||
|
МРВ ARM ГПГ |
0,1х30 |
32 |
32,3 |
35,7 |
± 0,3 |
67 |
228 |
||
|
МРВ ARM ГПГ |
0,1х30 |
38 |
38,3 |
41,7 |
± 0,3 |
79 |
268 |
||
|
МРВ ARM ГПГ |
0,1х30 |
51 |
51,3 |
54,7 |
± 0,3 |
105 |
345 |
||
|
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||||
ОБЛАСТЬ ПРИМЕНЕНИЯ ВАЛЬЦОВАННЫХ МЕТАЛЛОРУКАВОВ ДЛЯ СИСТЕМ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ
Вальцованные металлорукава широко применяются в выхлопных системах транспортных средств и промышленного оборудования благодаря своей гибкости, прочности и способности выдерживать высокие температуры, вибрации, характерные для систем отвода выхлопных газов.
В автомобильной промышленности вальцованные металлорукава используются для соединения различных частей (деталей) выхлопной системы грузовиков, автобусов, водного транспорта и спецтехники, таких как выпускной коллектор, каталитический нейтрализатор, резонатор, глушитель и др. Их гибкость позволяет компенсировать вибрации двигателя, предотвращая разрушение соединений и обеспечивая необходимую герметичность системы. Низкая газопроницаемость минимизирует утечки вредных веществ в салон транспорта, атмосферу и обеспечивает соответствие экологическим стандартам.
В промышленном секторе вальцованные металлорукава применяются в выхлопных системах генераторов, компрессоров и другого оборудования, где требуется надежная и долговечная транспортировка отработанных газов. Устойчивость металлорукавов к высоким температурам и агрессивным химическим средам делает их незаменимыми в условиях интенсивной эксплуатации.
Помимо основных применений, вальцованные металлорукава используются в системах отвода выхлопных газов в котельных, тепловых электростанциях и других энергетических установках. Они обеспечивают безопасную и эффективную транспортировку газов, минимизируя риски утечек и загрязнения окружающей среды.
Выбор вальцованного металлорукава для конкретного применения зависит от ряда техническим характеристик, включая температуру, диаметр рукава, состав газов, требуемую гибкость, необходимость присоединительной арматуры. Данные параметры позволяют подобрать оптимальное решение, обеспечивающее надежную и долговечную работу выхлопной системы.
Интеллектуальная собственность, копирование запрещено
