Металлорукава вальцованные для защиты электропроводки

Вальцованные металлорукава повышенной гибкости предназначены для защиты электропроводки кабелей, проводов, гибких резиновых рукавов и другой проводки от механических и химических повреждений, воздействия неблагоприятных факторов окружающей среды. Конструкция вальцованного металлорукава состоит из спирально навитой стальной ленты, которая соединяется путем вальцевания кромок. Для дополнительной защиты от повреждений изделие может быть покрыто изоляционным слоем ПВХ и/или стальной оплеткой. Присоединительная арматура изготавливается по запросу и чертежам заказчика.

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕТАЛЛОРУКАВОВ
ВАЛЬЦОВАННЫХ ЗАЩИТНЫХ ПОВЫШЕННОЙ ГИБКОСТИ МРВ ARM ПГ

Вальцованный рукав может быть выполнен:

в изоляции из поливинилхлоридного
пластиката в соответствии
с ГОСТ 5960-72 и ТУ 6-01-1328-86
(пониженной горючести);

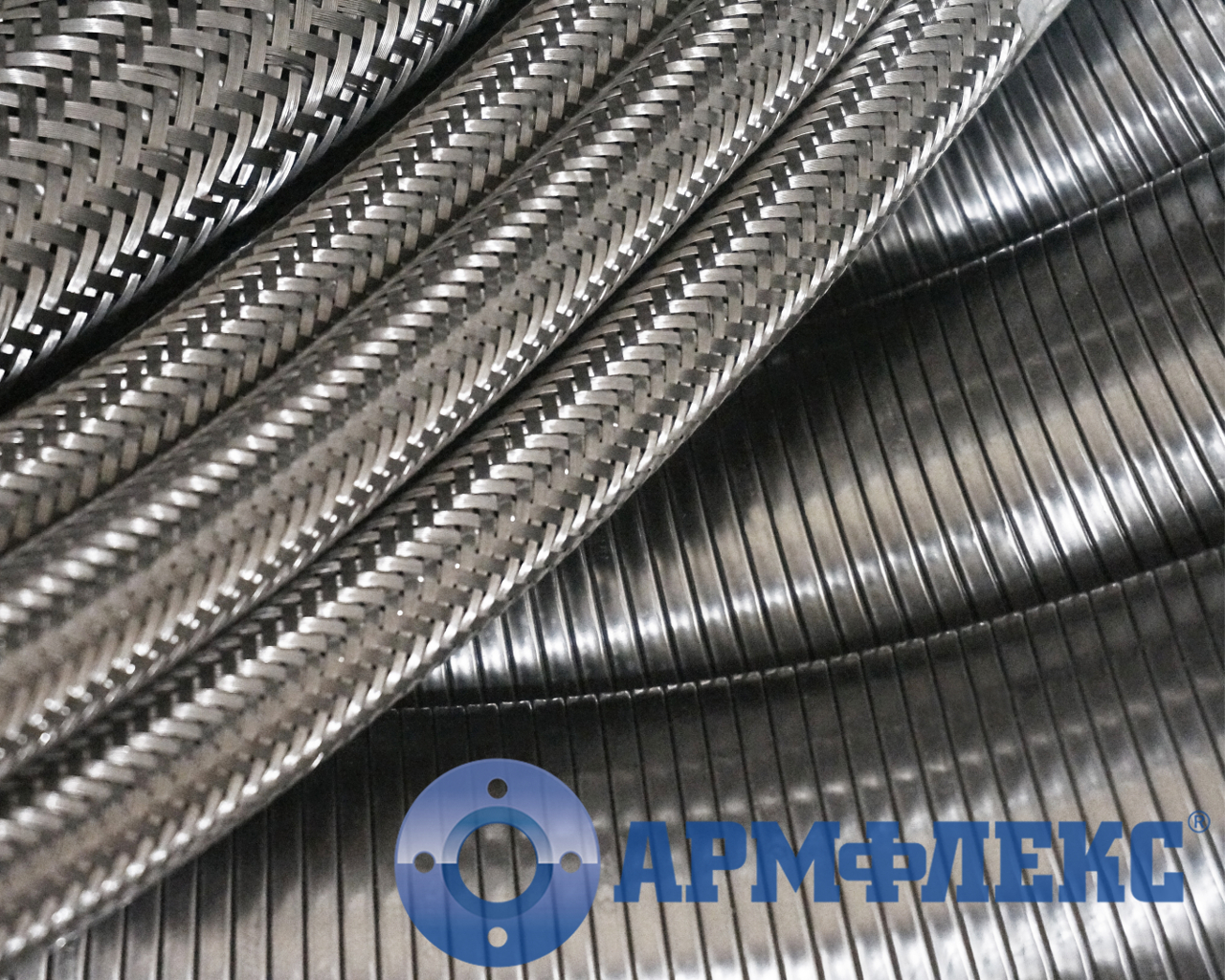

в металлической однослойной оплетке,
выполненной из нержавеющей стали,
методом переплетения проволок;
в изоляции ПВХ пластиката
и металлической оплетке

Нержавеющая оплётка усиливает
рукав, защищает от механических
и химических воздействий

DN от 5
до 50 мм

негерметичные

Т, от -260
до +650°С

бухты, строительная длина
по запросу клиента

наличие
на складе

возможно специальное изготовление по чертежам и запросу
заказчика металлорукавов с присоединительной арматурой
предварительно согласованной с производителем

Продукция компании ООО «Армфлекс» сертифицирована и соответствует
действующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов

область применения

монтаж ответственной
электропроводки (кабелей,
проводов, гибких резиновых,
рукавов и другой провдки);
прокладка кабельных линий
(трасс);
прокладка наружных
и внутренних инженерных
коммуникаций.

Вальцованные металлорукава изготавливаются
путём вальцевания стальной ленты по спирали
в гибкий трубопровод

Исполнения рукавов в зависимости от типа замка,
толщины и ширины металлической ленты

Большой выбор материалов ленты: углеродистая
сталь с цинковым антикоррозийным покрытием,
нержавеющая сталь 12Х18Н9, 12Х18Н10Т, 12Х15Г9НД

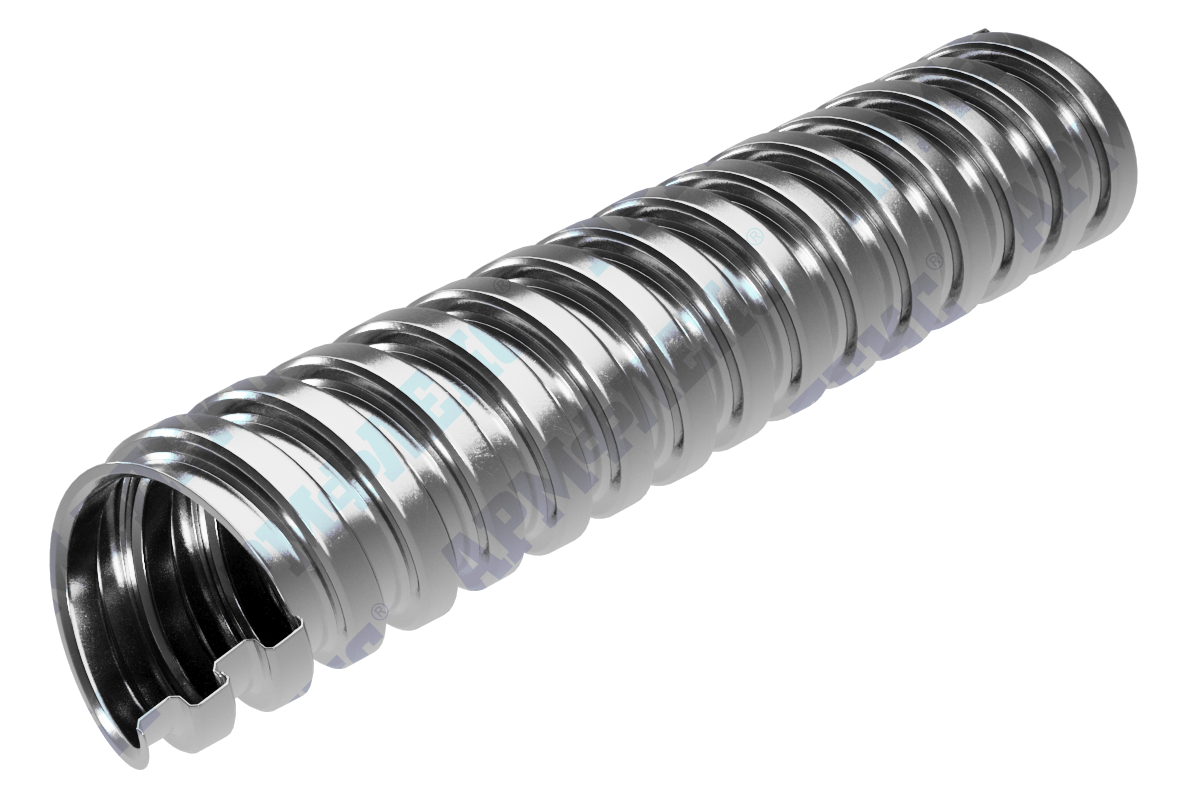

Вальцованный рукав МРВ ARM ПГ1 без оплетки, Армфлекс

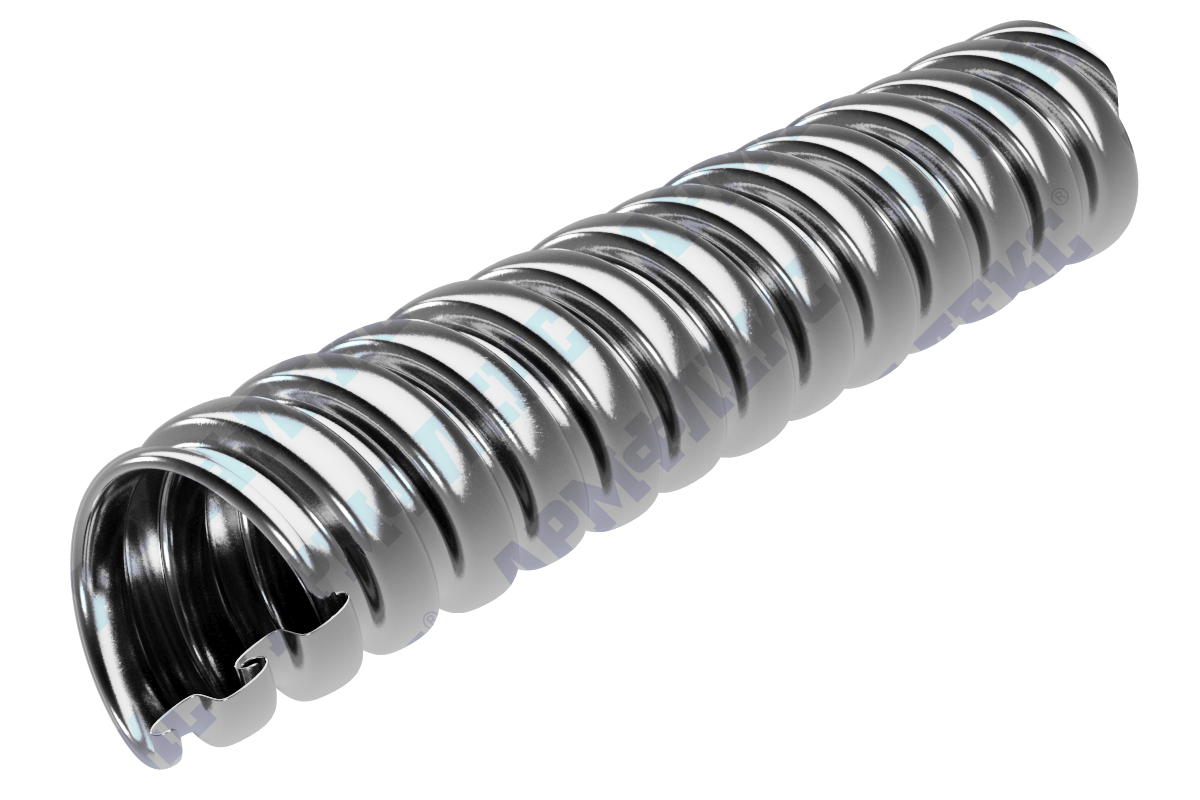

Вальцованный рукав МРВ ARM ПГ2 без оплетки, Армфлекс

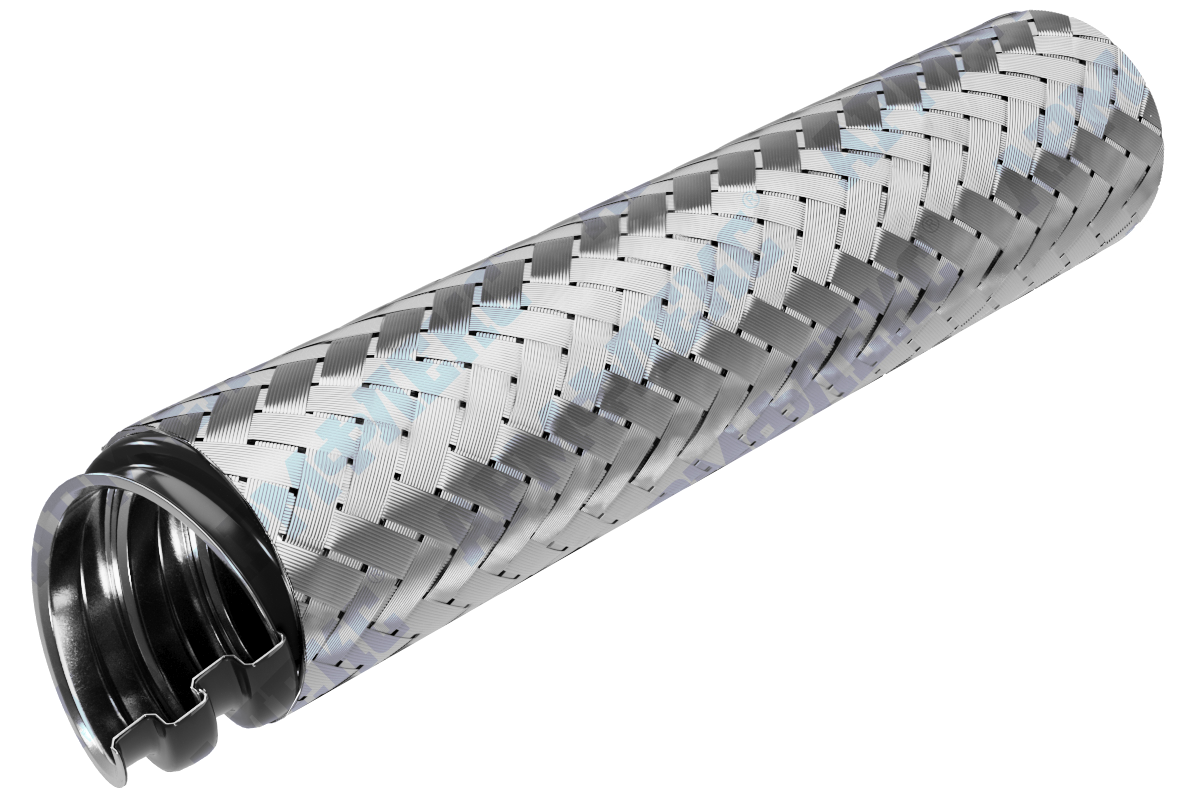

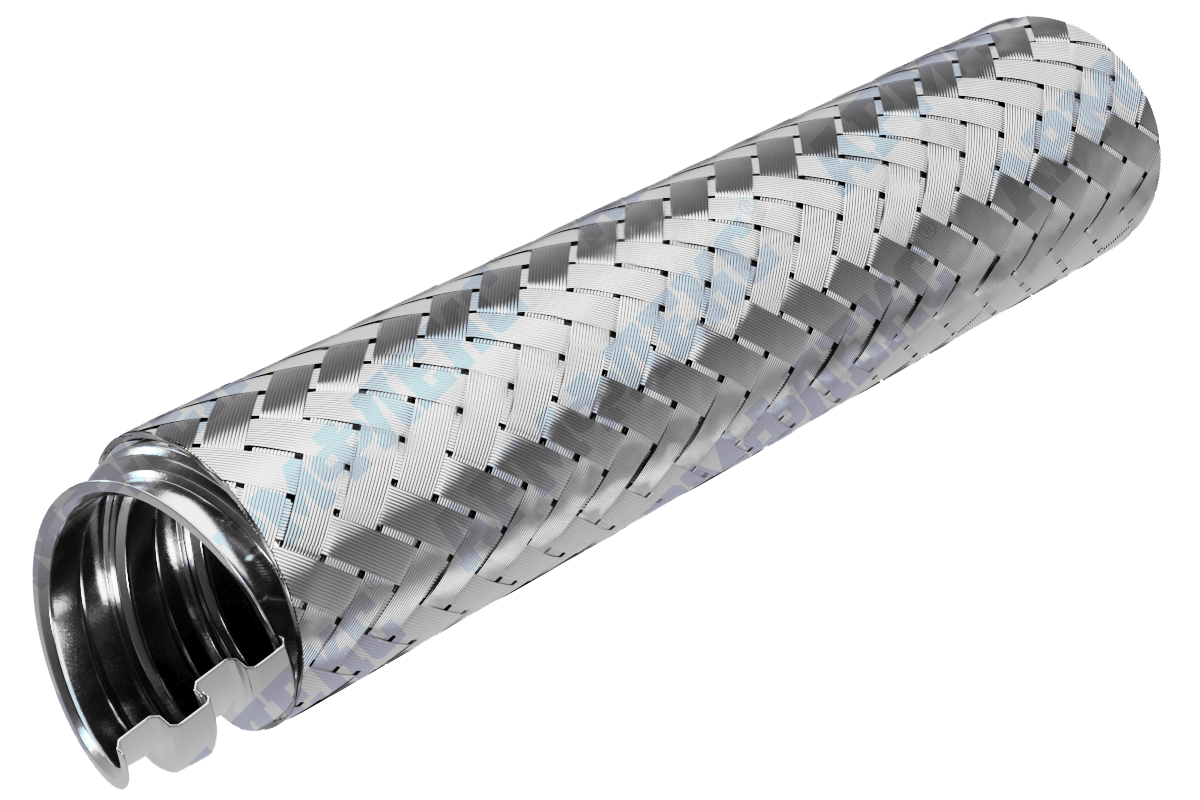

Вальцованный рукав МРВ ARM ПГ1 в оплетке, Армфлекс

Вальцованный рукав МРВ ARM ПГ1 в оплетке и в изоляции ПВХ, Армфлекс

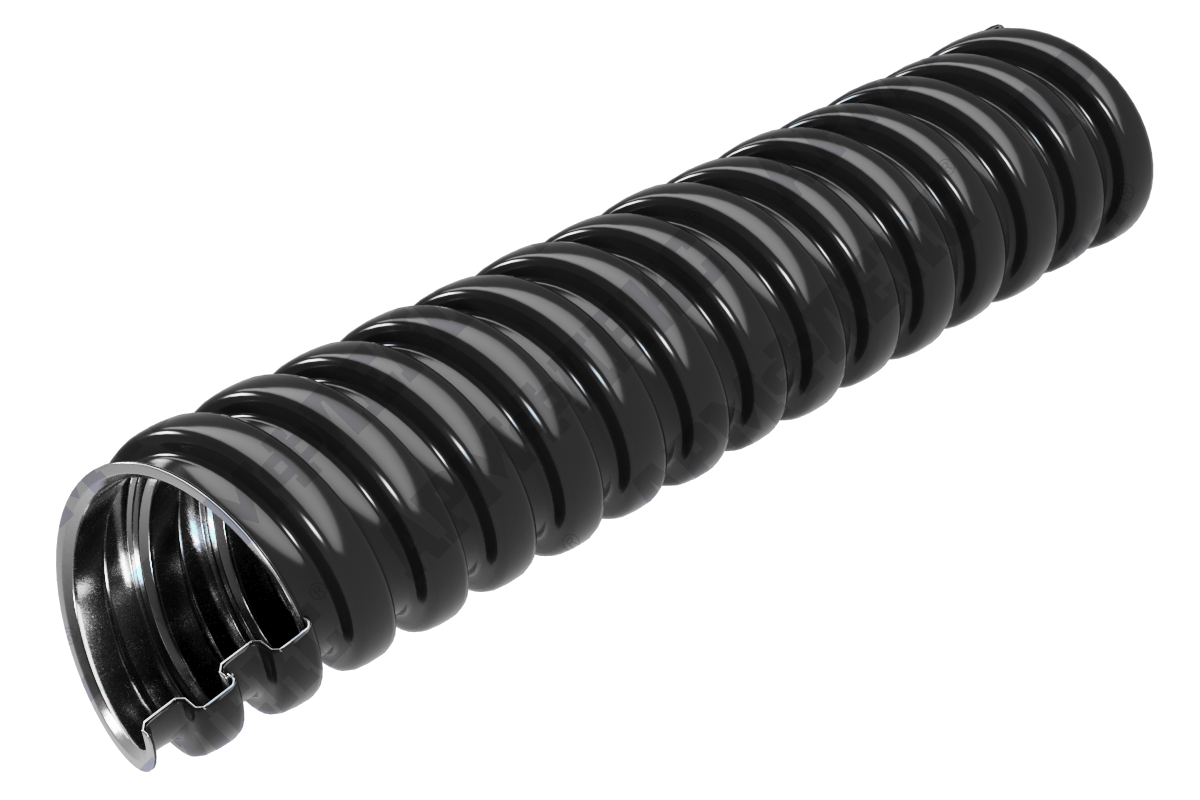

Вальцованный рукав МРВ ARM ПГ1 в изоляции ПВХ, Армфлекс

Конструкция негерметичного
металлорукава круглого сечения
имеет повышенную гибкость,
высокую прочность на разрыв
и жесткость сечения

Изоляция ПВХ предотвращает электрические пробои, коррозию, защищает от воздействий окружающей среды

Вальцованные металлорукава защитные, Армфлекс

Предлагаем изготовление продукции любой сложности на заказ, по чертежам и необходимым Вам техническим параметрам. Заявку на изготовление вальцованных металлорукавов Вы можете создать с помощью нашего конструктора, сделать заказ или заполнить опросный лист и отправить на почту: pro@armfleks.ru
Наличие продукции на складе, сроки изготовления и цену оборудования просим уточнять в отделе продаж нашей компании по телефону:
8 (800) 775-77-08 Звонок по России бесплатный
+74957237331 Звонки из России и заграницы
+79167220271 Мобильная связь
Наша компания осуществляет отгрузку и доставку продукции по всей территории России и ЕАС. Получить дополнительную информацию о сроках и стоимости поставки продукции, согласовать доставку груза до Вашего адреса Вы сможете, обратившись в отдел логистики нашей компании.

Конструкционное исполнение вальцованных металлорукавов для защиты электропроводки Технические характеристики металлорукава МРВ ARM повышенной гибкости Тип 1 Технические характеристики металлорукава МРВ ARM повышенной гибкости Тип 2 Область применения

КОНСТРУКЦИОННОЕ ИСПОЛНЕНИЕ ВАЛЬЦОВАННЫХ МЕТАЛЛОРУКАВОВ ПОВЫШЕННОЙ ГИБКОСТИ МРВ ARM ПГ

Маркировка

Конструкционное исполнение

МЕТАЛЛОРУКАВ ВАЛЬЦОВАННЫЙ ПОВЫШЕННОЙ ГИБКОСТИ тип 1 МРВ ARM ПГ1

Варианты исполнения: металлорукав из углеродистой стали с цинковым антикоррозийным покрытием в бухте (10 м, 20 м, 25 м, 50 м), в металлической оплетке и/или в изоляции ПВХ

Негерметичный

DN от 16
до 50 мм

Чертеж металлорукава вальцованного повышенной гибкости тип 1 МРВ ARM ПГ1, Армфлекс

1 - оболочка

2 - изоляция

А (тип замка)

Замок вальцованного рукава тип 1, Армфлекс

Металлорукава вальцованные повышенной гибкости тип 1 МРВ ARM ПГ1, Армфлекс

МЕТАЛЛОРУКАВ ВАЛЬЦОВАННЫЙ ПОВЫШЕННОЙ ГИБКОСТИ тип 2 МРВ ARM ПГ2

Варианты исполнения: металлорукав из нержавеющей или углеродистой стали с цинковым антикоррозийным покрытием в бухте (25 м, 50 м, 100 м), в металлической оплетке и/или в изоляции ПВХ

Негерметичный

DN от 5
до 21 мм

1 - оболочка

2 - изоляция

А (тип замка)

Замок вальцованного рукава тип 2, Армфлекс

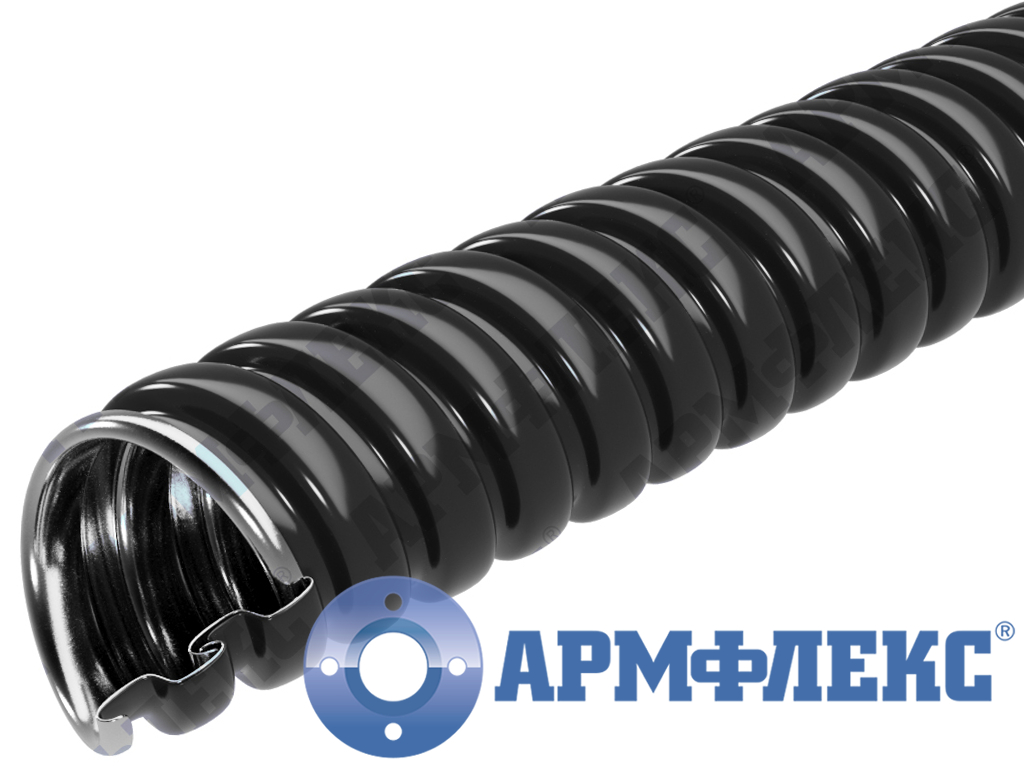

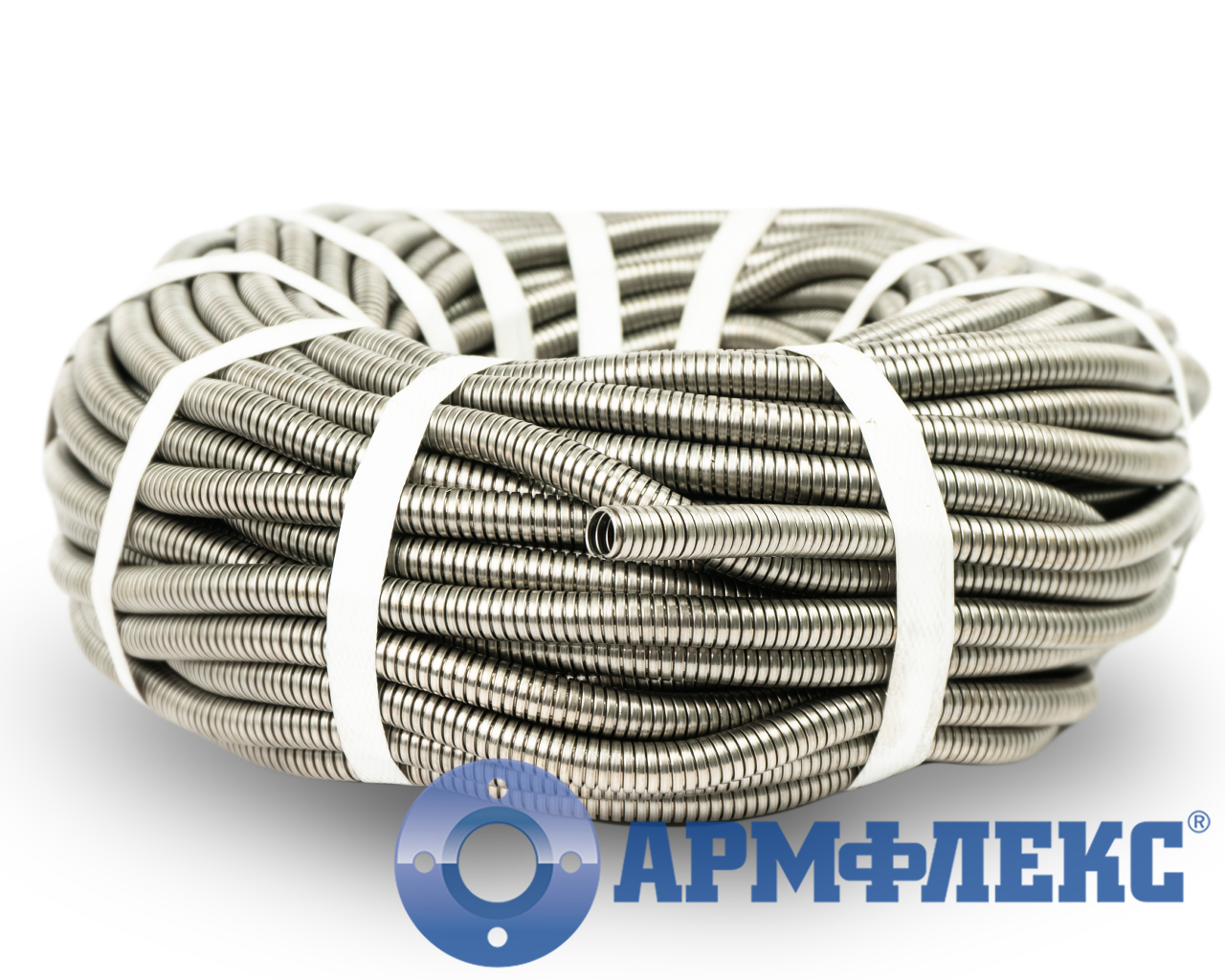

Металлорукава вальцованные повышенной гибкости тип 2 МРВ ARM ПГ2, Армфлекс

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ВАЛЬЦОВАННОГО ПОВЫШЕННОЙ ГИБКОСТИ МРВ ARM ПГ1

Технические характеристики

Номинальный диаметр DN, мм

от 16 до 50

Степень герметичности

негерметичный

Рабочая температура T, °С

от -260 до 650

Присоединительная арматура

без присоединительной арматуры, резьбовой (муфтовый), соединение под хомут

Оболочка (оплетка)

без оболочки, ПВХ пластикат, нержавеющая сталь

Материалы

ГИБКАЯ ГОФРА

Размер ленты, мм (толщина х ширина)

0,7х12,8

ГОСТ

углеродистая сталь с цинковым антикоррозийным покрытием, ГОСТ 3559-75

ИЗОЛЯЦИЯ

Пластикат поливинилхлорид (ПВХ)

черный пониженной горючести, ТУ 6-01-1328-86

Пластикат поливинилхлорид (ПВХ)

черный, ГОСТ 5960-72

ОПЛЕТКА/ОБОЛОЧКА

ГОСТ

08X18H10

DIN

X5CrNi18-10

AISI, ASTM

304

1.4301

ПРИСОЕДИНИТЕЛЬНАЯ АРМАТУРА (СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ)

ГОСТ

латунь, чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08X18H10, 08X16H11M3, 08X18H10T, 12X18H10T

DIN

GG35, St35, St37-2, 13Mn6, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiTi18-10

AISI, ASTM

CLASS50B, A 105 (1020), A 570 (1017M), A 516, A 561, 304, 316, 321

EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4401, 1.4541

Уплотнение (Специальное исполнение)

NBR, FPM (viton), MVQ (силикон), PTFE (ПТФЭ)

ОСНОВНЫЕ РАЗМЕРЫ МРВ ARM ПГ1

1 - оболочка

2 - изоляция

А (тип замка)

Тип рукава	Толщина и ширина ленты	Номинальный диаметр DN,	Размеры, мм			Минимальный радиус изгиба,	Жесткость на смятие 20% от d₂, D в растянутом положении	Жесткость на смятие 50% от d₂, D в растянутом положении	≈Вес металлорукава в свободном состоянии
Тип рукава	мм	мм	d₁	d₂, D	отклонение	мм	Н/мм	Н/мм	г/пог.м
МРВ ARM ПГ1	0,7х12,8	16	16,8	23,1	± 0,5	54	200	230	534
МРВ ARM ПГ1 И	0,7х12,8	16	16,8	25,6	± 0,5	54	200	230	743
МРВ ARM ПГ1	0,7х12,8	19	20,2	26,5	± 0,5	63	185	220	624
МРВ ARM ПГ1 И	0,7х12,8	19	20,2	29	± 0,5	63	185	220	863
МРВ ARM ПГ1	0,7х12,8	21	21,9	28,2	± 0,5	68	175	210	669
МРВ ARM ПГ1 И	0,7х12,8	21	21,9	30,7	± 0,5	68	175	210	922
МРВ ARM ПГ1	0,7х12,8	24	24,9	31,2	± 0,5	76	168	192	748
МРВ ARM ПГ1 И	0,7х12,8	24	24,9	33,7	± 0,5	76	168	192	1027
МРВ ARM ПГ1	0,7х12,8	25	25,9	32,2	± 0,5	78	166	188	774
МРВ ARM ПГ1 И	0,7х12,8	25	25,9	34,7	± 0,5	78	166	188	1061
МРВ ARM ПГ1	0,7х12,8	26	26,9	33,2	± 0,5	81	165	184	801
МРВ ARM ПГ1 И	0,7х12,8	26	26,9	35,7	± 0,5	81	165	184	1097
МРВ ARM ПГ1	0,7х12,8	32	33,8	40,1	± 0,9	97	115	135	983
МРВ ARM ПГ1 И	0,7х12,8	32	33,8	42,6	± 0,9	97	115	135	1339
МРВ ARM ПГ1	0,7х12,8	40	40,3	46,6	± 0,9	115	87	96	1155
МРВ ARM ПГ1 И	0,7х12,8	40	40,3	49,1	± 0,9	115	87	96	1567
МРВ ARM ПГ1	0,7х12,8	50	52,8	59,1	± 0,9	149	65	72	1486
МРВ ARM ПГ1 И	0,7х12,8	50	52,8	61,6	± 0,9	149	65	72	2005
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. Производитель оставляет за собой право на внесение изменений в конструкцию изделий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ВАЛЬЦОВАННОГО ПОВЫШЕННОЙ ГИБКОСТИ МРВ ARM ПГ2

Технические характеристики

Номинальный диаметр DN, мм

от 5 до 21

Степень герметичности

негерметичный

Рабочая температура T, °С

от -260 до 650

Присоединительная арматура

без присоединительной арматуры, резьбовой (муфтовый), соединение под хомут

Оболочка (оплетка)

без оболочки, ПВХ пластикат, нержавеющая сталь

Материалы

ГИБКАЯ ГОФРА

Размер ленты, мм (толщина х ширина)

0,25х6

ГОСТ

12Х18Н9, 12Х18Н10Т

Размер ленты, мм (толщина х ширина)

0,3х9

ГОСТ

углеродистая сталь с цинковым антикоррозийным покрытием по ГОСТ 3559-75, 12Х18Н9, 12Х18Н10Т

ИЗОЛЯЦИЯ

Пластикат поливинилхлорид (ПВХ)

черный пониженной горючести, ТУ 6-01-1328-86

Пластикат поливинилхлорид (ПВХ)

черный, ГОСТ 5960-72

ОПЛЕТКА/ОБОЛОЧКА

ГОСТ

08X18H10

DIN

X5CrNi18-10

AISI, ASTM

304

1.4301

ПРИСОЕДИНИТЕЛЬНАЯ АРМАТУРА (СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ)

ГОСТ

латунь, чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08X18H10, 08X16H11M3, 08X18H10T, 12X18H10T

DIN

GG35, St35, St37-2, 13Mn6, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiTi18-10

AISI, ASTM

CLASS50B, A 105 (1020), A 570 (1017M), A 516, A 561, 304, 316, 321

EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4401, 1.4541

Уплотнение (Специальное исполнение)

NBR, FPM (viton), MVQ (силикон), PTFE (ПТФЭ)

ОСНОВНЫЕ РАЗМЕРЫ МРВ ARM ПГ2

1 - оболочка

2 - изоляция

А (тип замка)

Тип рукава	Толщина и ширина ленты	Номинальный диаметр DN,	Размеры, мм			Минимальный радиус изгиба,	Жесткость на смятие 20% от d₂, D в растянутом положении	Жесткость на смятие 50% от d₂, D в растянутом положении	≈Вес металлорукава в свободном состоянии
Тип рукава	мм	мм	d₁	d₂, D	отклонение	мм	Н/мм	Н/мм	г/пог.м
МРВ ARM ПГ2	0,25х6¹	5	5,2	7,7	± 0,3	23	-	-	119
МРВ ARM ПГ2 И	0,25х6¹	5	5,2	10,2	± 0,3	23	-	-	142
МРВ ARM ПГ2	0,25х6¹	5,5	5,7	8,2	± 0,3	25	-	-	128
МРВ ARM ПГ2 И	0,25х6¹	5,5	5,7	10,7	± 0,3	25	-	-	152
МРВ ARM ПГ2	0,25х6¹	6	6,2	8,7	± 0,3	26,5	-	-	137
МРВ ARM ПГ2 И	0,25х6¹	6	6,2	11,2	± 0,3	26,5	-	-	161
МРВ ARM ПГ2	0,25х6¹	6,5	6,7	9,2	± 0,3	28,3	-	-	146
МРВ ARM ПГ2 И	0,25х6¹	6,5	6,7	11,7	± 0,3	28,3	-	-	171
МРВ ARM ПГ2	0,25х6¹	7	7,3	9,8	± 0,3	30,5	-	-	157
МРВ ARM ПГ2 И	0,25х6¹	7	7,3	12,3	± 0,3	30,5	-	-	183
МРВ ARM ПГ2	0,25х6¹	8	8,3	10,8	± 0,3	34	-	-	175
МРВ ARM ПГ2 И	0,25х6¹	8	8,3	13,3	± 0,3	34	-	-	201
МРВ ARM ПГ2	0,3х9¹	10	10,3	13,3	± 0,3	36	148	165	256
МРВ ARM ПГ2	0,3х9²			13,3	± 0,3	35	115	125	250
МРВ ARM ПГ2 И	0,3х9¹			15,8	+0,5	36	148	165	262
МРВ ARM ПГ2 И	0,3х9²			15,8	+0,5	35	115	125	257
МРВ ARM ПГ2	0,3х9¹	11	11,3	14,3	± 0,3	39	129	152	277
МРВ ARM ПГ2	0,3х9²			14,3	± 0,3	38	104	116	271
МРВ ARM ПГ2 И	0,3х9¹			16,8	+0,5	39	129	152	282
МРВ ARM ПГ2 И	0,3х9²			16,8	+0,5	38	104	116	278
МРВ ARM ПГ2	0,3х9¹	12	12,4	15,4	± 0,3	41	121	128	298
МРВ ARM ПГ2	0,3х9²			15,4	± 0,3	40	98	105	292
МРВ ARM ПГ2 И	0,3х9¹			17,9	+0,5	41	121	128	304
МРВ ARM ПГ2 И	0,3х9²			17,9	+0,5	40	98	105	298
МРВ ARM ПГ2	0,3х9¹	13	13,4	16,4	± 0,3	43	115	122	319
МРВ ARM ПГ2	0,3х9²			16,4	± 0,3	42	85	94	312
МРВ ARM ПГ2 И	0,3х9¹			18,9	+0,5	43	115	122	323
МРВ ARM ПГ2 И	0,3х9²			18,9	+0,5	42	85	94	319
МРВ ARM ПГ2	0,3х9¹	14	14,4	17,4	± 0,3	46	110	118	340
МРВ ARM ПГ2	0,3х9²			17,4	± 0,3	45	82	86	334
МРВ ARM ПГ2 И	0,3х9¹			19,9	+0,5	46	110	118	344
МРВ ARM ПГ2 И	0,3х9²			19,9	+0,5	45	82	86	339
МРВ ARM ПГ2	0,3х9¹	15	15,4	18,4	± 0,3	48	95	104	361
МРВ ARM ПГ2	0,3х9²			18,4	± 0,3	47	71	74	355
МРВ ARM ПГ2 И	0,3х9¹			20,9	+0,5	48	95	104	365
МРВ ARM ПГ2 И	0,3х9²			20,9	+0,5	47	71	74	359
МРВ ARM ПГ2	0,3х9¹	16	16,4	19,4	± 0,3	51	93	100	382
МРВ ARM ПГ2	0,3х9²			19,4	± 0,3	50	68	72	378
МРВ ARM ПГ2 И	0,3х9¹			21,9	+0,5	51	93	100	384
МРВ ARM ПГ2 И	0,3х9²			21,9	+0,5	50	68	72	380
МРВ ARM ПГ2	0,3х9¹	17	17,4	20,4	± 0,3	53	88	96	403
МРВ ARM ПГ2	0,3х9²			20,4	± 0,3	52	66	69	397
МРВ ARM ПГ2 И	0,3х9¹			22,9	+0,5	53	88	96	405
МРВ ARM ПГ2 И	0,3х9²			22,9	+0,5	52	66	69	400
МРВ ARM ПГ2	0,3х9¹	18	18,4	21,4	± 0,3	56	87	91	424
МРВ ARM ПГ2	0,3х9²			21,4	± 0,3	55	60	65	418
МРВ ARM ПГ2 И	0,3х9¹			23,9	+0,5	56	87	91	425
МРВ ARM ПГ2 И	0,3х9²			23,9	+0,5	55	60	65	420
МРВ ARM ПГ2	0,3х9¹	19	19,4	22,4	± 0,3	59	83	88	445
МРВ ARM ПГ2	0,3х9²			22,4	± 0,3	58	57	60	439
МРВ ARM ПГ2 И	0,3х9¹			24,9	+0,5	59	83	88	446
МРВ ARM ПГ2 И	0,3х9²			24,9	+0,5	58	57	60	441
МРВ ARM ПГ2	0,3х9¹	20	20,4	23,4	± 0,3	63	82	87	466
МРВ ARM ПГ2	0,3х9²			23,4	± 0,3	62	56	59	460
МРВ ARM ПГ2 И	0,3х9¹			25,9	+0,5	63	82	87	466
МРВ ARM ПГ2 И	0,3х9²			25,9	+0,5	62	56	59	462
МРВ ARM ПГ2	0,3х9¹	21	21,4	24,4	± 0,3	65	82	86	487
МРВ ARM ПГ2	0,3х9²			24,4	± 0,3	64	55	58	481
МРВ ARM ПГ2 И	0,3х9¹			26,9	+0,5	65	82	86	486
МРВ ARM ПГ2 И	0,3х9²			26,9	+0,5	64	55	58	482
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. Производитель оставляет за собой право на внесение изменений в конструкцию изделий.
1 ― нержавеющая сталь 2 ― углеродистая сталь с цинковым антикоррозийным покрытием

ОБЛАСТЬ ПРИМЕНЕНИЯ ВАЛЬЦОВАННЫХ МЕТАЛЛОРУКАВОВ МРВ ARM ПГ ДЛЯ ЗАЩИТЫ ЭЛЕКТРОПРОВОДКИ

Вальцованный рукав повышенной гибкости МРВ ARM ПГ, Армфлекс

Вальцованные металлорукава МРВ ARM ПГ представляют собой гибкие гофрированные трубы из стали, предназначенные для защиты ответственной электрической проводки от механических и химических повреждений. Благодаря своим конструктивным особенностям и высоким эксплуатационным характеристикам, они находят широкое применение в различных отраслях промышленности и строительства.

В промышленности металлорукава МРВ ARM ПГ используются для защиты кабелей и проводов, прокладываемых в цехах, на производственных линиях, в машиностроительном оборудовании и других промышленных установках. Они обеспечивают надежную защиту от искр, брызг расплавленного металла и других механических и термических повреждений.
В строительстве металлорукава применяются для прокладки электропроводки в стенах, перекрытиях и полах зданий, а также для защиты кабелей, используемых в системах освещения, отопления и вентиляции. Они обеспечивают дополнительную защиту от грызунов, влаги и других неблагоприятных факторов, способствующих увеличению срока службы электропроводки.
В транспортной отрасли металлорукава вальцованные используются для защиты электропроводки в автомобилях, поездах, самолетах и других транспортных средствах. Они выдерживают вибрации, перепады температур и другие экстремальные условия эксплуатации, обеспечивая надежную работу электрических систем.

Помимо перечисленных областей, металлорукава МРВ ARM ПГ находят применение в электрощитовом оборудовании, системах автоматизации, телекоммуникациях, а также в сложных проектах защиты электропроводки с повышенными требованиями к характеристикам металлорукавов.

Интеллектуальная собственность, копирование запрещено

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕТАЛЛОРУКАВОВ ВАЛЬЦОВАННЫХ ЗАЩИТНЫХ ПОВЫШЕННОЙ ГИБКОСТИ МРВ ARM ПГ

КОНСТРУКЦИОННОЕ ИСПОЛНЕНИЕ ВАЛЬЦОВАННЫХ МЕТАЛЛОРУКАВОВ ПОВЫШЕННОЙ ГИБКОСТИ МРВ ARM ПГ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ВАЛЬЦОВАННОГО ПОВЫШЕННОЙ ГИБКОСТИ МРВ ARM ПГ1

Технические характеристики

Материалы

ОСНОВНЫЕ РАЗМЕРЫ МРВ ARM ПГ1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ВАЛЬЦОВАННОГО ПОВЫШЕННОЙ ГИБКОСТИ МРВ ARM ПГ2

Технические характеристики

Материалы

ОСНОВНЫЕ РАЗМЕРЫ МРВ ARM ПГ2

ОБЛАСТЬ ПРИМЕНЕНИЯ ВАЛЬЦОВАННЫХ МЕТАЛЛОРУКАВОВ МРВ ARM ПГ ДЛЯ ЗАЩИТЫ ЭЛЕКТРОПРОВОДКИ

В вашей корзине пока нет товаров. Выберите что-нибудь в нашем каталоге или отправьте запрос с помощью формы.

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕТАЛЛОРУКАВОВ
ВАЛЬЦОВАННЫХ ЗАЩИТНЫХ ПОВЫШЕННОЙ ГИБКОСТИ МРВ ARM ПГ

В вашей корзине пока нет товаров.
Выберите что-нибудь в нашем каталоге
или отправьте запрос с помощью формы.
