Металлорукава вальцованные для транспортировки сыпучих сред

Вальцованные граненые негерметичные металлорукава повышенной прочности предназначены для транспортировки сыпучих сред (порошкообразных, гранулированных, зернистых и других). Конструкция вальцованного металлорукава состоит из спирально навитой стальной ленты, которая соединяется путем вальцевания кромок. Для дополнительной защиты от повреждений изделие может быть покрыто стальной оплеткой. Присоединительная арматура изготавливается в заказах специального исполнения по чертежам и запросу заказчика, предварительно согласованным с производителем.

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕТАЛЛОРУКАВОВ
ВАЛЬЦОВАННЫХ ГРАНЁНЫХ ПОВЫШЕННОЙ ПРОЧНОСТИ МРВ ARM ПП2

Фиксирующая точечная сварка окончаний
по запросу клиента

Граненое сечение конструкции сохраняет
форму рукава при эксплуатации, придает
изделию дополнительную гибкость

Горизонтальный одинарный s-образный
замок обеспечивает высокую прочность
на разрыв

DN от 20
до 350 мм

низкая газопроницаемость
(соответствует стандарту EURO 2)

Т, от -260
до +650°С

строительная длина
по запросу клиента

наличие
на складе

возможно специальное
изготовление по чертежам и
запросу заказчика металлорукавов
с присоединительной арматурой
предварительно согласованной
с производителем

Продукция компании ООО «Армфлекс» сертифицирована и соответствует
действующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов

область применения

для вытяжных систем отвода
загрязненного воздуха;
для транспортировки
сыпучих сред;
в системах выхлопных газов,
предпусковых обогревателей,
в качестве запасных частей
грузовых автомобилей
и спецтехники;
для механической защиты
кабелей, шлангов и другой
проводки

Вальцованные металлорукава изготавливаются путём
вальцевания стальной ленты по спирали
в гибкий трубопровод

Исполнения рукавов в зависимости от толщины
и ширины металлической ленты

Большой выбор материалов ленты: углеродистая
сталь с цинковым антикоррозийным покрытием,
нержавеющая сталь 12Х18Н9, 12Х18Н10Т, 12Х15Г9НД

Высокая износостойкость материалов обеспечивает долговечность при работе с абразивными
материалами

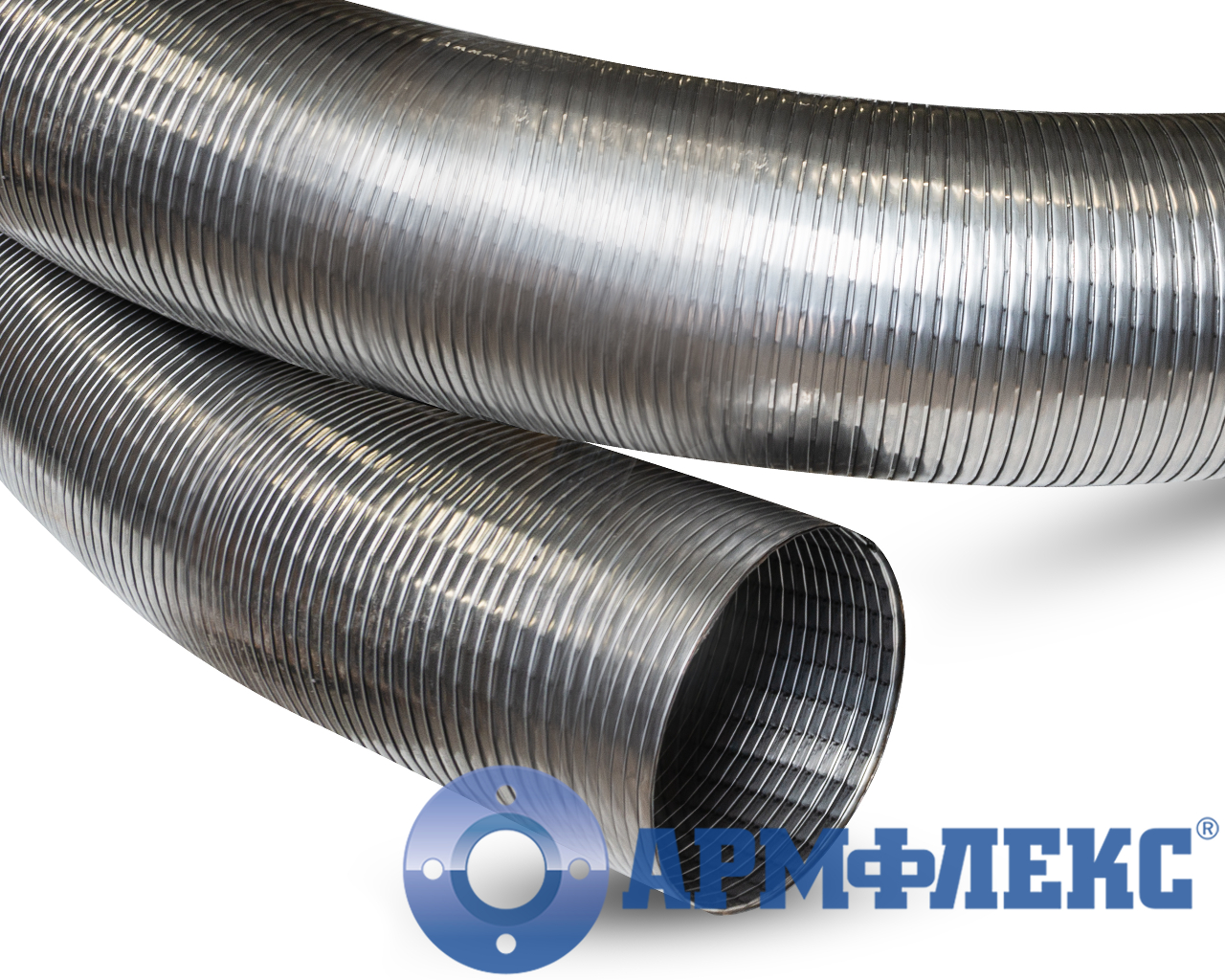

Вальцованный рукав МРВ ARM ПП2, Армфлекс

Возможность изготовления металлорукава
в металлической однослойной оплетке, выполненной
из нержавеющей стали, методом переплетения
проволок

Нержавеющая оплётка усиливает рукав,
защищает его от механических и химических
воздействий

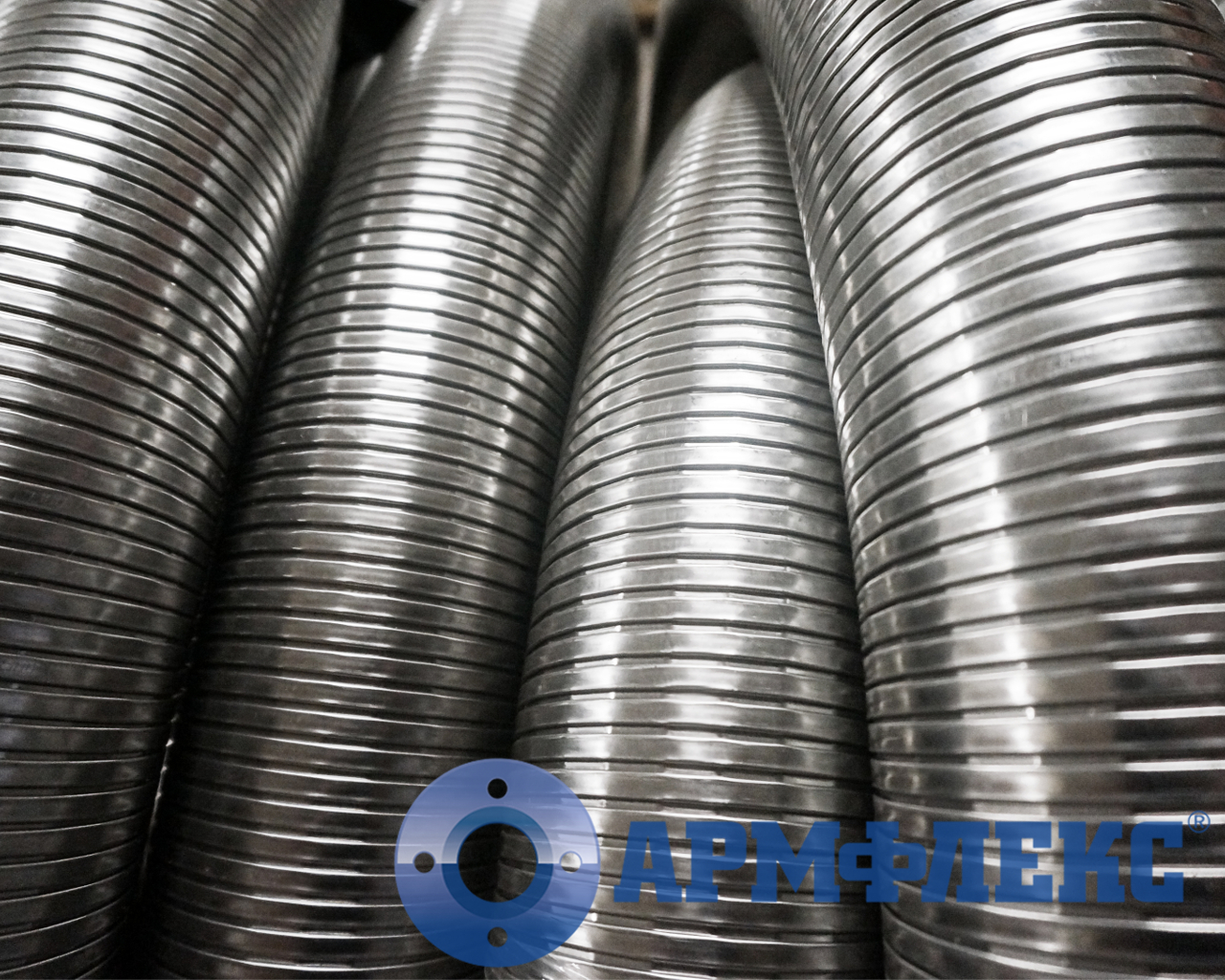

Вальцованные металлорукава для транспортировки сыпучих сред, Армфлекс

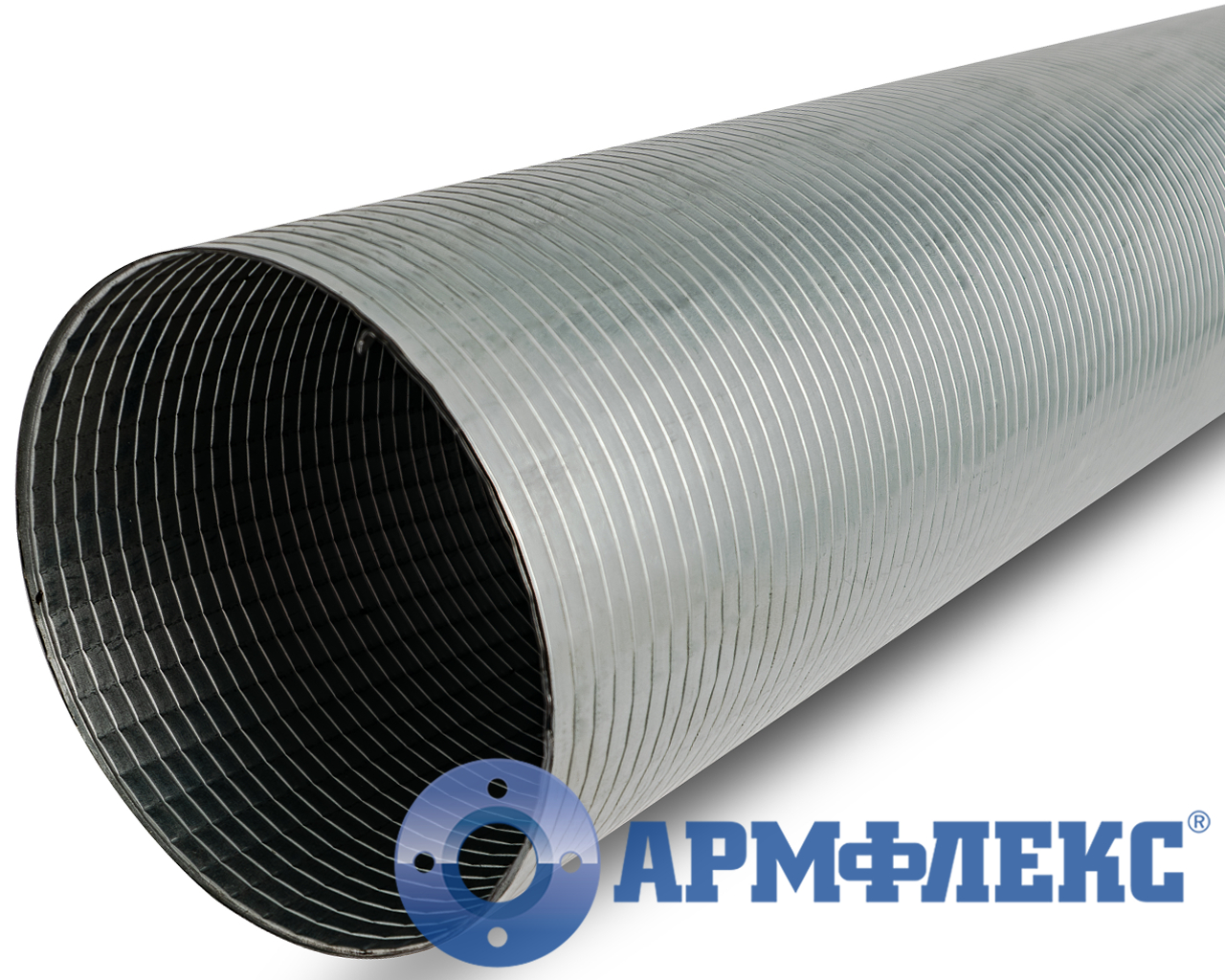

Металлорукав вальцованный граненый негерметичный, Армфлекс

Предлагаем изготовление продукции любой сложности на заказ, по чертежам и необходимым Вам техническим параметрам. Заявку на изготовление вальцованных металлорукавов Вы можете создать с помощью нашего конструктора, сделать заказ или заполнить опросный лист и отправить на почту: pro@armfleks.ru
Наличие продукции на складе, сроки изготовления и цену оборудования просим уточнять в отделе продаж нашей компании по телефону:
8 (800) 775-77-08 Звонок по России бесплатный
+74957237331 Звонки из России и заграницы
+79167220271 Мобильная связь
Наша компания осуществляет отгрузку и доставку продукции по всей территории России и ЕАС. Получить дополнительную информацию о сроках и стоимости поставки продукции, согласовать доставку груза до Вашего адреса Вы сможете, обратившись в отдел логистики нашей компании.

Конструкционное исполнение вальцованных металлорукавов для транспортировки сыпучих сред Технические характеристики металлорукава МРВ ARM повышенной прочности Тип 2 Область применения

КОНСТРУКЦИОННОЕ ИСПОЛНЕНИЕ ВАЛЬЦОВАННЫХ МЕТАЛЛОРУКАВОВ ДЛЯ ТРАНСПОРТИРОВКИ СЫПУЧИХ СРЕД МРВ ARM ПП2

Маркировка

Конструкционное исполнение

МЕТАЛЛОРУКАВ ВАЛЬЦОВАННЫЙ ПОВЫШЕННОЙ ПРОЧНОСТИ тип 2 МРВ ARM ПП2

Варианты исполнения: граненный металлорукав из нержавеющей стали или углеродистой стали с цинковым антикоррозийным покрытием изготавливается длинной кратностью в 1 метр, возможно изготовление в защитной металлической оплетке

Низкая газопроницаемость (соответствует стандарту EURO 2)

DN от 20
до 350 мм

1 - оболочка

2 - оплетка (по запросу клиента)

А (тип замка)

Замок вальцованного граненого рукава тип 2 ПП2, Армфлекс

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И МАТЕРИАЛЫ МЕТАЛЛОРУКАВА ВАЛЬЦОВАННОГО ГРАНЕНОГО ПОВЫШЕННОЙ ПРОЧНОСТИ МРВ ARM ПП2

Технические характеристики

Номинальный диаметр DN, мм

от 20 до 350

Степень герметичности

негерметичный, низкая газопроницаемость (соответствует стандарту EURO 2)

Рабочая температура T, °С

от -260 до 650

Присоединительная арматура

без присоединителньой арматуры, точечная сварка, резьбовой, фланцевый, под приварку, соединение под хомут

Оболочка (оплетка)

без оплетки, однослойная нержавеющая оплетка

Материалы

ГИБКАЯ ГОФРА

Размер ленты, мм (толщина х ширина)

0,2х10/ 0,3х14/ 0,25х16/ 0,3х16/ 0,3х20/ 0,4х20/ 0,4х28

ГОСТ

25х16/ 0,3х16/ 0,3х20/ 0,4х20/ 0,4х28 ГОСТ углеродистая сталь с цинковым антикоррозийным покрытием по ГОСТ 3559-75, 12Х18Н9, 12Х18Н10Т, 12Х15Г9НД

ОПЛЕТКА/ОБОЛОЧКА

ГОСТ

08X18H10

DIN

X5CrNi18-10

AISI, ASTM

304

1.4301

ПРИСОЕДИНИТЕЛЬНАЯ АРМАТУРА (СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ)

ГОСТ

латунь, чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08X18H10, 08X16H11M3, 08X18H10T, 12X18H10T

DIN

GG35, St35, St37-2, 13Mn6, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiTi18-10

AISI, ASTM

CLASS50B, A 105 (1020), A 570 (1017M), A 516, A 561, 304, 316, 321

EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4401, 1.4541

Уплотнение (Специальное исполнение)

NBR, FPM (viton), MVQ (силикон), PTFE (ПТФЭ)

ОСНОВНЫЕ РАЗМЕРЫ МРВ ARM ПП2

1 - оболочка

2 - оплетка (по запросу клиента)

А (тип замка)

Тип рукава	Толщина и ширина ленты	Номинальный диаметр DN,	Размеры, мм			Минимальный радиус изгиба,	≈Вес металлорукава в сжатом состоянии
Тип рукава	мм	мм	d₁	d₂, D	отклонение	мм	г/пог.м
МРВ ARM ПП 2	0,2х10^1,2	20	20,3	22,6	± 0,3	93,8	344
МРВ ARM ПП 2	0,2х10^1,2	22	22,3	24,6	± 0,3	102,6	376
МРВ ARM ПП 2	0,2х10^1,2	24	24,3	26,6	± 0,3	111,3	408
МРВ ARM ПП 2	0,2х10^1,2	25	25,3	27,6	± 0,3	115,7	424
МРВ ARM ПП 2	0,2х10^1,2	26	26,3	28,6	± 0,3	120,1	440
МРВ ARM ПП 2	0,2х10^1,2	28	28,3	30,6	± 0,3	128,8	472
МРВ ARM ПП 2	0,2х10^1,2	30	30,3	32,3	± 0,3	137,6	504
	0,3х14¹			33,9		124,7	634
	0,3х14²			34,1		125,1	754
МРВ ARM ПП 2	0,2х10^1,2	32	32,3	34,6	± 0,3	146,3	536
	0,3х14¹			35,9		132,5	674
	0,3х14²			36,1		132,9	801
МРВ ARM ПП 2	0,2х10^1,2	35	35,3	37,6	± 0,3	159,5	584
	0,3х14¹			38,9		144.1	733
	0,3х14²			39,1		144,5	871
МРВ ARM ПП 2	0,2х10^1,2	36	36,3	38,6	± 0,3	163,8	600
	0,3х14¹			39,9		148	753
	0,3х14²			40,1		148,4	894
МРВ ARM ПП 2	0,3х14¹	38	38,3	41,9	± 0,3	155,8	792
МРВ ARM ПП 2	0,3х14²	38	38,3	42,1	± 0,3	156,2	941
МРВ ARM ПП 2	0,3х14¹	40	41	44,6	± 0,3	166,3	845
	0,3х14²			44,8		166,7	1004
	0,25/0,3х16¹			44,6		153,9	886
	0,25/0,3х16²			44,6		153,9	1049
МРВ ARM ПП 2	0,3х14¹	42	42	45,6	± 0,3	170,1	865
	0,3х14²			45,8		170,5	1027
	0,25/0,3х16¹			45,6		157,5	906
	0,25/0,3х16²			45,6		157,5	1088
МРВ ARM ПП 2	0,3х14¹	45	45,3	48,9	± 0,3	183	930
	0,3х14²			49,1		183,4	1105
	0,25/0,3х16¹			48,9		169,4	975
	0,25/0,3х16²			48,9		169,4	1170
МРВ ARM ПП 2	0,3х14¹	48	48,3	51,9	± 0,3	194,6	989
	0,3х14²			52,1		195	1175
	0,25/0,3х16¹			51,9		180,2	1037
	0,25/0,3х16²			51,9		180,2	1244
МРВ ARM ПП 2	0,3х14¹	50	50,3	53,9	± 0,3	202,4	1029
	0,3х14²			54,1		202,8	1221
	0,25/0,3х16¹			53,9		187,4	1078
	0,25/0,3х16²			53,9		187,4	1294
МРВ ARM ПП 2	0,3х14¹	55	55,3	58,9	± 0,3	221,8	1128
	0,3х14²			59,1		222,2	1338
	0,25/0,3х16¹			58,9		205,4	1181
	0,25/0,3х16²			58,9		205,4	1418
МРВ ARM ПП 2	0,3х14¹	60	60,3	63,9	± 0,3	241,2	1226
	0,3х14²			64,1		241,6	1455
	0,25/0,3х16¹			63,9		223,4	1285
	0,25/0,3х16²			63,9		223,4	1542
МРВ ARM ПП 2	0,25/0,3х16¹	65	65,3	68,9	± 0,3	241,3	1388
МРВ ARM ПП 2	0,25/0,3х16²	65	65,3	68,9	± 0,3	241,3	1666
МРВ ARM ПП 2	0,25/0,3х16¹	70	70,3	73,9	± 0,3	259,3	1492
МРВ ARM ПП 2	0,25/0,3х16²	70	70,3	73,9	± 0,3	259,3	1790
МРВ ARM ПП 2	0,25/0,3х16¹	76	76,5	80,1	± 0,3	281,6	1620
	0,25/0,3х16²			80,1		281,6	1944
	0,3х20¹			81,3		337,2	2009
	0,4х20²			81,5		280,5	2413
МРВ ARM ПП 2	0,25/0,3х16¹	80	80,3	83,9	± 0,3	295,3	1698
	0,25/0,3х16²			83,9		295,3	2038
	0,3х20¹			85,1		353,5	2106
	0,4х20²			85,3		293,9	2529
МРВ ARM ПП 2	0,25/0,3х16¹	89	89,5	93,1	± 0,3	328,4	1889
	0,25/0,3х16²			93,1		328,4	2266
	0,3х20¹			94,3		392,8	2340
	0,4х20²			94,5		326,6	2809
МРВ ARM ПП 2	0,25/0,3х16¹	95	95,5	99,1	± 0,3	350	2013
	0,25/0,3х16²			99,1	± 0,5	350	2415
	0,3х20¹			100,3		418,4	2492
	0,4х20²			100,5		347,9	2992
МРВ ARM ПП 2	0,25/0,3х16¹	100	100,5	104,1	± 0,3	368	2116
	0,25/0,3х16²			104,1	± 0,5	368	2539
	0,3х20¹			105,3		439,8	2620
	0,4х20²			105,5		365,7	3145
МРВ ARM ПП 2	0,25/0,3х16¹	102	102,1	105,7	± 0,3	373,7	2149
	0,25/0,3х16²			105,7	± 0,5	373,7	2579
	0,3х20¹			106,9		446,7	2660
	0,4х20²			107,1		371,3	3194
МРВ ARM ПП 2	0,25/0,3х16¹	110	110,5	114,1	± 0,3	403,9	2323
	0,25/0,3х16²			114,1	± 0,5	403,9	2787
	0,3х20¹			115,3		482,6	2874
	0,4х20²			115,5		401,2	3450
МРВ ARM ПП 2	0,25/0,3х16¹	114	114,8	118,4	± 0,3	419,4	2412
	0,25/0,3х16²			118,4	± 0,5	419,4	2894
	0,3х20¹			119,6		500,9	2984
	0,4х20²			119,8		416,4	3582
МРВ ARM ПП 2	0,3х20¹	120	120,5	125,3	± 0,5	525,3	3129
МРВ ARM ПП 2	0,4х20²	120	120,5	125,5	± 0,5	436,7	3756
МРВ ARM ПП 2	0,3х20¹	127	127,5	132,3	± 0,5	555,2	3307
МРВ ARM ПП 2	0,4х20²	127	127,5	132,5	± 0,5	461,5	3969
МРВ ARM ПП 2	0,3х20¹	130	130,5	135,3	± 0,5	568	3383
МРВ ARM ПП 2	0,4х20²	130	130,5	135,5	± 0,5	472,2	4061
МРВ ARM ПП 2	0,3х20¹	140	140,5	145,3	± 0,5	610,8	3638
	0,4х20²			145,5		507,7	4366
	0,4х28^1,2			145,5		637	4570
МРВ ARM ПП 2	0,3х20¹	150	150,5	155,3	± 0,5	653,5	3892
	0,4х20²			155,5		543,2	4671
	0,4х28^1,2			155,5		681,5	4889
МРВ ARM ПП 2	0,3х20¹	152	152,9	157,7	± 0,5	663,8	3953
	0,4х20²			157,9		551,7	4745
	0,4х28^1,2			157,9		4745	4966
МРВ ARM ПП 2	0,4х28^1,2	160	160,5	165,5	± 0,5	726,1	5209
МРВ ARM ПП 2	0,4х28^1,2	170	170,5	175,5	± 0,5	770,6	5528
МРВ ARM ПП 2	0,4х28^1,2	180	180,5	185,5	± 0,5	815,2	5847
МРВ ARM ПП 2	0,4х28^1,2	188	188,5	193,5	± 0,5	850,8	6103
МРВ ARM ПП 2	0,4х28^1,2	200	190,5	195,5	± 0,5	859,7	6167
МРВ ARM ПП 2	0,4х28^1,2	205	200,5	205,5	± 0,5	904,3	6486
МРВ ARM ПП 2	0,4х28^1,2	210	210,5	215,5	± 0,5	948,8	6806
МРВ ARM ПП 2	0,4х28^1,2	220	220,5	225,5	± 0,5	993,4	7125
МРВ ARM ПП 2	0,4х28^1,2	230	230,5	235,5	± 0,5	1037,9	7445
МРВ ARM ПП 2	0,4х28^1,2	240	240,5	245,5	± 0,5	1082,5	7764
МРВ ARM ПП 2	0,4х28^1,2	250	250,5	255,5	± 0,5	1127	8084
МРВ ARM ПП 2	0,4х28^1,2	266	266,5	271,5	± 0,5	1198,3	8595
МРВ ARM ПП 2	0,4х28^1,2	300	300,5	305,5	± 0,5	1349,7	9681
МРВ ARM ПП 2	0,4х28^1,2	350	350,5	355,5	± 0,5	1572,5	11279
Возможно изготовление продукции по чертежам и с техническими характеристиками заказчика. Производитель оставляет за собой право на внесение изменений в конструкцию изделий.
1 ― нержавеющая сталь 2 ― углеродистая сталь с цинковым антикоррозийным покрытием

ОБЛАСТЬ ПРИМЕНЕНИЯ ВАЛЬЦОВАННЫХ МЕТАЛЛОРУКАВОВ МРВ ARM ПП2 ДЛЯ ТРАНСПОРТИРОВКИ СЫПУЧИХ СРЕД

Граненые вальцованные негерметичные рукава МРВ ARM ПП2, Армфлекс

Вальцованные рукава представляют собой гибкие трубопроводы, которые широко применяются в различных отраслях промышленности для транспортировки сыпучих сред (порошкообразных, гранулированных, зернистых и других). Высокая износостойкость материалов, из которых изготавливаются рукава и высокая прочность конструкции за счёт горизонтального s-образного замка обеспечивают их долговечность при работе с абразивными материалами.

Основные области применения вальцованных рукавов включают:

Сельское хозяйство: применяются для перемещения зерна, комбикорма, удобрений и других сыпучих материалов. Позволяют быстро организовать временные хранилища и упростить процесс загрузки и разгрузки сельскохозяйственной продукции.
Пищевая промышленность: используются для перемещения порошков, гранул, хлопьев и других компонентов для изготовления продукции. Нержавеющие вальцованные металлорукава устойчивы к коррозии и обеспечивают соответствие санитарным нормам и требованиям пищевой безопасности.
Химическая промышленность: применяются для транспортировки различных порошкообразных и гранулированных химических веществ.
Строительная отрасль: используются для транспортировки цемента, песка и других абразивных материалов.
Деревообрабатывающая промышленность: применяются для сбора древесной пыли, стружки, опилок и других материалов.
Другие области промышленности где требуется трубопроводная система для перемещения сыпучих материалов с различными физическими свойствами.

Материал вальцованного рукава повышенной прочности позволяет эксплуатировать изделие в широком диапазоне температур, граненое сечение конструкции придает дополнительную гибкость, что позволяет использовать изделие в различных сферах деятельности.
