ПРОИЗВОДСТВО И РЕАЛИЗАЦИЯ ВАЛЬЦОВАННЫХ МЕТАЛЛОРУКАВОВ
Изготовим в кратчайшие сроки, рассчитаем и подберем
вальцованные металлорукава по техническим
характеристикам заказчика. Заявку на изготовление
продукции Вы можете отправить по почте: pro@armfleks.ru, а также заполнить опросный лист на сайте.
Уточняющие вопросы Вы можете задать менеджеру по продажам нашей компании по телефону:
8 (800) 775-77-08 Звонок по России бесплатный
+7 (495) 723-73-31 Звонки из России и заграницы
+7 (916) 722-02-71 Мобильная связь
Осуществляем доставку продукции по России, г. Москва собственным автотранспортом, а так же транспортными и курьерскими компаниями.

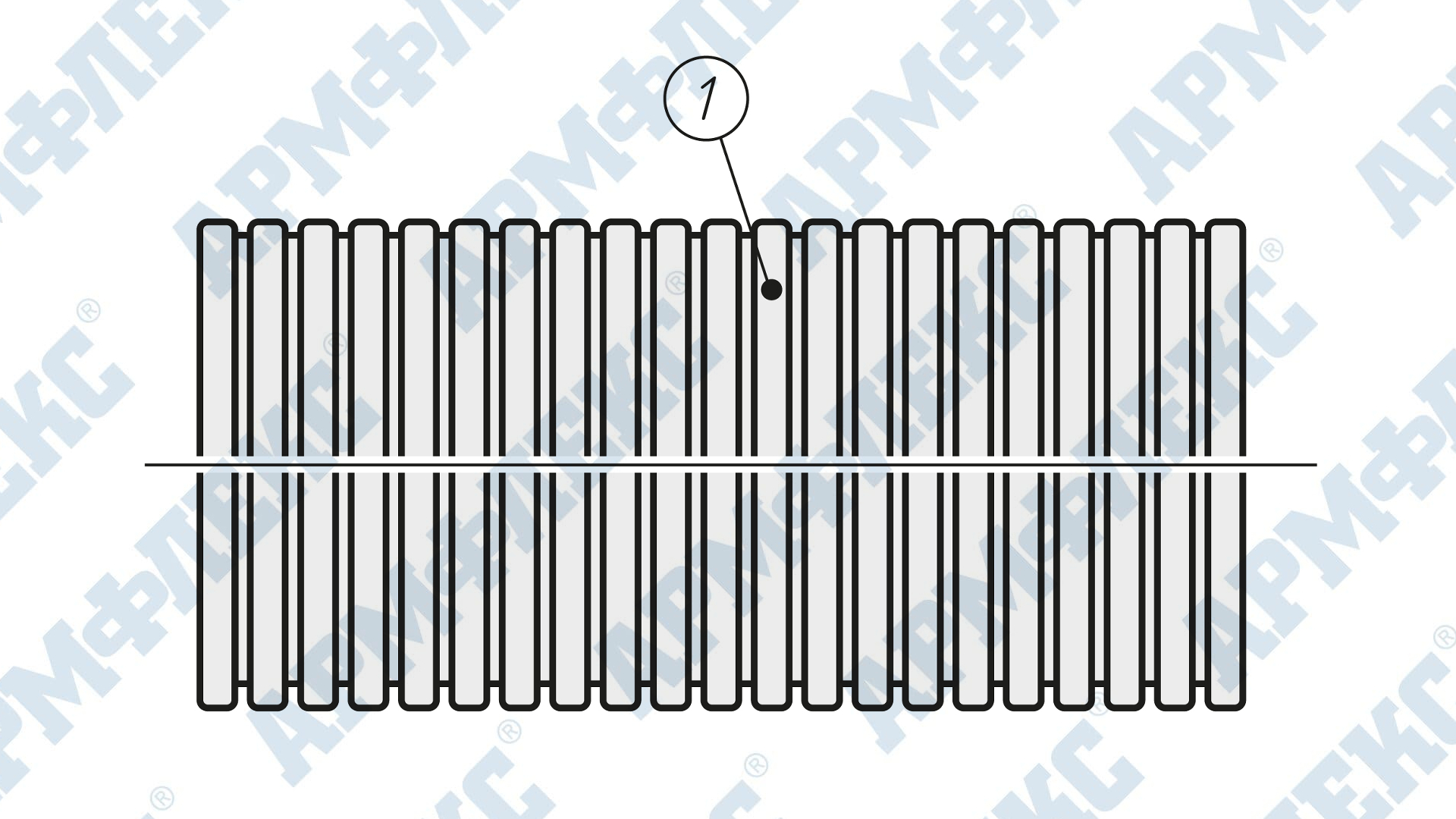

КОНСТРУКЦИЯ МЕТАЛЛОРУКАВОВ ВАЛЬЦОВАННЫХ МРВ ARM

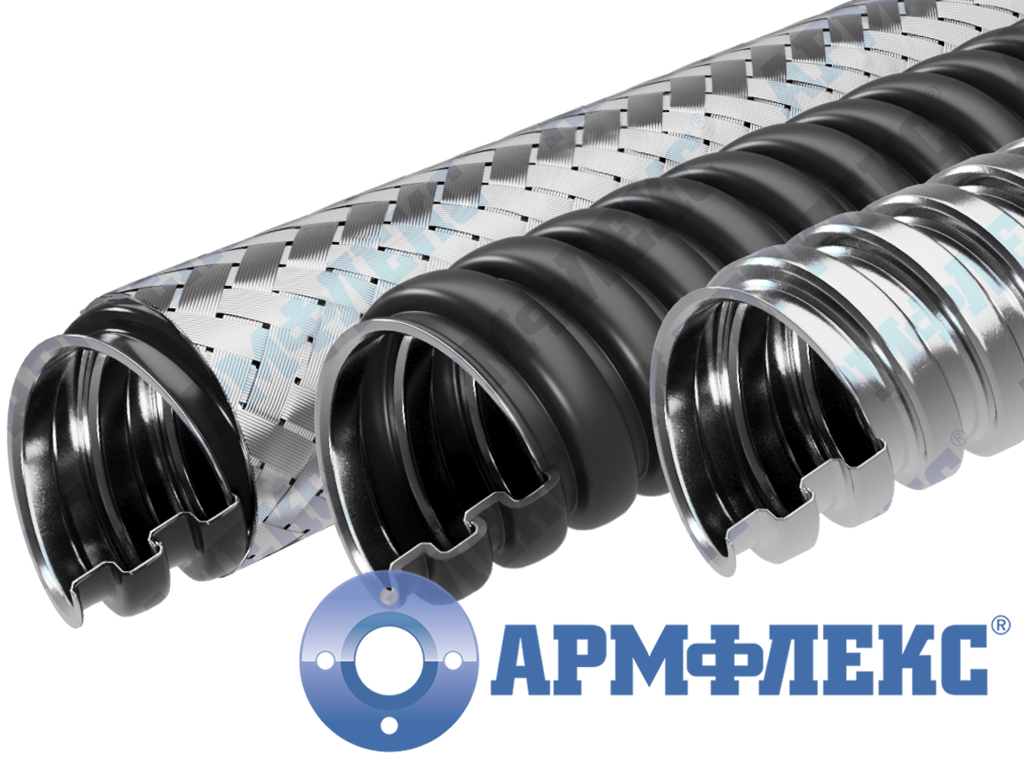

Варианты исполнения: металлорукав из оцинкованной низкоуглеродистой стали в бухте (20 м, 25 м, 30м), в металлической оплетке и/или в изоляции ПВХ, с протяжкой оцинкованным или капроновым зонтом
Негерметичный
DN от 16
до 50 мм
1 - оболочка
2 - изоляция
А (тип замка)

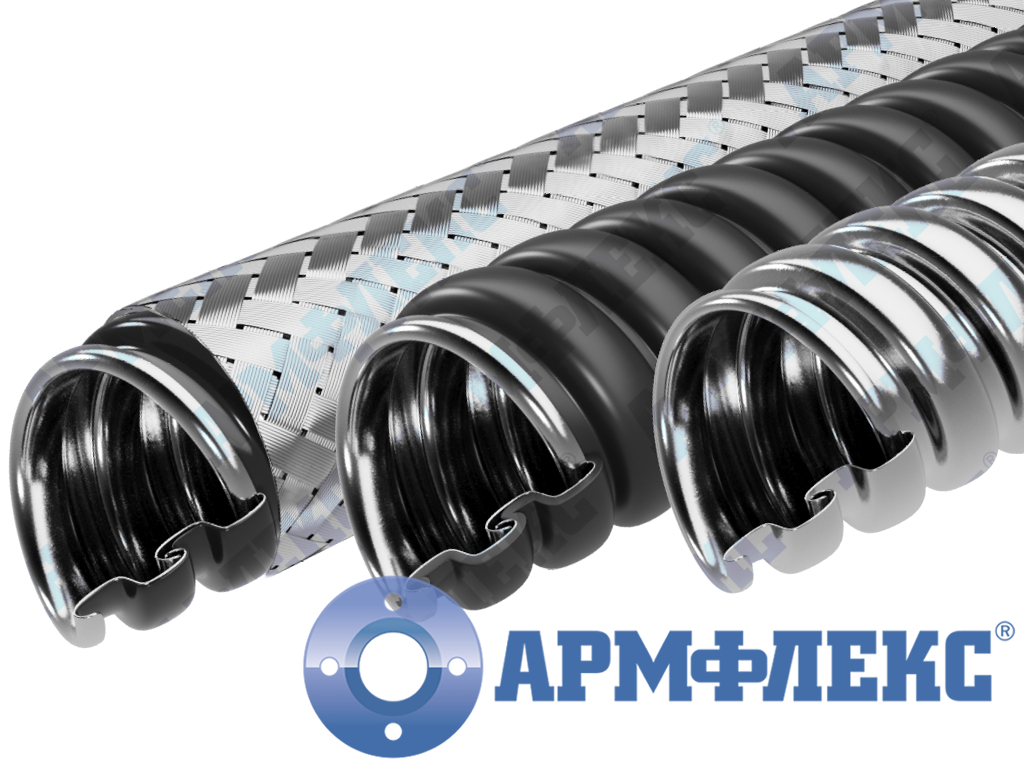

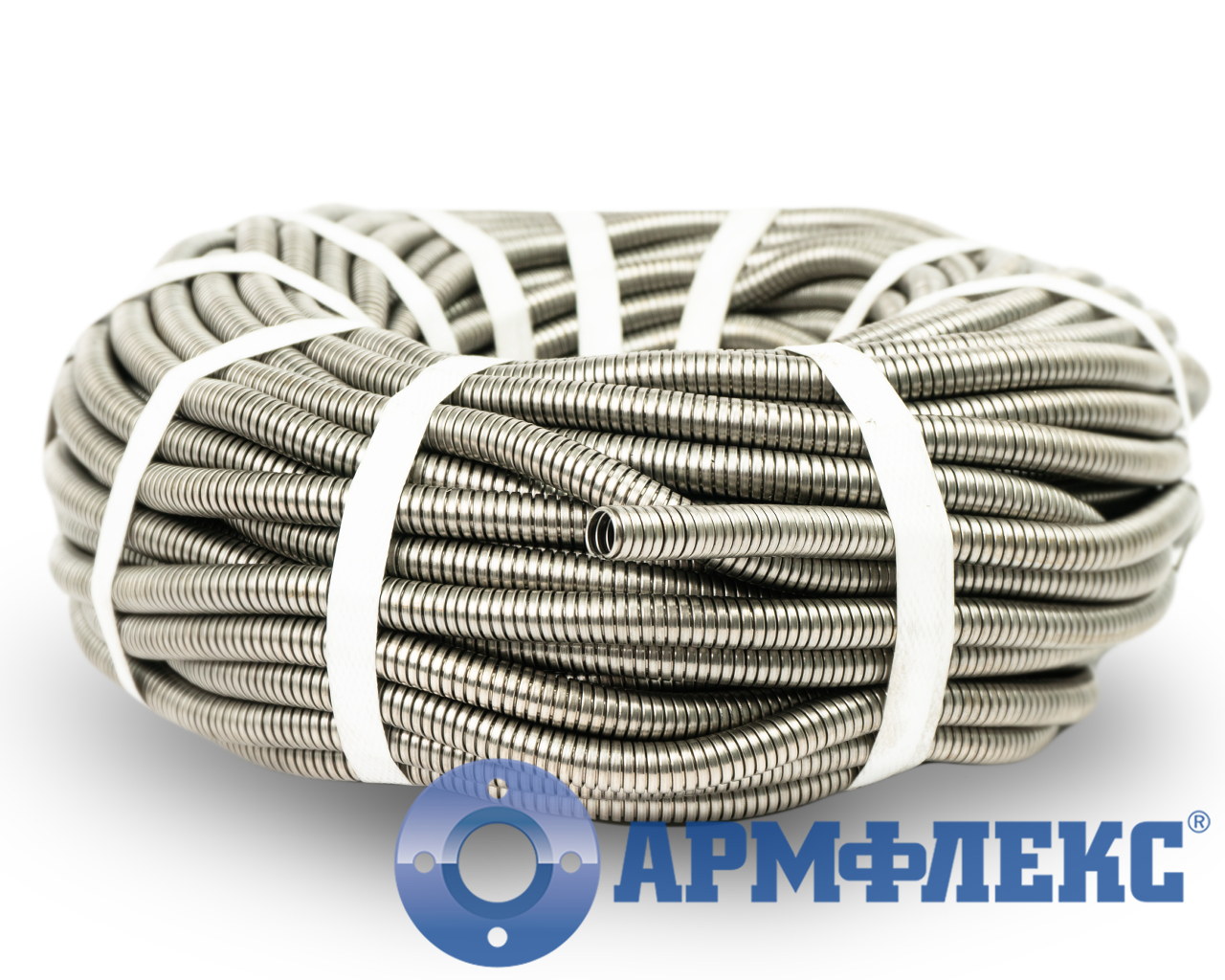

Варианты исполнения: металлорукав из нержавеющей стали в бухте (25 м, 50 м), в металлической оплетке и/или в изоляции ПВХ, с протяжкой оцинкованным или капроновым зонтом
Негерметичный
DN от 5
до 21 мм
1 - оболочка
2 - изоляция
А (тип замка)
Варианты исполнения: граненный металлорукав из нержавеющей или оцинкованной низкоуглеродистой стали изготавливается кратностью в 1 метр, возможно изготовление в защитной металлической оплетке
Низкая газопроницаемость (соответствует стандарту EURO 2)
DN от 20
до 350 мм
1 - оболочка
2 - оплетка (по запросу клиента)
А (тип замка)
Варианты исполнения: металлорукав из нержавеющей или оцинкованной низкоуглеродистой стали изготавливается кратностью в 1 метр, возможно изготовление в защитной металлической оплетке
Низкая газопроницаемость (соответствует стандарту EURO 4)
DN от 89
до 152 мм
1 - оболочка
2 - оплетка (по запросу клиента)
А (тип гофры)
Варианты исполнения: металлорукав из нержавеющей стали изготавливается кратностью в 1 метр, возможно изготовление в защитной металлической оплетке
Низкая газопроницаемость (соответствует стандарту EURO 5)
DN от 22
до 51 мм
1 - оболочка
2 - оплетка (по запросу клиента)
А (тип гофры)

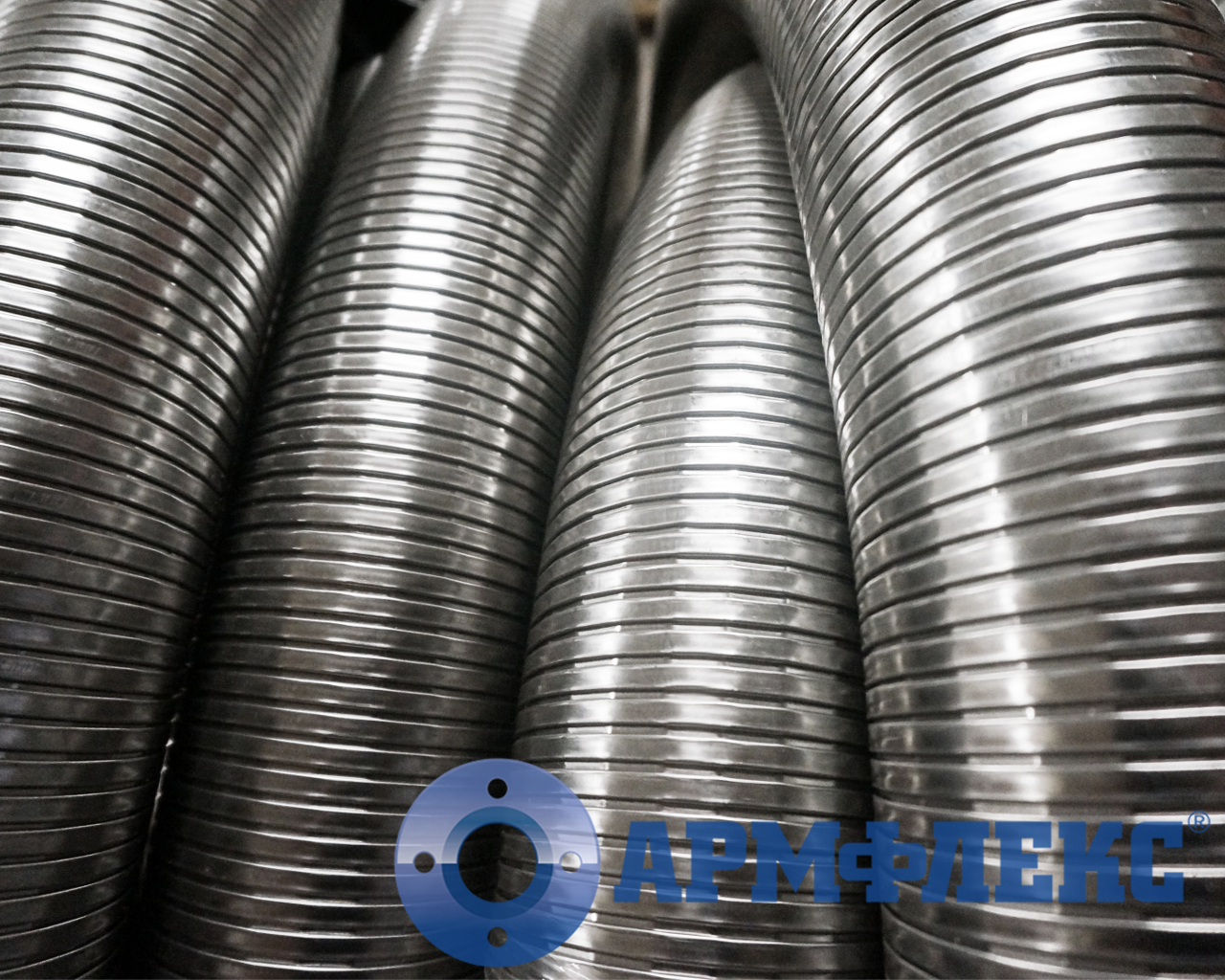

В нашей компании можно приобрести вальцованные металлорукава (гофро-рукава) со следующими характеристиками:
-
Номинальный диаметр DN: от 5 до 350 мм (цилиндрического или граненного сечения);
-
Рабочая температура T: от -260 до 650 С°;
-
Степень герметичности: негерметичный, газопроницаемость по стандарту EURO 2, 4, 5;
-
Материал гофры: низкоуглеродистая оцинкованная сталь, нержавеющая сталь 12Х18Н9, 12Х18Н10Т, 12Х15Г9НД;
-

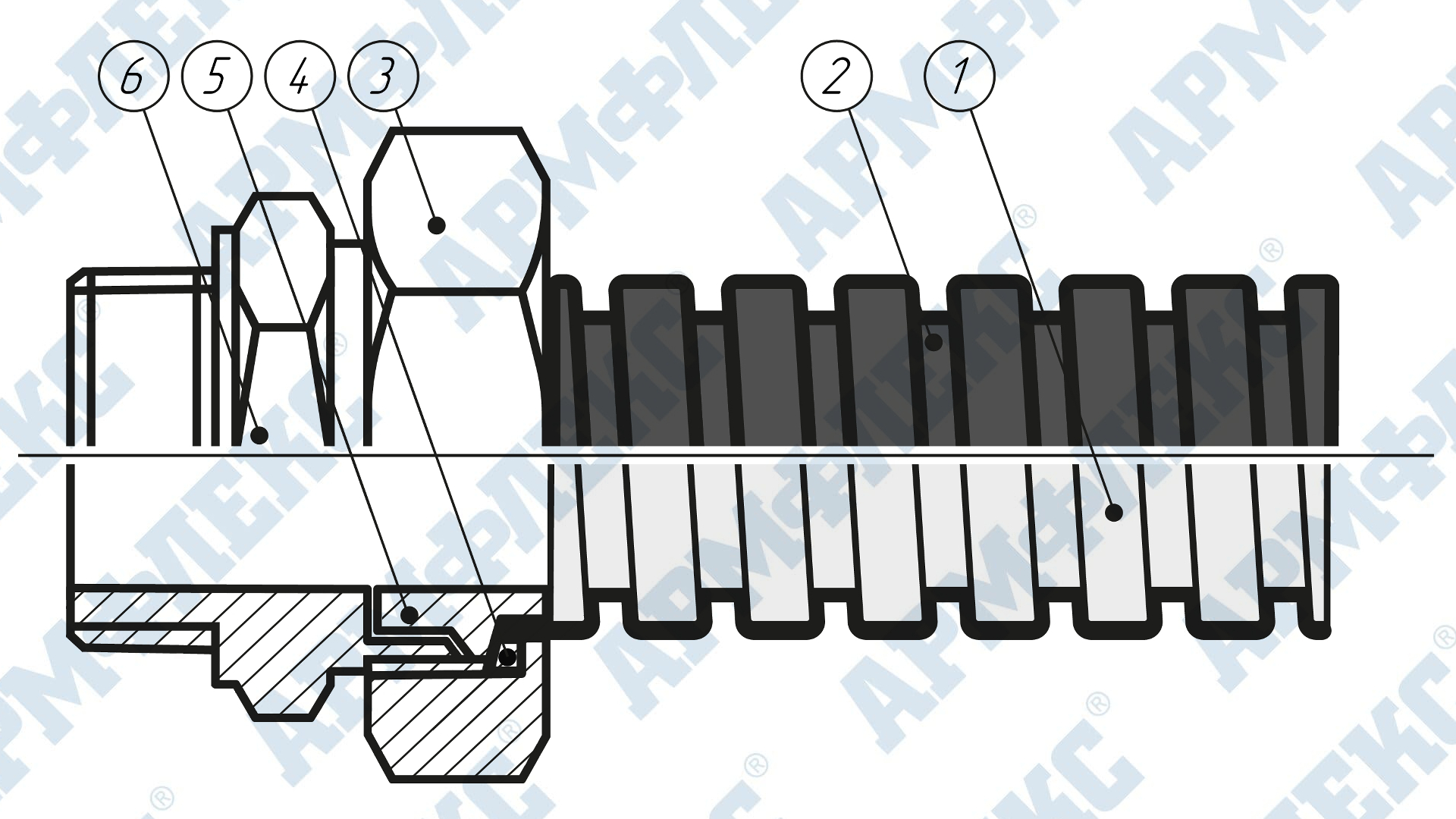

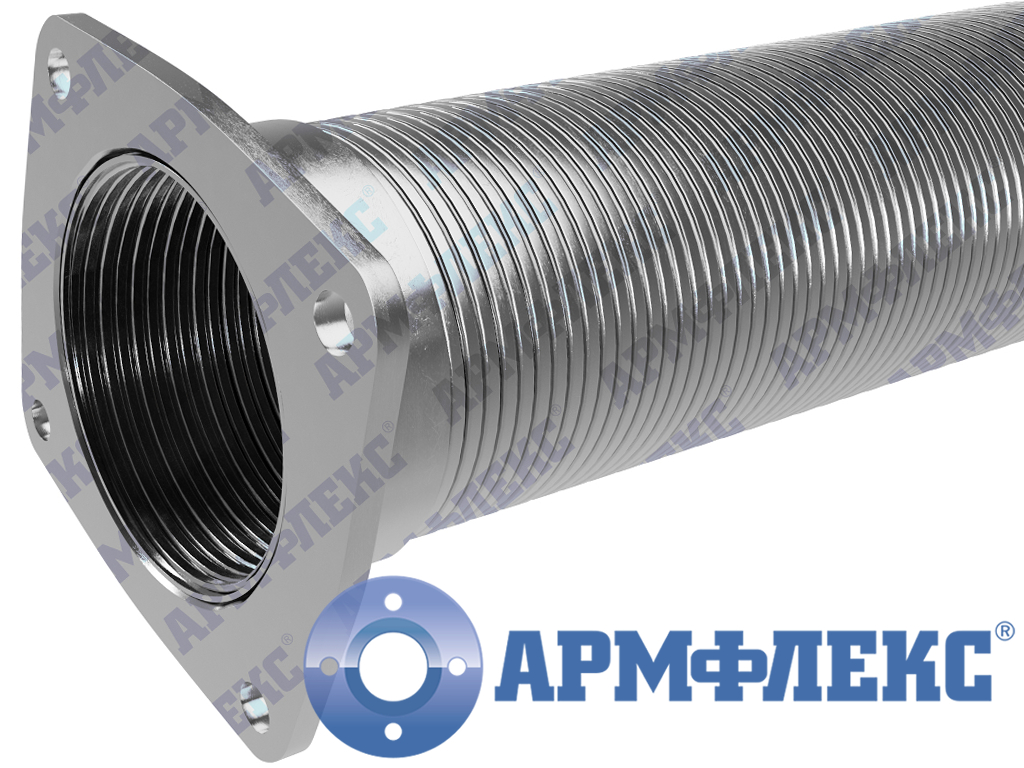

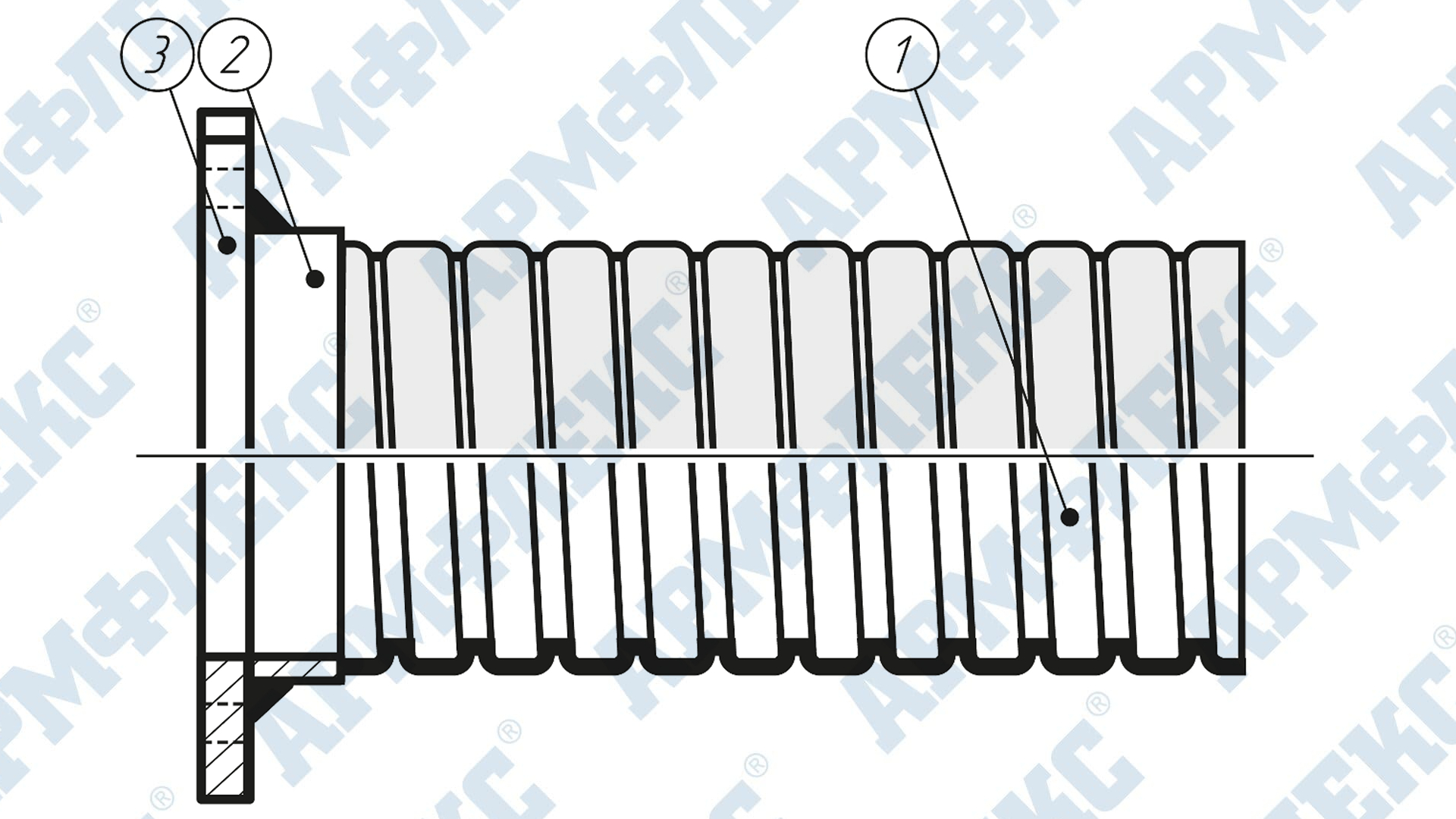

Присоединительная арматура: без присоединительной арматуры, точечная сварка, патрубки под приварку, фланцевое соединение, резьбовое соединения, соединения под хомут (прямые и угловые адаптеры),
-
Материал присоединительной арматуры: латунь, бронза, чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08Х18Н10, 08Х16H11M3, 08X18Н10Т, 12Х18Н10Т;
-

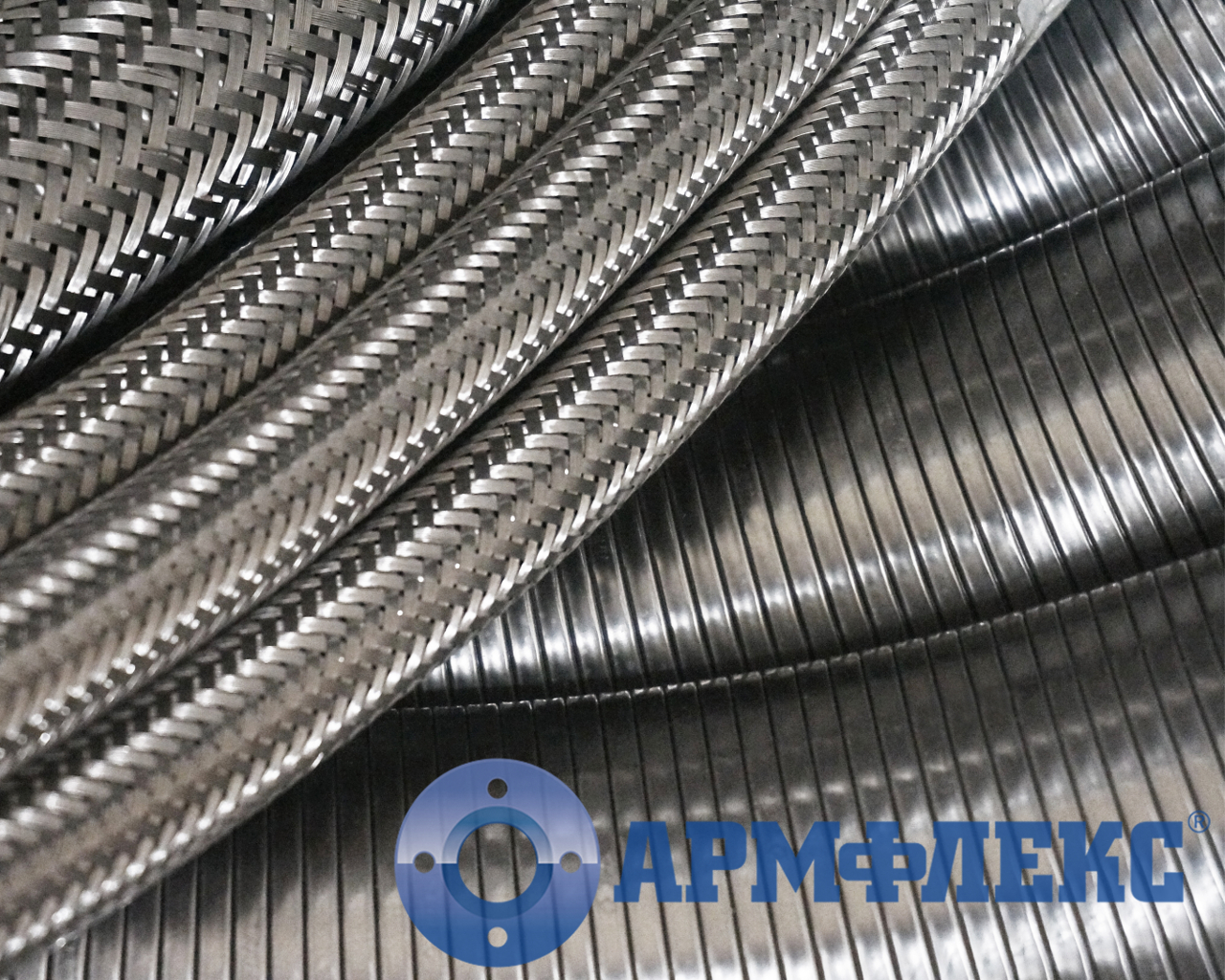

Материал защитной оболочки (оплетки): ПВХ (поливинилхлорид), пластикат пониженной горючести или нержавеющая сталь;
-
Возможностью протяжки кабеля: оцинкованный или капроновый зонд;
Применение: для транспортировки газообразных и сыпучих сред, в качестве прокладки электрических или информационных кабелей, в качестве вентиляционных систем.
Контроль качества продукции осуществляется на всех стадиях производства. Начиная с контроля качества материала, из которого изготавливаются вальцованные металлорукава до окончательного контроля уже готовой к продаже продукции. В зависимости от области применения вальцованные рукава производятся из низкоуглеродистой оцинкованной и нержавеющей ленты толщиной от 0,1 мм до 0,7 мм, шириной от 7,5 мм до 30 мм. В процессе производства лента фальцуется по спирали в гибкий рукав исходя из выбранного типа замка. Для предохранения несущей оболочки от механических и химических повреждений вальцованные рукава покрываются изоляцией пластикатом и/или защитной металлической оплеткой. В целях удобства протяжки кабеля в конструкцию изделия может входить оцинкованный или капроновый зонт. Присоединительная арматура на вальцованные металлорукава изготавливается в соответствии с определенной моделью изделия и по чертежам заказчика, предварительно согласованных с производителем.
ОСНОВНЫЕ ИСПОЛНЕНИЯ ВАЛЬЦОВАННЫХ МЕТАЛЛОРУКАВОВ
Металлорукава изготавливаются в различных исполнениях,
в зависимости от сферы применения, технических
характеристик и условий работы. Гибкость и прочность
изделия зависит от размера стальной ленты, марки стали, типа замка, наличия уплотнительных материалов,
заданных при его изготовлении.

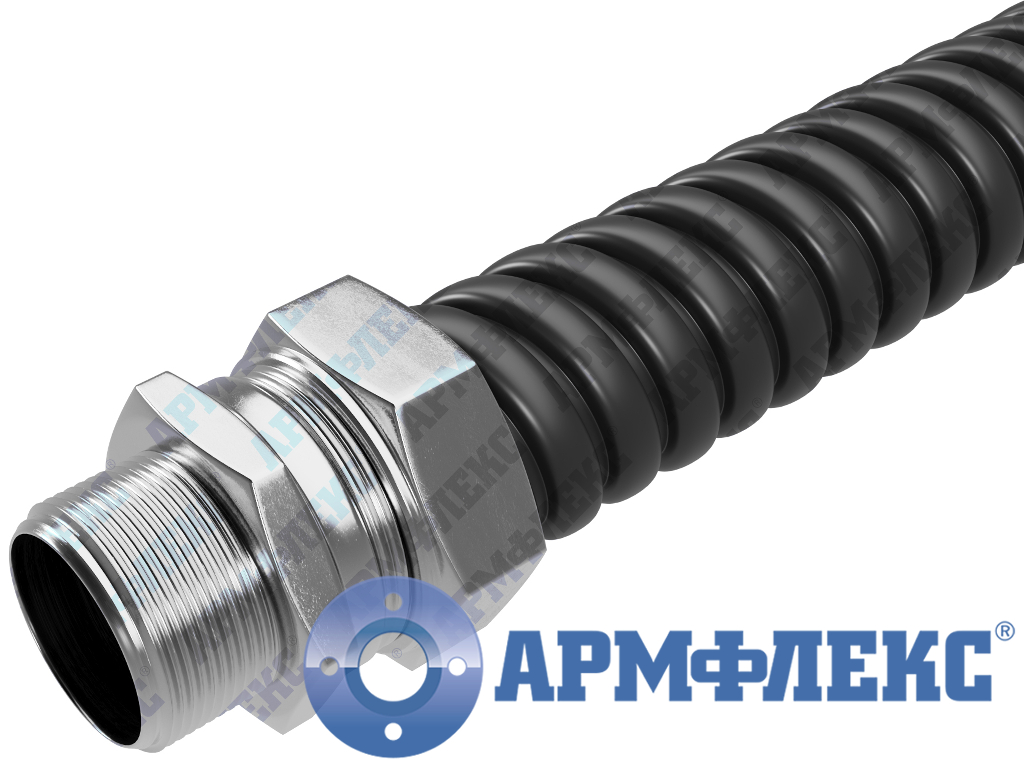

Для защиты электропроводки от внешних механических
воздействий применяют гибкие
вальцованные рукава в изоляции, с возможностью протяжки
кабеля. Металлорукава специального исполнения изготавливаются
в комбинированной оболочке, состоящей из изоляции и однослойной
металлической оплетки.

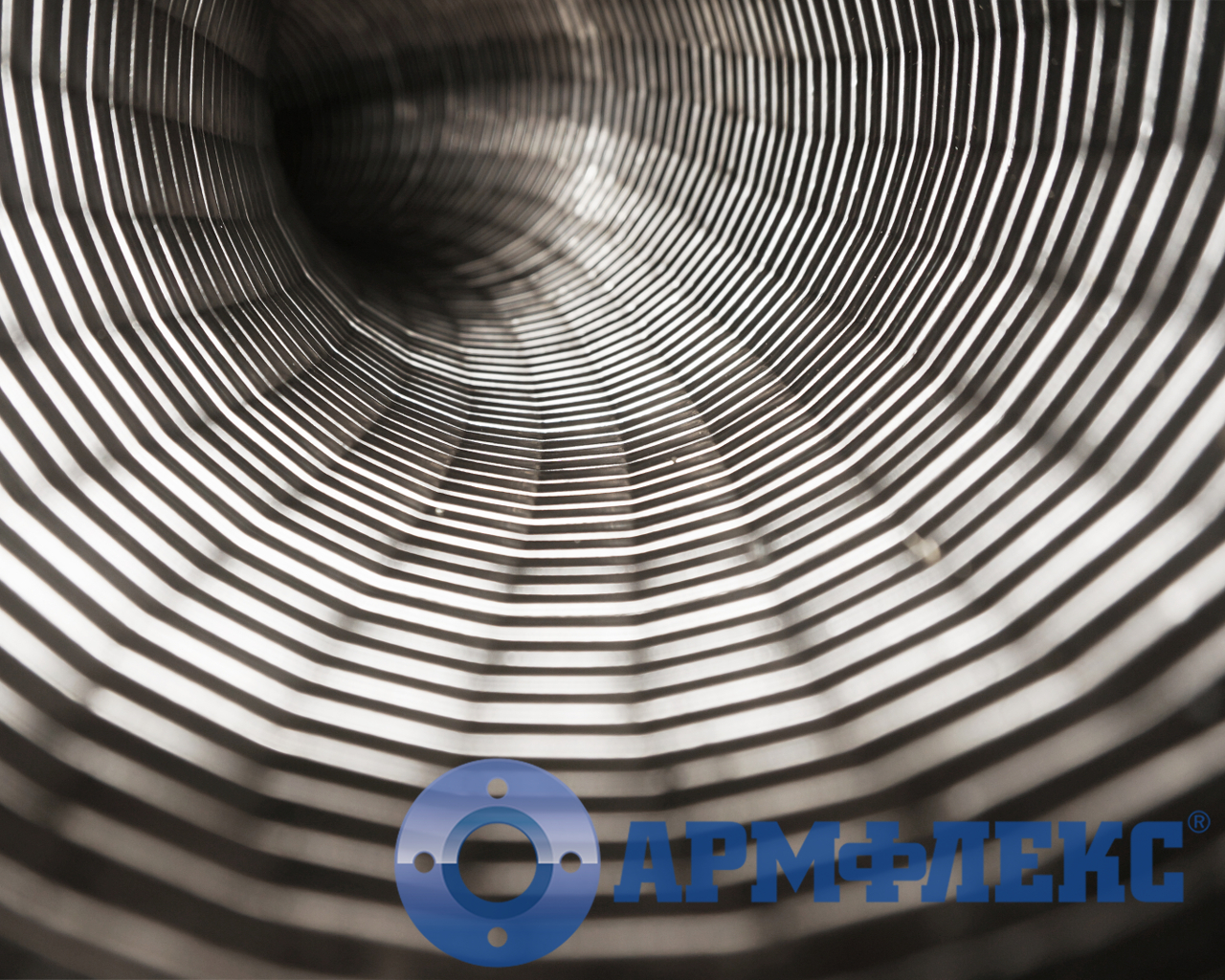

Для транспортировки сыпучих сред как правило применяют
упругий вальцованный рукав повышенной прочности.
В области автомобилестроения применяют металлорукава
повышенной прочности в металлической оплетке и без нее,
с присоединительной арматурой в соответствии с
запрашиваемой моделью.
Мы можем предложить изготовление продукции любой
сложности на заказ, по чертежам и необходимым Вам
техническим параметрам.
ОБЛАСТЬ ПРИМЕНЕНИЯ ВАЛЬЦОВАННЫХ МЕТАЛЛОРУКАВОВ
Вальцованные металлорукава нашли широкое применение в различных областях промышленности благодаря своей гибкости, прочности и устойчивости к механическим и химическим воздействиям.

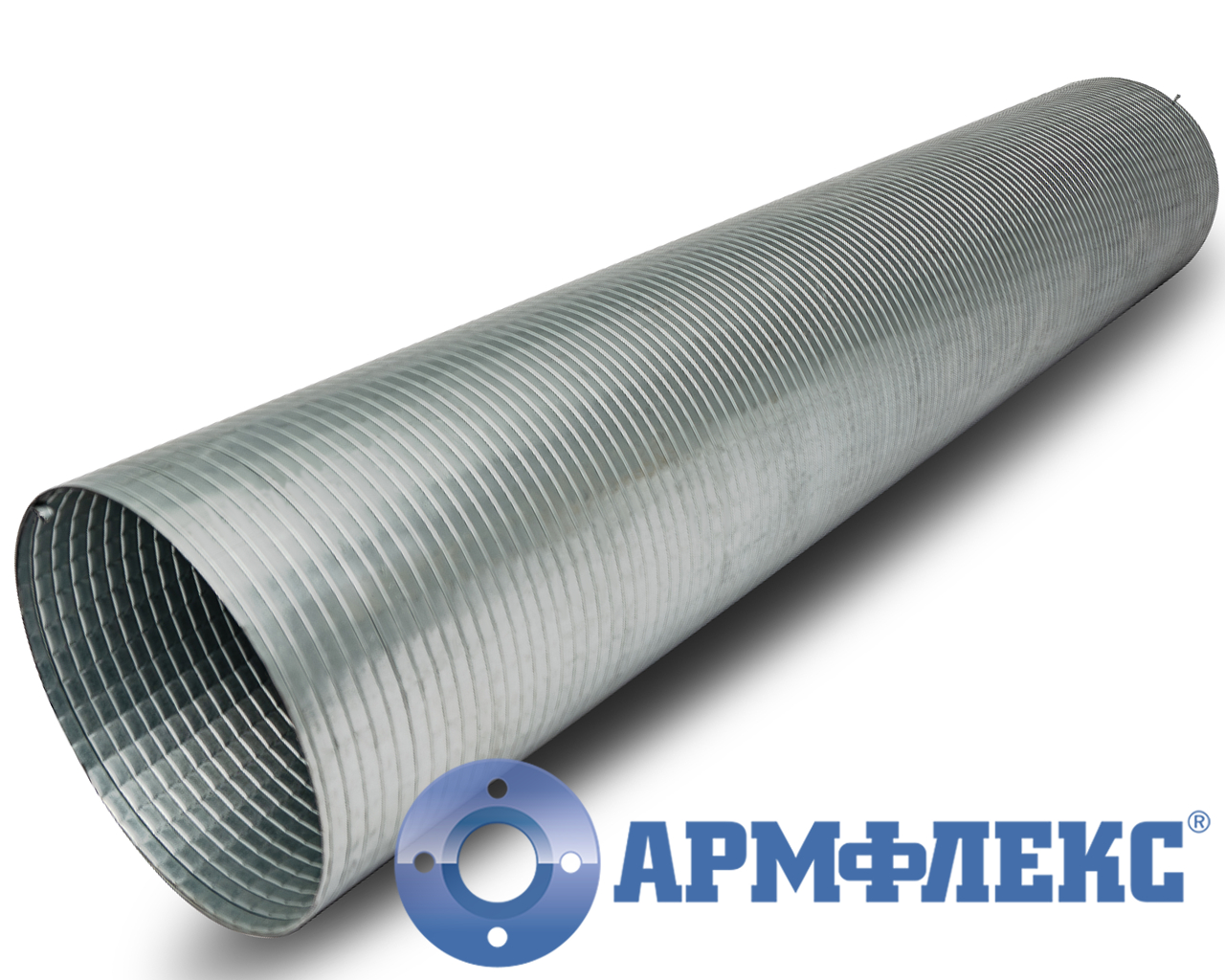

- Машиностроение. Вальцованные рукава используются для защиты электрических кабелей, гидравлических и пневматических шлангов от механических повреждений, воздействия высоких температур, вибрации и коррозии. Предназначены для системы отвода выхлопных газов электрогенераторов. Металлорукава обеспечивают бесперебойную работу оборудования, предотвращая повреждения системы в процессе эксплуатации.
- Автомобилестроение. Вальцованные рукава используются для работы гибких соединений в системах выхлопных газов, предпусковых обогревателей, в качестве запасных частей грузовых автомобилей и спецтехники. Применяются для защиты электрической проводки.
- Вентиляция. В промышленных системах вентиляции вальцованные рукава используются для отвода загрязненного воздуха, содержащего пыль (стружка, деревообрабатывающие среды), газы и другие вредные вещества.
- Пищевая промышленность. Вальцованные рукава используются для транспортировки сыпучих пищевых продуктов крупного абразива.
- Область сельского хозяйства. Используются для перекачки зерна, комбикормов, семян и других сыпучих сельскохозяйственных продуктов. Благодаря гибкости, рукава позволяют легко перемещать материалы между хранилищами, транспортными средствами и перерабатывающими установками.
- Строительство. В строительстве металлорукава применяют для прокладки наружных и внутренних инженерных коммуникаций, таких как электропроводка, вентиляция. Они защищают кабели от повреждений при проведении строительных работ и обеспечивают долговечность системы. Применяются для транспортировки сыпучих, абразивных и газообразных сред. Востребованы для транспортировки щебня и других строительных смесей. Металлорукава обеспечивают эффективную и безопасную подачу материалов на строительные площадки, особенно в труднодоступных местах.
- Электротехника. Применяются для защиты электрической проводки в закрытом помещении и на открытом воздухе при воздействии атмосферных факторов. Изоляция выступает в качестве диэлектрика, которая защищает от поражения электрическим током.
- Химическая промышленность. Применяются для перемещения гранулированных полимеров, удобрений и других сыпучих химических веществ. Важным фактором является их устойчивость к химическим воздействиям и абразивному износу.
Выбор вальцованного металлорукава зависит от конкретных условий эксплуатации и требований к системе. Необходимо учитывать такие параметры, как диаметр, степень герметичности, температурный режим, химическая стойкость и механическая прочность и гибкость изделия. Правильный выбор и монтаж металлорукава обеспечивают надежную и безопасную работу системы на протяжении всего срока службы.
СИСТЕМА МАРКИРОВКИ ВАЛЬЦОВАННЫХ МЕТАЛЛОРУКАВОВ АРМФЛЕКС®
Вальцованные металлические рукава маркируются в зависимости от: типа изделия, номинального диаметра, степени герметичности, наличия защитной оболочки, длины изделия, типа применяемой присоединительной арматуры и др.

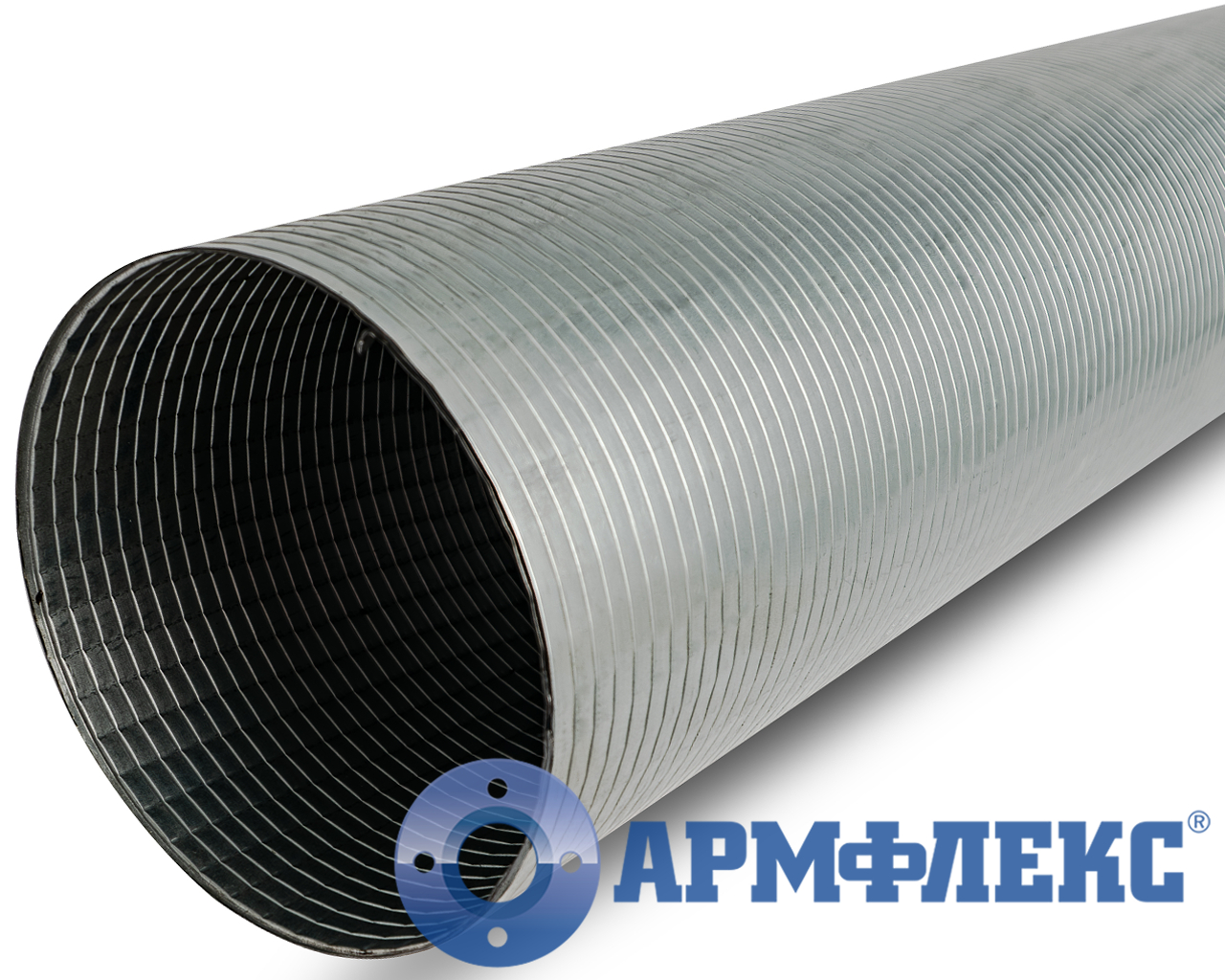

- МРВ ARM ПГ1 - металлорукав вальцованный повышенной гибкости тип 1

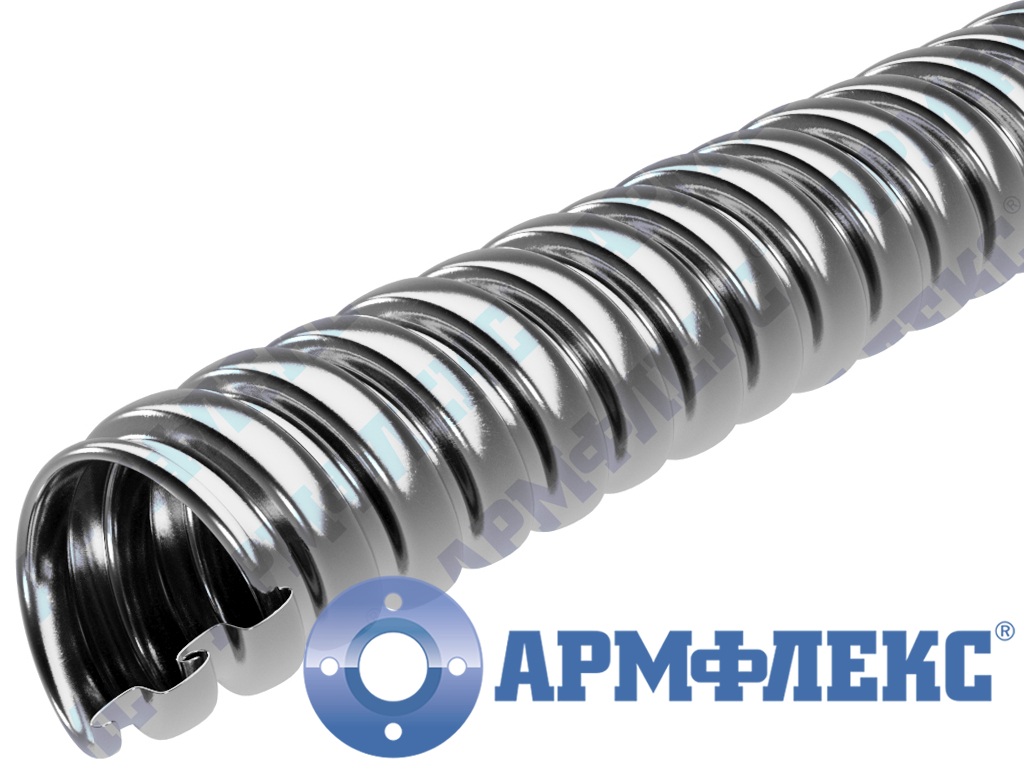

- МРВ ARM ПГ2 - металлорукав вальцованный повышенной гибкости тип 2

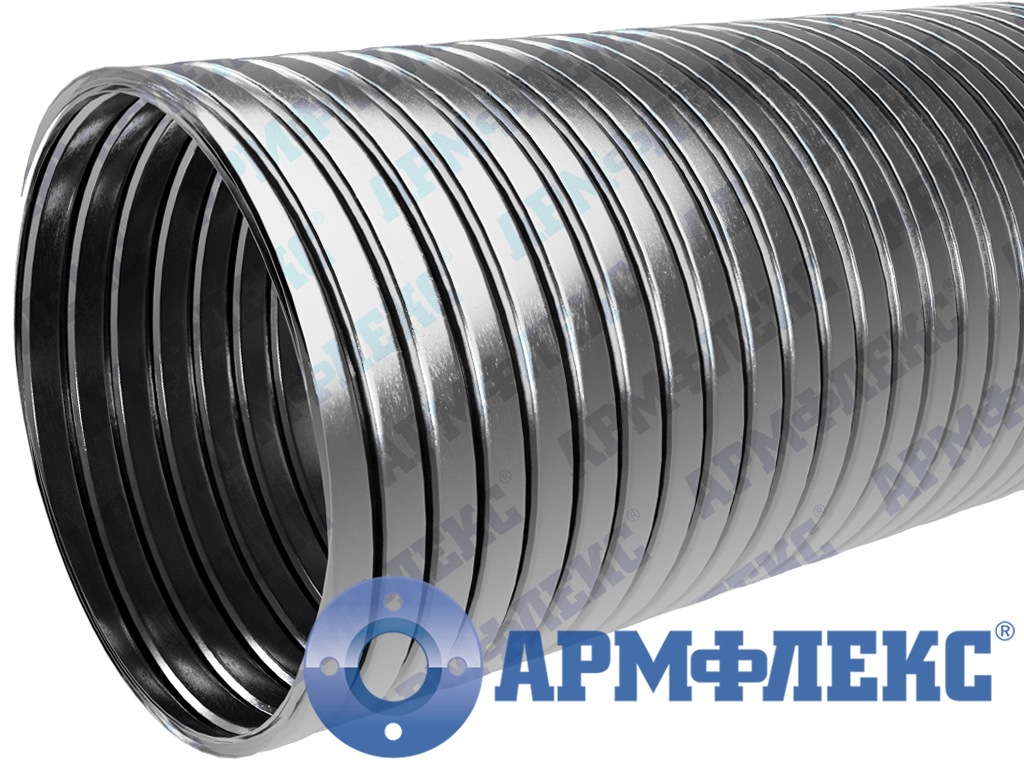

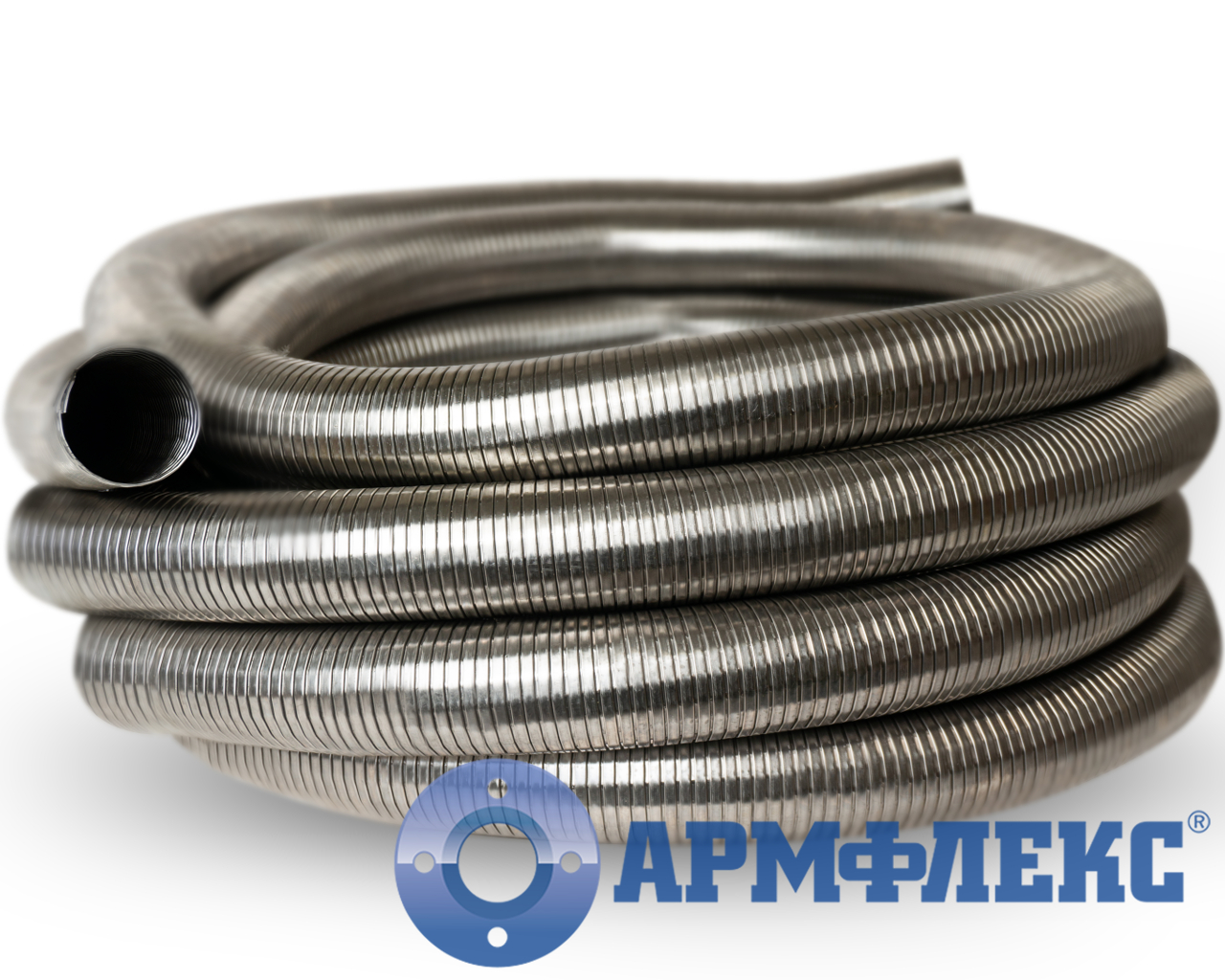

- МРВ ARM ПП2 - металлорукав вальцованный повышенной прочности тип 2 (Г - граненый)
- МРВ ARM ПП3 - металлорукав вальцованный повышенной прочности тип 3
- МРВ ARM ПП4 - металлорукав вальцованный повышенной прочности тип 4

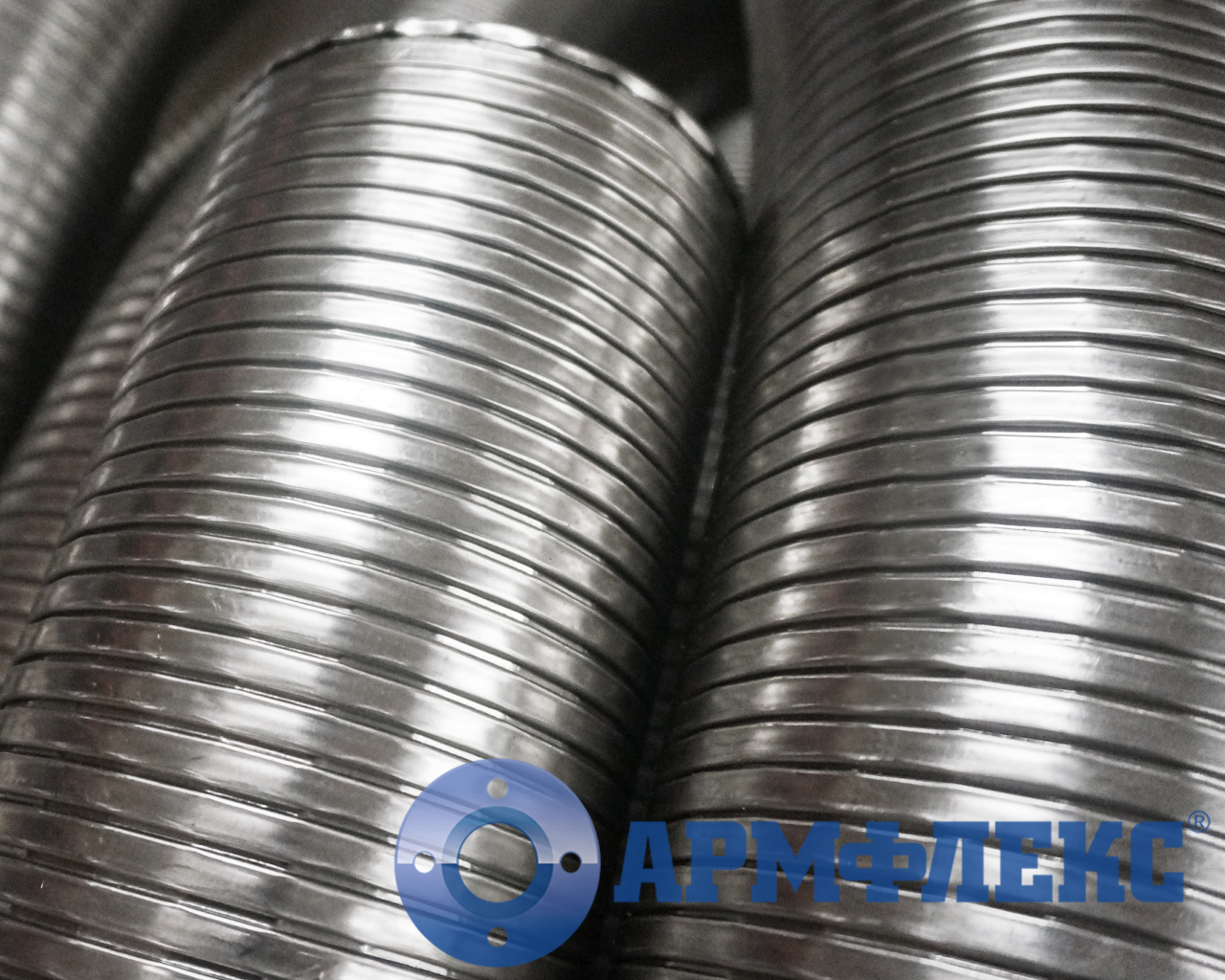

- МРВ ARM ГПГ - металлорукав вальцованный гофрированный повышенной гибкости
- П - патрубки под приварку
- Ф - фланцевое соединение
- Р - муфтовое (резьбовое) соединение
- Х - соединение под хомут
- ТС - фиксирующая точечная сварка
- 01 - однослойная стальная опетка
- И - ПВХ оплетка
- ЗО - зонд оцинкованный
- ЗК - зонд капроновый
Условное
|
МРВ | ARM | ПГ2 | 21 | 3.9 | 2500 | И | - | - | ЗО |
| Тип изделия | ||||||||||
| Наименование производителя: "АРМФЛЕКС" | ||||||||||
| Тип металлорукава | ||||||||||
| Номинальный диаметр DN, от 5 до 350 мм | ||||||||||
| Размеры металлической ленты | ||||||||||
| Длина | ||||||||||
| Защитная оболочка | ||||||||||
| Защитная оплетка | ||||||||||
| Тип присоединительной арматуры | ||||||||||
| Зонд | ||||||||||
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ВАЛЬЦОВАННОГО МЕТАЛЛОРУКАВА:
МРВ ARM ПГ2 21-3.9-2500/И ЗО - металлорукав вальцованный ARM (сокращенное название производителя) повышенной гибкости тип 2 из нержавеющей стальной ленты 0,3 мм х 9 мм, с номинальным диаметром DN - 21 мм , строительной длиной L - 2500 мм, в защитной оплетке ПВХ пластикат пониженной горючести черного цвета, с оцинкованным зондом, без присоединительной арматуры
