Компенсаторы, металлорукава, трубопроводная арматура

Производство и поставка

Металлорукава высокого давления

Купить в интернет-магазине
Каталог
(60.96 MB)
Заполнить интерактивный опросный лист
Металлорукав высокого давления применяется в качестве гибкого соединения трубопроводов и оборудования. Используется для транспортировки различных газов, жидкостей, сыпучих сред и устранения вибрации. Герметичные металлорукава изготавливаются путем гофрирования заготовки из нержавеющей стали, комплектуются различной присоединительной арматурой. При необходимости покрываются защитной оплеткой из стальной проволоки.

ПРОИЗВОДСТВО И РЕАЛИЗАЦИЯ МЕТАЛЛОРУКАВОВ

Изготовим в кратчайшие сроки, рассчитаем и подберем металлорукава по техническим характеристикам заказчика. Заявку на изготовление продукции Вы можете отправить по почте: pro@armfleks.ru, а также заполнить опросный лист на сайте.
Уточняющие вопросы Вы можете задать менеджеру по продажам нашей компании по телефону:

8 (800) 775-77-08   Звонок по России бесплатный
+7 (495) 723-73-31 Звонки из России и заграницы
+7 (916) 722-02-71 Мобильная связь

Осуществляем доставку продукции по России, г. Москва собственным автотранспортом, а так же транспортными и курьерскими компаниями.

КОНСТРУКЦИЯ МЕТАЛЛОРУКАВОВ

Маркировка
Конструкционное исполнение

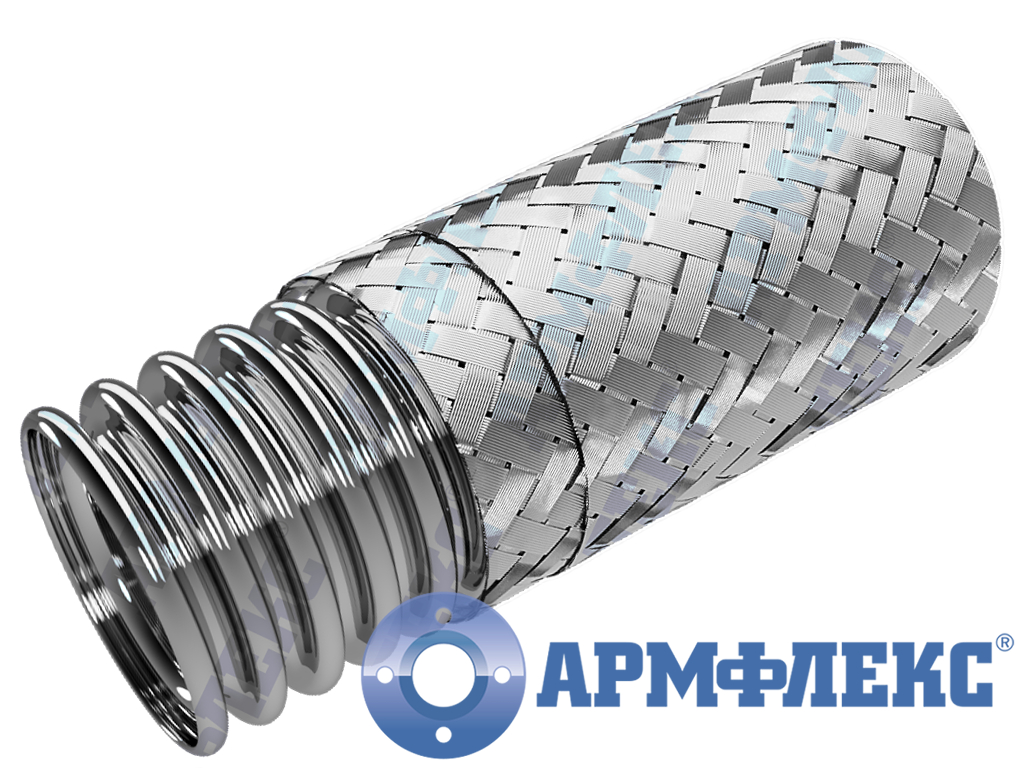

Металлорукава МРВД ARM стандартной гофровки

Варианты исполнений: с защитной однослойной или многослойной оплеткой, двойной термоизоляцией, спиральной защитой, кольцевым усилением гофры, усиленной защитной оплёткой, усиленными окончаниями, внутренним экраном

DN от 6
до 300 мм

PN от вакуума
до 200 кг/см2

1 - сильфонная оболочка

2 - оплетка

А (тип гофры)

Металлорукава МРВД ARM ПВ повышенной гибкости

Варианты исполнений: с защитной оплеткой

DN от 32
до 150 мм

PN от вакуума
до 40 кг/см2

1 - сильфонная оболочка

2 - оплетка

А (тип гофры)

Металлорукава МРВД ARM УС усиленные

Варианты исполнений:с защитной однослойной или многослойной оплеткой

DN от 50
до 80 мм

PN от вакуума
до 80 кг/см2

1 - сильфонная оболочка

2 - оплетка

А (тип гофры)

Металлорукава МРВД ARM МН многослойные

Варианты исполнений: с защитной оплеткой

DN от 32
до 80 мм

PN от вакуума
до 32 кг/см2

1 - сильфонная оболочка

2 - оплетка

А (тип гофры)

МЕТАЛЛОРУКАВА СПЕЦИАЛЬНОГО ИСПОЛНЕНИЯ

Маркировка
Конструкционное исполнение
Двойной термоизолирующий металлорукав МРВД ARM ТЭ исп.1

Конструкция состоит из двух МРВД ARM определённых диаметров, расположенных один в другом. По внутреннему МРВД ARM перемещается транспортируемая среда, а наружный МРВД АRM может быть использован как рукав с терморегулирующей средой, так и служить дополнительной защитной оболочкой

DN от 10
до 150 мм

PN от вакуума
до 130 кг/см2

1 - внутренняя сильфонная оболочка

2 - внутренняя оплетка

3 - наружняя сильфонная оболочка

4 - наружняя оплетка

5 - внутренняя обечайка

6 - обечайка

7 - соединительный патрубок

8 - патрубок под приварку (присоединение по запросу клиента)

9 - патрубок под приварку (присоединение по запросу клиента)

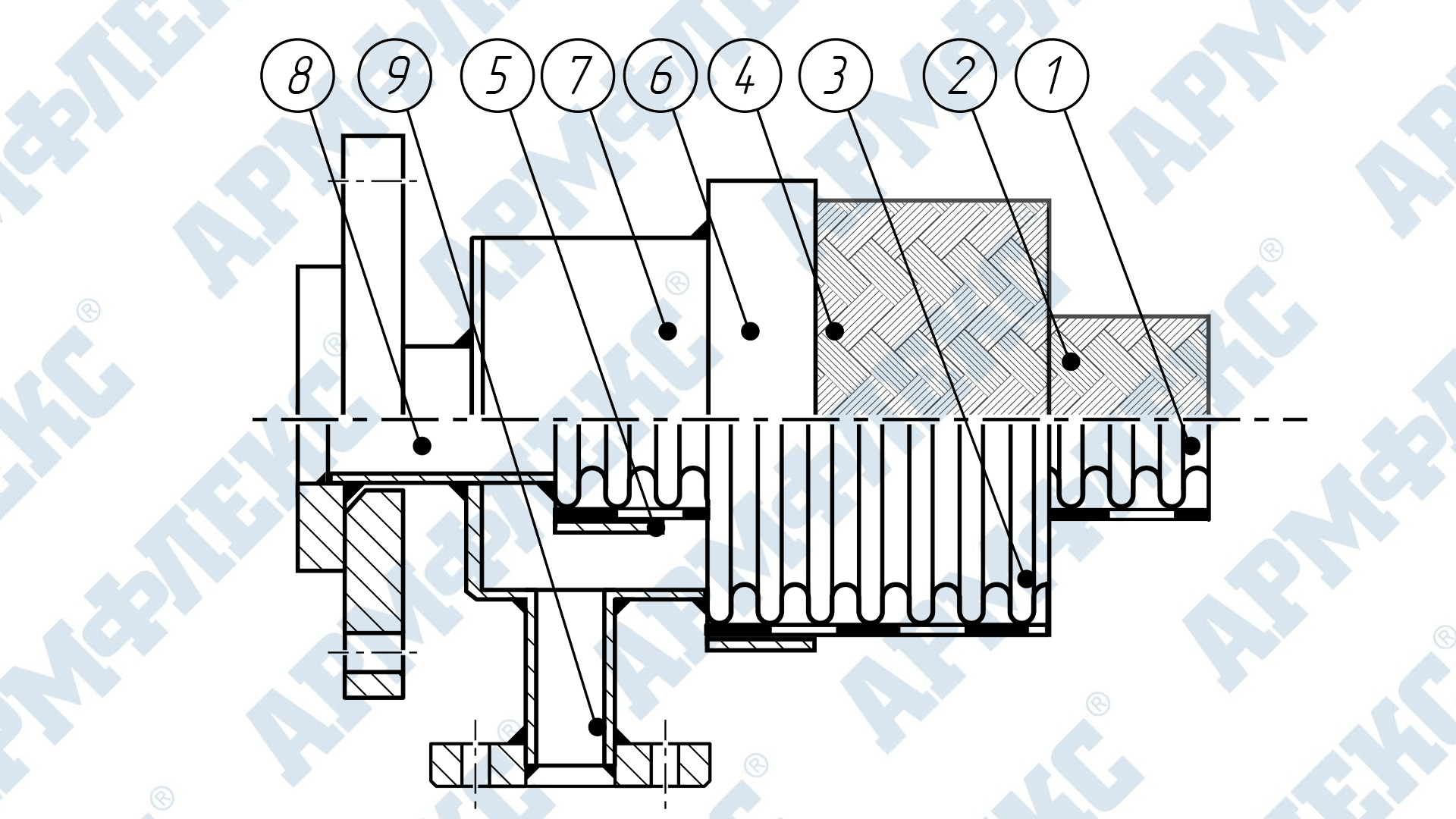

Двойной термоизолирующий металлорукав МРВД ARM ТЭ исп.2

Конструкция состоит из двух МРВД ARM определённых диаметров, расположенных один в другом. Возможно применение в качестве нагревающего и охлаждающего рукава

DN от 10
до 150 мм

PN от вакуума
до 130 кг/см2

1 - внутренняя сильфонная оболочка

2 - внутренняя оплетка

3 - наружняя сильфонная оболочка

4 - наружняя оплетка

5 - внутренняя обечайка

6 - обечайка

7 - соединительный патрубок

8 - фланец на приварном кольце (присоединение по запросу клиента)

9 - фланец приварной (присоединение по запросу клиента)

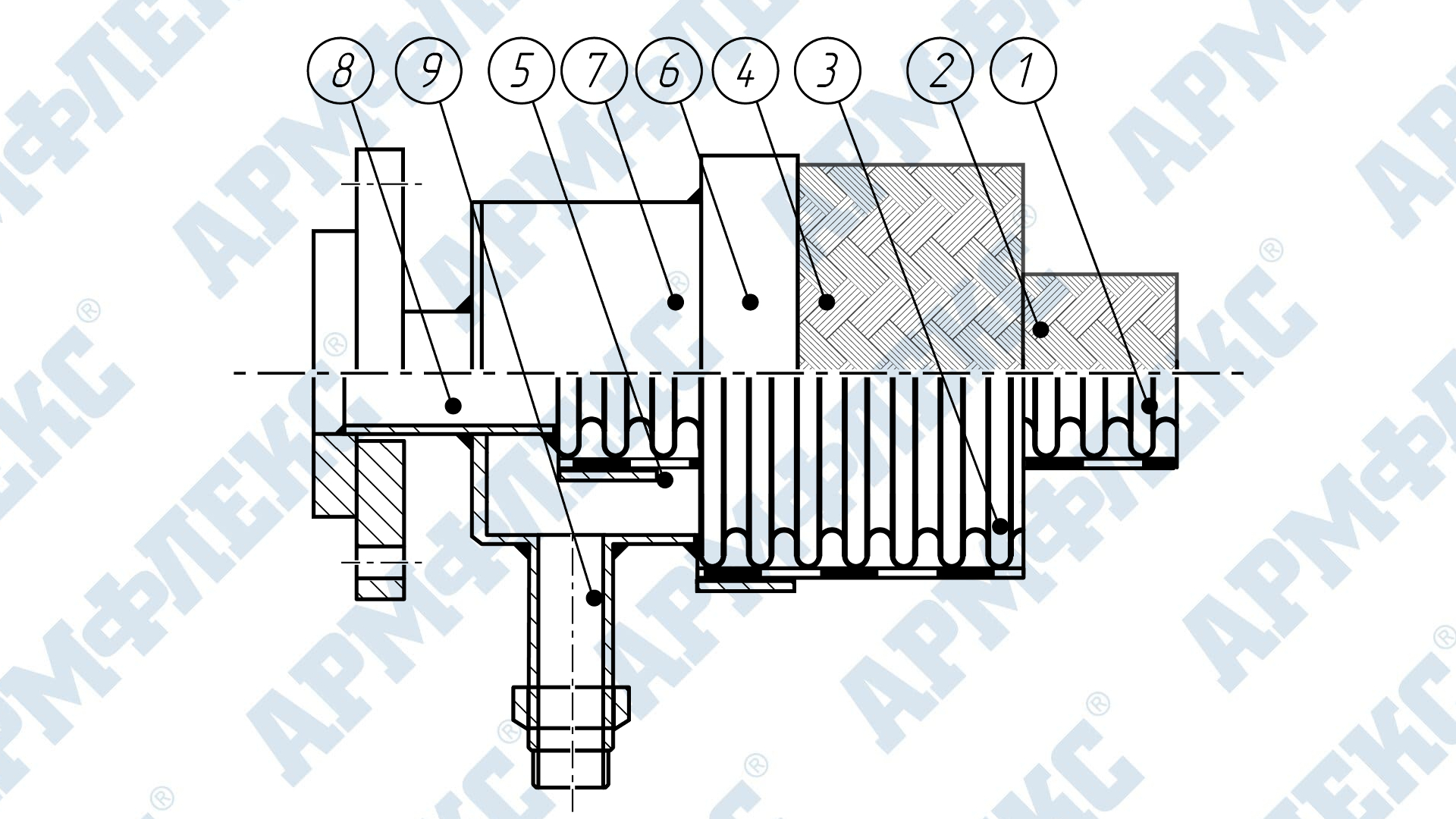

Двойной термоизолирующий рукав МРВД ARM ТЭ исп.3

Конструкция выполняет функцию контролируемого защитного рукава.
Используется при необходимости создания контролируемой области вокруг перемещаемой опасной среды по внутреннему рукаву

DN от 10
до 150 мм

PN от вакуума
до 130 кг/см2

1 - внутренняя сильфонная оболочка

2 - внутренняя оплетка

3 - наружняя сильфонная оболочка

4 - наружняя оплетка

5 - внутренняя обечайка

6 - обечайка

7 - соединительный патрубок

8 - фланец на приварном кольце (присоединение по запросу клиента)

9 - муфта (присоединение по запросу клиента)

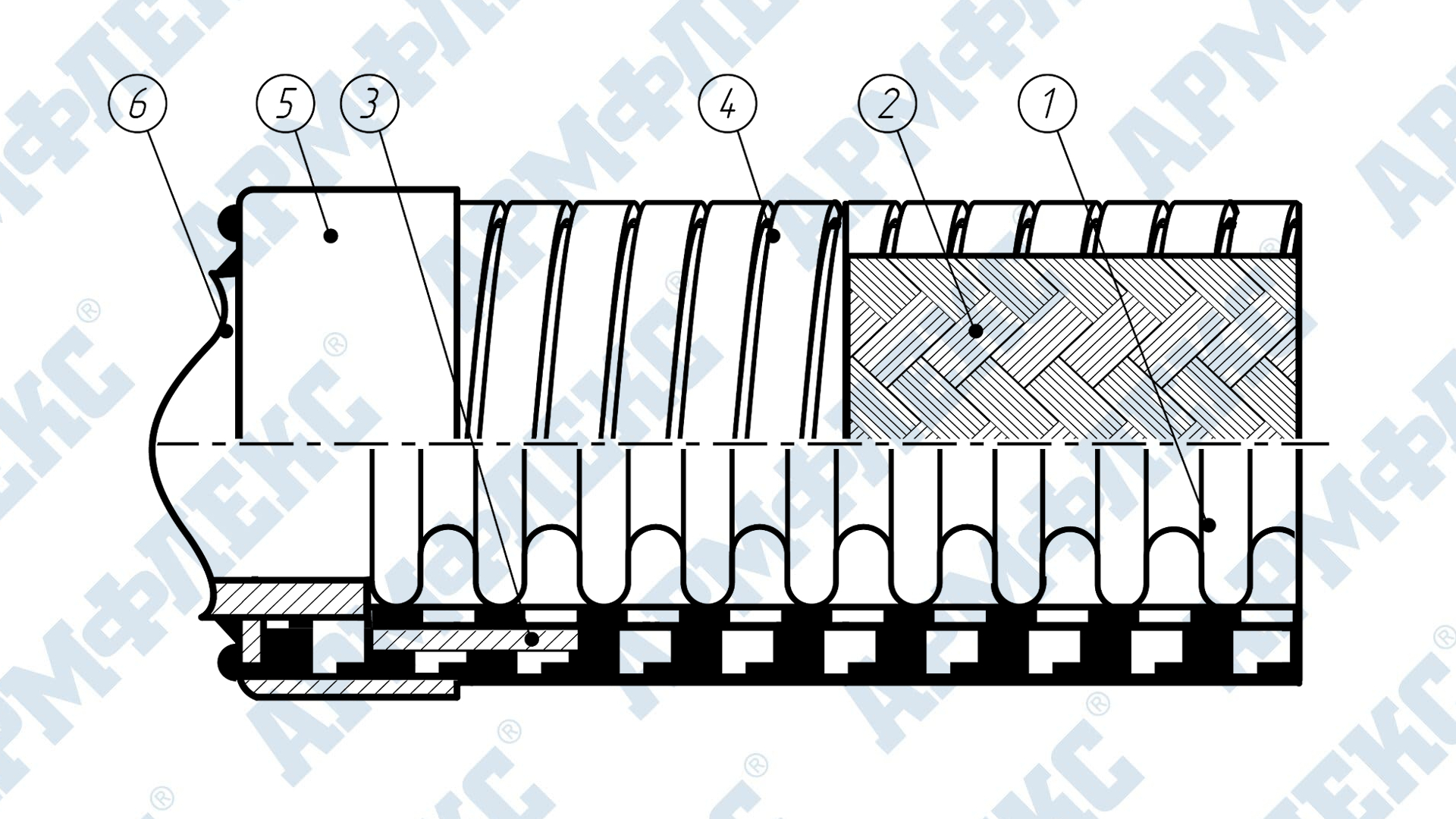

Металлорукав с усиленной защитной оплеткой МРВД ARM УЗ

Конструкция имеет дополнительную наружную защитную оболочку на основе рукава типа МРВ, выполненную по всей длине рукава

DN от 6
до 250 мм

PN от вакуума
до 200 кг/см2

1 - сильфонная оболочка

2 - внутренняя оплетка

3 - внутренняя обечайка

4 - наружняя оболочка

5 - обечайка

6 -присоединительный элемент (в зависимости от типа присоединения)

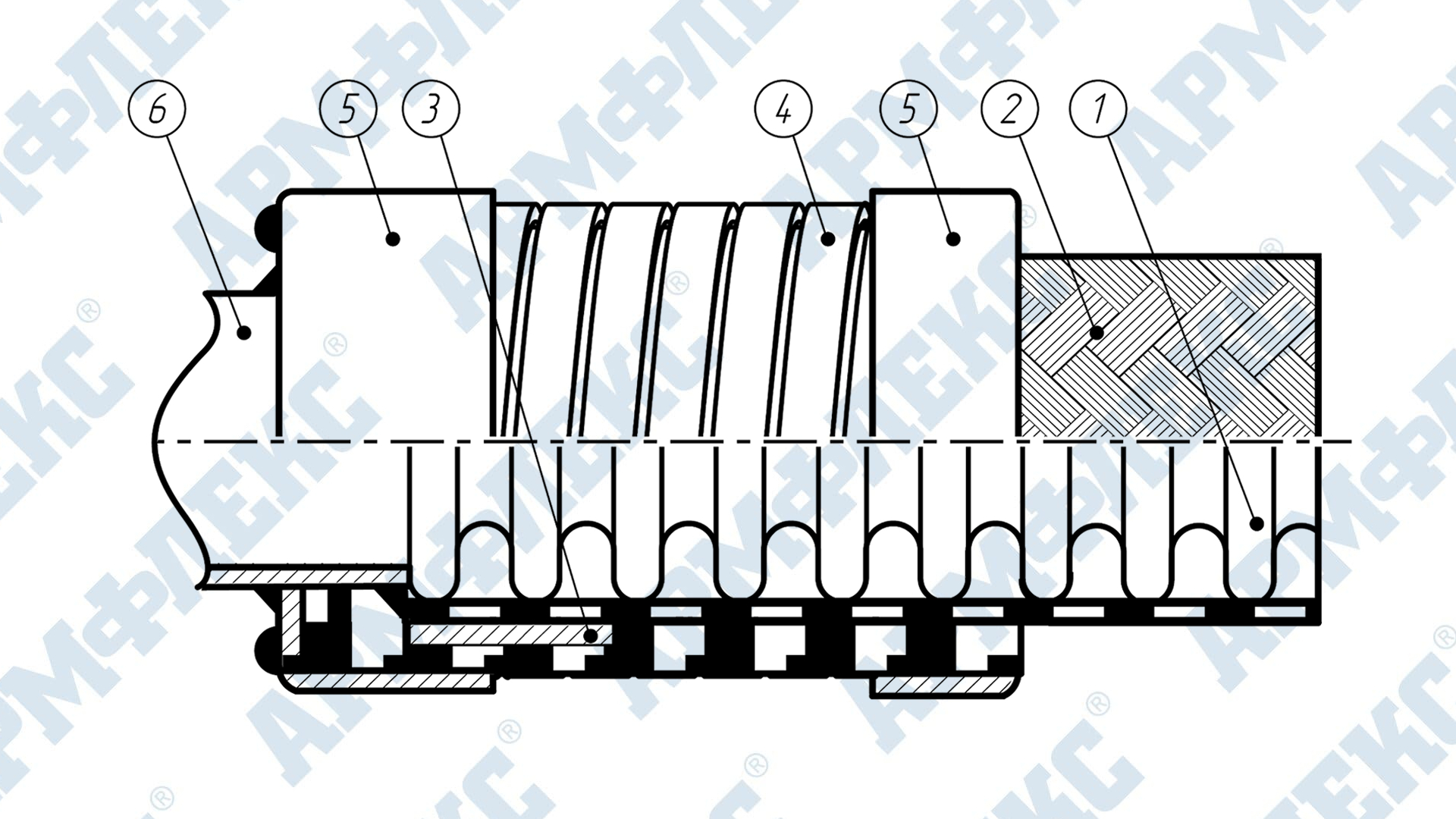

Металлорукав с усиленными окончаниями МРВД ARM УО

Конструкция имеет дополнительную наружную защитную оболочку на основе рукава типа МРВ, выполненную по краям рукава

DN от 6
до 250 мм

PN от вакуума
до 200 кг/см2

1 - сильфонная оболочка

2 - оплетка

3 - внутренняя обечайка

4 - защитная оболочка

5 - обечайка

6 -присоединительный элемент (в зависимости от присоединения)

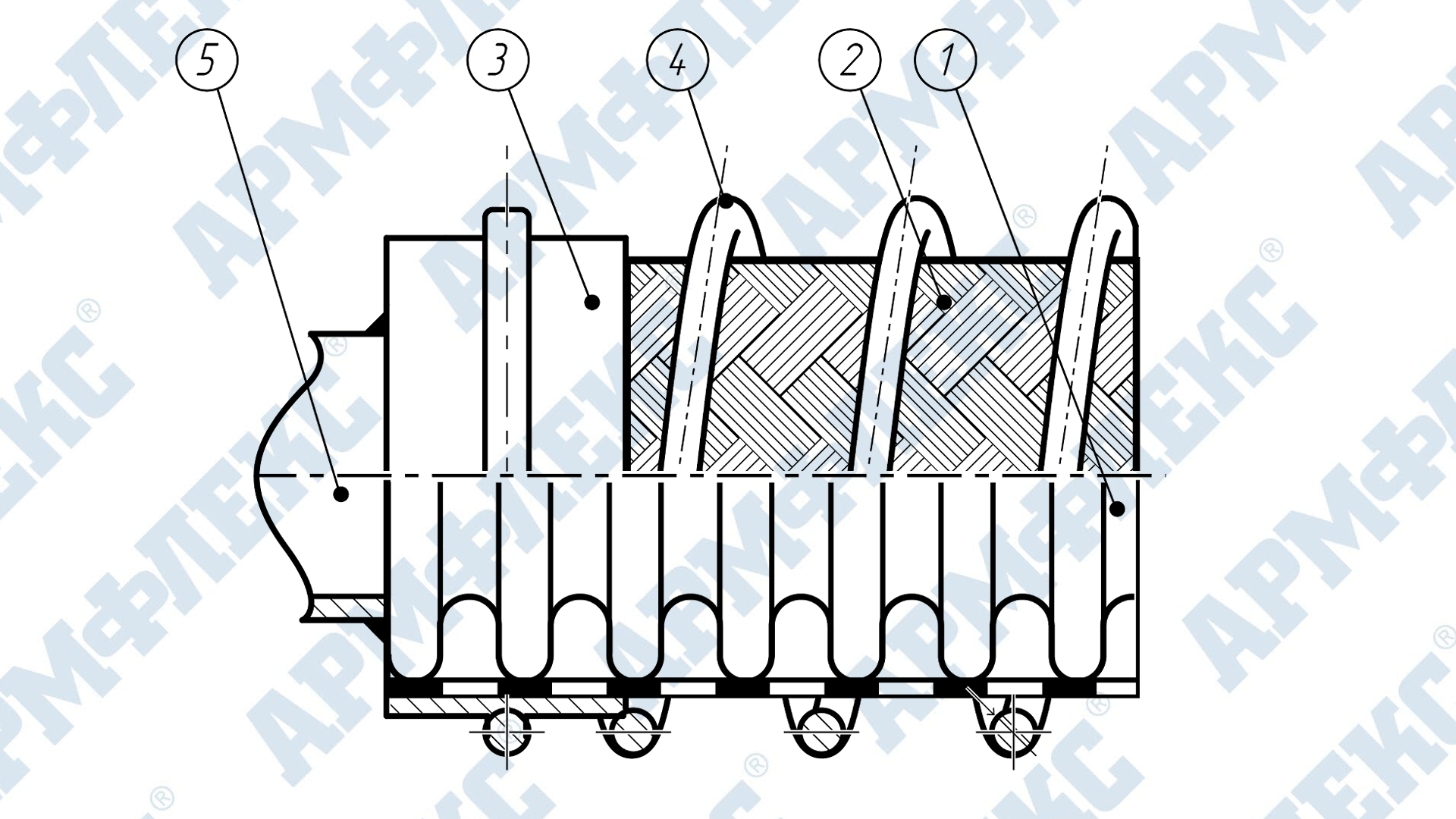

Металлорукав со спиральной защитой МРВД ARM СП

Конструкция имеет дополнительную наружную оплетку в виде навитой по спирали с определённым шагом нержавеющей проволоки по всей длине рукава

DN от 20
до 65 мм

PN от вакуума
до 80 кг/см2

1 - сильфонная оболочка

2 - оплетка

3 - обечайка

4 - спираль

5 - присоединительный элемент (в зависимости от типа присоединения)

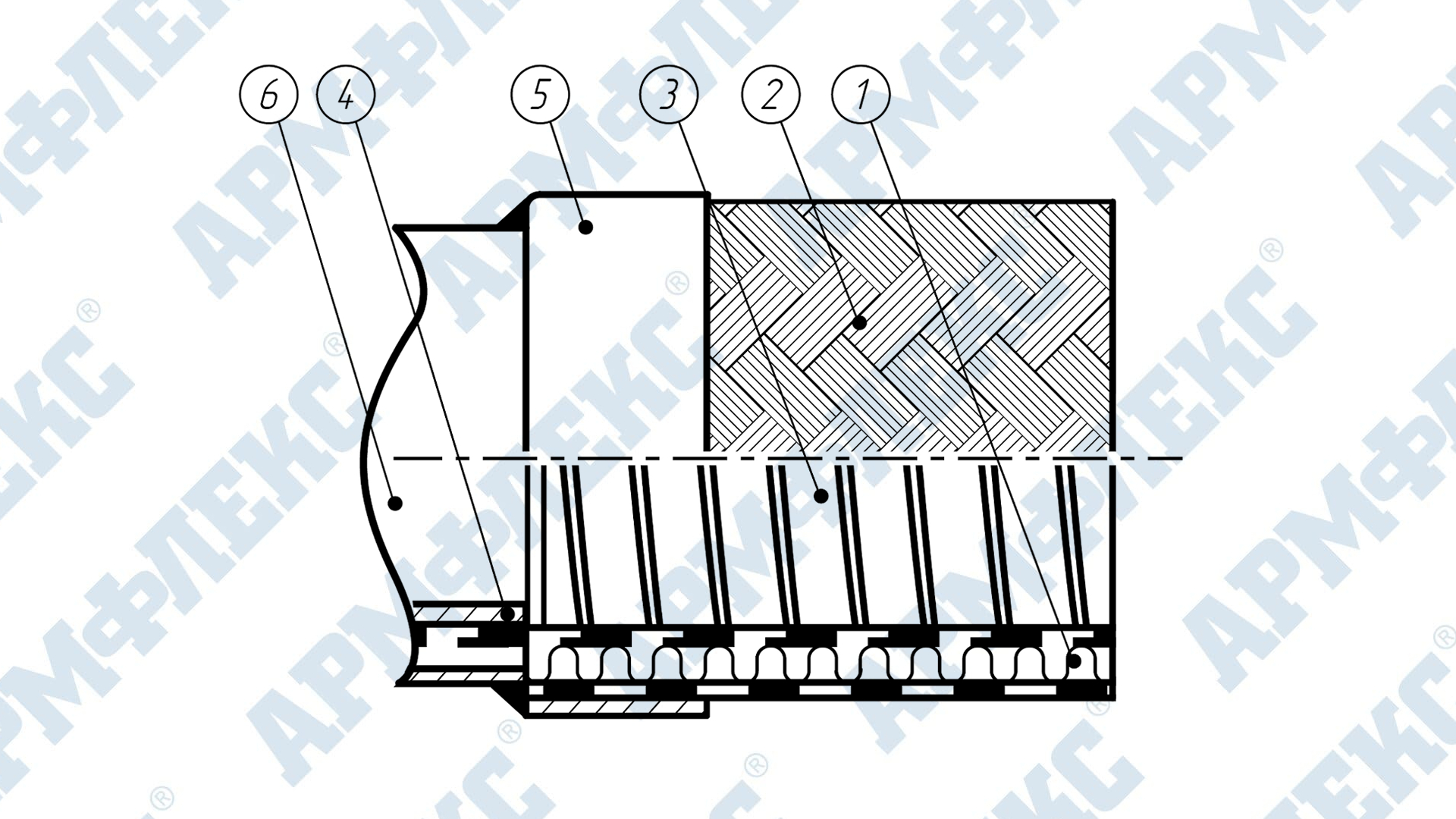

Металлорукав с внутренним экраном МРВД ARM ВЭ

Конструкция имеет дополнительный внутренний вальцованный рукав МРВ

DN от 50
до 200 мм

PN от вакуума
до 45 кг/см2

1 - сильфонная оболочка

2 - оплетка

3 - внутренний экран (оболочка)

4 - внутренняя обечайка

5 - обечайка

6 - присоединительный элемент (в зависимости от типа присоединения)

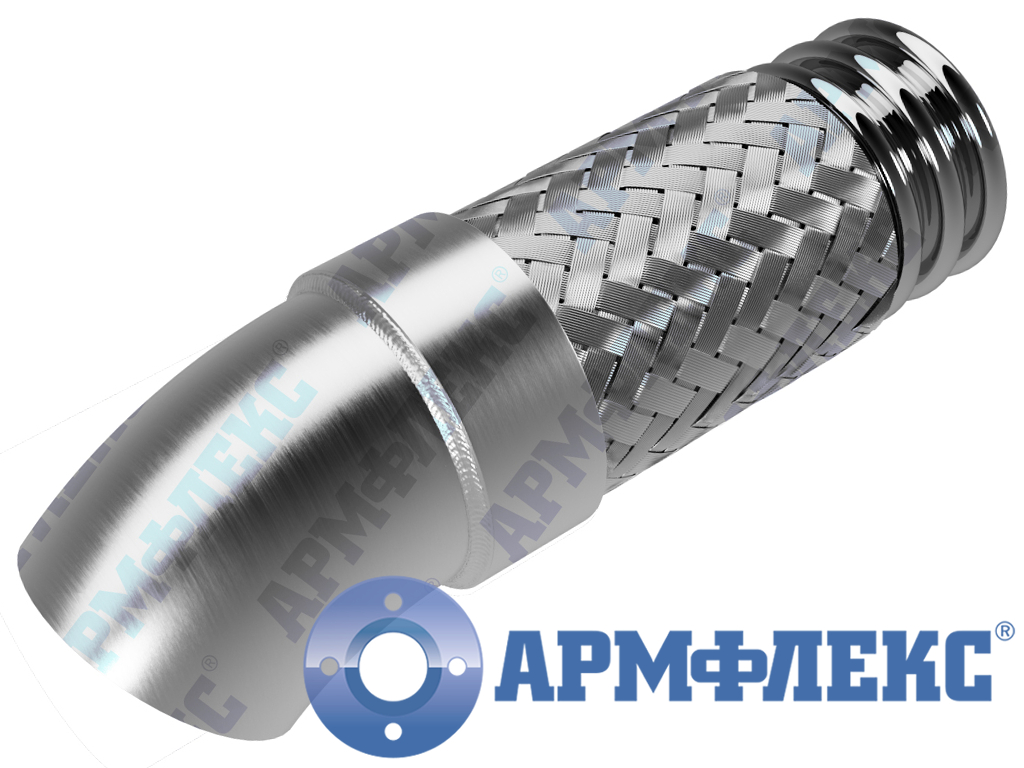

Металлорукав МРВД ARM О с крутоизогнутым отводом 45°

Присоединительные размеры и исполнение отвода под 45 ° в соответствиис ГОСТ 17375-2001, DIN EN 10253-2-2021, 10253-4-2008, 11852-2009, комбинированное или специальное исполнение

DN от 6
до 300 мм

PN от вакуума
до 200 кг/см2

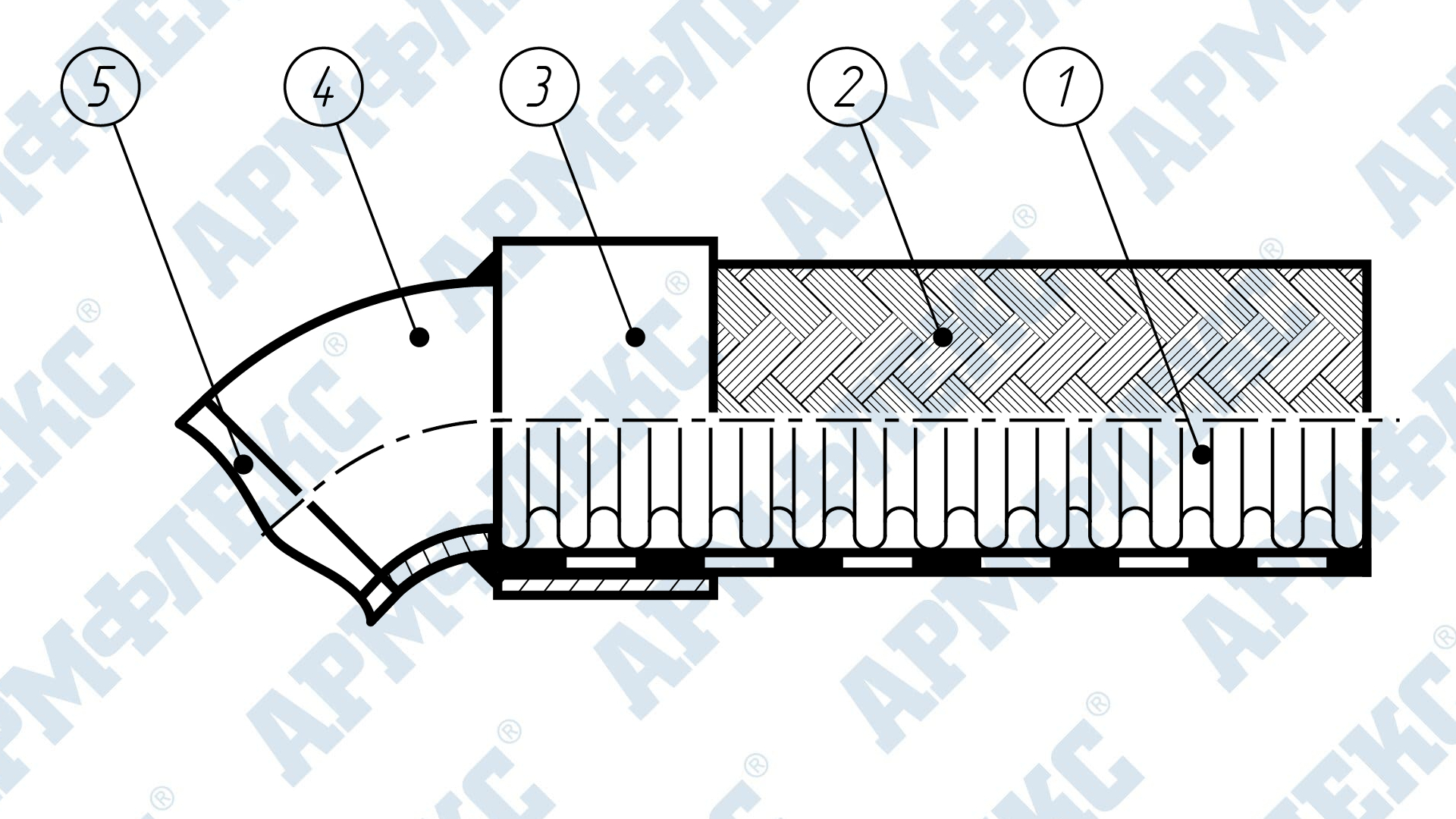

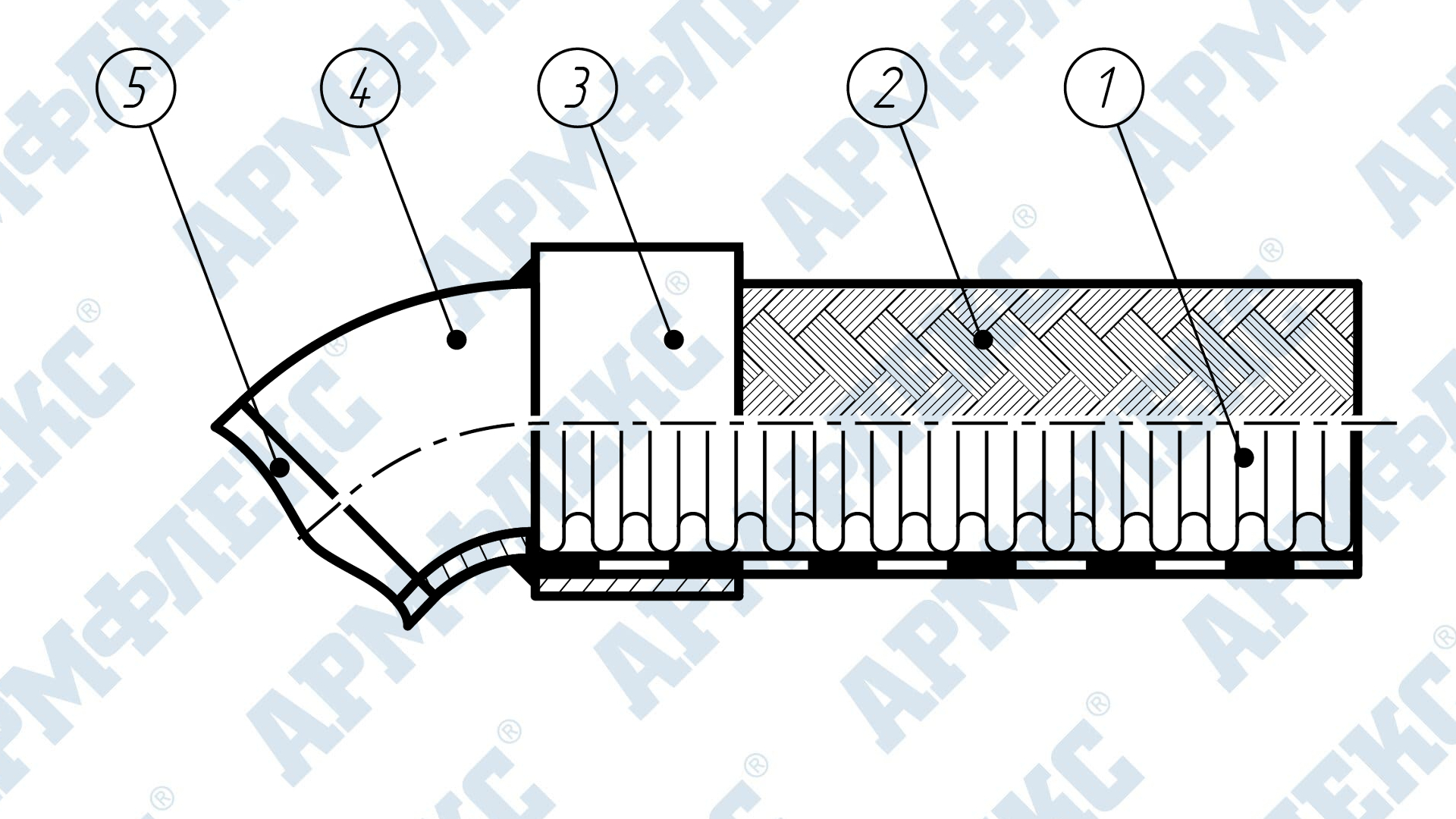

1 - сильфонная оболочка

2 - оплетка

3 - обечайка

4 - отвод 45 градусов

5 - присоединительный элемент (в зависимости от типа присоединения)

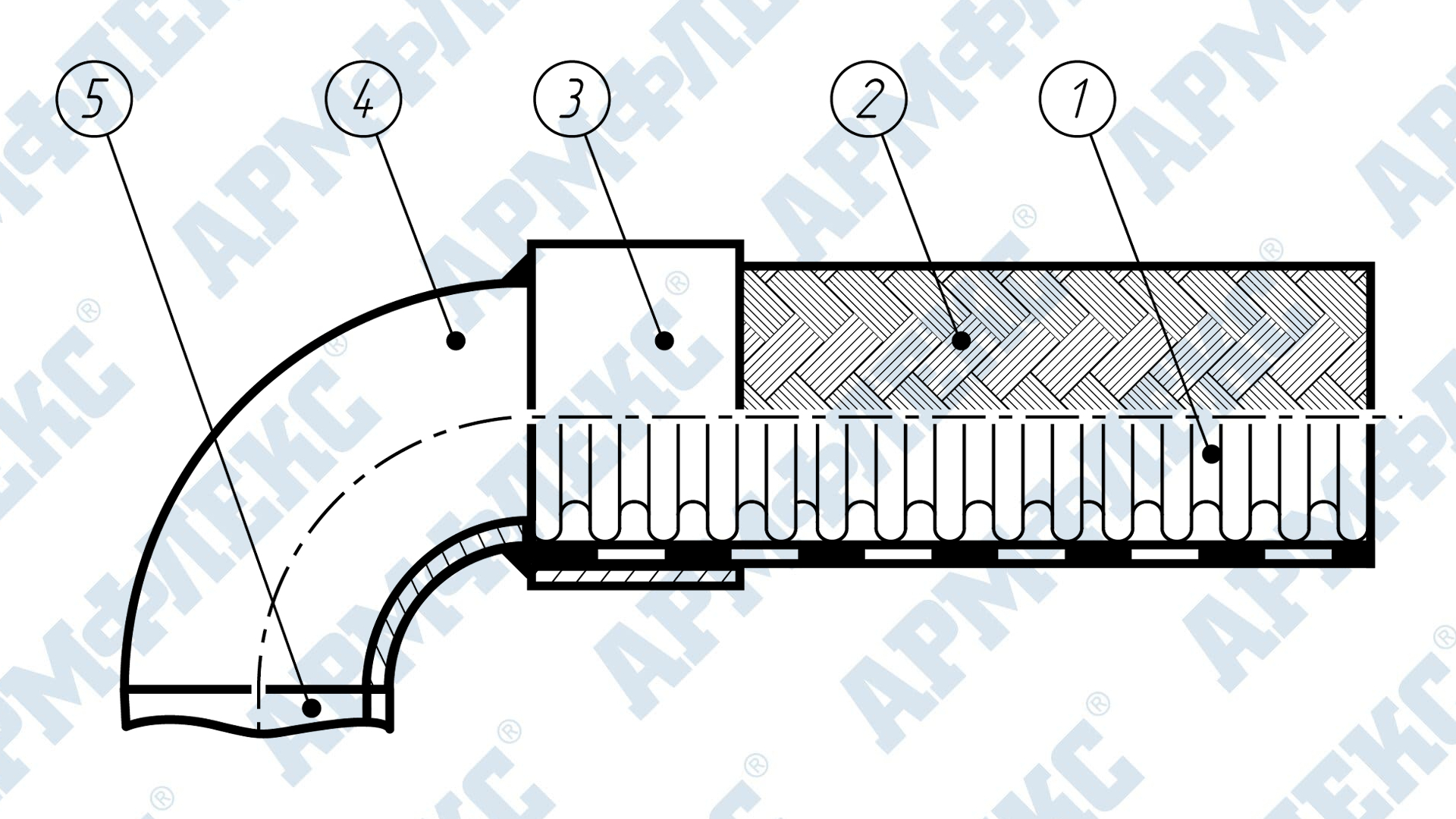

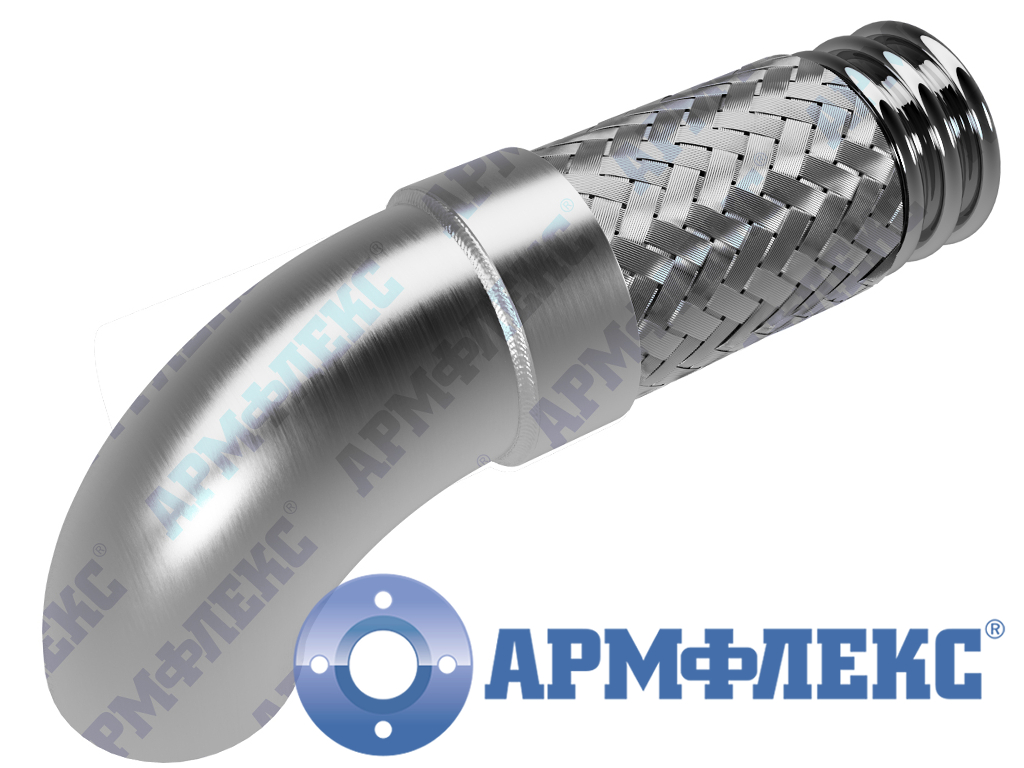

Металлорукав МРВД ARM О с крутоизогнутым отводом 90°

Присоединительные размеры и исполнение отвода под 45 ° в соответствиис ГОСТ 17375-2001, DIN EN 10253-2-2021, 10253-4-2008, 11852-2009, комбинированное или специальное исполнение

DN от 6
до 300 мм

PN от вакуума
до 200 кг/см2

1 - сильфонная оболочка

2 - оплетка

3 - обечайка

4 - отвод 90 градусов

5 - присоединительный элемент (в зависимости от типа присоединения)

ТИПЫ ПРИСОЕДИНЕНИЙ МЕТАЛЛОРУКАВОВ

Типы присоединения
Конструкционное исполнение

Присоединительные размеры трубных окончаний в соответствии с ГОСТ 617-2006, 8732-78, 8734-75, 9940-81, 9941-81, 10704-91,11068-81, DIN EN 10217-7-2021, 10296-2-2006, 10312-2005, комбинированное или специальное исполнение

DN от 6
до 300 мм

PN от вакуума
до 200 кг/см2

Чертеж металлорукава с стандартным патрубком под приварку, Армфлекс

1 - cильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - патрубок

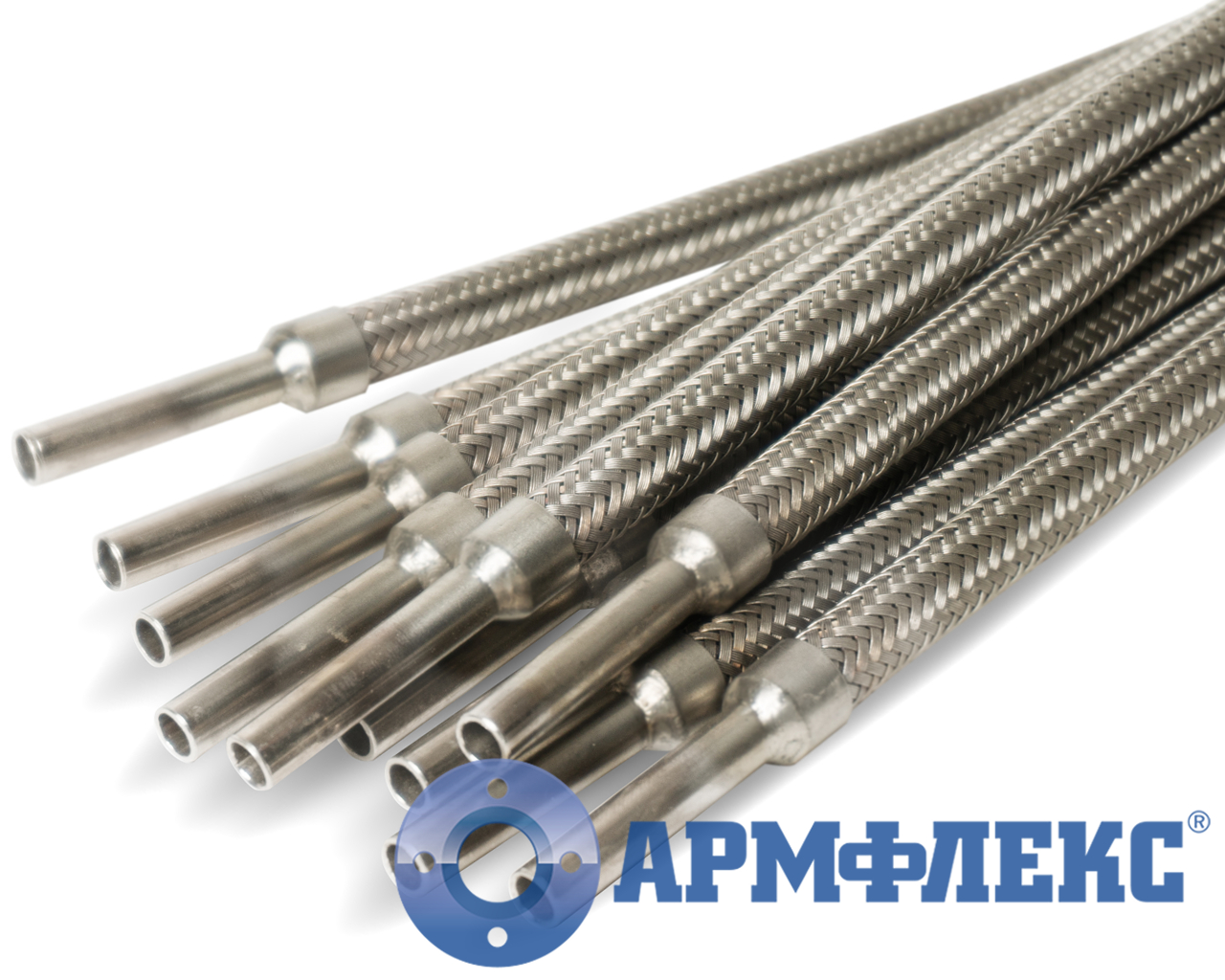

Металлорукав с стандартным патрубком под приварку, Армфлекс

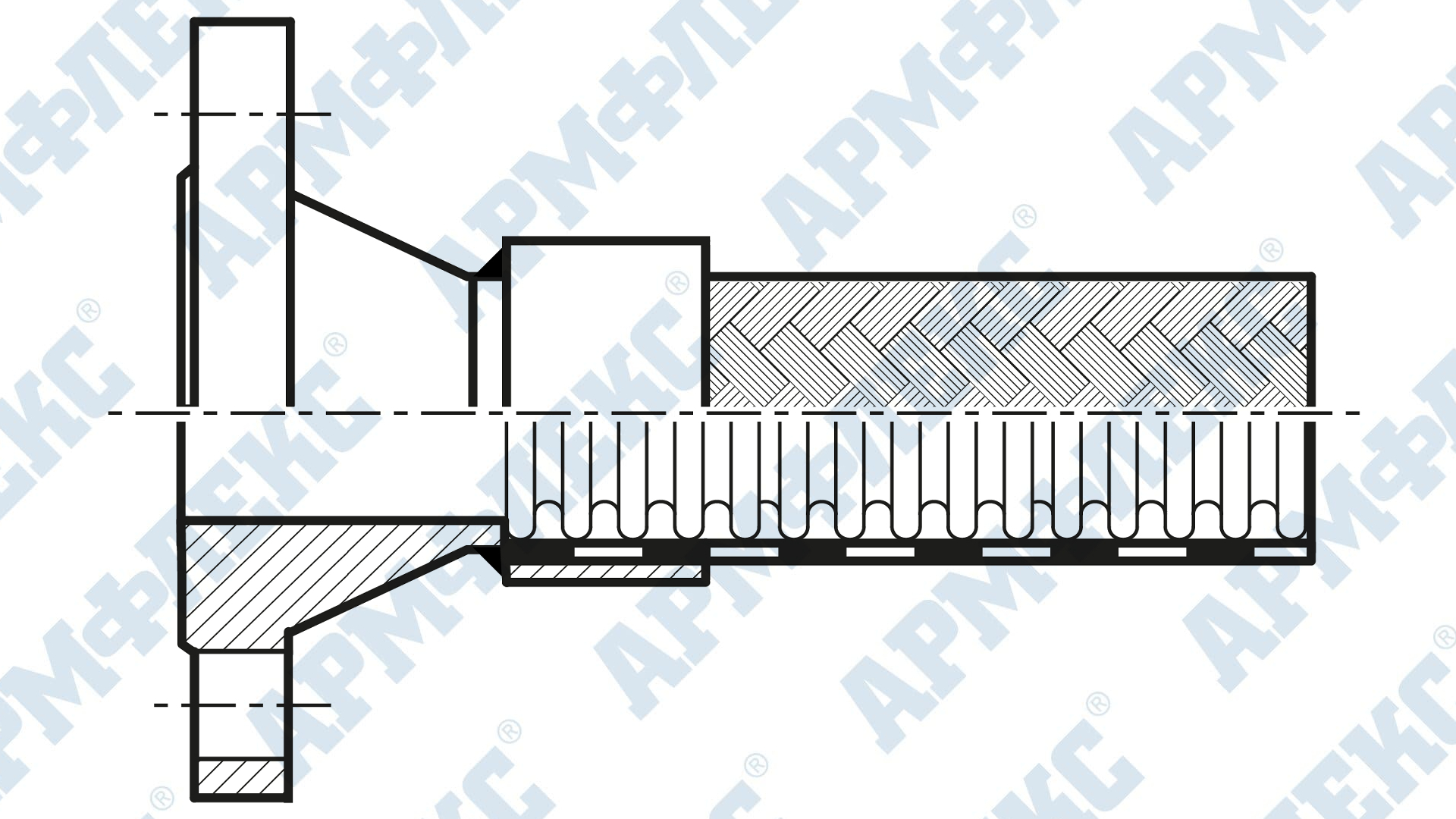

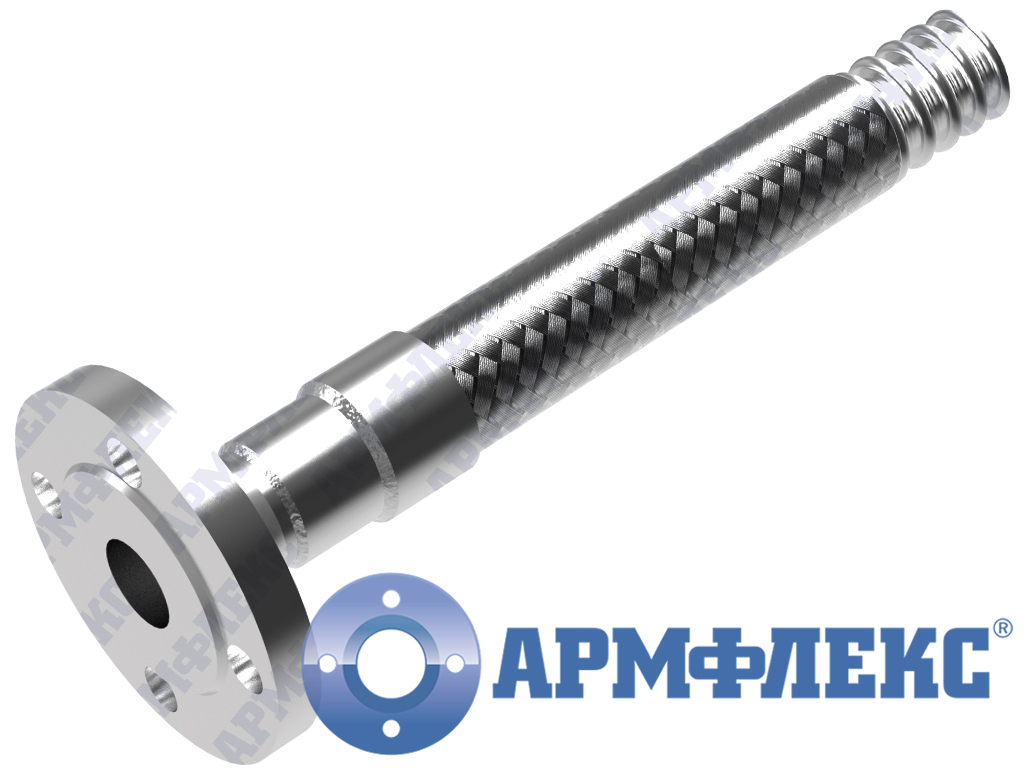

Присоединительные размеры фланцевых окончаний в соответствии с ГОСТ 33259-2015, DIN EN1092-1-2007 (2501, 2576, 2632, 2633), ANSI/ASME B 16.5, комбинированное или специальное исполнение

DN от 10
до 300 мм

PN от вакуума
до 100 кг/см2

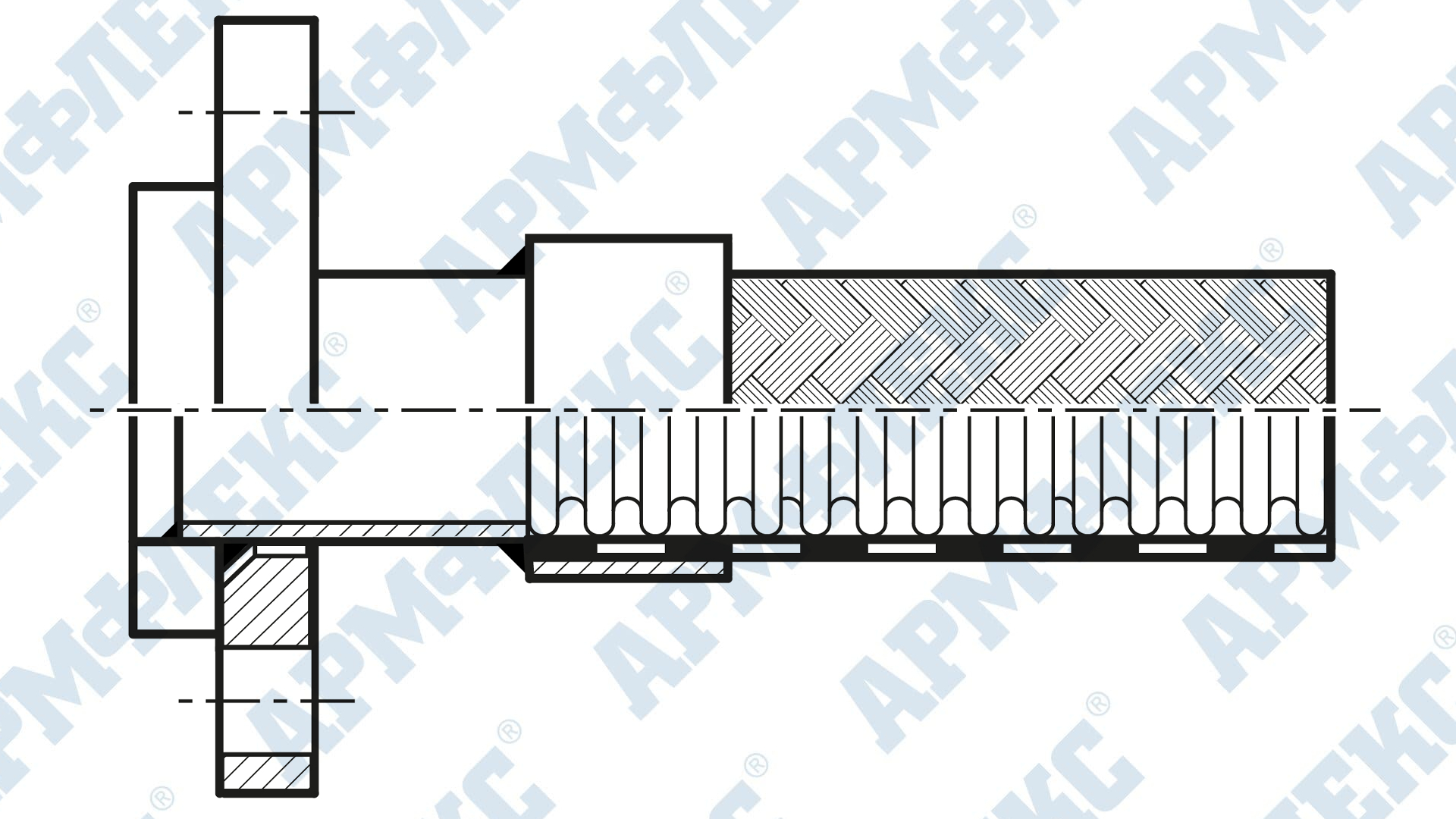

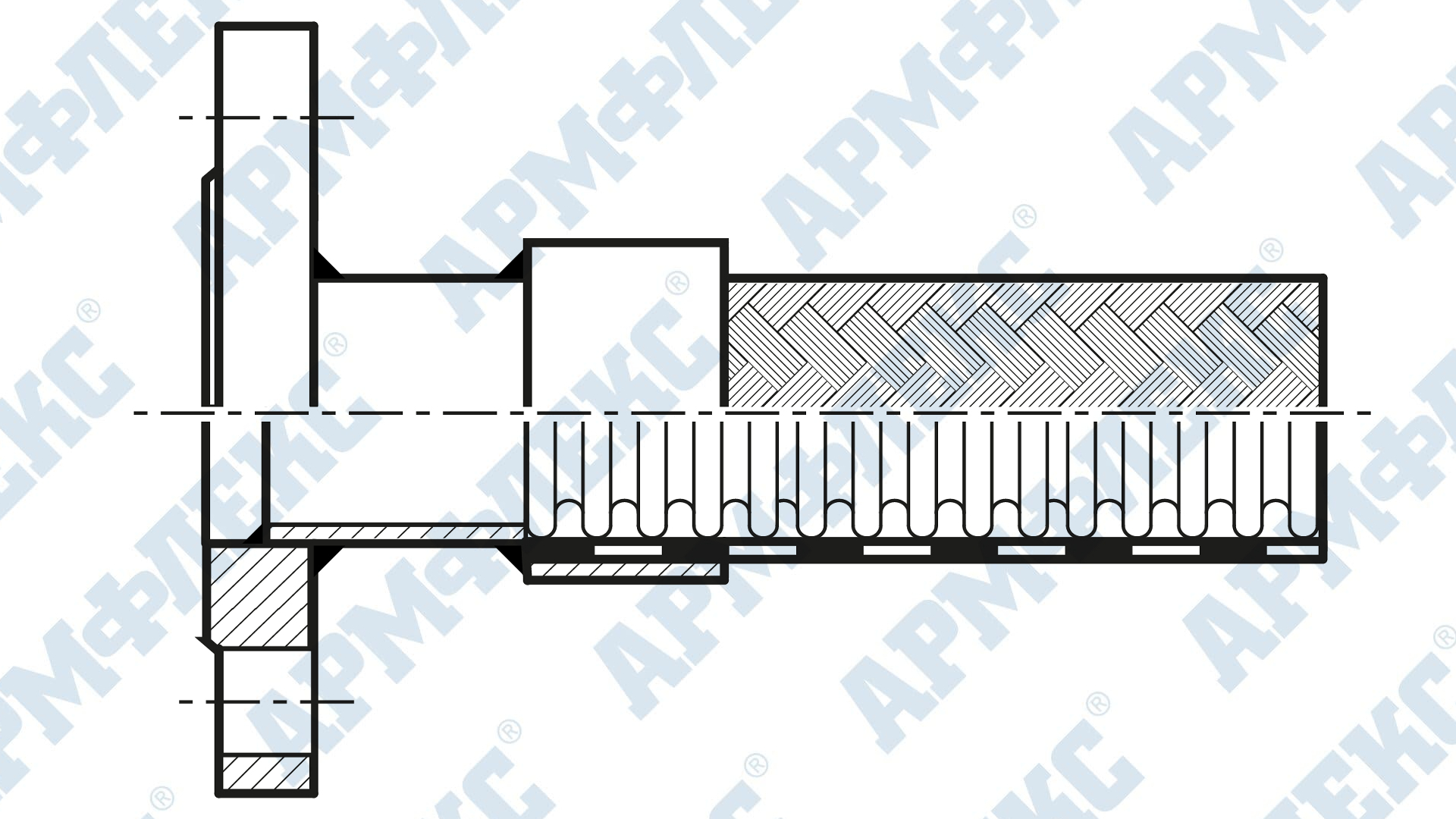

Чертеж металлорукава с типом присоединения фланец тип 02 стальной плоский свободный на приварном кольце, Армфлекс

1 - cильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - фланец

4 - кольцо

5 - патрубок

6 - обечайка

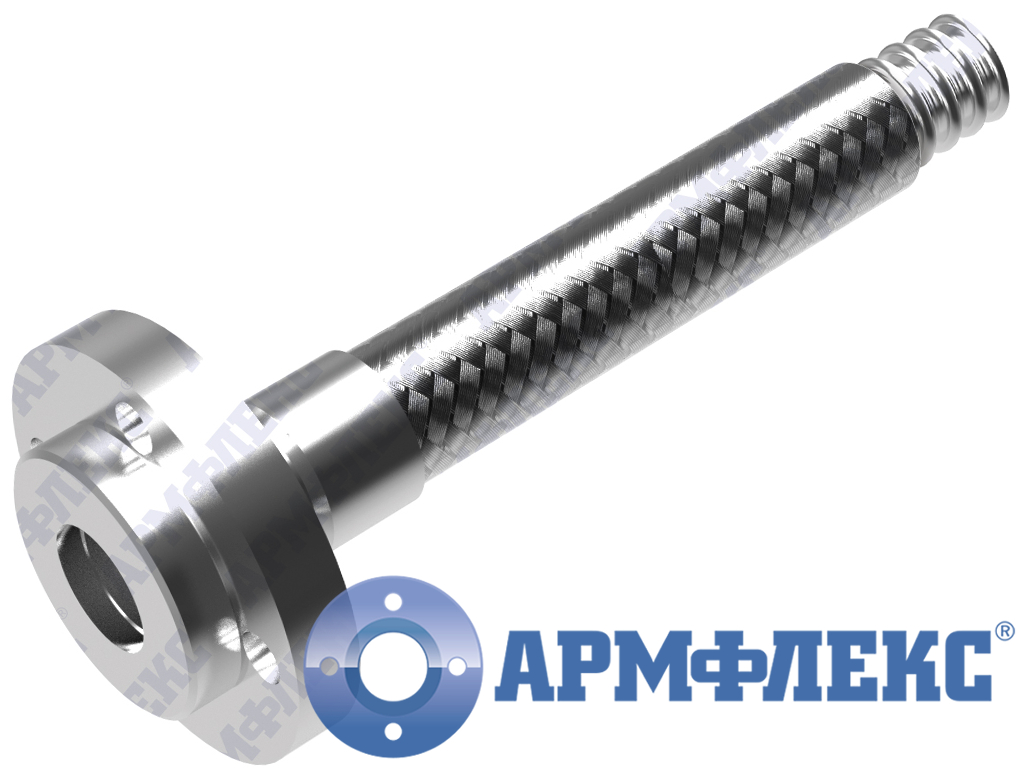

Металлорукав с типом присоединения фланец тип 02 стальной плоский свободный на приварном кольце, Армфлекс

Присоединительные размеры окончаний в соответствии с ГОСТ 6357-81 (BSPP, DIN EN 10226, DIN EN ISO 228, BS EN ISO 228, JIS B 0202-99), 6211-81 (BSPT, ISO 7/1, DIN 2999, BS 21 (BS EN 10226-1), ГОСТ 24705-2004 (ISO 724:1993), ГОСТ 8724-2002 (ISO 261-98), DKOL, DKOS, комбинированное или специальное исполнение

DN от 6
до 100 мм

PN от вакуума
до 200 кг/см2

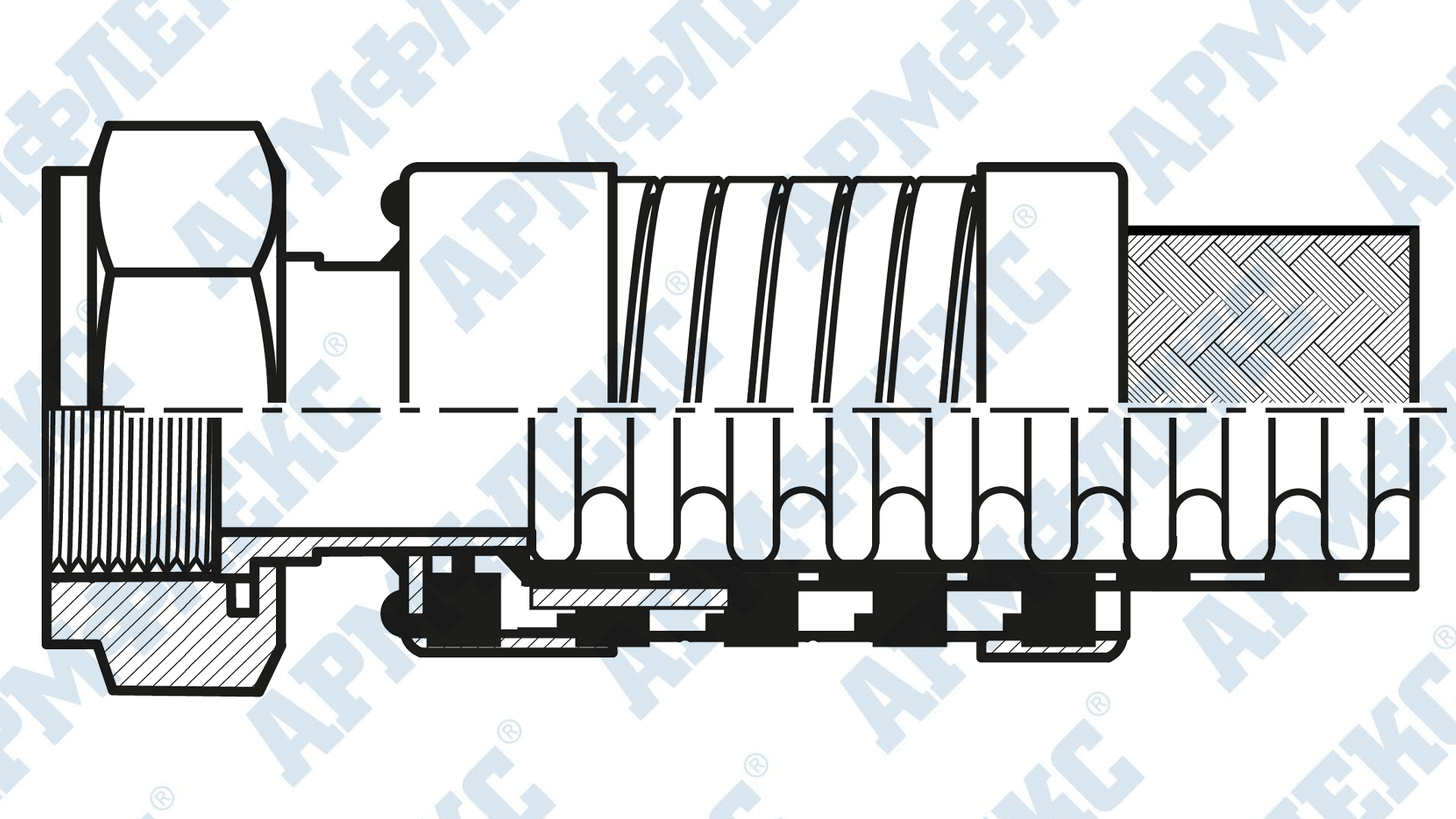

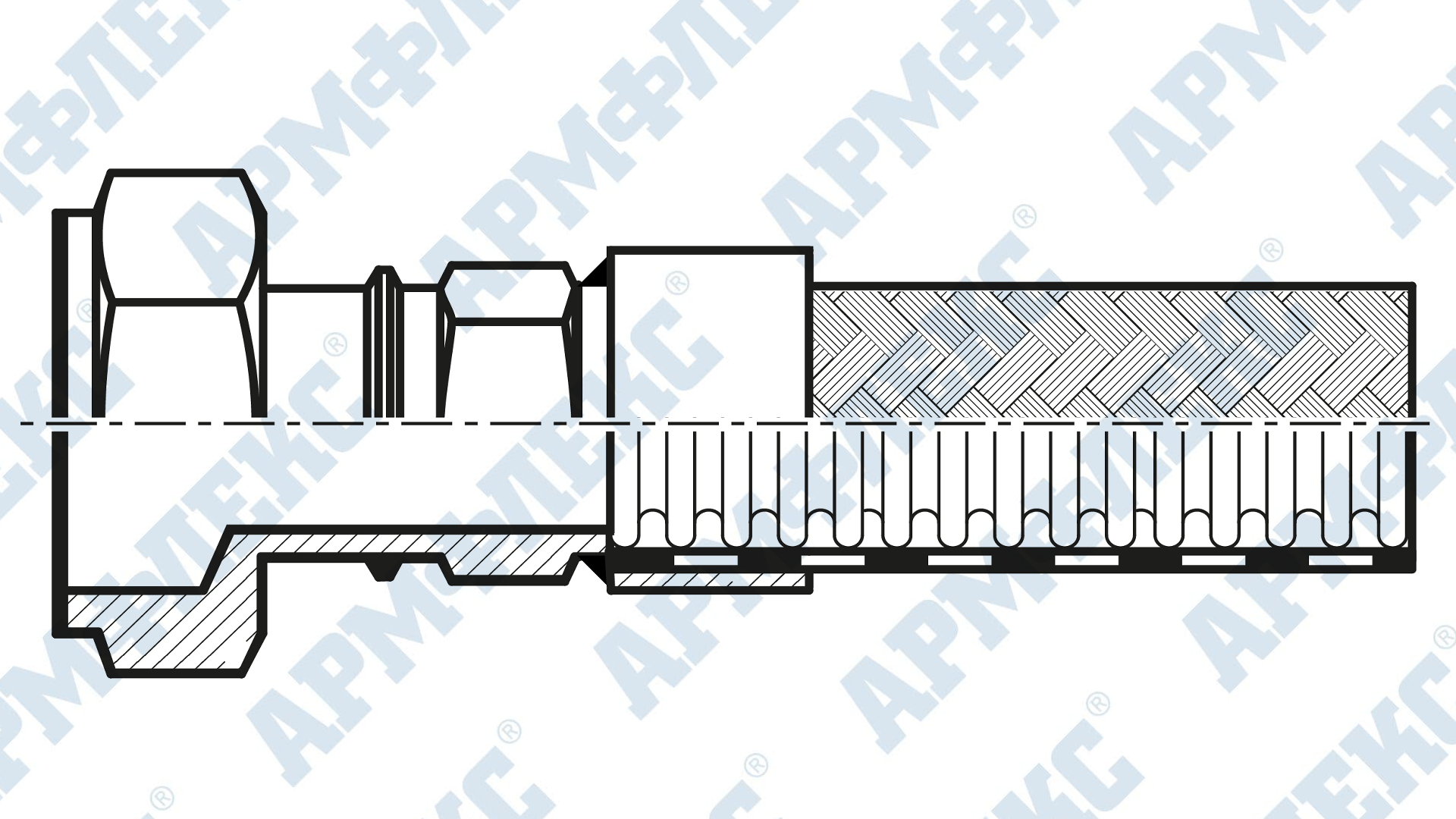

Чертеж металлорукава с муфтой внутренней цилиндрической резьбой под торцевое уплотнение, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной/лыски под ключ

5 - гайка

6 - прокладка

7 - муфта соединительная

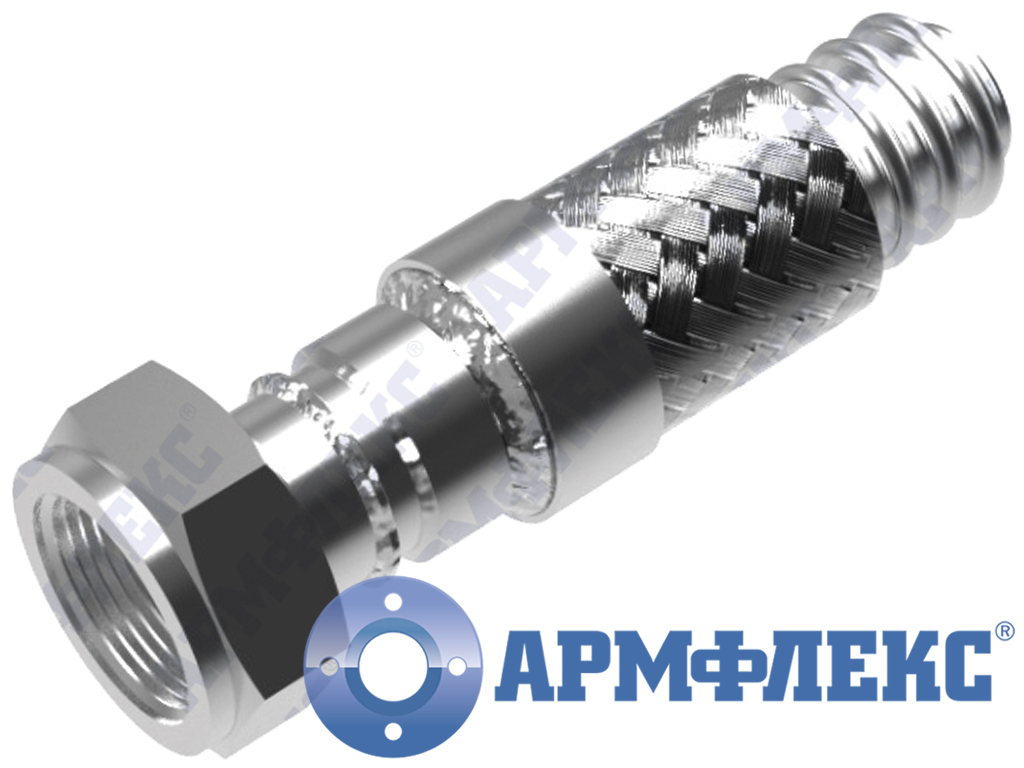

Металлорукав с муфтой внутренней цилиндрической резьбой под торцевое уплотнение, Армфлекс

Присоединительные размеры окончаний в соответствии с ГОСТ 6211-81 (BSPT, ISO 7/1, DIN 2999, DIN EN 10226, BS 21 (BS EN 10226-1), JIS B 0203-99, ГОСТ 6357-81 (BSPP, ISO 228, DIN EN 10226, DIN EN ISO 228, BS EN ISO 228, JIS B 0202-99), ГОСТ 24705-2004 (ISO 724:1993), ГОСТ 8724-2002 (ISO 261-98), комбинированное или специальное исполнение

DN от 6
до 100 мм

PN от вакуума
до 200 кг/см2

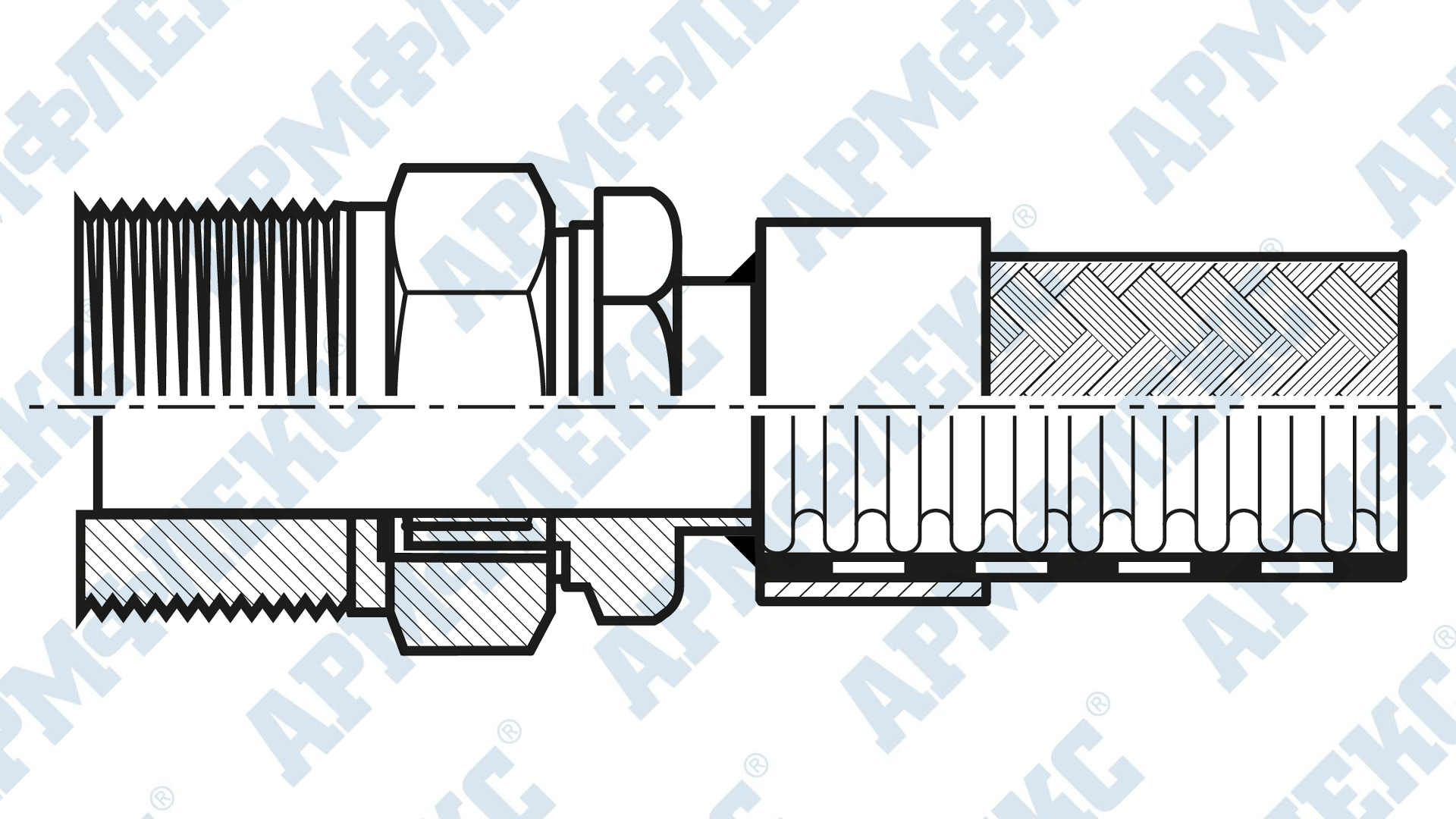

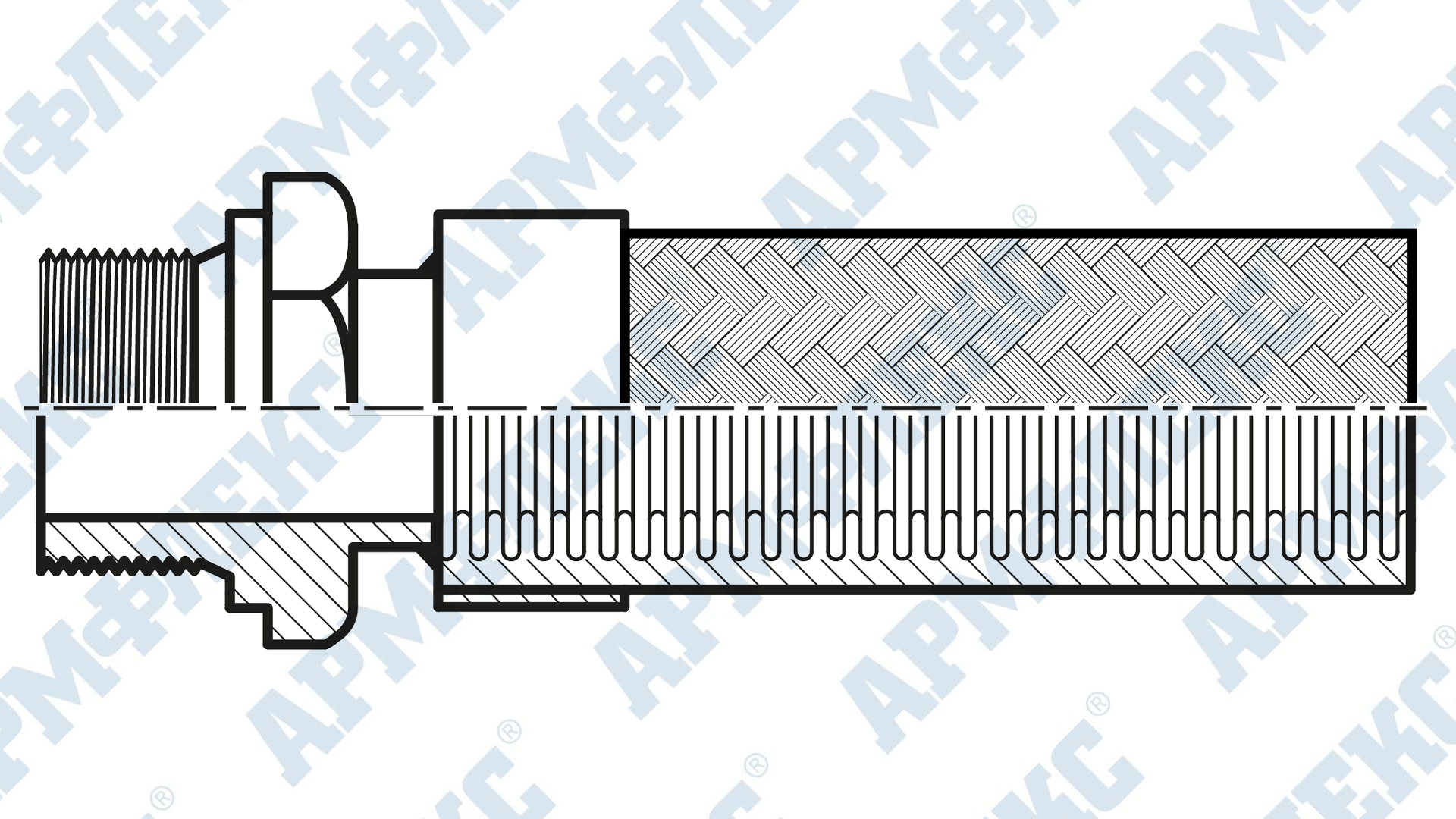

Чертеж металлорукава с муфтой с наружной трубной конической резьбой с конусным уплотнением (соединительный), Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной/лыски под ключ

5 - гайка

6 - муфта

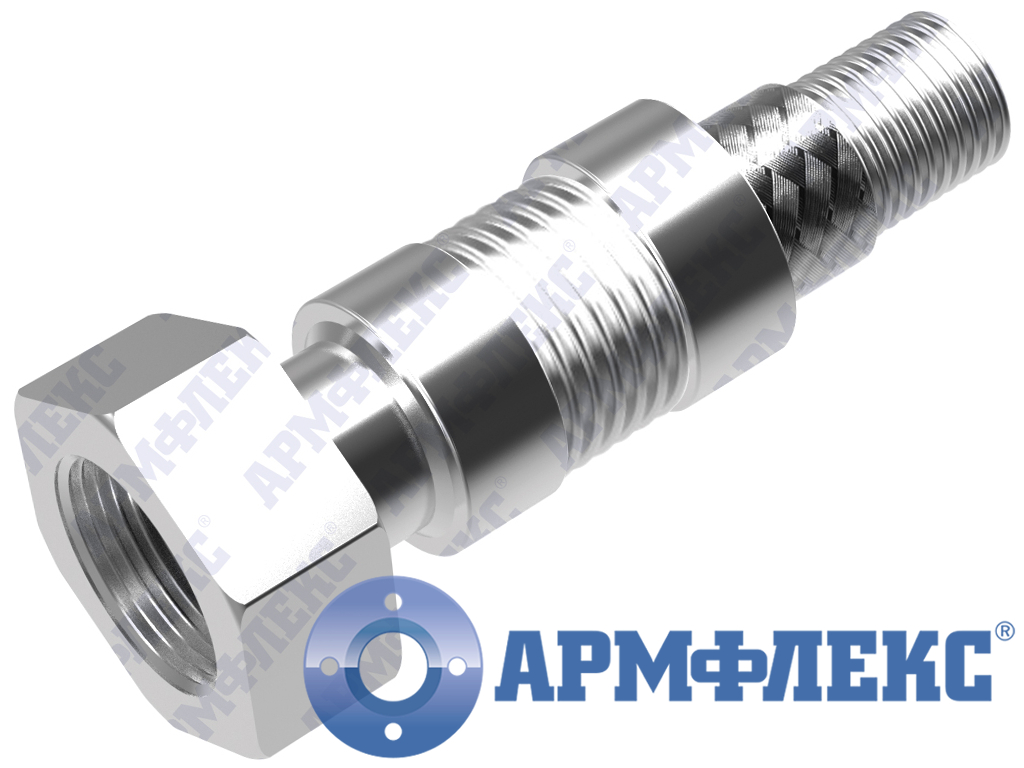

Металлорукав с муфтой с наружной трубной конической резьбой с конусным уплотнением (соединительный), Армфлекс

Присоединительные размеры окончаний в соответствии ГОСТ 6357-81, 6211-81, DIN 11851-2013, 405-3-1997, SMS 1145, комбинированное или специальное исполнение

DN от 6
до 100 мм

PN от вакуума
до 200 кг/см2

Чертеж металлорукава с муфтой молочной под приварку с конусным уплотнением штуцера, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - штуцер конический приварной

5 - гайка шлицевая

6 - прокладка

7 - штуцер под приварку

Металлорукав с муфтой молочной под приварку с конусным уплотнением штуцера, Армфлекс

Присоединительные размеры окончаний в соответствии с DIN EN 14420-7-2022 (DIN 2828), ГОСТ 6211-81 (BSPT, ISO 7/1, DIN 2999, JIS B 0203, BS 21 (BS EN 10226-1), DIN 11851-2013, DIN 405-3-1997, DIN SMS 1145, комбинированное или специальное исполнение

DN от 10
до 150 мм

PN от вакуума
до 130 кг/см2

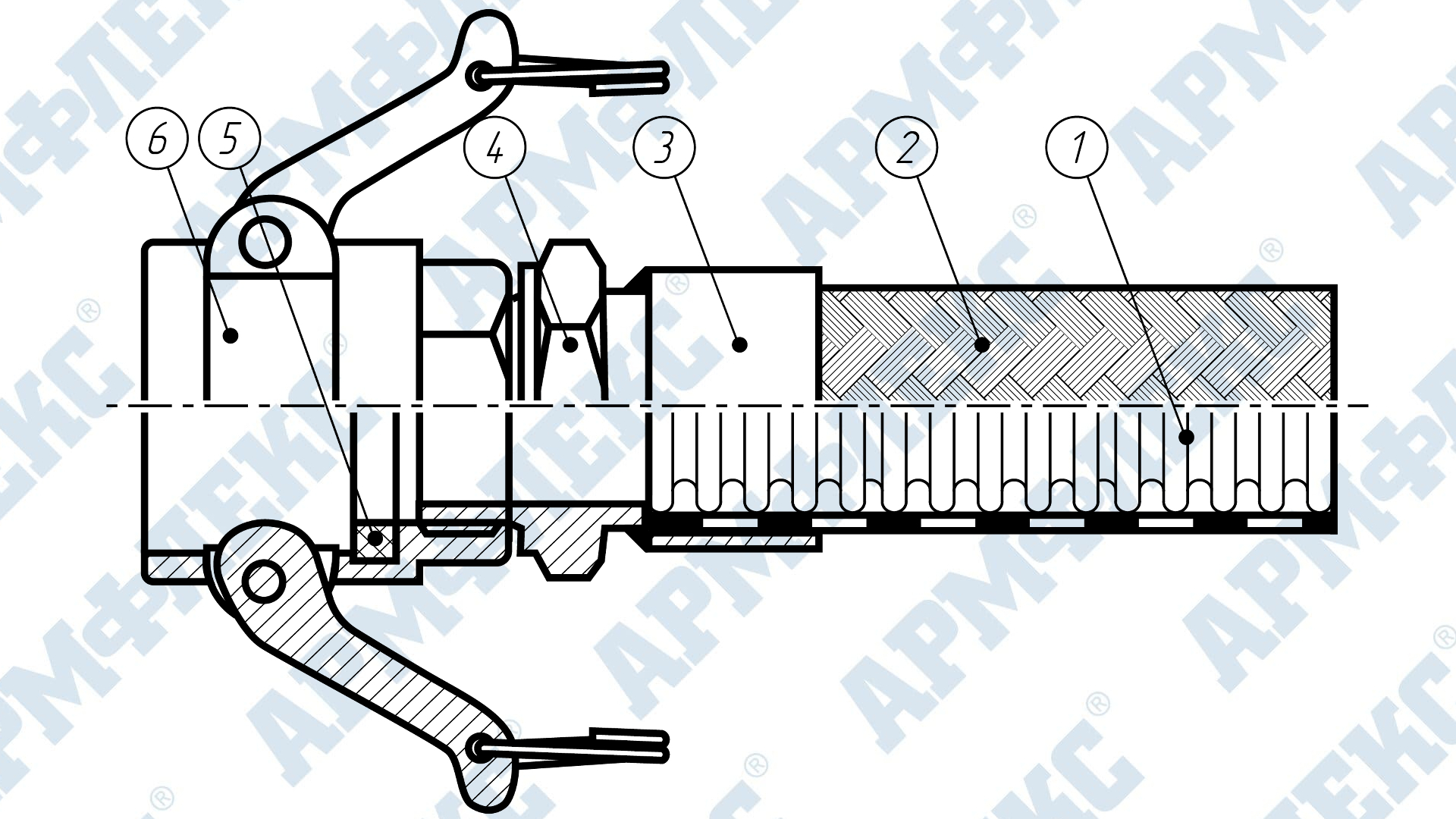

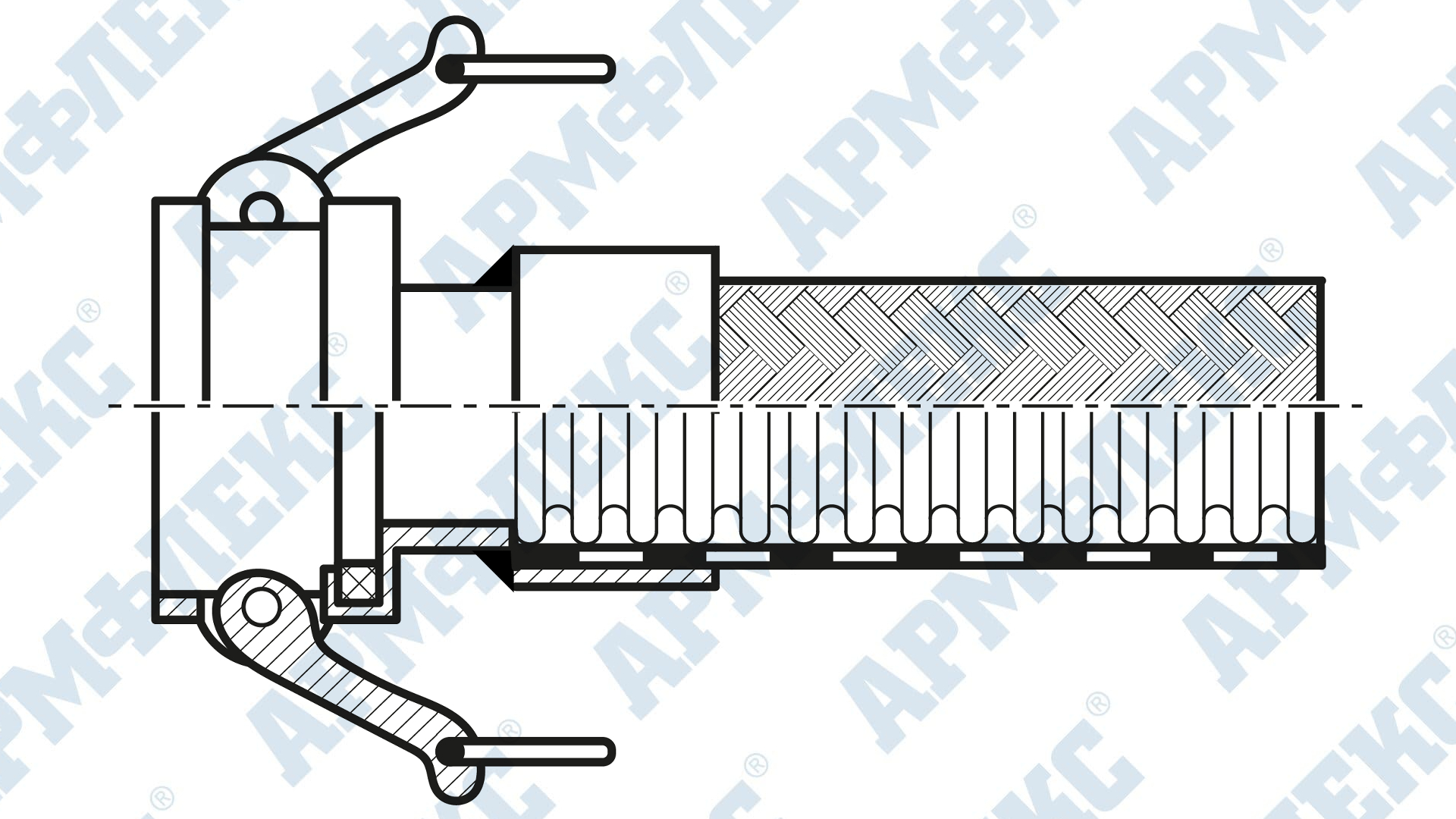

Чертеж металлорукава с быстроразъемным типом присоединения, Армфлекс

1 - сильфонная оболочка

2 - оплетка (исполнение однослойная, многослойная, без оплетки)

3 - обечайка

4 - ниппель приварной

5 - прокладка

6 - муфта Camlock

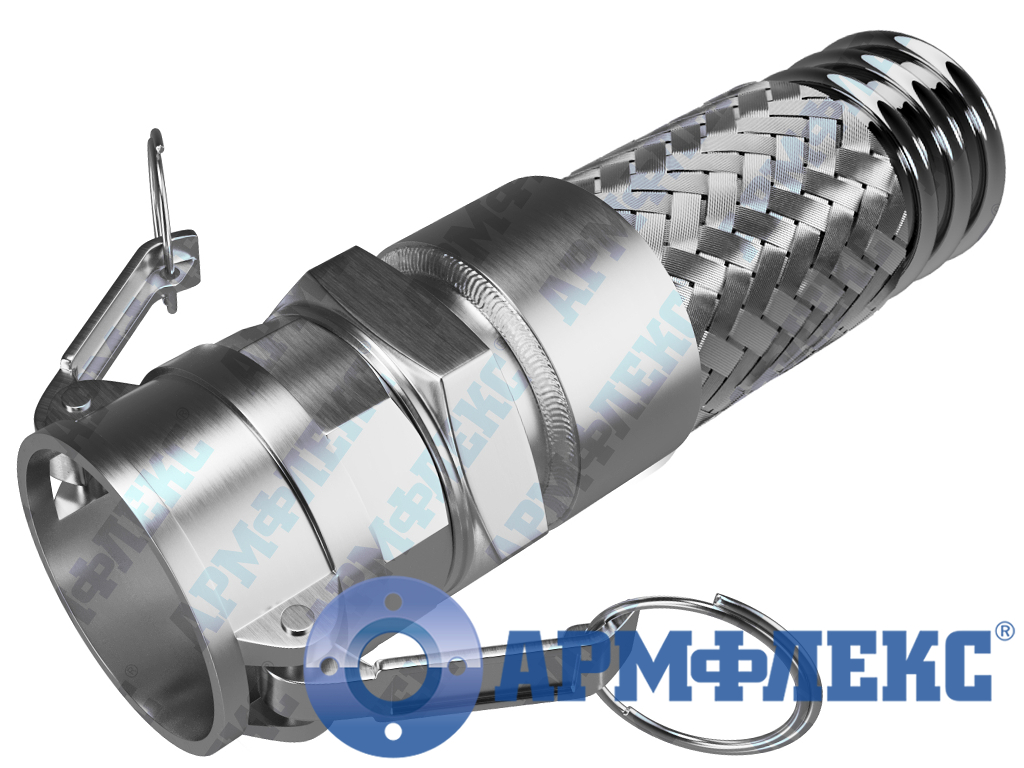

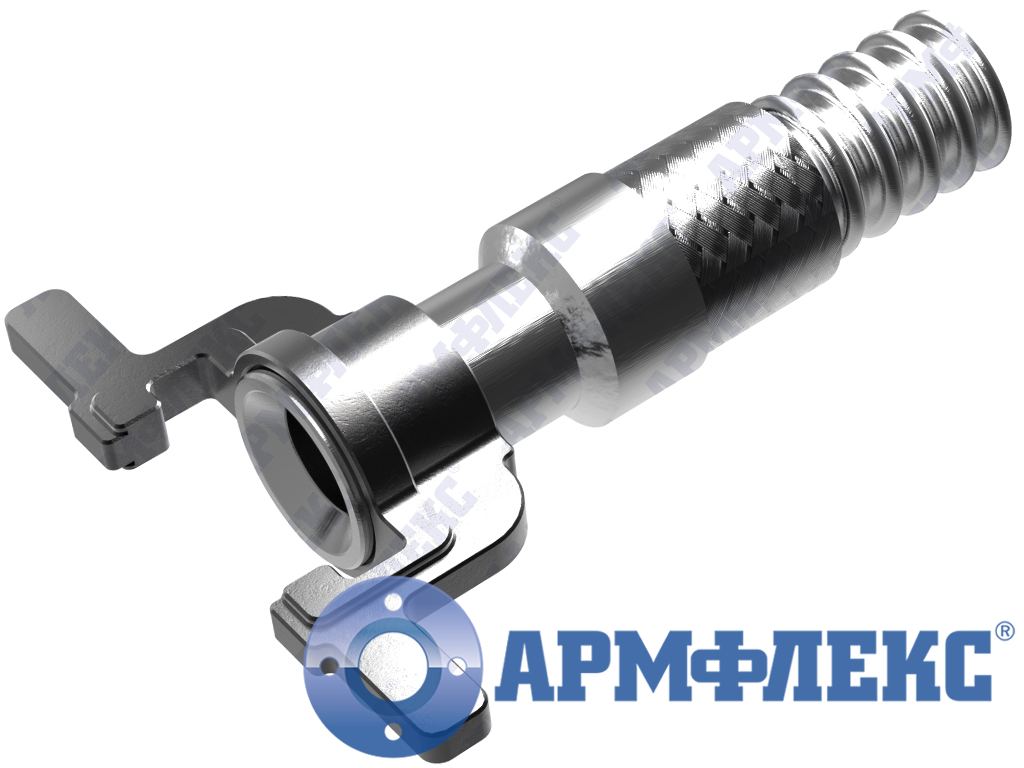

Металлорукав с быстроразъемным типом присоединения, Армфлекс

Также возможно производство присоединительной арматуры по чертежам и/или по техническим характеристикам заказчика.

В нашей компании можно приобрести герметичные металлорукава высокого давления со следующими характеристиками:

  • Номинальным диаметром DN: от 6 до 300 мм;

  • Номинальным давлением PN: от вакуума до 200 кг/см2;

  • С рабочей температурой T: от -260 до 700 С°;

  • Материал сильфона: 08Х18Н10, 03Х18Н11, 08Х16Н11М3, 03Х17Н14М3, 08Х18Н10Т и др.;

  • Материал присоединительной арматуры: латунь, бронза, чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08Х18Н10, 08Х16H11M3, 08X18Н10Т, 12Х18Н10Т;

  • С оболочкой (оплеткой): ПВХ, EPDM, NBR или нержавеющая сталь;

  • Для рабочих сред: вода, пар, нефтепродукты, газ, химические и криогенные среды и другие среды, неагрессивные к материалам металлорукава.

Контроль качества продукции осуществляется на всех стадиях производства. Начиная с контроля качества материала, из которого изготавливаются металлорукава из нержавеющей стали, до окончательного контроля уже готовой к продаже продукции. Для обеспечения надлежащей работоспособности устройства проходят испытания на: герметичность, стойкость к температурным воздействиям, вибропрочность, качество сварных швов и устойчивость к коррозии.

СИСТЕМА МАРКИРОВКИ МЕТАЛЛОРУКАВОВ ВЫСОКОГО ДАВЛЕНИЯ АРМФЛЕКС®

Герметичные металлорукава высокого давления маркируются в зависимости от: типа изделия, номинального диаметра и давления, наличия защитной оплетки, длины изделия, типа применяемой присоединительной арматуры.

Условное обозначение типов металлорукавов
  • МРВД ARM - металлорукав высокого давления стандартной гофровки
  • МРВД ARM ПВ - металлорукав высокого давления мелкой гофровки повышенной гибкости
  • МРВД ARM УС - металлорукав высокого давления стандартной гофровки, усиленный
  • МРВД ARM МН - металлорукав высокого давления стандартной гофровки, многослойный
  • МРВД ARM ТЭ - металлорукав высокого давления двойной термоизолирующий
  • МРВД ARM СП - металлорукав высокого давления со спиральной защитой
  • МРВД ARM УГ - металлорукав высокого давления с кольцевым усилением гофры
  • МРВД ARM УЗ - металлорукав высокого давления с усиленной защитной оплеткой
  • МРВД ARM УО - металлорукав высокого давления с усиленными окончаниями
  • МРВД ARM ВЭ - металлорукав высокого давления с внутренним экраном
  • МРВД ARM СВГ - металлорукав высокого давления системы выпуска газа
  • МРВ ARM - металлорукав вальцованный (внутренний экран типа МРВД ARM ВЭ)
  • МРВ ARM СВГ - металлорукав вальцованный системы выпуска газа
Условное обозначение присоединительной арматуры
  • П - патрубки под приварку
  • Ф - фланцевое соединение
  • Р - муфтовое (резьбовое) соединение
  • БРС - быстроразъемное соедиенение
Условное обозначение защитной оплетки
  • 01 - однослойная стальная опетка
  • 02 - двухслойная стальная оплетка
Условное обозначение внутренней футеровки фторопластом PTFE
  • ФП - футеровка

Условное
обозначение

МРВД ARM МН 125 -16 -1500 01 Ф
Тип изделия
Наименование производителя: "АРМФЛЕКС"
Тип рукава
Номинальный диаметр DN, от 6 до 300 мм
Номинальное давление PN, от вакуума до 200 кг/см2
Длина
Количество оплеток
Тип присоединительной арматуры

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ МЕТАЛЛОРУКАВОВ ВЫСОКОГО ДАВЛЕНИЯ:

МРВД ARM МН 125-16-1500/01 Ф - металлорукав высокого давления многослойный ARM (сокращенное название производителя) с номинальным диаметром DN - 125 мм, номинальным давлением PN - 16 кг/см2, стротельной длиной L - 1500 мм, в одной металлической оплетке. Тип присоединительной арматуры: Ф - фланцевый.

ОСНОВНЫЕ ИСПОЛНЕНИЯ МЕТАЛЛОРУКАВОВ ВЫСОКОГО ДАВЛЕНИЯ

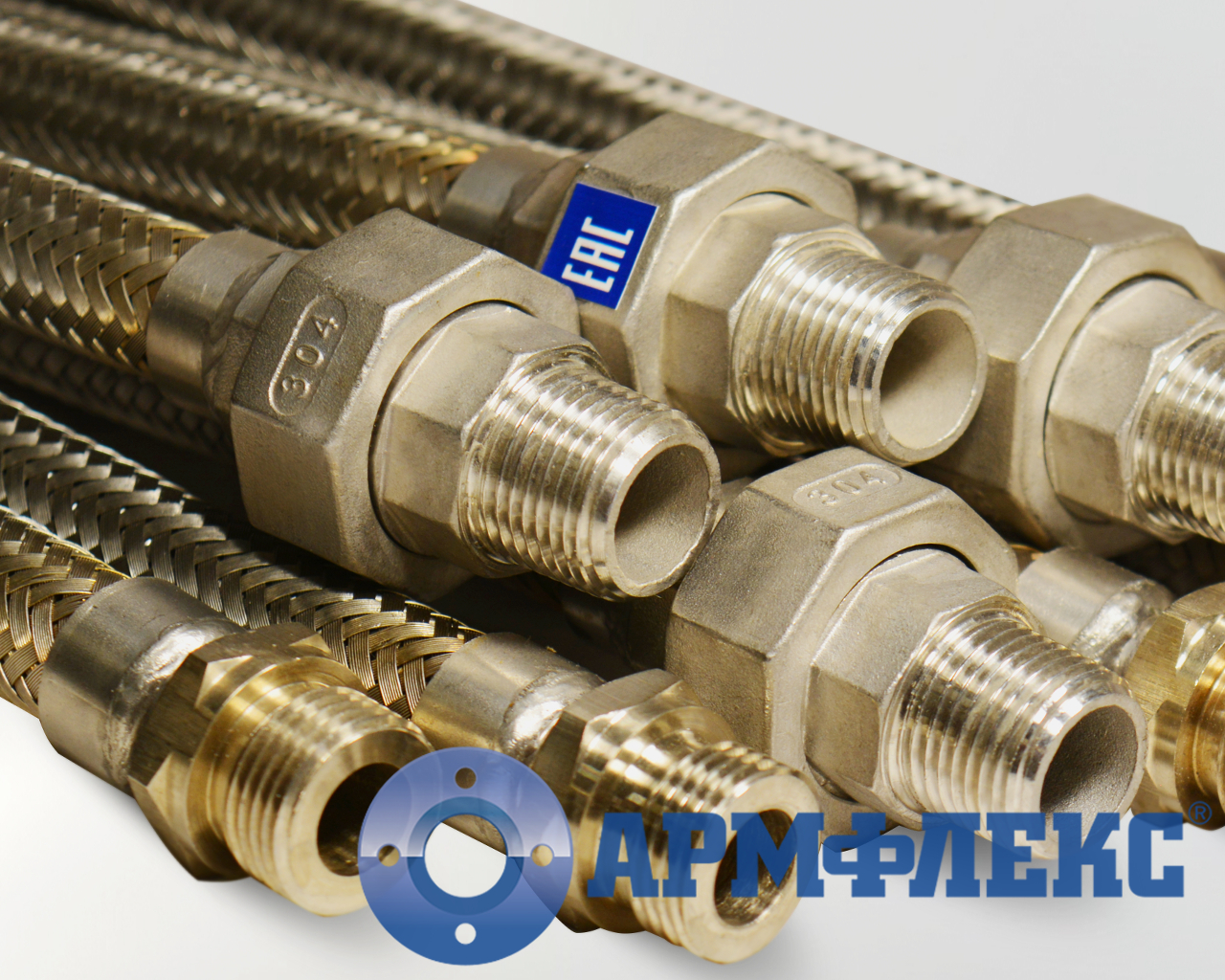

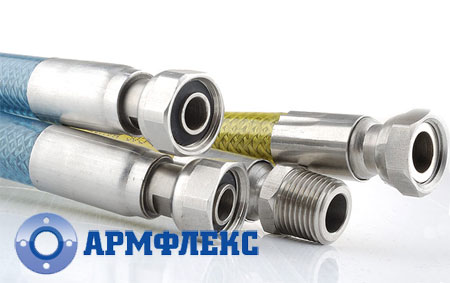

Металлорукава с резьбовым соединением, Армфлекс

Металлорукава изготавливаются в различных исполнениях, в зависимости от сферы применения, технических характеристик и условий работы. Продукция выпускается с различным шагом гофровки (узким, средним, широким) и присоединительной арматурой (под приварку, резьбовым, фланцевым и с быстроразъемными соединениями и др.). Производится металлорукав из разных марок нержавеющей стали. Так, если планируется использовать изделие в агрессивной среде, используют сталь устойчивую к коррозии. В случае эксплуатации оборудования при высоких температурах, применяют жаропрочную сталь.

Металлорукава герметичные с наружной резьбой, Армфлекс

Металлорукав в оплетке является полностью герметичным и имеет покрытие из одного или нескольких слоев защитной изоляции. Наличие оболочки зависит от рабочего давления, внешней среды и наличия механических воздействий. Продукцию также можно приобрести без концевой присоединительной арматуры, упакованную в бухты или определенной длины. Для осуществления монтажа важно определить оптимальную длину металлорукава. Если устройство слишком короткое или длинное, велика вероятность его повреждения. Необходимо учитывать предельно допустимые отклонения длины изделия.

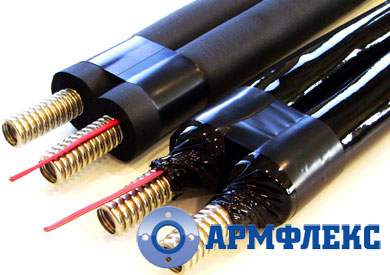

Металлорукава с присоединениями, Армфлекс

Выбор того или иного типа герметичного металлорукава из нержавеющей стали зависит от номинального диаметра и давления, числа нагрузочных циклов, частоты колебаний давления и его амплитуды, температуры, характера перемещения устройства, вибраций, нагрузки на кручение, стойкости к коррозиии и др. Все вышеперечисленные характеристики влияют и на срок службы данной продукции.

ОБЛАСТЬ ПРИМЕНЕНИЯ ГЕРМЕТИЧНЫХ МЕТАЛЛОРУКАВОВ

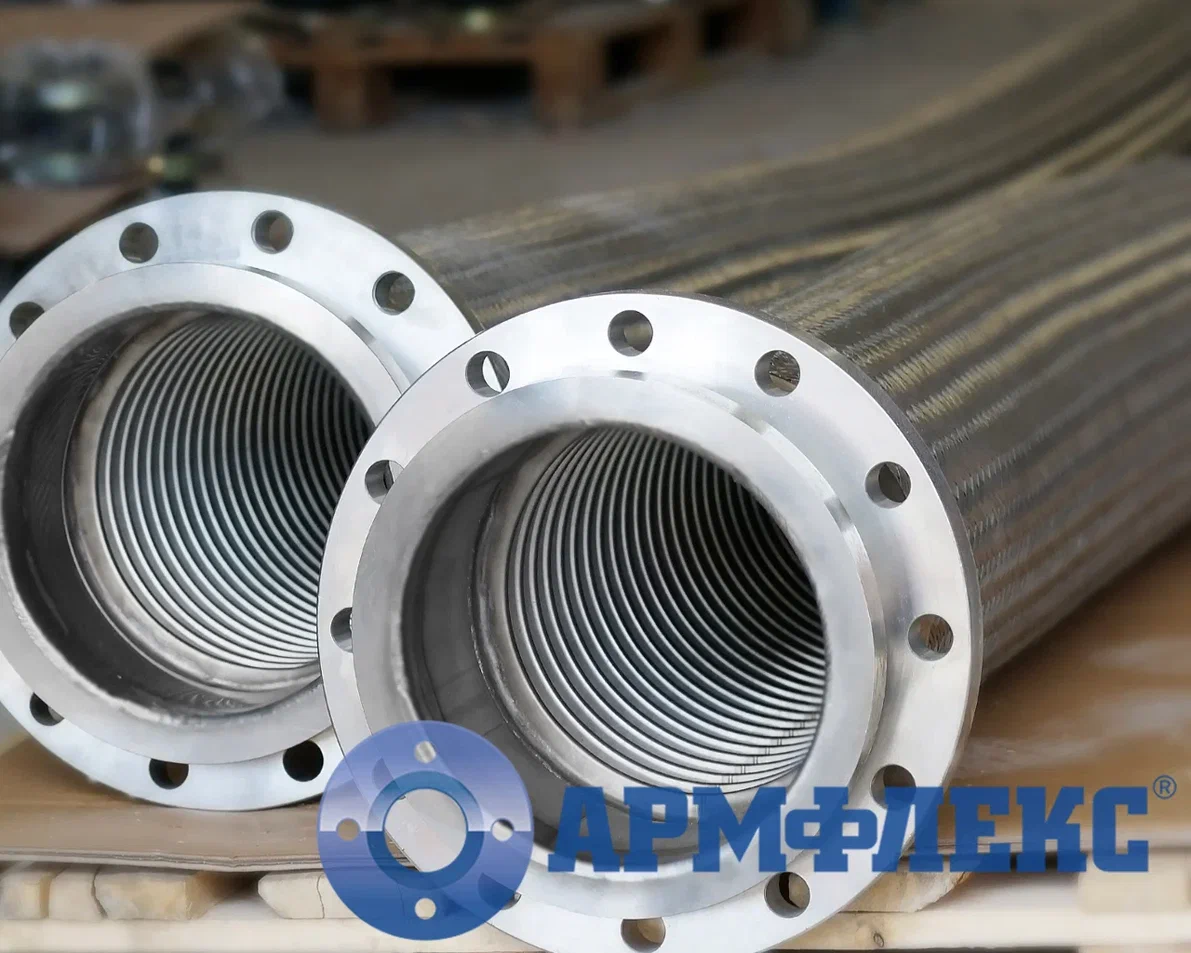

Металлорукава в оплетке фланцевые, Армфлекс

Металлорукава герметичные высокого давления используются в различных областях промышленности в качестве гибкого соединения трубопроводов и обородования. Используются в нефтегазовой, химической, энергетической и машиностроительной отрасли. Применяются при транспортировке: нефтепродуктов, выхлопных газов, природного газа, масел, слабых растворов кислот и щелочей, питьевой и технической воды, пара и др. Применяются при прокладке электрических кабелей, в системах кондиционирования, водоснабжения и отопления.
