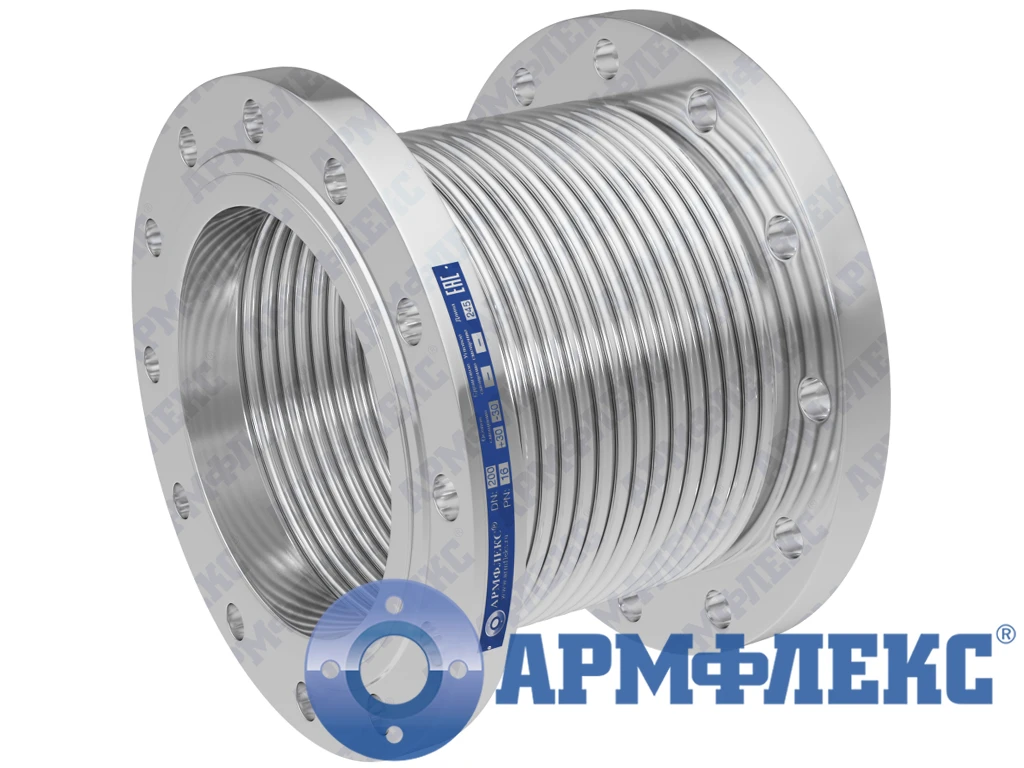

Компенсатор сильфонный осевой фланцевый: КСО АРМ 100-25-100 ФцнЭ, DN 100, PN 25, фланцы из стали 20 с антикоррозийным цинковым покрытием, с внутренним экраном
Технические характеристики
Номинальный диаметр DN, мм:
100
Номинальное давление PN, кг/см2:
25
Осевой ход, мм:
100 (+50;-50)
Материал сильфона:
нержавеющая сталь
Тип присоединительной арматуры:
фланцевый свободный
ГОСТ:
33259-2015
Материал фланцев:
сталь 20 с антикоррозийным цинковым покрытием
Описание и характеристики
Компенсатор сильфонный осевой используется для компенсации осевых перемещений трубопроводов и оборудования, возникающих при перепадах температуры и давления и устранения вибрационных нагрузок. Осевой компенсатор состоит из металлического сильфона и фланцевого соединения. Многослойный сильфон компенсатора выполнен из качественной нержавеющей стали. Фланцы изготовлены из прочных и устойчивых к коррозии материалов, обработаны антикоррозийным цинковым покрытием. Модели КСО АРМ ФЭ изготавливаются с внутренним защитным экраном, выполненным из нержавеющей стали, устойчивой к коррозии и обладающей повышенной сопротивляемостью окислительным процессам.
-
Номинальный диаметр DN, мм: 100;
-
Номинальное давление PN, кг/см2: 25;
-
Осевой ход, мм: 100 (+50;-50);
-
Материал сильфона: нержавеющая сталь;
-
Тип присоединительной арматуры: фланцевый свободный;
-
ГОСТ: 33259-2015;
-
Материал фланцев: сталь 20 с антикоррозийным цинковым покрытием ;
-
Кол-во рабочих циклов: до 1000 рабочих циклов;
-
Исполнение: внутренний экран;
-
Производитель: Армфлекс;
-
Рабочая температура: от -40 до 425 С°;
-
Рабочая среда: вода, пар, газ, нефтепродукты и другие среды, неагрессивные к материалу компенсатора;
-
Область применения: компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок;
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
СИЛЬФОННЫХ ПРИВАРНЫХ КСО АРМ Ф
Возможность исполнения сильфонного компенсатора
с поворотными (свободными) и приварными фланцами
Фланцы в соответствии с ГОСТ 33259-2015 и по запросу клиента
Большой выбор материалов стали фланцев:
Ст. 20, Ст3сп, 09Г2С, 03Х17Н14М3, ОЗХ18Н11, 08Х16Н11МЗ, 08Х17Н13М2,
О8Х17Н1ЗМ2Т, 08Х18Н10, 08Х18Н1ОТ, 10Х23Н18, 20Х23Н13, 20Х23Н18
Несколько вариантов покрытий присоединительных элементов:
Антикоррозийное гальваническое цинковое покрытие /
Антикоррозийное лакокрасочное покрытие
1000 циклов
на полный рабочий ход
на полный рабочий ход
PN от вакуума
до 40 кг/см2
до 40 кг/см2
DN от 25
до 2400 мм
до 2400 мм
Т, от -220
до +950°С
до +950°С
строительная длина
по запросу клиента
по запросу клиента
наличие
на складе
на складе
возможность комплектации компенсатора
защитным кожухом, внутренним экраном,
ограничительной, направляющей арматурой
защитным кожухом, внутренним экраном,
ограничительной, направляющей арматурой
Продукция компании ООО «Армфлекс» сертифицирована и соответствуетдействующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов
Многослойный сильфон
выполнен из качественной
нержавеющей стали
Многослойный сильфон изготовлен
в соответствии с ГОСТ 32935-2014
Большой выбор материалов сильфона:
08Х18Н10, 08Х18Н10Т, 08Х17Н13M2,
20Х23Н13, 20Х23Н18
Возможность исполнения сильфонного
компенсатора с внутренней футеровкой PTFE
область применения
- компенсация перемещений
(возможности компенсации осевого
сжатия и расширения, бокового
и углового отклонения) - снятие вибрационных нагрузок
- различные трубопроводы,
газоходы - двигатели, комрессоры, насосы,
другое промышленное
оборудование
В нашей компании можно приобрести сильфонные компенсаторы c фланцевым соединением из наличия на складе или заказать изготовление по Вашим техническим требованиям.
Для уточнения сроков изготовления и стоимости Вы можете обратиться в отдел продаж нашей компании по телефону:
8 (800) 775-77-08 Звонок по России
бесплатный
+7 (495) 723-73-31 Звонки из России
и заграницы
+7 (916) 722-02-71 Мобильная связь
Отправить заявку на электронную почту: pro@armfleks.ru
Осуществляем доставку компенсаторов по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.
