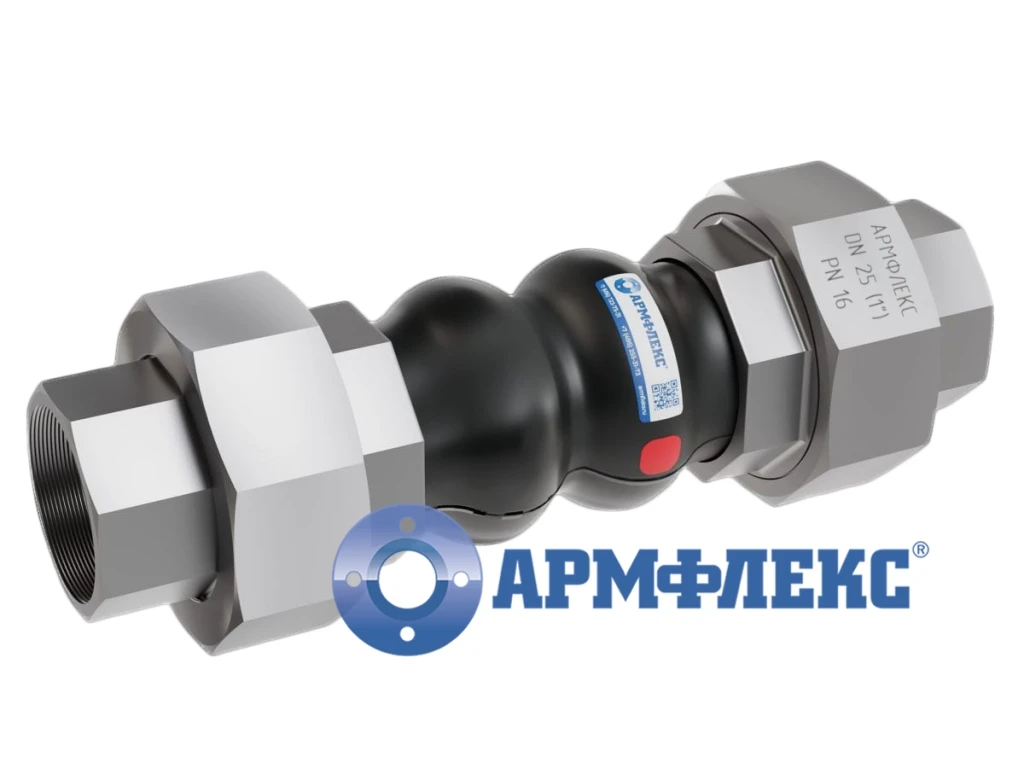

Компенсатор резиновый резьбовой (муфтовый): КР ARM 15-16-50/40/30 М EPDM, DN 15 мм, PN 16 кг/см², L - 193 мм
Описание и характеристики
-
Номинальный диаметр DN, мм: 15;
-
Номинальное давление PN, кг/см2: 10, 16;
-
Осевой ход, мм: 50(+20;-30);
-
Сдвиг, мм: 40(+20;-20);
-
Поворот, гр.: 30(+15;-15);
-
Строительная длина L, мм: 193;
-
Материал сильфона: EPDM;
-
Тип присоединительной арматуры: муфтовый;
-
Материал присоединительной арматуры: чугун;
-
Кол-во рабочих циклов: до 1000 рабочих циклов;
-
Исполнение: стандартное;
-
Производитель: Армфлекс;
-
Рабочая температура: от -40 до 110 С°;
-
Рабочая среда: техническая вода, слабые растворы щелочей и кислот и другие среды, неагрессивные к материалу резинового компенсатора;
-
Область применения: компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок;
-
Вес, кг: 0,6;
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
РЕЗИНОВЫХ МУФТОВЫХ КР ARM М
рабочих циклов
до 25 кг/см2
до 80 мм
до +150°С
по запросу клиента
на складе
компенсатора армирующим
кольцом
Продукция компании ООО «Армфлекс» сертифицирована и соответствует действующим требованиям, установленным национальными и межгосударственными стандартами, имеет необходимый пакет документов
Присоединительные размеры и толщина
муфтового соединения в соответствии
ГОСТ 6211-81 и по запросу клиента
Большой выбор материалов стали:
Ст. 20, Ст3сп, чугун, 09Г2С, 03Х17Н14М3,
ОЗХ18Н11, 08Х16Н11МЗ, 08Х17Н13М2,
ОВХ17Н1ЗМ2Т, 08Х18Н10, 08Х18Н1ОТ,
10Х23Н18, 20Х23Н13, 20Х23Н18
Несколько вариантов покрытий
присоединительных элементов:
Антикоррозийное лакокрасочное покрытие/
Антикоррозийное цинковое покрытие
Внутренний армирующий корд
(сетка полиамид-нейлона/
армирование кевларом
(параарамидное волокно)
Внутреннее
армирующее кольцо
усиливает сопряжение
каркаса сильфона
и муфты
Сильфон выполнен
из качественной износостойкой резины
по технологии послойного нанесения
Большой выбор материалов сильфона:
ЕРDМ, NBR, HNBR, CIIR, IIR, VIТON
(FKM, FPM), HYPALON (CSM), NR, NEOPREN
(CR), SBR, BR, футеровка PTFE (фторопластом),
3-х слойный (ЕРDМ, NBR, PTFE) и др.
В нашей компании можно приобрести резиновые антивибрационные компенсаторы из наличия на складе или заказать изготовление по Вашим техническим требованиям.
Для уточнения сроков изготовления и стоимости Вы можете обратиться в отдел продаж нашей компании по телефону:
8 (800) 775-77-08 Звонок по России
бесплатный
+7 (495) 723-73-31 Звонки из России
и заграницы
+7 (916) 722-02-71 Мобильная связь
Отправить заявку на электронную почту: pro@armfleks.ru
Осуществляем доставку компенсаторов по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.
