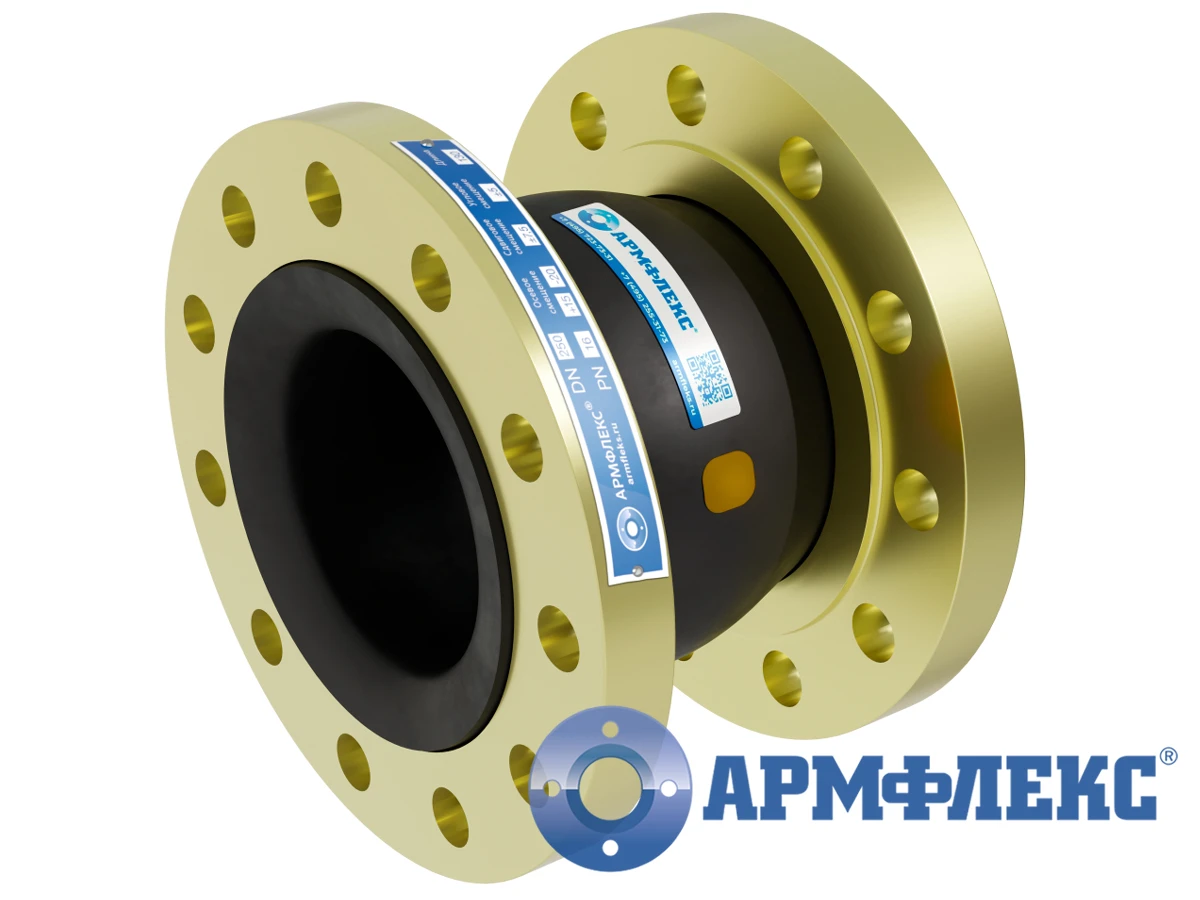

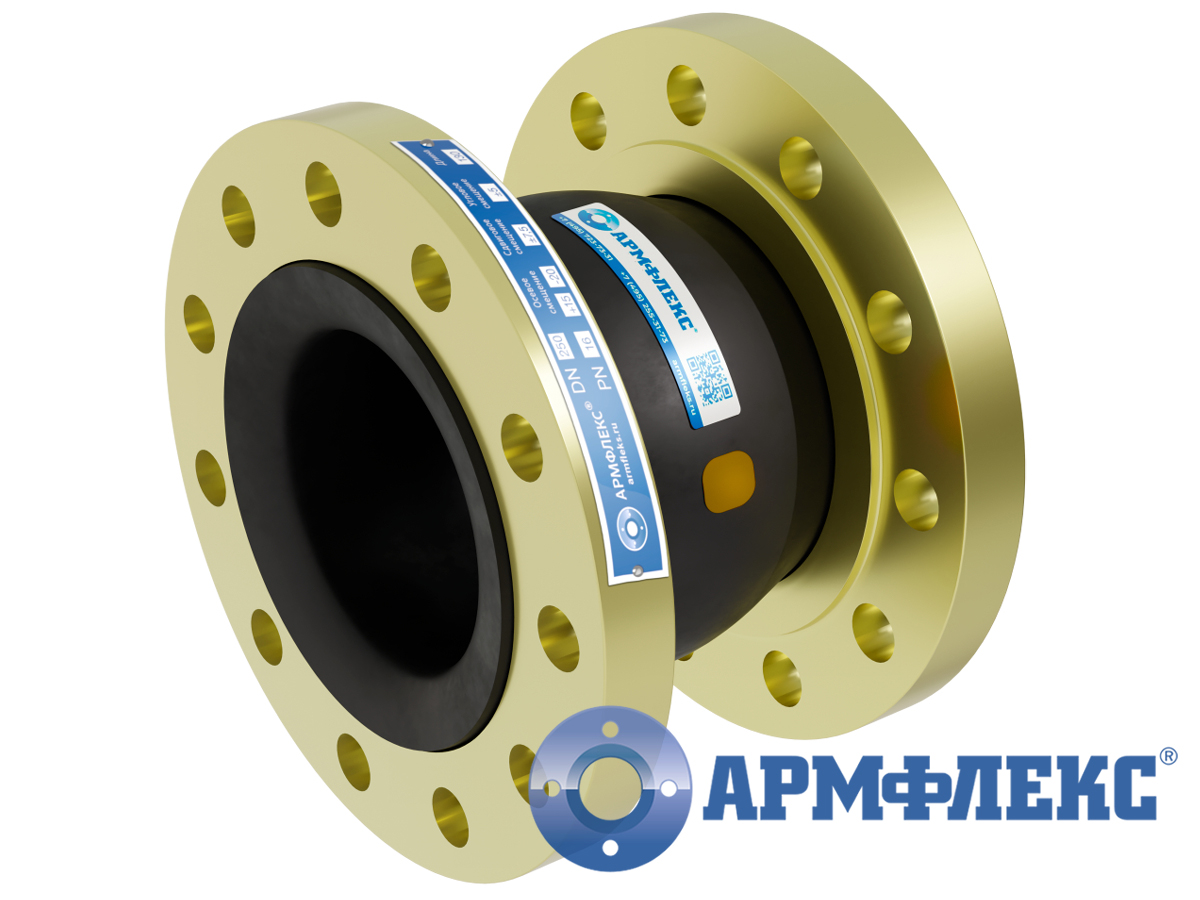

Компенсатор резиновый фланцевый: КР АРМ 100-25-60/30/20 Фцн NBR, DN 100 мм, PN 25 кг/см², L - 150 мм, фланцы из стали 20 с антикоррозийным цинковым покрытием
Описание и характеристики
-
Номинальный диаметр DN, мм: 100;
-
Номинальное давление PN, кг/см2: 25;
-
Осевой ход, мм: 60(+30;-30);
-
Сдвиг, мм: 30;
-
Поворот, гр.: 20;
-
Строительная длина L, мм: 150;
-
Материал сильфона: NBR;
-
Тип присоединительной арматуры: фланцевый свободный;
-
ГОСТ: 33259-2015;
-
Материал фланцев: сталь 20 с антикоррозийным цинковым покрытием ;
-
Кол-во рабочих циклов: до 3000 рабочих циклов;
-
Исполнение: стандартное;
-
Производитель: Армфлекс;
-
Рабочая температура: от -30 до 70 С°;
-
Рабочая среда: нефтепродукты, масла и другие среды, неагрессивные к материалу резинового компенсатора;
-
Область применения: компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок;
-
Вес, кг: 11,2;
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
РЕЗИНОВЫХ ФЛАНЦЕВЫХ КР АРМ Ф
рабочих циклов
до 25 кг/см2
до 1200 мм
до +150°С
по запросу клиента
на складе
компенсатора защитным
кожухом, внутренним
экраном, ограничительной,
направляющей арматурой,
опорным кольцом
Продукция компании ООО «Армфлекс» сертифицирована и соответствуетдействующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов
Присоединительные размеры и толщина
свободных (поворотных) фланцев в соответствии
ГОСТ 33259-2015 и по запросу клиента
Большой выбор материалов стали фланцев:
Ст. 20, Ст3сп, чугун, 09Г2С, 03Х17Н14М3, 03Х18Н11,
08Х16Н11М3, 08Х17Н13М2, 08Х17Н13М2Т, 08Х18Н10,
08Х18Н10Т, 10Х23Н18, 20Х23Н13, 20Х23Н18
Несколько вариантов покрытий
присоединительных элементов:
Антикоррозийное лакокрасочное покрытие/
Антикоррозийное гальваническое цинковое
покрытие
Внутренний армирующий корд (сетка полиамид-
нейлона/ армирование кевларом (параарамидное
волокно)
Внутреннее
армирующее кольцо
усиливает сопряжение
каркаса сильфона
и фланца
Сильфон выполнен
из качественной износостойкой резины
по технологии послойного нанесения
Большой выбор материалов сильфона: ЕРDМ, NBR,
HNBR, CIIR, IIR, VIТON (FKM, FPM), HYPALON (CSM),
NR, NEOPREN (CR), SBR, BR, EPR, футеровка PTFE
(фторопластом), 3-х слойный (ЕРDМ, NBR, PTFE) и др.
В нашей компании можно приобрести резиновые антивибрационные компенсаторы из наличия на складе или заказать изготовление по Вашим техническим требованиям.
Для уточнения сроков изготовления и стоимости Вы можете обратиться в отдел продаж нашей компании по телефону:
8 (800) 775-77-08 Звонок по России
бесплатный
+7 (495) 723-73-31 Звонки из России
и заграницы
+7 (916) 722-02-71 Мобильная связь
Отправить заявку на электронную почту: pro@armfleks.ru
Осуществляем доставку компенсаторов по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.
