Компенсатор фторопластовый: КФ ARM 32-10-8/12/20 Ф PTFE, L - 68
Описание и характеристики
-
Номинальный диаметр DN, мм: 32;
-
Номинальное давление PN, кг/см2: 10;
-
Количество гофр: 5;
-
Осевой ход, мм: 8;
-
Сдвиг, мм: 12;
-
Поворот, гр.: 20;
-
Строительная длина L, мм: 68;
-
Материал сильфона: PTFE;
-
Тип присоединительной арматуры: фланцевый свободный;
-
Материал присоединительной арматуры: сталь 20;
-
Кол-во рабочих циклов: до 1000 рабочих циклов;
-
Исполнение: ограничительная арматура;
-
Материал ограничительной арматуры: сталь 20;
-
Рабочая температура: от -40 до 120 С°;
-
Рабочая среда: кислоты, химические реагенты и другие среды, неагрессивные к материалу фторопластового компенсатора;
-
Область применения: компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок;
-
Вес, кг: 2,3;
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
ФТОРОПЛАСТОВЫХ PTFE ФЛАНЦЕВЫХ КФ ARM ФОКА
Присоединительные размеры и толщина свободных (поворотных)
фланцев в соответствии ГОСТ 33259-2015 и по запросу клиента
Большой выбор материалов стали фланцев: Ст. 20, Ст3сп,
чугун, 09Г2С, 03Х17Н14М3, ОЗХ18Н11, 08Х16Н11МЗ, 08Х17Н13М2,
08Х17Н1ЗМ2Т, 08Х18Н10, 08Х18Н1ОТ, 10Х23Н18, 20Х23Н13, 20Х23Н18
Несколько вариантов покрытий присоединительных элементов:
Антикоррозийное лакокрасочное покрытие/
Антикоррозийное гальваническое цинковое покрытие
рабочих циклов
до 16 кг/см2
до 1200 мм
до +180°С
по запросу клиента
на складе
защитным кожухом, внутренним экраном,
ограничительной, направляющей арматурой
опорным кольцом, защитной оплёткой
Продукция компании ООО «Армфлекс» сертифицирована и соответствуетдействующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов
Армирующие кольца
предотвращают деформацию
компенсатора, усиливают
прочность конструкции
Ограничительные шпильки
повышают надёжность и контроль
деформации компенсатора
Сильфон выполнен из качественного
износостойкого полимера фторопласта
(политетрафторэтилен, тефлон, PTFE, ПТФЭ).
Возможно исполнение электропроводящего
сильфона PTFE с графитом
Основные свойства полимера PTFE:
— высокая химическая стойкость
— низкий коэффициент трения
— полная неспособность к водопоглащению
— стойкость к воздействию
высоких и низких температур
В нашей компании можно приобрести фторопластовые PTFE (ПТФЭ) компенсаторы из наличия на складе или заказать изготовление по Вашим техническим требованиям.
Для уточнения сроков изготовления и стоимости Вы можете обратиться в отдел продаж нашей компании по телефону:
8 (800) 775-77-08 Звонок по России
бесплатный
+7 (495) 723-73-31 Звонки из России
и заграницы
+7 (916) 722-02-71 Мобильная связь
Отправить заявку на электронную почту: pro@armfleks.ru
Осуществляем доставку компенсаторов по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.
| Компенсатор фторопластовый: КФ ARM 32-10-13/6/14 Ф PTFE, L - 46 | 32 | Array | 3 | 13 | 6 | 14 | 46 | PTFE | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | сталь 20 | КФ ARM 32-10-13/6/14 Ф PTFE, L - 46 | /tools/include/mark-kf.php | от -40 до 120 С° | кислоты, химические реагенты и другие среды, неагрессивные к материалу фторопластового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 2,2 | заказная | ||
| Компенсатор фторопластовый: КФ ARM 32-10-6/3/7 Ф PTFE, L - 35 | 32 | Array | 2 | 6 | 3 | 7 | 35 | PTFE | фланцевый свободный | сталь 20 | до 1000 рабочих циклов | Array | Под заказ | сталь 20 | КФ ARM 32-10-6/3/7 Ф PTFE, L - 35 | /tools/include/mark-kf.php | от -40 до 120 С° | кислоты, химические реагенты и другие среды, неагрессивные к материалу фторопластового компенсатора | компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 2 | заказная | ||
| Компенсатор для отопления: КСОТ ARM 32-16-50 РКЭ, L - 260 | 32 | Array | 50 (+20;-30) | 260 | нержавеющая сталь | резьбовой | сталь 20 | до 1000 рабочих циклов | Array | В наличии | сталь 20 | сталь 20 | Сталь 20 | КСОТ ARM 32-16-50 РКЭ, L - 260 | /tools/include/mark-ksotm-rez.php | от -40 до 250 С° | вода, пар | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 5 680.00 | ||||
| Компенсатор для отопления: КСОТ ARM 32-16-50 РКЭ, L - 350 | 32 | Array | 50 (+5;-45) | 350 | нержавеющая сталь | резьбовой | сталь 20 | до 1000 рабочих циклов | Array | В наличии | сталь 20 | сталь 20 | Сталь 20 | КСОТ ARM 32-16-50 РКЭ, L -350 | /tools/include/mark-ksotm-rez.php | от -40 до 250 С° | вода, пар | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 5 880.00 | ||||

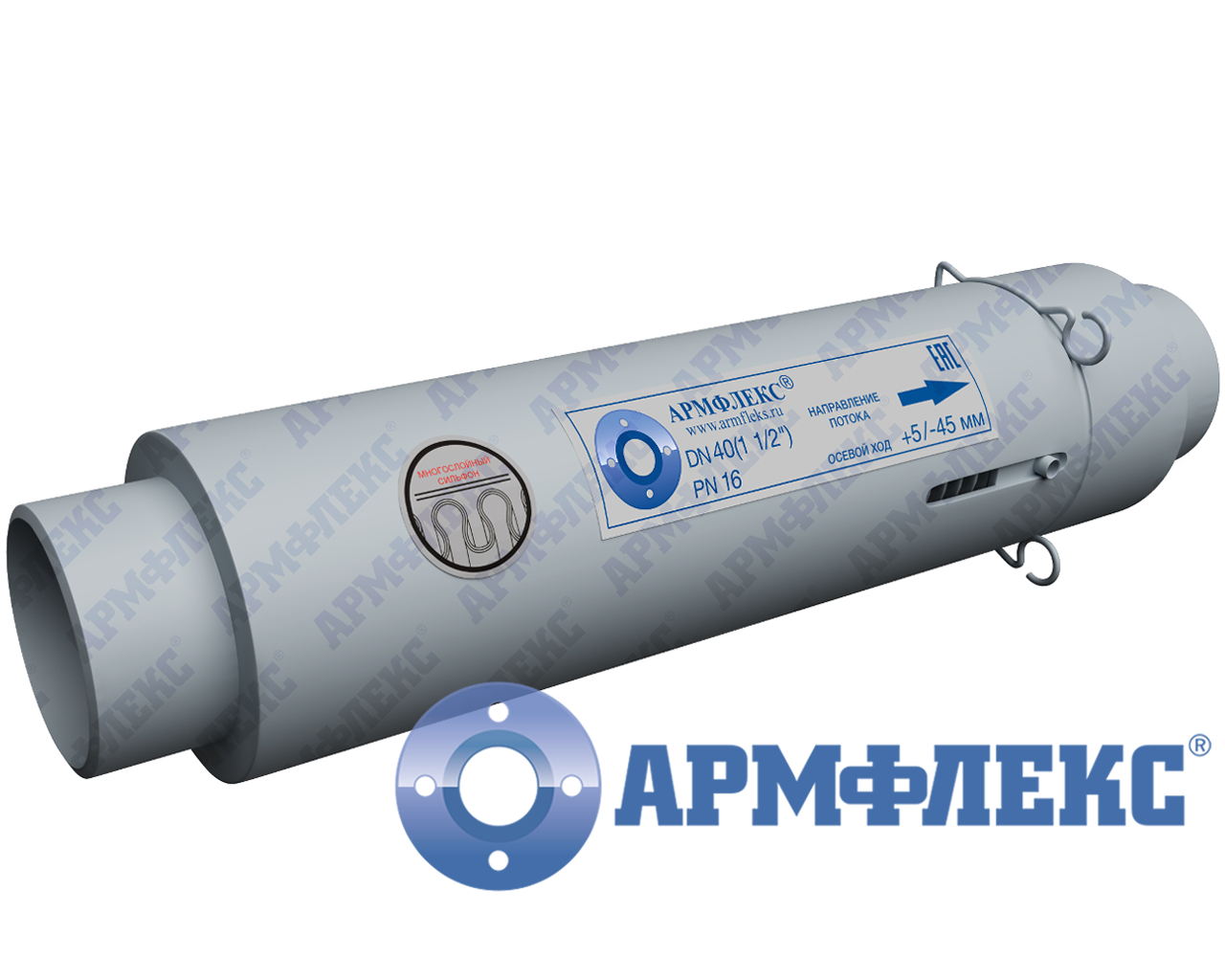

| Компенсатор для отопления: КСОТМ ARM 32-16-50 ПКЭ, L - 350 | 32 | Array | 50 (+5;-45) | 350 | нержавеющая сталь | патрубки под приварку | сталь 20 | до 1000 рабочих циклов | Array | В наличии | сталь 20 | сталь 20 | Сталь 20 | КСОТМ ARM 32-16-50 ПКЭ, L - 350 | /tools/include/mark-ksotm.php | от -40 до 250 С° | вода, пар | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 8 450.00 | ||||

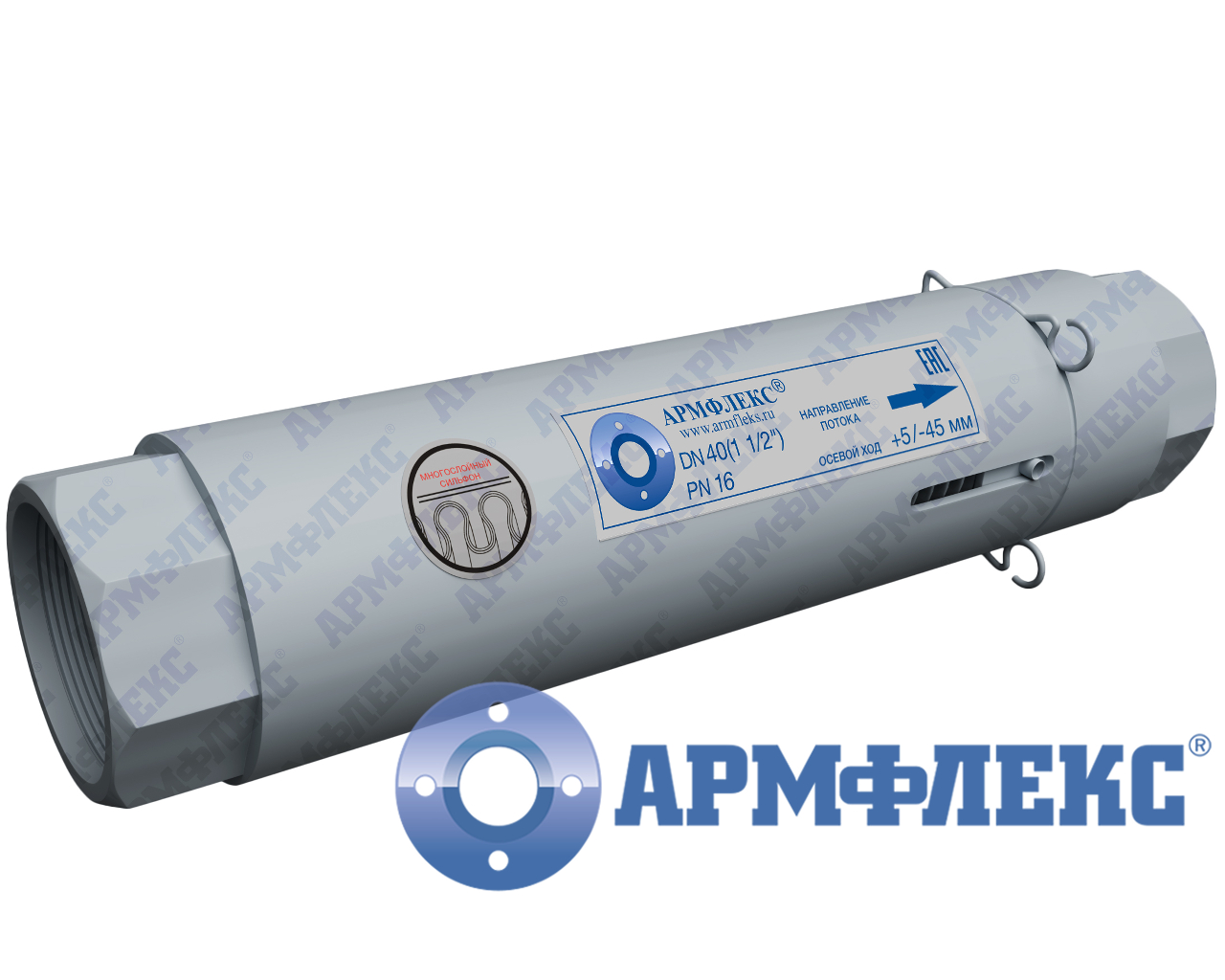

| Компенсатор для отопления: КСОТМ ARM 32-16-50 РКЭ, L - 350 | 32 | Array | 50 (+5;-45) | 350 | нержавеющая сталь | резьбовой | сталь 20 | до 1000 рабочих циклов | Array | В наличии | сталь 20 | сталь 20 | Сталь 20 | КСОТМ ARM 32-16-50 РКЭ, L - 350 | /tools/include/mark-ksotm-rez.php | от -40 до 250 С° | вода, пар | компенсация осевых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок | 9 580.00 | ||||
