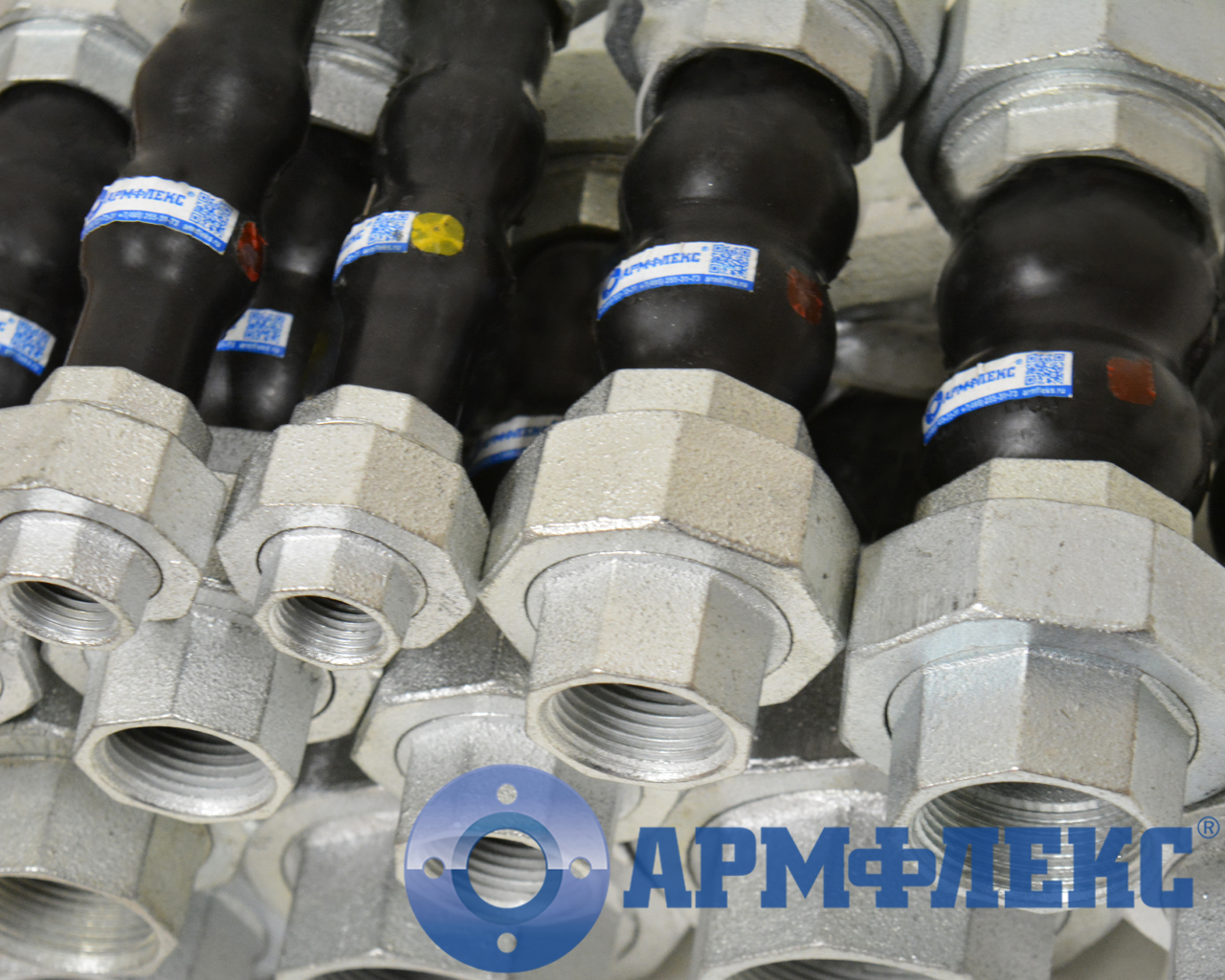

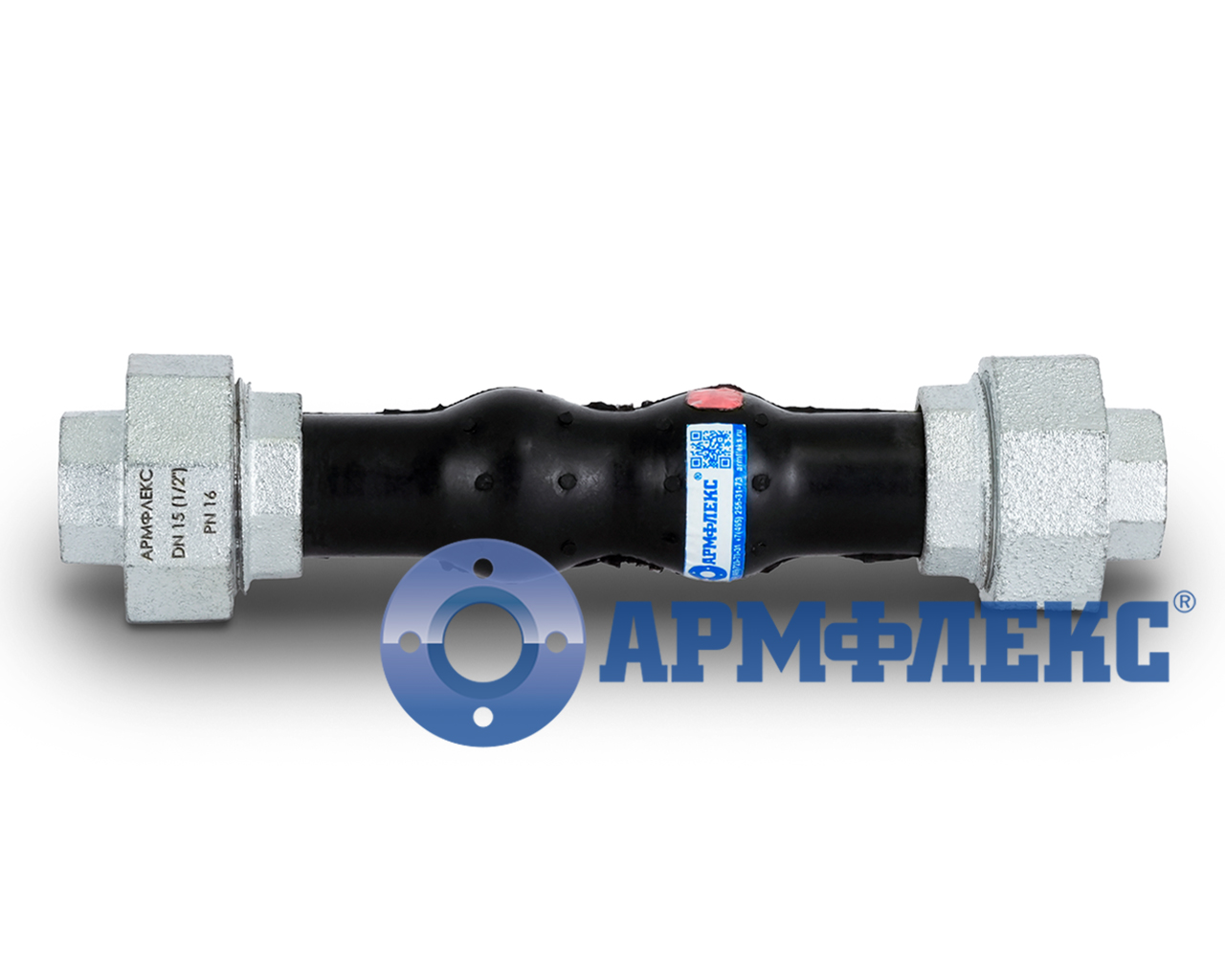

Резиновые муфтовые компенсаторы КР ARM М широко используются в системах отопления, водоснабжения, вентиляции, кондиционирования воздуха, а также в различных технологических трубопроводах. Изделия предназначены для компенсации температурных и механических деформаций, поглощения вибраций и шума в трубопроводных системах.Резиновый компенсатор также называют виброгасителем, гибкой вставкой, гибким соединением, вибровставкой.
КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
РЕЗИНОВЫХ МУФТОВЫХ КР ARM М
рабочих циклов
до 25 кг/см2
до 80 мм
до +140°С
по запросу клиента
на складе
компенсатора армирующим
кольцом
Продукция компании ООО «Армфлекс» сертифицирована и соответствует
действующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов
Присоединительные размеры и толщина
муфтового соединения в соответствии
ГОСТ 6211-81 и по запросу клиента
Большой выбор материалов стали:
Ст. 20, Ст3сп, чугун, 09Г2С, 03Х17Н14М3,
ОЗХ18Н11, 08Х16Н11МЗ, 08Х17Н13М2,
ОВХ17Н1ЗМ2Т, 08Х18Н10, 08Х18Н1ОТ,
10Х23Н18, 20Х23Н13, 20Х23Н18
Несколько вариантов покрытий
присоединительных элементов:
Антикоррозийное лакокрасочное покрытие/
Антикоррозийное цинковое покрытие
Внутренний армирующий корд
(сетка полиамид-нейлона/
армирование кевларом
(параарамидное
волокно)
Внутреннее
армирующее кольцо
усиливает сопряжение
каркаса сильфона
и муфты
Сильфон выполнен
из качественной износостойкой резины
по технологии послойного нанесения
Большой выбор материалов сильфона:
ЕРDМ, NBR,
HNBR, CIIR, IIR, VIТON
(FKM, FPM), HYPALON (CSM),
NR, NEOPREN
(CR), SBR, BR, футеровка PTFE (фторопластом),
3-х слойный (ЕРDМ, NBR, PTFE) и др.
В наличие на складе большой ассортимент стандартной продукции. Уточнить цену и наличие продукции можно в отделе продаж нашей компании.
Осуществляем изготовление резиновых компенсаторов с муфтовым (резьбовым) соединением с техническими характеристиками и по чертежам заказчика. Заявку на изготовление Вы можете отправить по почте:pro@armfleks.ru, а также заполнить опросный лист на сайте.
Наша компания осуществляет отгрузку и доставку продукции по всей территории России и ЕАС. Получить дополнительную информацию о сроках и стоимости поставки продукции, согласовать доставку груза до Вашего адреса, Вы сможете, обратившись в отдел логистики нашей компании.
КОНСТРУКЦИЯ КОМПЕНСАТОРОВ РЕЗИНОВЫХ МУФТОВЫХ КР ARM М
РЕЗИНОВЫЙ ФЛАНЦЕВЫЙ
КР ARM М
Варианты исполнений: с армирующим кольцом
PN от вакуума
до 25 кг/см2
DN от 15
до 80 мм
1 — сильфон
2 — резьбовое соединение
3 — внутреннее армирующее кольцо
4 — внутренний армирующий корд
5 — армирующее кольцо (исполнение PN 25 кг/см2)

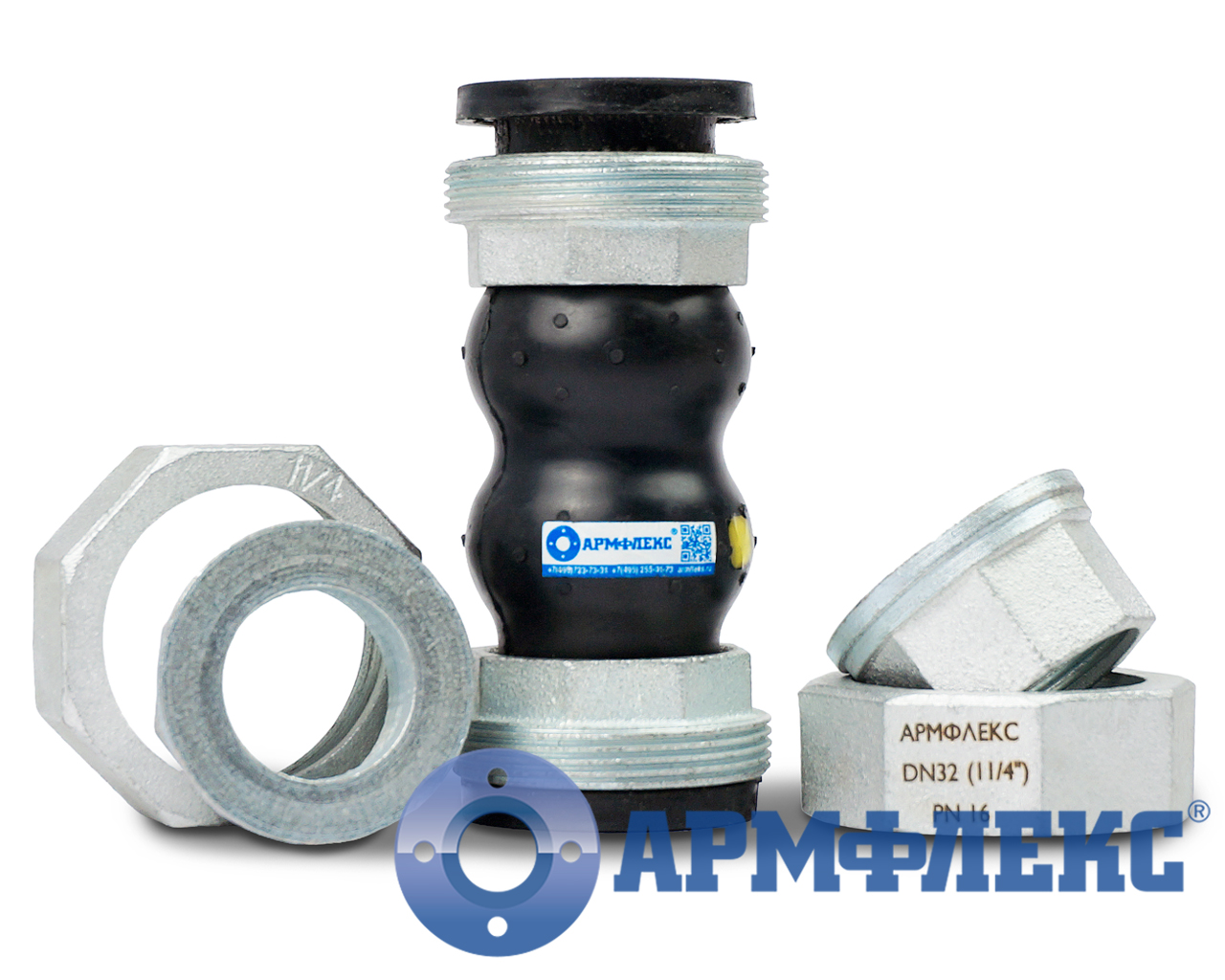

Конструкция резинового компенсатора КР ARM М состоит из резинового сильфона и муфтового (резьбового) соединения:
- сильфон выполнен из качественной износостойкой резины по технологии послойного нанесения, а также усилен армирующим кордом и внутренним армирующим кольцом.
- присоединительные размеры муфтового (резьбового) соединения для компенсатора производятся в соответствии ГОСТ 6211-81 и по запросу клиента.
- для компенсаторов с номинальным давлением PN 25 и в зависимости от модели устанавливается армирующее кольцо, выполненное из качественной износостойкой стали. Исполнение компенсатора с армирующим кольцом предотвращает деформацию компенсатора и усиливает прочность конструкции.

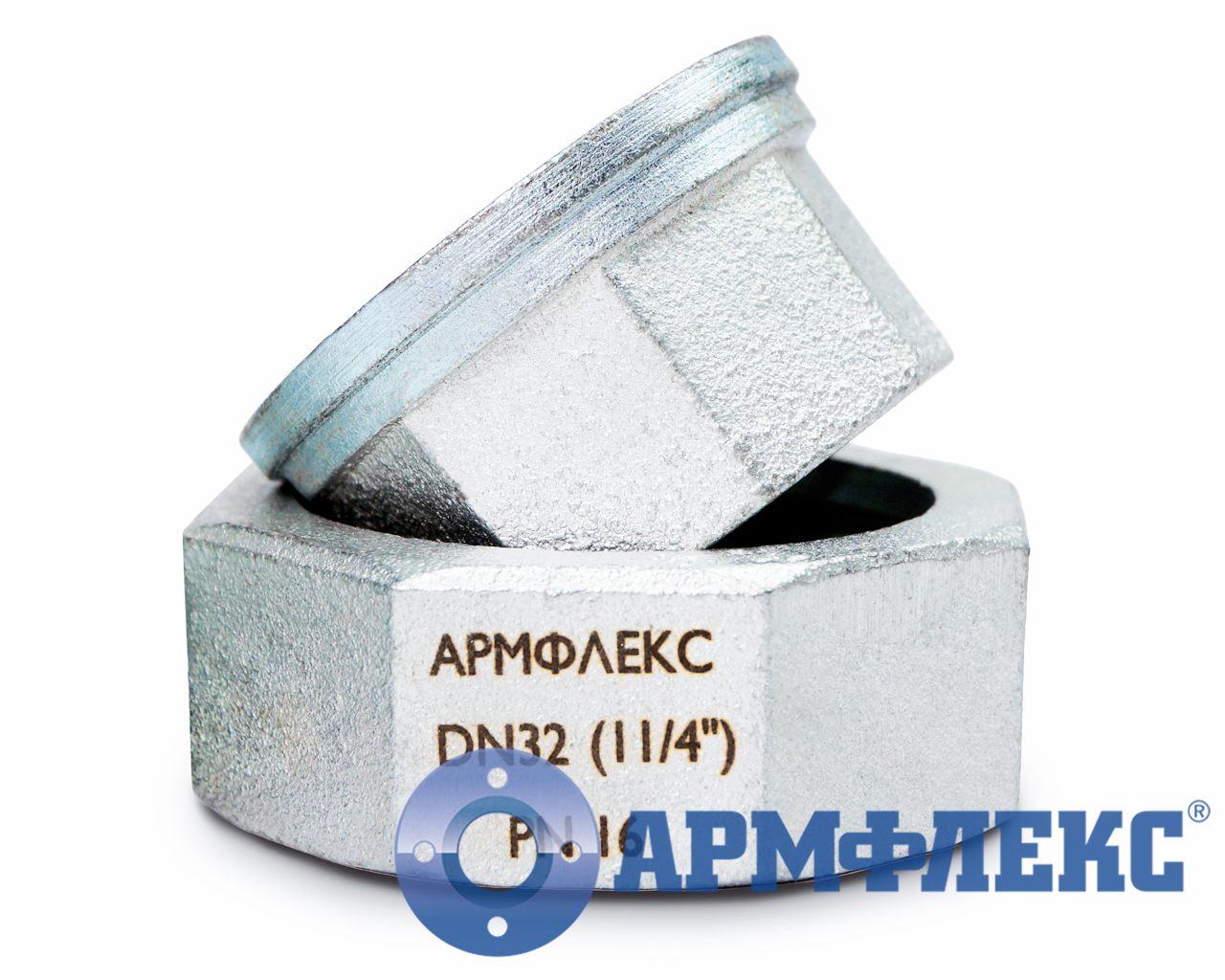

Преимуществами муфтовых соединений являются простота монтажа и ремонта, возможность работы с трубами различных диаметров, а также надежность в эксплуатации. В варианте специального исполнения дополнительно устанавливается армирующее кольцо, благодаря чему усиливается прочность конструкции.

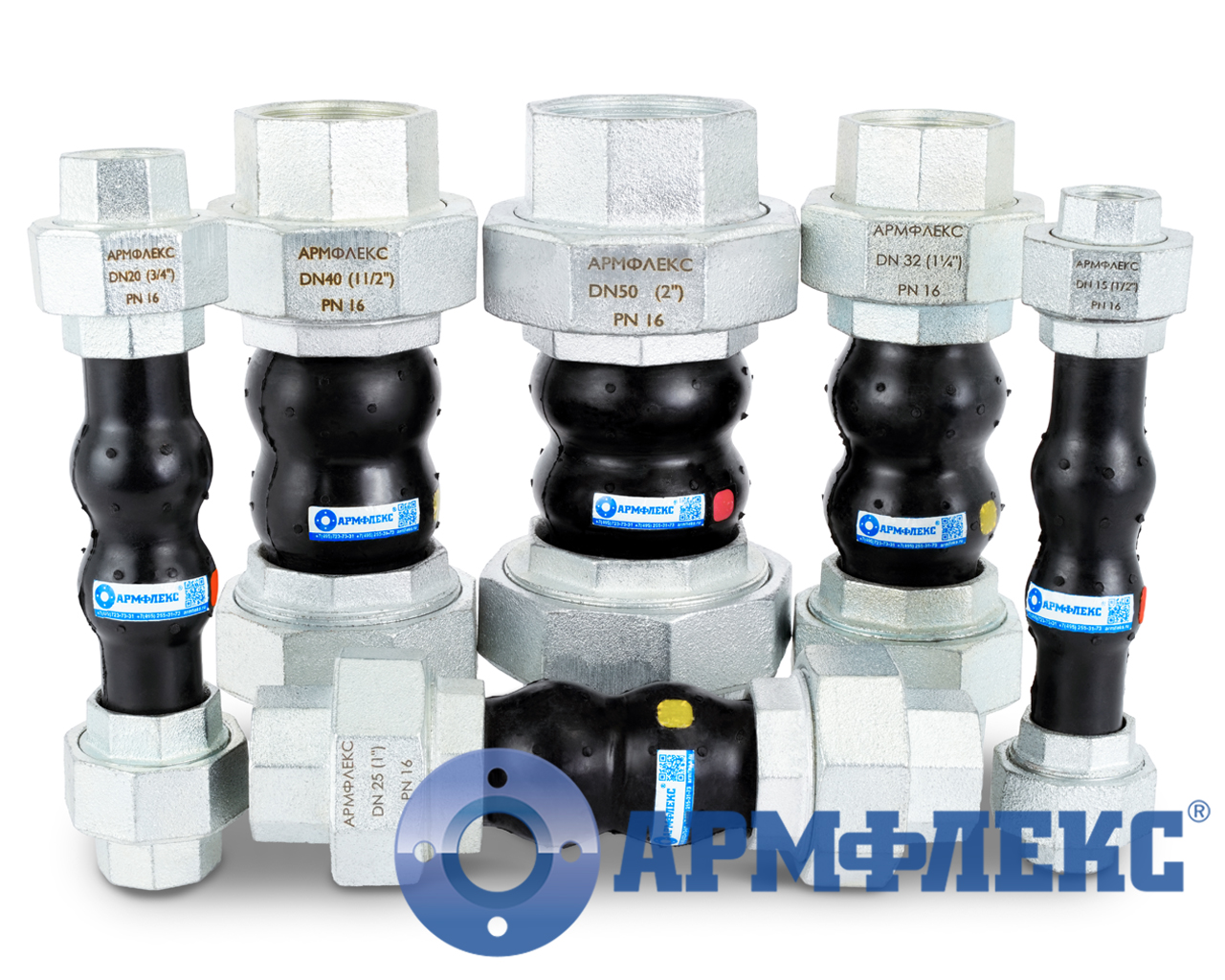

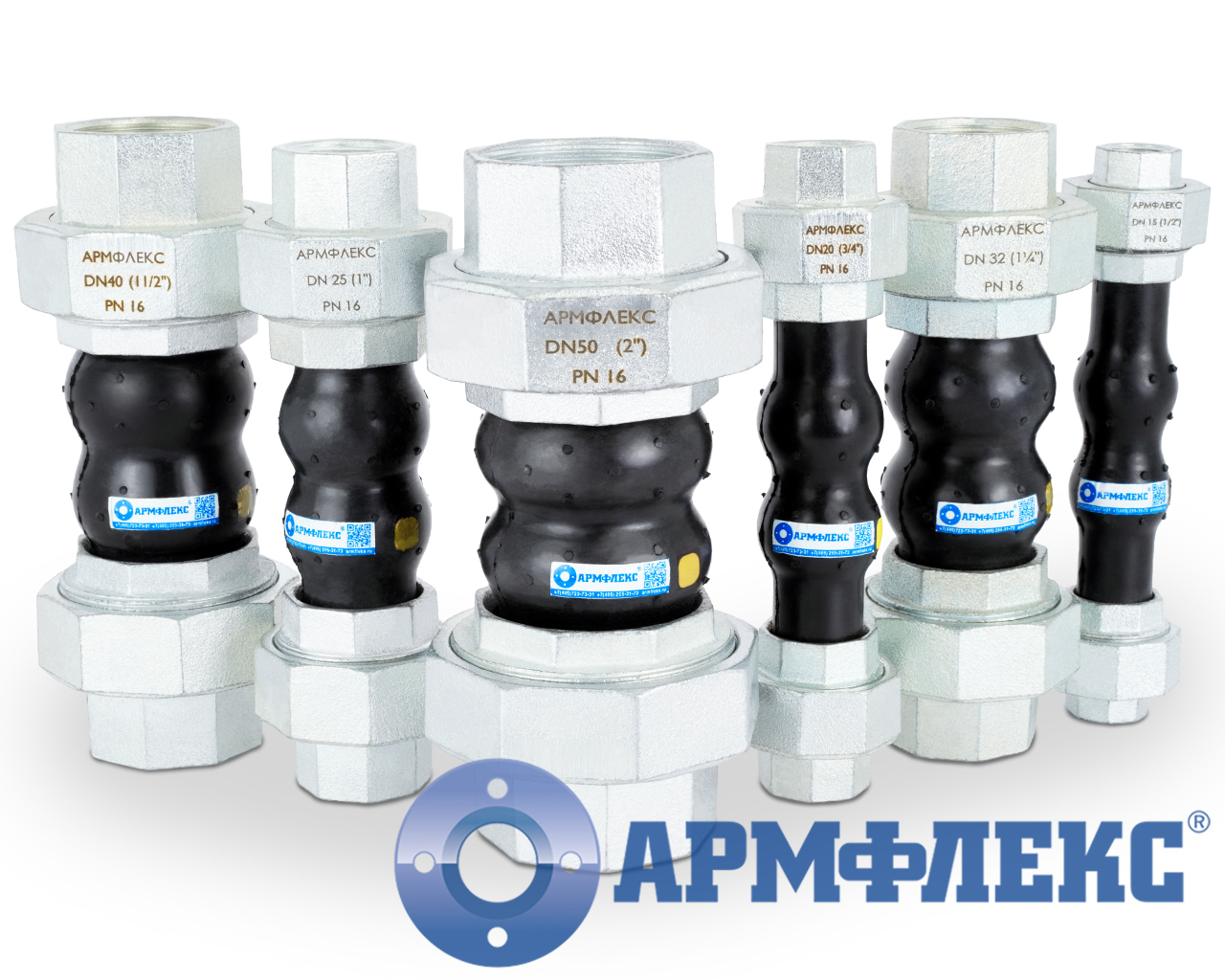

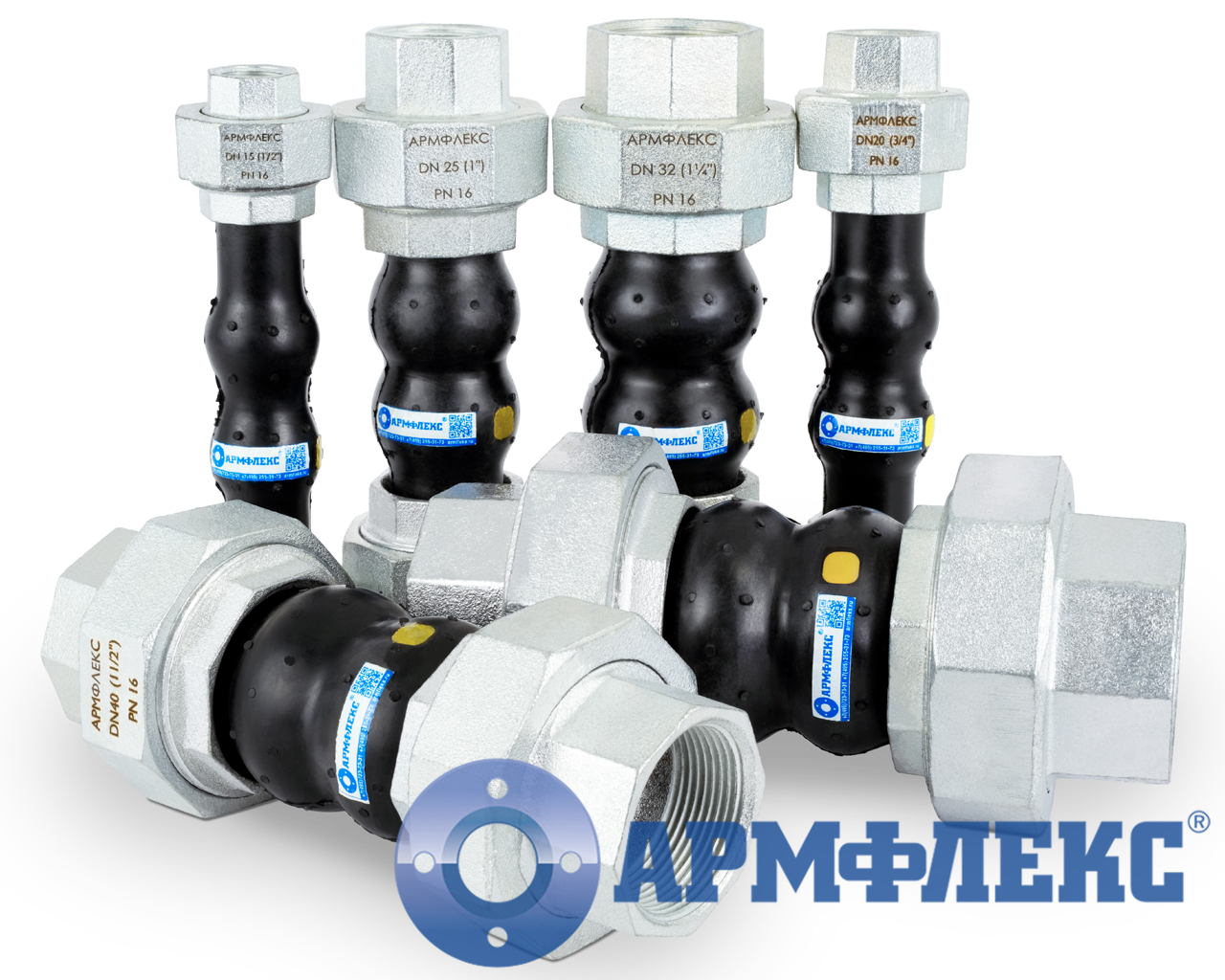

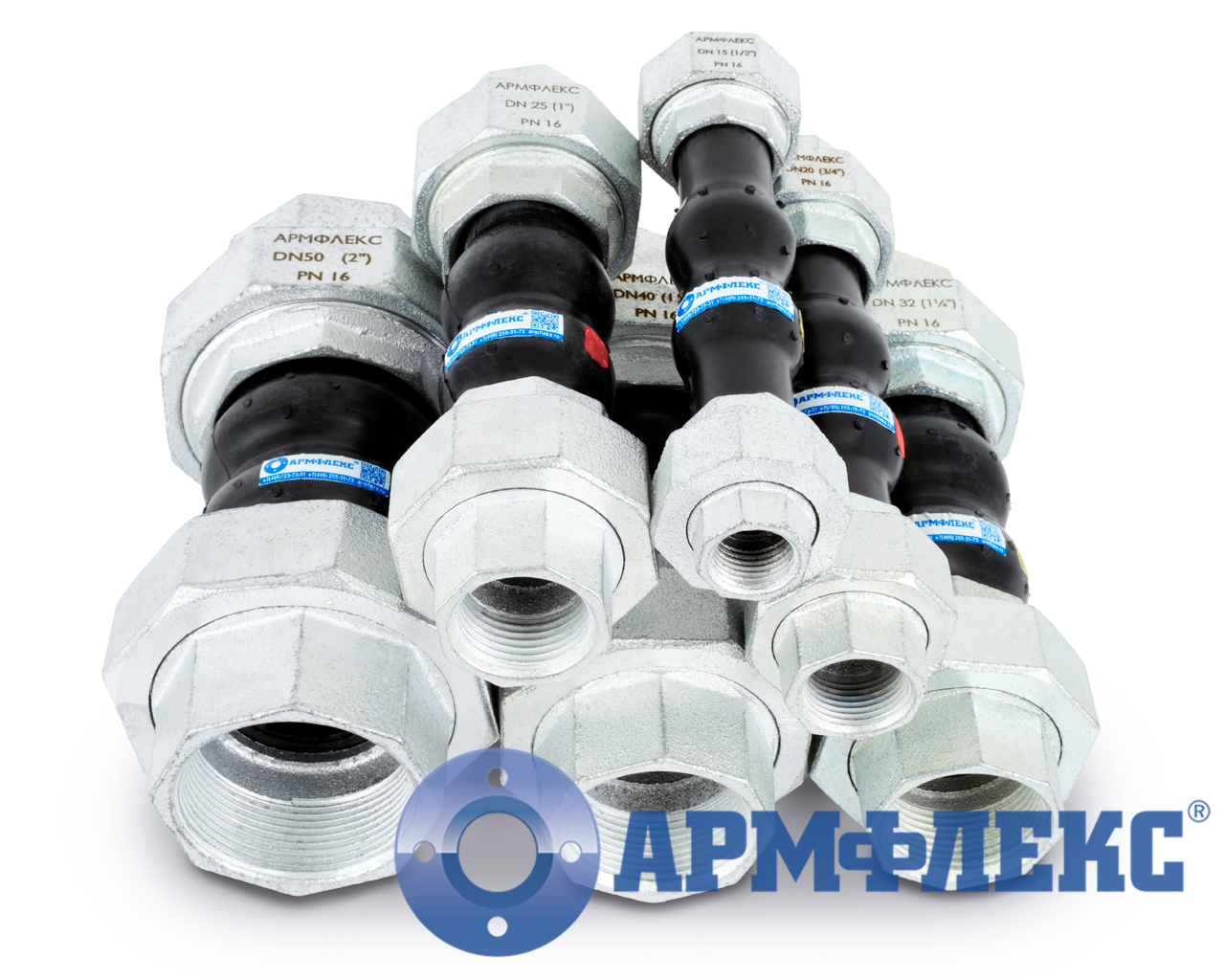

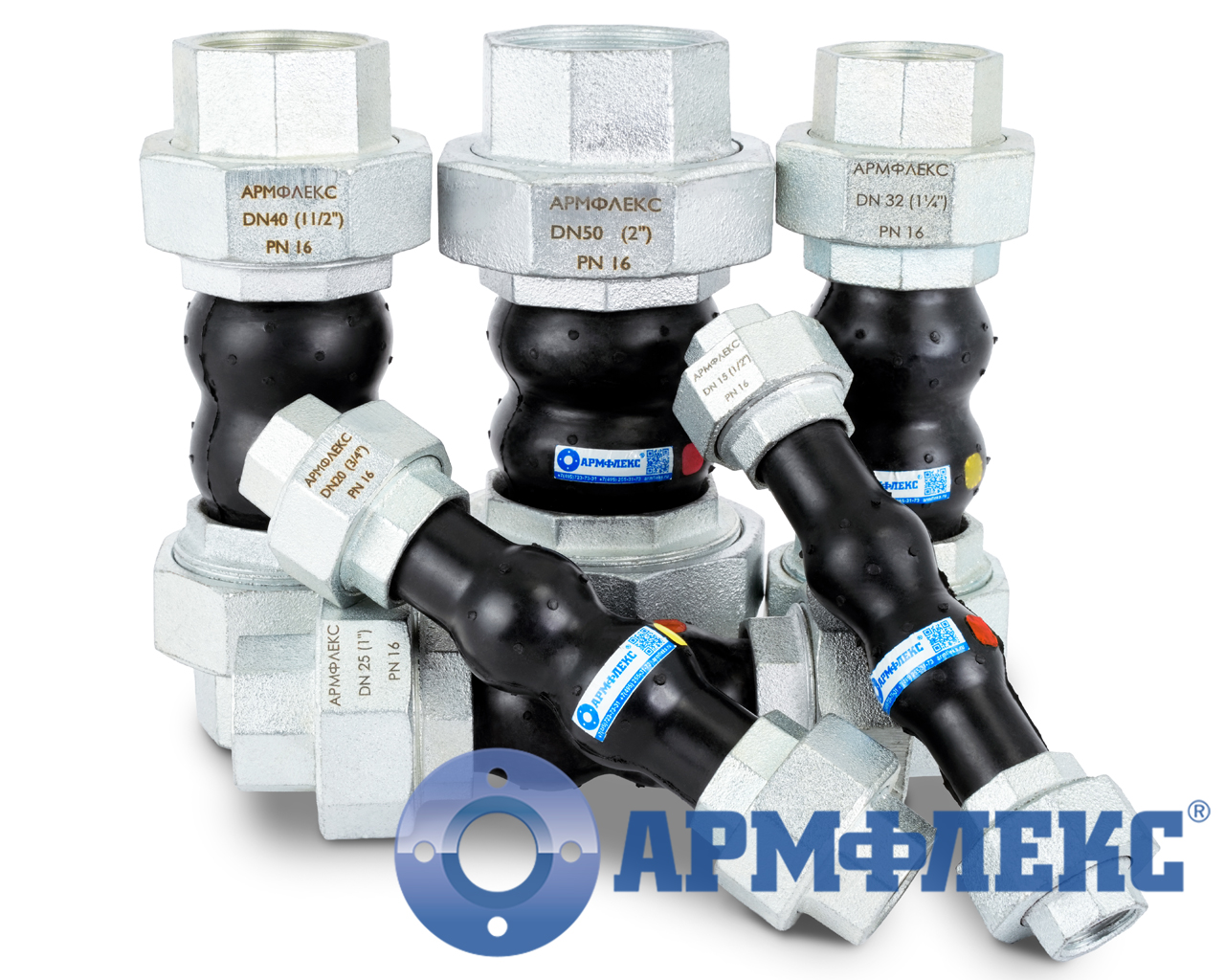

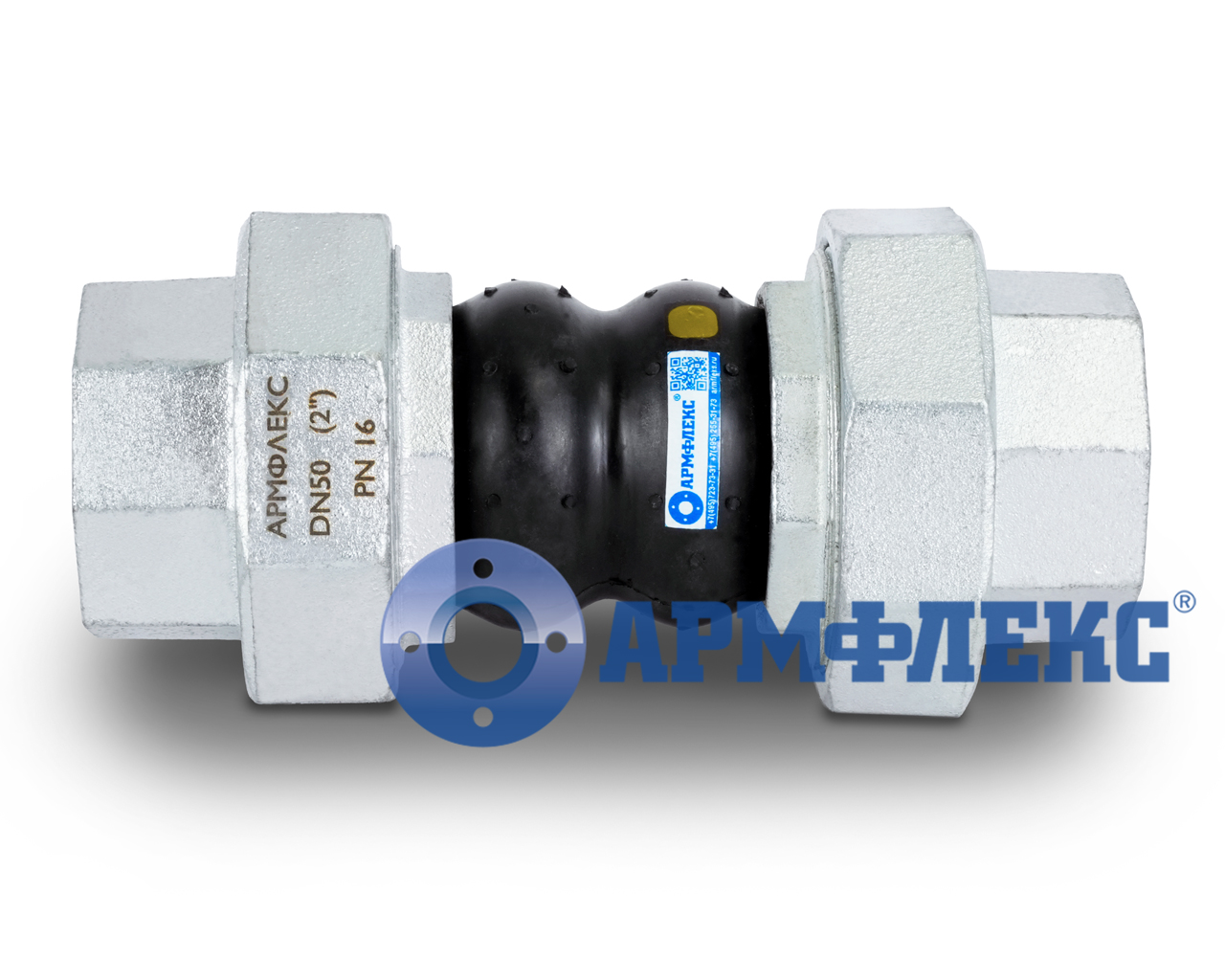

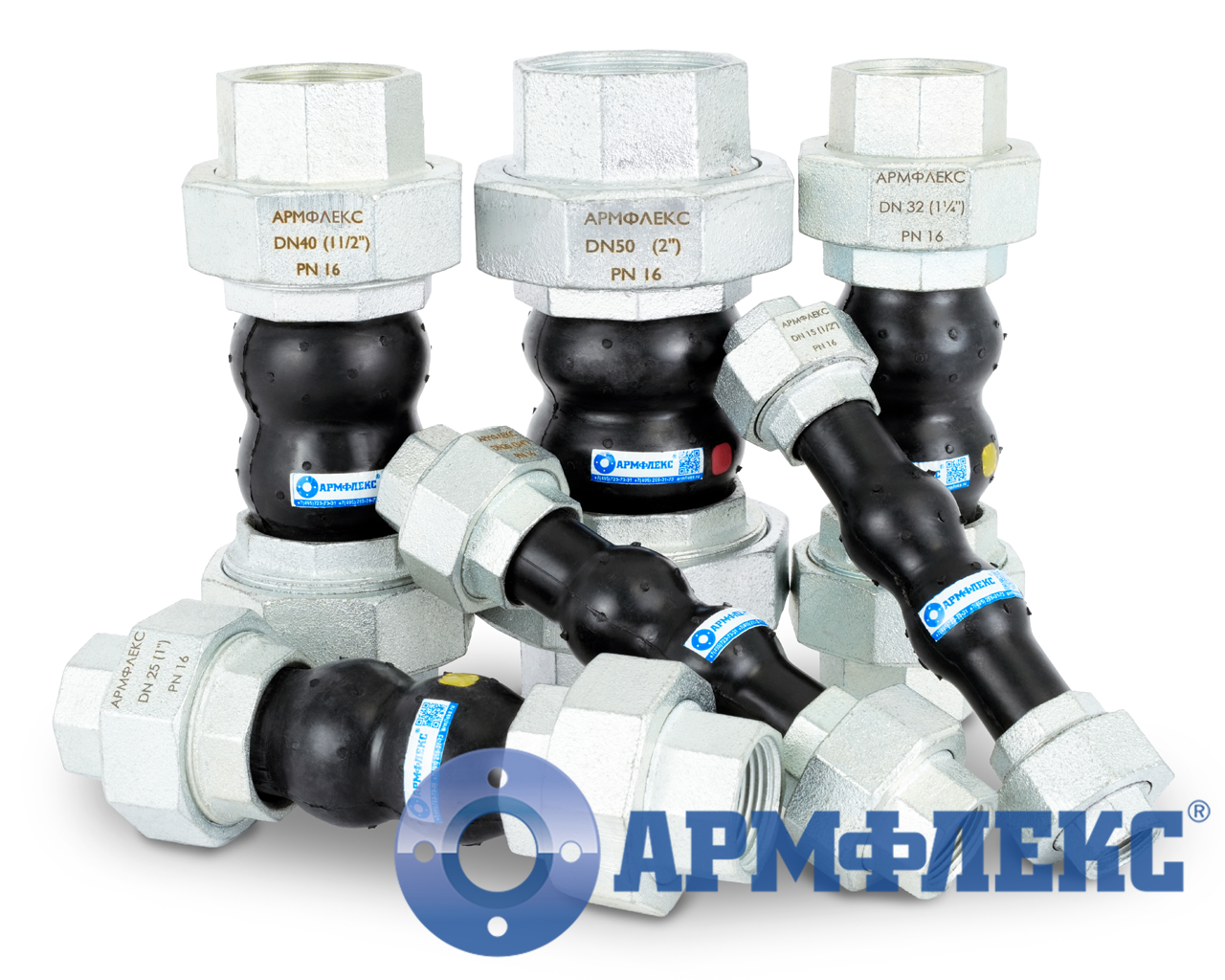

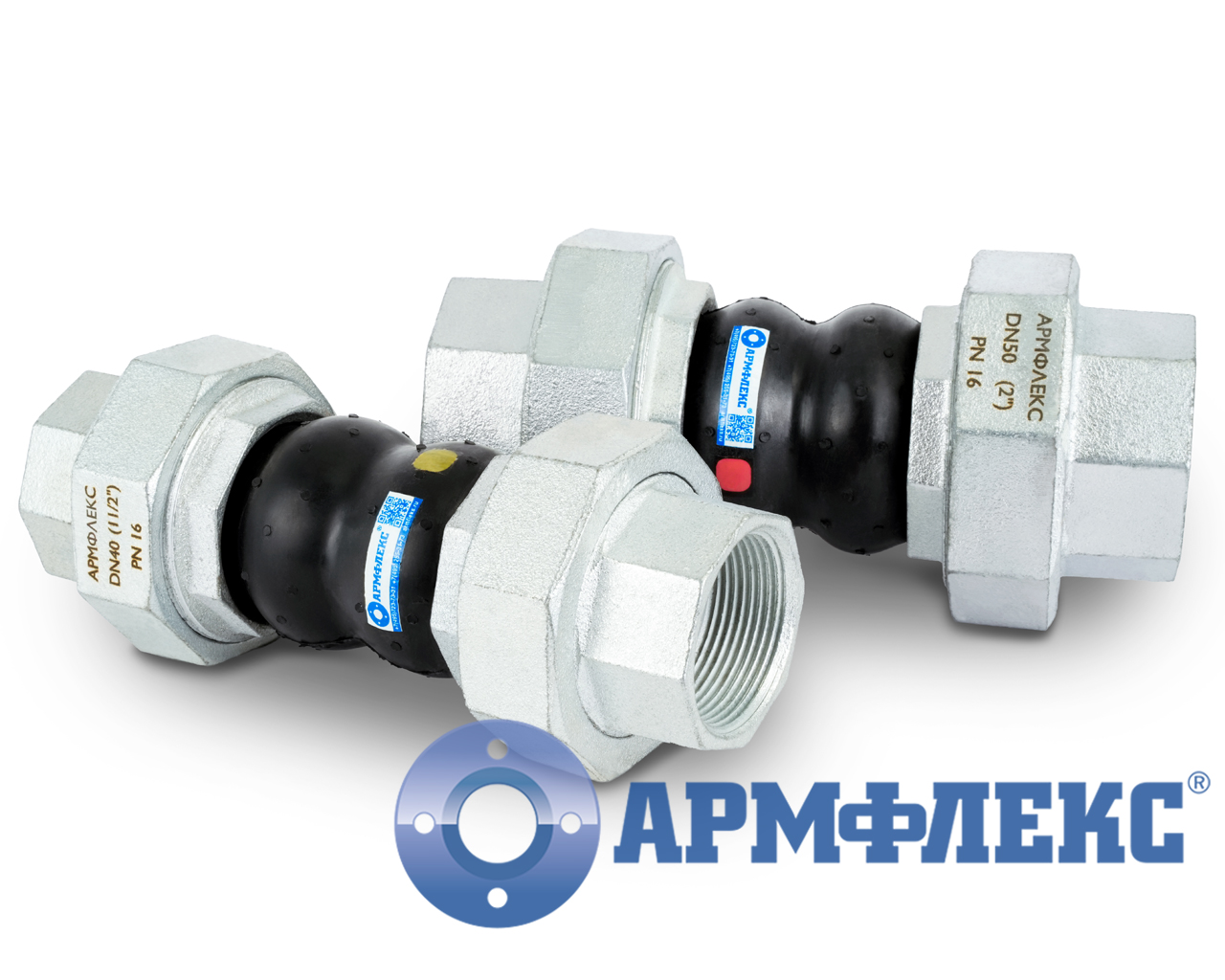

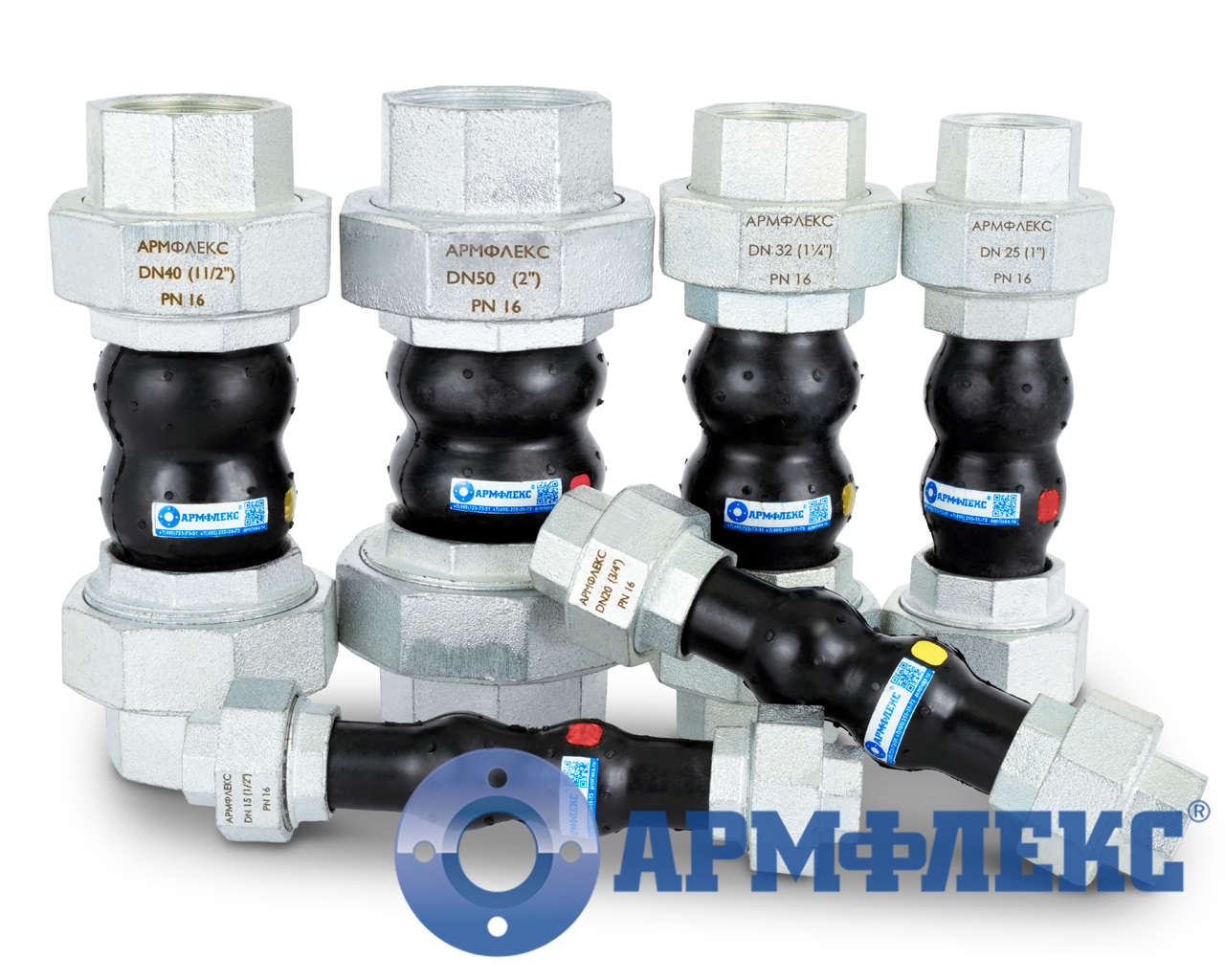

КОМПЕНСАТОРЫ РЕЗИНОВЫЕ МУФТОВЫЕ КР АРМ М СТАНДАРТНОГО ИСПОЛНЕНИЯ
1 — сильфон
2 — резьбовое соединение
3 — внутреннее армирующее кольцо
4 — внутренний армирующий корд
5 — армирующее кольцо (исполнение PN 25 кг/см2)
|
Номинальный |
Номинальное |
Длина |
Осевой |
Ход |
Ход |
Размеры патрубков, мм |
Вес |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
DN, мм |
PN, кг/см2 |
L, мм |
мм |
±, мм |
±, град. |
D |
D1 |
D2 |
кг |
||
|
15 |
16 |
193 |
50(+20;-30) |
20 |
15 |
44 |
26 |
18 |
0,6 |
||
|
20 |
16 |
200 |
50(+20;-30) |
20 |
15 |
49 |
33 |
24 |
0,8 |
||
|
25 |
16 |
200 |
50(+20;-30) |
20 |
15 |
62 |
40 |
30 |
1,2 |
||
|
32 |
16 |
200 |
50(+20;-30) |
20 |
15 |
70 |
49 |
39 |
1,4 |
||
|
40 |
16 |
200 |
50(+20;-30) |
20 |
15 |
80 |
56 |
44 |
1,5 |
||
|
50 |
16 |
200 |
50(+20;-30) |
20 |
15 |
94 |
67 |
57 |
2,6 |
||
|
65 |
16 |
240 |
50(+20;-30) |
20 |
15 |
112 |
83 |
72 |
4,0 |
||
|
80 |
16 |
240 |
50(+20;-30) |
20 |
15 |
123 |
95 |
85 |
5,5 |
||
|
Изготовление продукции по чертежам и с техническими характеристиками заказчика. |
|||||||||||
Технические характеристики и материалы муфтовых компенсаторов с уплотнительной обрезиненной поверхностью КР ARM М
СТАНДАРТНОЕ ИСПОЛНЕНИЕ
Технические характеристики
Материалы
СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ
Технические характеристики
Материалы
ОБЛАСТЬ ПРИМЕНЕНИЯ КОМПЕНСАТОРОВ РЕЗИНОВЫХ ФЛАНЦЕВЫХ КР ARM М
Основные области применения резиновых муфтовых (резьбовых) компенсаторов включают:
- системы отопления и охлаждения
- водоснабжение и водоотведение
- химическая промышленность
- энергетика
- промышленная техника
- централизованные системы
- кондиционированния и вентиляции
Муфтовые (резьбовые) резиновые компенсаторы используются в различных производственных процессах, обеспечивая надежное соединение и минимизацию вибраций в трубопроводах и системах. Их использование позволят эффективно справляться с механическими и температурными воздействиями, которые возникают в результате работы оборудования. Благодаря своей гибкости и прочности, резиновые компенсаторы могут адаптироваться к различным условиям эксплуатации, от горячих до холодных сред, устройства легко монтируются, что упрощает техническое обслуживание и ремонт.
