Компенсаторы в оплетке PTFE (фторопластовые) КФ ARM /01 ФОКА

Заполнить интерактивный опросный лист

Компенсаторы PTFE (фторопластовые) КФ ARM/01 Ф предназначены для использования в трубопроводных системах, где требуется компенсация осевых, сдвиговых и угловых перемещений, устранение вибраций и высокая степень химической и термостойкости. Сильфон компенсатора выполнен из фторопласта PTFE (ПТФЭ) и усилен металлической оплеткой и армирующими кольцами. Компенсатор КФ ARM/01 Ф имеет фланцевое соединение, может быть докомплектован ограничительной, направляющей (сдвиговое, поворотное устройство) арматурой, защитным кожухом и экраном.

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
ФТОРОПЛАСТОВЫХ PTFE ФЛАНЦЕВЫХ В ОПЛЕТКЕ КФ ARM/01 ФОКА

Присоединительные размеры и толщина свободных (поворотных)
фланцев в соответствии ГОСТ 33259-2015 и по запросу клиента

Большой выбор материалов стали фланцев: Ст. 20, Ст3сп,
чугун, 09Г2С, 03Х17Н14М3, 03Х18Н11, 08Х16Н11М3, 08Х17Н13М2,
08Х17Н13М2Т, 08Х18Н10, 08Х18Н10Т, 10Х23Н18, 20Х23Н13, 20Х23Н18

Несколько вариантов покрытий присоединительных элементов:
Антикоррозийное лакокрасочное покрытие/
Антикоррозийное гальваническое цинковое покрытие

Металлическая оплетка из нержавеющей стали усиливает сильфон
изделия, защищает компенсатор от механических воздействий

до 3000
рабочих циклов
PN от вакуума
до 16 кг/см2
DN от 25
до 1200 мм
Т, от -60
до +180°С
строительная длина
по запросу клиента
наличие
на складе
возможность комплектации компенсатора
защитным кожухом, внутренним экраном,
ограничительной, направляющей арматурой
Продукция компании ООО «Армфлекс» сертифицирована и соответствует
действующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов

Армирующие кольца
предотвращают деформацию
компенсатора, усиливают
прочность конструкции

Компенсатор фторопластовый PTFE в оплетке КФ ARM/01 ФОКА в разрезе, Армфлекс

Ограничительные шпильки
повышают надёжность и контроль
деформации компенсатора

Сильфон выполнен из качественного
износостойкого полимера фторопласта
(политетрафторэтилен,
тефлон, PTFE, ПТФЭ)

Основные свойства полимера PTFE:
— высокая химическая стойкость
— низкий коэффициент трения
— полная неспособность к водопоглащению
— стойкость к воздействию
высоких и низких температур


Осуществляем изготовление фторопластовых компенсаторов с техническими характеристиками и по чертежам заказчика. Заявку на изготовление Вы можете отправить по почте:pro@armfleks.ru, а также заполнить опросный лист на сайте.
Наличие продукции на складе, сроки изготовления и цену оборудования, просим уточнять в отделе продаж нашей компании по телефону:

8 (800) 775-77-08 Звонок по России бесплатный
+7 (495) 723-73-31 Звонки из России и заграницы
+7 (916) 722-02-71 Мобильная связь

Доставка компенсаторов по России, г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.

КОНСТРУКЦИЯ КОМПЕНСАТОРОВ PTFE ФТОРОПЛАСТОВЫХ В ОПЛЕТКЕ КФ ARM/01 ФОКА

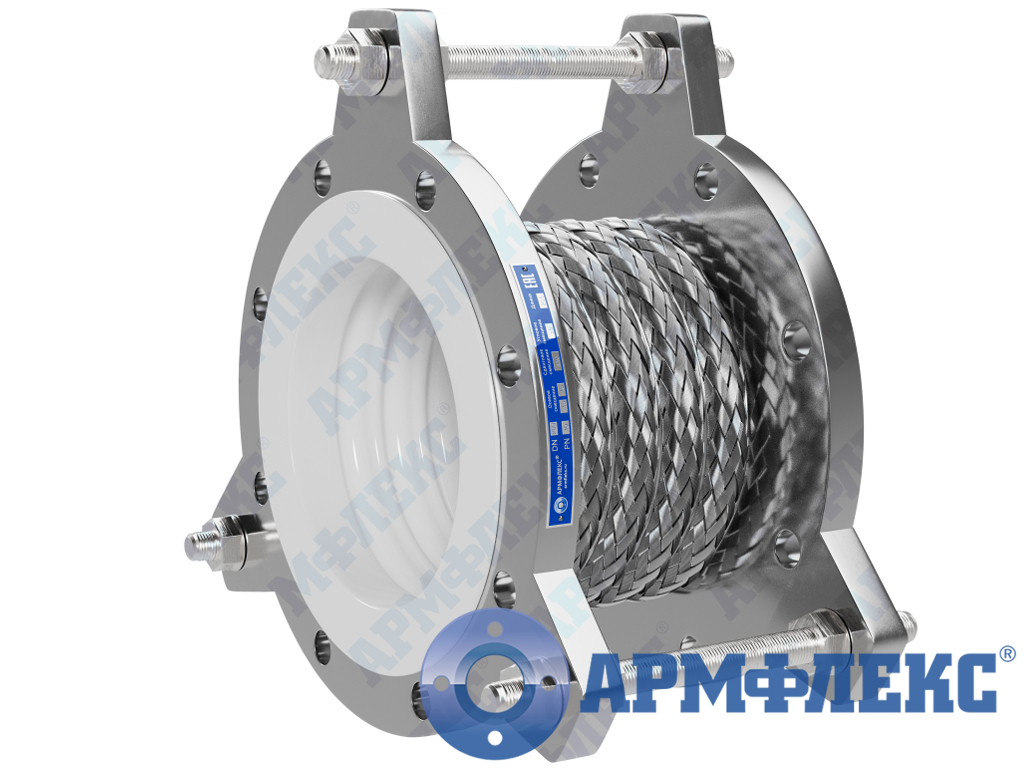

Фторопластовые компенсаторы PTFE в оплетке КФ ARM/01 ФОКА, Армфлекс
Маркировка
Конструкционное исполнение
КОМПЕНСАТОР PTFE
(ФТОРОПЛАСТОВЫЙ) В
ОПЛЕТКЕ КФ ARM/01 ФОКА

Варианты исполнений: с защитным кожухом, внутренним экраном, ограничительной направляющей арматурой

PN от вакуума
до 16 кг/см2

DN от 25
до 1200 мм

Чертеж компенсатора PTFE в оплетке КФ ARM/01 ФОКА, Армфлекс

1 — сильфон PTFE

2 — фланец

3 — кольцо армирующее

4 — оплетка

5 — шпилька

6 — гайка

7 — шайба

Cильфон гофрированный фторопластовый PTFE, Армфлекс

Сильфон компенсатора выполнен из высококачественного синтетического полимера (политетрафторэтилен), который обладает уникальными физико-химическими свойствами. Гофрированный сильфон компенсатора имеет гладкую поверхность, обладает низким коэффициентом трения и высокой температурной стойкостью.Фторопласт PTFE не подвержен воздействию большинства химических веществ, включая кислоты, щелочи и растворители, что позволяет использовать его в агрессивных средах.

Металлическая оплетка, Армфлекс

Металлическая оплетка на сильфоне PTFE усиливает прочность конструкции и защищает от механических воздействий. Оплетка на фторопластовом компенсаторе изготавливается из качественной нержавеющей стали, фиксируется на сильфоне армирующими кольцами. Данная конструкция компенсатора подходит для работы с агрессивными средами в определенных условиях работы трубопроводной системы.

Армирующие кольца, Армфлекс

Армирующие кольца служат для предотвращения деформации фторопластового сильфона под воздействием внешних нагрузок. Армирование позволяет равномерно распределять нагрузку на поверхности сильфона, поддерживать форму сильфона и предотвращать его смещения в нежелательных направлениях. Кольца изготавливаются из качественной нержавеющей стали в зависимости от технических характеристик и условий эксплуатации.


КОМПЕНСАТОРЫ ФТОРОПЛАСТОВЫЕ PTFE ФЛАНЦЕВЫЕ В ОПЛЕТКЕ КФ ARM /01 ФОКА СТАНДАРТНОГО ИСПОЛНЕНИЯ

Чертеж КФ ARM/01 ФОКА, Армфлекс

1 — сильфон PTFE

2 — фланец

3 — кольцо армирующее

4 — оплетка

5 — шпилька

6 — гайка

7 — шайба

Номинальный
диаметр

Номинальное
давление

Количество гофр

Длина

Осевой
ход

Ход
сдвига

Ход
поворота

Размеры фланцев* (в соответствии PN 16 ГОСТ 33259-2015), мм

Вес

DN, мм

PN, кг/см2

шт.

L, мм

мм

±, мм

±, град.

D

D1

D2

b

n отв. d

кг





2

69

10(+5,-5)

6

14











2,1

25

6

3

86

20(+10;-10)

12

28

115

85

68

18

4х14

2,2





5

119

30(+15;-15)

24

40











2,4





2

68

10(+5,-5)

6

14











2,5

32

6

3

84

20(+10;-10)

12

28

135

100

78

18

4х18

2,6





5

116

30(+15;-15)

24

40











2,7





2

80

10(+5,-5)

6

14











3,2

40

6

3

100

20(+10;-10)

12

28

145

110

88

20

4х18

3,3





5

140

30(+15;-15)

24

40











3,5





2

88

10(+5,-5)

6

14











3,2

50

16

3

110

20(+10;-10)

12

28

160

125

102

22

4х18

3,3





5

154

30(+15;-15)

24

40











3,7





2

92

10(+5,-5)

6

14











4,7

65

16

3

114

20(+10;-10)

18

28

180

145

122

24

4х18

4,8





5

158

30(+15;-15)

24

40











5,1





2

97

15(+7,5,-7,5)

8

14











7,9

80

16

3

122

25(+12,5;-12,5)

18

28

195

160

133

24

4х18

8,0





5

171

40(+20;-20)

24

40











8,3





2

105

15(+7,5,-7,5)

8

14











7,6

100

16

3

131

25(+12,5;-12,5)

18

28

215

180

158

26

8х18

7,7





5

184

40(+20;-20)

24

40











8,1





2

113

15(+7,5,-7,5)

8

14











10,8

125

10

3

141

25(+12,5;-12,5)

18

28

245

210

184

28

8х18

11,1





5

198

40(+20;-20)

24

40











11,7





2

113

15(+7,5,-7,5)

8

14











13,2

150

10

3

141

25(+12,5;-12,5)

18

28

280

240

212

28

8х22

13,7





5

198

40(+20;-20)

24

40











15,5





2

131

15(+7,5,-7,5)

8

14











19,2

200

10

3

166

25(+12,5;-12,5)

18

28

335

295

268

30

12х22

19,7





5

237

40(+20;-20)

24

40











21,3





2

138

15(+7,5,-7,5)

8

14











25,2

250

10

3

176

25(+12,5;-12,5)

18

28

405

355

320

31

12х26

25,8





5

252

40(+20;-20)

24

40











27,5





2

152

25(+12,5,-12,5)

10

14











31,3

300

10

3

196

40(+20;-20)

20

28

460

410

370

32

12х26

32,5





5

284

50(+25;-25)

30

40











35,0





2

167

25(+12,5,-12,5)

10

14











36,5

350

6

3

216

40(+20;-20)

20

28

520

470

430

34

16х26

37,8





5

315

50(+25;-25)

30

40











39,5





2

185

25(+12,5,-12,5)

10

14











50,5

400

6

3

240

40(+20;-20)

20

28

580

525

482

38

16х30

52,0





5

349

50(+25;-25)

30

40











54,0





2

213

40(+20,-20)

10

14











59,0

450

6

3

278

50(+25;-25)

20

28

640

585

532

42

20х30

60,0





5

407

70(+35;-35)

30

40











63,0





2

244

40(+20,-20)

12

14











63,0

500

6

3

318

50(+25;-25)

30

28

710

650

585

48

20х33

65,0





5

466

70(+35;-35)

40

40











70,0

от 600-1200 компенсаторы по запросу

от 1200 компенсаторы КС ARM ФФПО

* Возможно изготовление фланцев по Вашему запросу c номинальным давлением PN 1/2,5/6/10/16/25 кг/см2 в зависимости от номинального давления фторопластового сильфона

Изготовление продукции по чертежам и с техническими характеристиками заказчика.
Производитель оставляет за собой право на внесение изменений в конструкцию изделий.


Технические характеристики и материалы ФТОРОПЛАСТОВЫХ PTFE КОМПЕНСАТОРОВ В ОПЛЕТКЕ КФ ARM/01 ФОКА

СТАНДАРТНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм
от 25 до 500
Номинальное давление PN кг/см2, бар
от вакуума/6/10/16
Рабочая температура T, °С
от -40 до 120
Строительная длина L, мм
от 69 до 466
Количество рабочих циклов
до 3 000
Присоединительные размеры свободных (поворотных) фланцев на компенсаторах соответствуют стандарту ГОСТ 33259-2015

Материалы

СИЛЬФОН
PTFE полимер фторопласт (политетрафторэтилен)
Рабочая среда: воздух, вода, природный газ, газообразные нефтепродукты, водогазонефтяные смеси, газообразный аммиак, агрессивные химические среды (кислоты, щелочи, реагенты) и другие среды, неагрессивные к материалу сильфона
АРМИРУЮЩАЯ ОПЛЕТКА
ГОСТ
08Х18Н10
DIN
X5CrNi18-10
AISI, ASTM
304
EN
1.4301
АРМИРУЮЩИЕ КОЛЬЦА
ГОСТ
08Х18Н10
DIN
X5CrNi18-10
AISI, ASTM
304
EN
1.4301
ФЛАНЦЫ
ГОСТ
Ст20, Ст3сп
DIN
St35, St 37-2
AISI, ASTM
А 105 (1020), 1017
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038)
Покрытие
Антикоррозийное цинковое покрытие
МАТЕРИАЛ ОГРАНИЧИТЕЛЬНОЙ АРМАТУРЫ (ОГРАНИЧИТЕЛЬНЫЕ ШПИЛЬКИ, БОЛТЫ, ШАЙБЫ)
ГОСТ
Ст20, Ст3сп
DIN
St35, St 37-2
AISI, ASTM
А 105 (1020), 1017
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038)
Покрытие
Антикоррозийное цинковое покрытие

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм
от 25 до 1200от 1200  КС ARM ФФПО
Номинальное давление PN кг/см2, бар
от вакуума/6/10/16от 16  КС ARM ФФПО
Рабочая температура T, °С
от -60 до 180
Строительная длина L, мм
от 35
Количество рабочих циклов
до 3 000
Параметры свободных (поворотных) фланцев на компенсаторах определяются в соответствии с запросом заказчика

Материалы

СИЛЬФОН
PTFE полимер фторопласт (политетрафторэтилен) PTFE электропроводящий полимер фторопласт (политетрафторэтилен) с добавлением графитовой крошки
Рабочая среда: воздух, вода, природный газ, газообразные нефтепродукты, водогазонефтяные смеси, газообразный аммиак, агрессивные химические среды (кислоты, щелочи, реагенты) и другие среды, неагрессивные к материалу сильфона
АРМИРУЮЩИЕ КОЛЬЦА И ОПЛЕТКА
ГОСТ
Ст20, Ст3сп, 08Х18Н10, 08Х16Н11М3, 08Х18Н10Т
DIN
St35, St 37-2, X5CrNi18-10, X5CrNiMo17-12-2, X6CrNiTi18-10
AISI, ASTM
А 105 (1020), А570 (1017М), 304, 316, 321
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4401, 1.4541
ФЛАНЦЫ
ГОСТ
чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08Х18Н10, 03Х18Н11, 20Х23Н13, 20Х23Н18, 10Х23Н18, 08Х17Н13М2, 08Х16Н11М3, 08Х17Н13М2Т, 03Х17Н14М3, 08Х18Н10Т
DIN
GG35, St35, St 37-2, 13Mn6, X5CrNi18-10,X2 Cr Ni 19 11, X12CrNi23-13, X8CrNi25-21, X8CrNi25-21, X5CrNiMo 17-13-3, X5CrNiMo17-12-2, X6CrNiMoTi 17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10
AISI, ASTM
CLASS50B, А 105 (1020), А570 (1017М), А 516, А 561, 304, 304L, 309, 310, 310S, 316, 316Ti, 316L, 321
EN
EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4306, 1.4833, 1.4845, 1.4842, 1.4436, 1.4401, 1.4571, 1.4435, 1.4541
Покрытие фланцев
Антикоррозийное лакокрасочное покрытие/ Антикоррозийное гальваническое цинковое покрытие
МАТЕРИАЛЫ ДОПКОМПЛЕКТАЦИИ (ЗАЩИТНЫЙ КОЖУХ, ВНУТРЕННИЙ ЭКРАН, ОГРАНИЧИТЕЛЬНАЯ, НАПРАВЛЯЮЩАЯ АРМАТУРА)
ГОСТ
Ст20, Ст3сп, 09Г2С, 08Х18Н10, 03Х18Н11, 20Х23Н13, 20Х23Н18, 10Х23Н18, 08Х17Н13М2, 08Х16Н11М3, 08Х17Н13М2Т, 03Х17Н14М3, 08Х18Н10Т
DIN
St35, St 37-2, 13Mn6, X5CrNi18-10,X2 Cr Ni 19 11, X12CrNi23-13, X8CrNi25-21, X8CrNi25-21, X5CrNiMo 17-13-3, X5CrNiMo17-12-2, X6CrNiMoTi 17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10
AISI, ASTM
А 105 (1020), А570 (1017М), А 516, А 561, 304, 304L, 309, 310, 310S, 316, 316Ti, 316L, 321
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4306, 1.4833, 1.4845, 1.4842, 1.4436, 1.4401, 1.4571, 1.4435, 1.4541
Покрытие
Антикоррозийное лакокрасочное покрытие/ Антикоррозийное гальваническое цинковое покрытие
Комплектация компенсаторов: защитным кожухом, внутренним экраном, ограничительной, направляющей арматурой производится по запросу заказчика

ОБЛАСТЬ ПРИМЕНЕНИЯ КОМПЕНСАТОРОВ ФТОРОПЛАСТОВЫХ ФЛАНЦЕВЫХ В ОПЛЕТКЕ КФ ARM/01 ФОКА

Партия фторопластовых PTFE компенсаторов в оплетке КФ ARM/01 ФОКА, Армфлекс

Фторопластовые компенсаторы являются неотъемлемой частью трубопроводной системы, где требуется высокая устойчивость к химическим воздействиям и температурным колебаниям. Правильный выбор и применение фторопластовых компенсаторов повышает эффективность работы оборудования и снижает риски аварийных ситуаций.

При выборе компенсатора необходимо учитывать:

  • Размеры и конфигурацию: важно правильно подобрать тип присоединительной арматуры, диаметр и длину компенсатора в зависимости от диаметра трубопровода и условий установки;
  • Рабочее давление: необходимо убедиться, что выбранный компенсатор способен выдерживать рабочее давление в системе. Это важно для трубопроводных систем, где давление может значительно варьироваться;
  • Компенсирующую способность: фторопластовые компенсаторы должны быть способны выдерживать механические нагрузки, такие как смещения, вибрации и удары, которые могут возникать в процессе эксплуатации;
  • Температурный режим: важно учитывать максимальные и минимальные температуры, при которых будет эксплуатироваться система;
  • Химическую стойкость: фторопласт обладает высокой устойчивостью к большинству химических веществ, включая кислоты, щелочи и растворители. Необходимо учитывать, с какими именно веществами будет контактировать компенсатор, чтобы избежать коррозии и разрушения материала;
  • Срок службы: важно учитывать условия эксплуатации, которые могут повлиять на долговечность компенсатора.
