Компенсаторы резиновые с футеровкой PTFE КР ARM ФФП

Заполнить интерактивный опросный лист

Компенсатор резиновый фланцевый с внутренней футеровкой PTFE предназначен для компенсации осевых, сдвиговых, угловых перемещений в условиях работы трубопроводной системы с агрессивными средами. Сильфон резинового антивибрационного компенсатора (гибкая вставка, вибровставка) выполнен из качественной износостойкой резины, усилен внутренним армирующим кольцом и внутренним армирующим кордом. Футеровка резинового сильфона компенсатора выполнена из высококачественного синтетического полимера фторопласта (политетрафторэтилен). Изделия комплектуются фланцами для монтажа на трубопроводах и оборудовании. В зависимости от исполнения изделие может быть оснащено: внутренним экраном, ограничительной, направляющей арматурой, армирующим и опорным кольцом.

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
РЕЗИНОВЫХ ФЛАНЦЕВЫХ С ФУТЕРОВКОЙ PTFE КР ARM ФФП

до 1О ООО
рабочих циклов
PN от вакуума
до 25 кг/см2
DN от 25
до 1200 мм
Т, от -40
до +140°С
строительная длина
по запросу клиента
наличие
на складе
возможность комплектации компенсатора
защитным кожухом, внутренним экраном,
ограничительной, направляющей арматурой,
опорным кольцом
Продукция компании ООО «Армфлекс» сертифицирована и соответствует
действующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов

Присоединительные размеры и толщина свободных (поворотных)
фланцев в соответствии ГОСТ 33259-2015 и по запросу клиента

Большой выбор материалов стали фланцев: Ст. 20, Ст3сп,
чугун, 09Г2С, 03Х17Н14М3, 03Х18Н11, 08Х16Н11М3, 08Х17Н13М2,
08Х17Н13М2Т, 08Х18Н10, 08Х18Н10Т, 10Х23Н18, 20Х23Н13, 20Х23Н18

Несколько вариантов покрытий присоединительных элементов:
Антикоррозийное лакокрасочное покрытие/ Антикоррозийное
гальваническое цинковое покрытие

Футеровка из фторопласта PTFE обладает высокой стойкостью
к различным химическим веществам и растворителям

Внутренний армирующий корд
(сетка полиамид-нейлона/
армирование кевларом
(пара-арамидное волокно)

Внутреннее армирующее
кольцо усиливает сопряжение
каркаса сильфона и фланца

Компенсатор резиновый с футеровкой PTFE КР ARM ФФП в разрезе, Армфлекс

Сильфон выполнен
из качественной износостойкой резины
по технологии послойного нанесения

Большой выбор материалов сильфона:
ЕРDМ, NBR, HNBR, CIIR, IIR, VIТON (FKM, FPM),
HYPALON (CSM), NR, NEOPREN (CR), SBR, BR,
EPR, 3-х слойный (ЕРDМ, NBR, PTFE) и др.


Наличие продукции на складе, сроки изготовления и цену оборудования просим уточнять в отделе продаж нашей компании.
Осуществляем изготовление резиновых компенсаторов с фланцевым соединением с техническими характеристиками и по чертежам заказчика. Заявку на изготовление Вы можете отправить по почте:pro@armfleks.ru, а также заполнить опросный лист на сайте.
Производим доставку компенсаторов по России, г. Москва собственным автотранспортом, транспортными курьерскими компаниями.

КОНСТРУКЦИЯ КОМПЕНСАТОРОВ РЕЗИНОВЫХ С ФУТЕРОВКОЙ КР ARM ФФП И КР ARM ФФПО

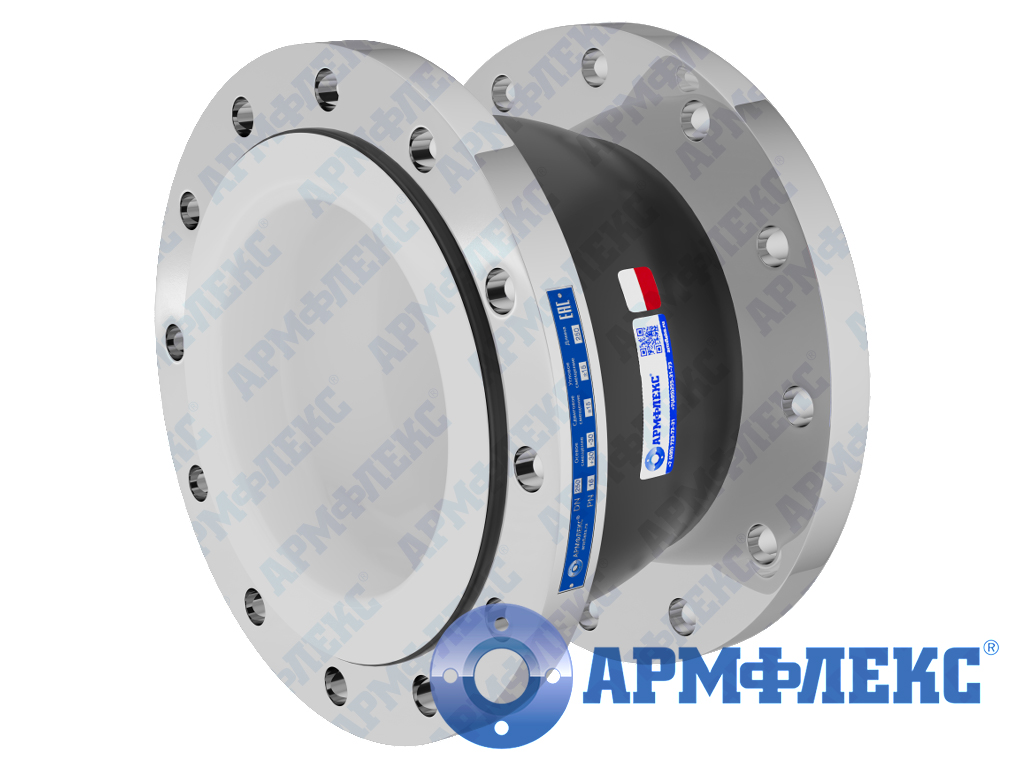

Компенсаторы резиновые с PTFE футеровкой, Армфлекс
Маркировка
Конструкционное исполнение
КОМПЕНСАТОР
РЕЗИНОВЫЙ ФЛАНЦЕВЫЙ
КР ARM ФФП

Варианты исполнений: с защитным кожухом, внутренним экраном, ограничительной арматурой, опорным кольцом

PN от вакуума
до 16 кг/см2

DN от 25
до 1200 мм

Чертеж компенсатора резинового с футеровкой PTFE КР ARM ФФП, Армфлекс

1 – сильфон

2 – фланец

3 – внутреннее армирующее кольцо

4 – внутренний армирующий корд

5 – внутренняя футеровка PTFE

КОМПЕНСАТОР
РЕЗИНОВЫЙ ФЛАНЦЕВЫЙ
КР ARM ФФПО

Варианты исполнений: с защитным кожухом, внутренним экраном, опорным кольцом

PN
25 кг/см2

DN от 25
до 800 мм

Чертеж компенсатора резинового с футеровкой PTFE КР ARM ФФПО, Армфлекс

1 – сильфон

2 – внутренний армирующий корд

3 – внутреннее армирующее кольцо

4 – внутренняя футеровка PTFE

5 - фланец

6 - шпилька

7 - гайка

8 - шайба

Резиновый сильфон, Армфлекс

Резиновый сильфон позволяет эффективно компенсировать осевые, сдвиговые и угловые смещения трубопровода, повышает гибкость и способность компенсатора адаптироваться к изменениям температуры. Сильфон компенсатора может быть выполнен из различных видов резины (ЕРDМ, NBR, HNBR, CIIR, IIR, VIТON (FKM, FPM), HYPALON (CSM), NR, NEOPREN (CR), SBR, BR, 3-х слойный (ЕРDМ, NBR, PTFE) и др. Количество сфер сильфона компенсатора может меняться в зависимости от запроса клиента.

Сильфон с внутренним армирующим кордом, Армфлекс

Армирующий корд и армирующее внутреннее кольцо поддерживает форму резинового сильфона, повышает стабильность и надежность в работе, предотвращает деформацию компенсатора. Для армирования резинового сильфона применяют корд, выполненный из сетки полиамид-нейлона или пара-арамидное волокно (кевлар). Внутреннее армирующее кольцо может быть изготовлено из углеродистой или нержавеющей стали.

Футеровка PTFE, Армфлекс

Футеровка PTFE (политетрафторэтилен) в резиновом компенсаторе является важным элементом конструкции, повышает эксплуатационные характеристики компенсатора, обеспечивает надежность и долговечность в самых сложных условиях эксплуатации. PTFE футеровка обладает высокой химической и термостойкостью, низким коэффициентом трения и обеспечивает дополнительную защиту от механических повреждений. Футерование фторопластом применимо ко всем видам резиновых компенсаторов нашей компании.

КОМПЕНСАТОРЫ РЕЗИНОВЫЕ С ФУТЕРОВКОЙ PTFE КР ARM ФФП СТАНДАРТНОГО ИСПОЛНЕНИЯ

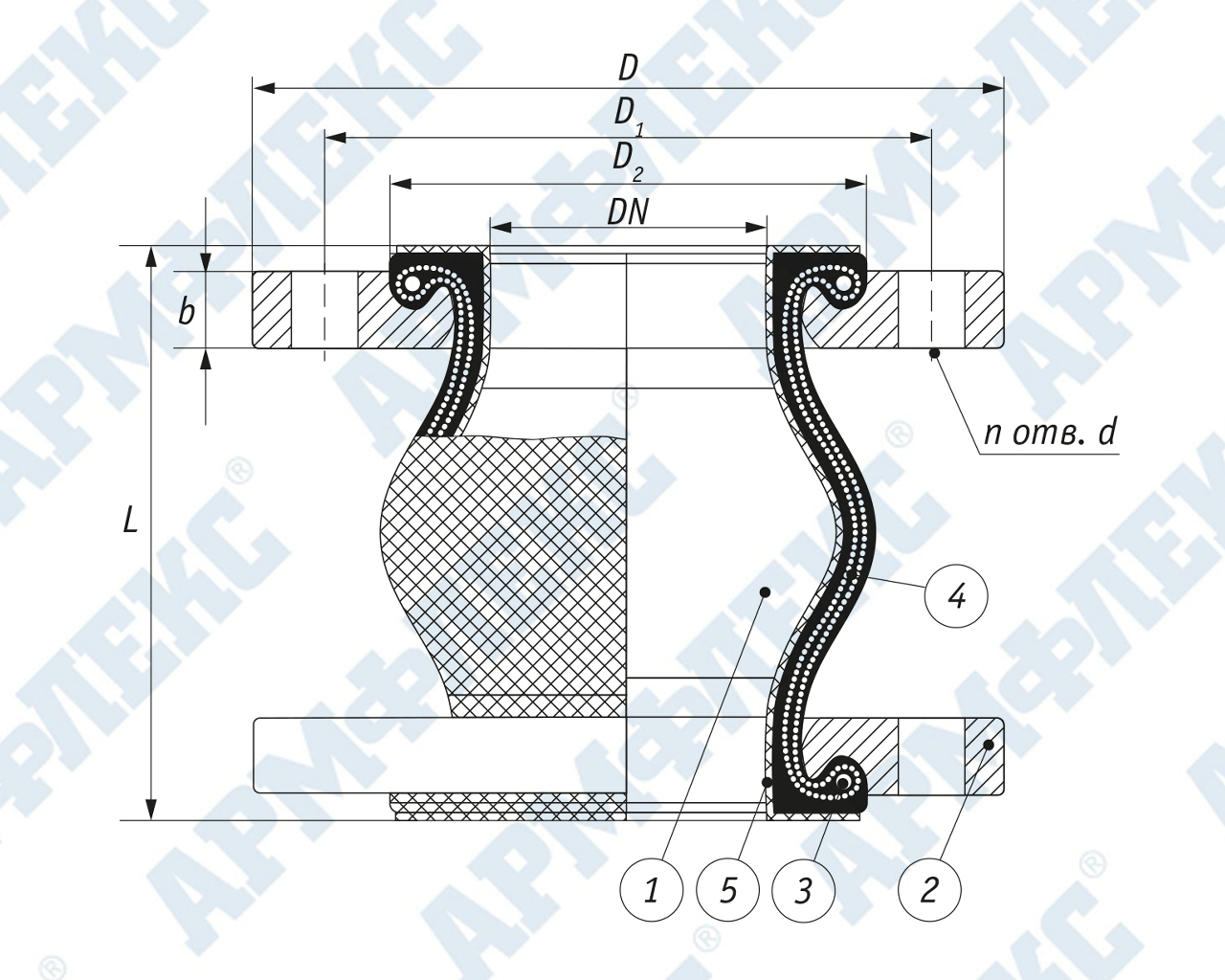

Чертеж КР ARM ФФП, Армфлекс

1 — сильфон PTFE

2 — фланец

3 — внутреннее армирующее кольцо

4 — внутренний армирующий корд

5 — внутренняя футеровка PTFE

Номинальный
диаметр

Номинальное
давление

Длина

Осевой
ход

Ход
сдвига

Ход
поворота

Наружный
диаметр сильфона

Размеры фланцев, мм

Вес

DN, мм

PN, кг/см2

L, мм

мм

±, мм

±, град.

D2, мм

D

D1

b

n отв. d

кг

25

16

100

25(+10;-15)

10

6

65

115

85

16

4х14

2,8

32

16

100

25(+10;-15)

10

6

75

135

100

16

4х18

3,8

40

16

100

25(+10;-15)

10

6

83

145

110

17

4х18

4,8

50

16

110

25(+10;-15)

10

6

87

160

125

19

4х18

6,4

65

16

120

25(+10;-15)

10

6

111

180

145

21

4х18

7,9

80

16

140

25(+10;-15)

10

6

127

195

160

21

4х18

8,7

100

16

155

25(+10;-15)

10

6

148

215

180

23

8х18

12,1

125

16

170

25(+10;-15)

10

6

185

245

210

25

8х18

17,1

150

16

185

25(+10;-15)

10

6

209

280

240

25

8х22

19,3

200

16

215

25(+10;-15)

10

6

270

335

295

27

12х22

25,9

250

16

235

25(+10;-15)

10

6

322

405

355

28

12х26

37,1

300

16

250

25(+10;-15)

10

6

372

460

410

28

12х26

44,7

350

16

260

25(+10;-15)

10

6

429

520

470

30

16х26

48,8

400

16

260

25(+10;-15)

10

6

483

580

525

34

16х30

52,3

450

16

260

25(+10;-15)

10

6

537

640

585

38

20х30

57,0

500

16

260

25(+10;-15)

10

6

586

710

650

44

20х33

60,2

600

16

265

25(+10;-15)

10

6

690

840

770

45

20х39

63,3

700

16

265

25(+10;-15)

10

6

788

910

840

47

24х39

67,3

800

16

265

25(+10;-15)

10

6

885

1020

950

49

24х39

71,3

900

16

265

25(+10;-15)

10

6

980

1120

1050

54

28х39

75,3

1000

16

265

25(+10;-15)

10

6

1085

1255

1170

58

28х45

79,3

1200

16

265

25(+10;-15)

10

6

1195

1485

1390

71

32х52

83,3

от 1400 компенсаторы 1КР ARM ФОР в исполнении с футеровкой PTFE

Изготовление продукции по чертежам и с техническими характеристиками заказчика.
Производитель оставляет за собой право на внесение изменений в конструкцию изделий.


Технические характеристики и материалы РЕЗИНОВЫХ КОМПЕНСАТОРОВ С ФУТЕРОВКОЙ КР ARM ФФП

СТАНДАРТНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм
от 25 до 1200
Номинальное давление PN кг/см2, бар
16
Рабочая температура T, °С
от -40 до 110 (EPDM) от -30 до 90 (NBR)
Строительная длина L, мм
от 100 до 265
Количество рабочих циклов
до 10 000
Присоединительные размеры свободных (поворотных) фланцев на компенсаторах соответствуют стандарту ГОСТ 33259-2015

Материалы

СИЛЬФОН
ВНЕШНИЙ СЛОЙ
EPDMВнутренний армирующий корд (сетка полиамид-нейлона)Внутреннее армирующее кольцо (углеродистая сталь)
Рабочая среда: слабые растворы щелочей и кислот, пар, морская и техническая (сточная) вода и другие среды, не агрессивные к материалу сильфона
NBRВнутренний армирующий корд (сетка полиамид-нейлона)Внутреннее армирующее кольцо (углеродистая сталь)
Рабочая среда: нефтепродукты, масла, жиры, природный газ и другие среды, не агрессивные к материалу сильфона
ВНУТРЕННИЙ СЛОЙ
PTFEТолщина футеровки 1,5 мм
Рабочая среда: вода, пар, газ, нефтепродукты, масла, агрессивные химические среды, и другие среды, не агрессивные к материалу сильфона
ФЛАНЦЫ
ГОСТ
Ст20, Ст3сп
DIN
St35, St 37-2
AISI, ASTM
А 105 (1020), А570 (1017М)
EN
1.1151 (1.0402), S235JR (1.0037, 1.0038)

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ

Технические характеристики

Номинальный диаметр DN, мм
от 25 до 1200от 1400  1КР ARM ФОР
Номинальное давление PN кг/см2, бар
от вакуума 6/10/16/25от 25  1КР ARM ФОРи  КС ARM ФФПО
Рабочая температура T, °С
от -40 до 140
Строительная длина L, мм
от 90
Количество рабочих циклов
до 10 000
Параметры свободных (поворотных) фланцев на компенсаторах определяются в соответствии с запросом заказчика

Материалы

СИЛЬФОН
ВНЕШНИЙ СЛОЙ
EPDM, NBR, HNBR, CIIR, IIR, VITON (FKM, FPM), HYPALON (CSM), NR, NEOPREN (CR), SBR, BR, 2-х слойныйВнутренний армирующий корд (сетка полиамид- нейлона/армирование кевларом(пара-арамидное волокно)Внутреннее армирующее кольцо (углеродистая сталь/нержавеющая сталь)
Рабочая среда : Вода: питьевая, морская вода, техническая (сточные воды); Нефтепродукты: бензин, дизельное топливо, мазут, керосин, смазочные масла, нефть; Газы: сжиженный и природный газ, дымовые газы; Химические среды: растворы щелочей и кислот, спирты, эфиры, кетоны и т. д.; Сыпучие вещества: смеси, эмульсии и другие среды, не агрессивные к материалу сильфона
ВНУТРЕННИЙ СЛОЙ
PTFE
Рабочая среда: вода, пар, газ, нефтепродукты, масла, агрессивные химические среды, и другие среды, не агрессивные к материалу сильфона
ФЛАНЦЫ
ГОСТ
чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08Х18Н10, 03Х18Н11, 20Х23Н13, 20Х23Н18, 10Х23Н18, 08Х17Н13М2, 08Х16Н11М3, 08Х17Н13М2Т, 03Х17Н14М3, 08Х18Н10Т
DIN
GG35, St35, St 37-2, 13Mn6, X5CrNi18-10,X2 Cr Ni 19 11, X12CrNi23-13, X8CrNi25-21, X8CrNi25-21, X5CrNiMo 17-13-3, X5CrNiMo17-12-2, X6CrNiMoTi17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10
AISI, ASTM
CLASS50B, А 105 (1020), А570 (1017М), А 516, А 561, 304, 304L, 309, 310, 310S, 316, 316Ti, 316L, 321
EN
EN-GJL-350, 1.1151 (1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4306, 1.4833, 1.4845, 1.4842, 1.4436, 1.4401, 1.4571, 1.4435, 1.4541
Покрытие фланцев
Антикоррозийное лакокрасочное покрытие/ Антикоррозийное гальваническое цинковое покрытие
МАТЕРИАЛЫ ДОПКОМПЛЕКТАЦИИ (ЗАЩИТНЫЙ КОЖУХ, ВНУТРЕННИЙ ЭКРАН, ОГРАНИЧИТЕЛЬНАЯ АРМАТУРА, ОПОРНОЕ КОЛЬЦО)
ГОСТ
чугун (СЧ35), Ст20, Ст3сп, 09Г2С, 08Х18Н10, 03Х18Н11, 20Х23Н13, 20Х23Н18, 10Х23Н18, 08Х17Н13М2, 08Х16Н11М3, 08Х17Н13М2Т, 03Х17Н14М3, 08Х18Н10Т
DIN
GG35, St35, St 37-2, 13Mn6, X5CrNi18-10,X2 Cr Ni 19 11, X12CrNi23-13, X8CrNi25-21, X8CrNi25-21, X5CrNiMo 17-13-3, X5CrNiMo17-12-2, X6CrNiMoTi17-12-2, X2CrNiMo18-14-3, X6CrNiTi18-10
AISI, ASTM
CLASS50B, А 105 (1020), А570 (1017М), А 516, А 561, 304, 304L, 309, 310, 310S, 316, 316Ti, 316L, 321
EN
EN-GJL-350, 1.1151(1.0402), S235JR (1.0037, 1.0038), 1.4301, 1.4306, 1.4833, 1.4845, 1.4842, 1.4436, 1.4401, 1.4571, 1.4435, 1.4541
Покрытие
Антикоррозийное лакокрасочное покрытие/ Антикоррозийное гальваническое цинковое покрытие
Комплектация компенсаторов: защитным кожухом, внутренним экраном, ограничительной арматурой, опорным кольцом, производится по запросу заказчика

ОБЛАСТЬ ПРИМЕНЕНИЯ КОМПЕНСАТОРОВ РЕЗИНОВЫХ С ФУТЕРОВКОЙ PTFEКФ ARM ФФП

Компенсаторы резиновые с внутренней футеровкой сильфона PTFE КР ARM ФФП, Армфлекс

Резиновые компенсаторы с футеровкой находят широкое применение в различных отраслях производства. Устройства компенсируют температурные и механические деформации в трубопроводных системах, обладают амортизирующими свойствами, позволяют эффективно гасить вибрации, возникающие в результате работы насосов, компенсаторов и других машин.

Компенсаторы с футеровкой фторопластом применяют в нефтехимии, металлургии, энергетике и других отраслях, где оборудование подвергается воздействию различных химикатов и высоких температур. В зависимости от требований к трубопроводной системе, резиновый сильфон и присоединительная арматура компенсатора могут изготавливаться из различных материалов. Футерирование сильфона позволяет улучшить характеристики резинового компенсатора, повысить его устойчивость к механическим и химическим воздействиям и продлить срок его службы.
