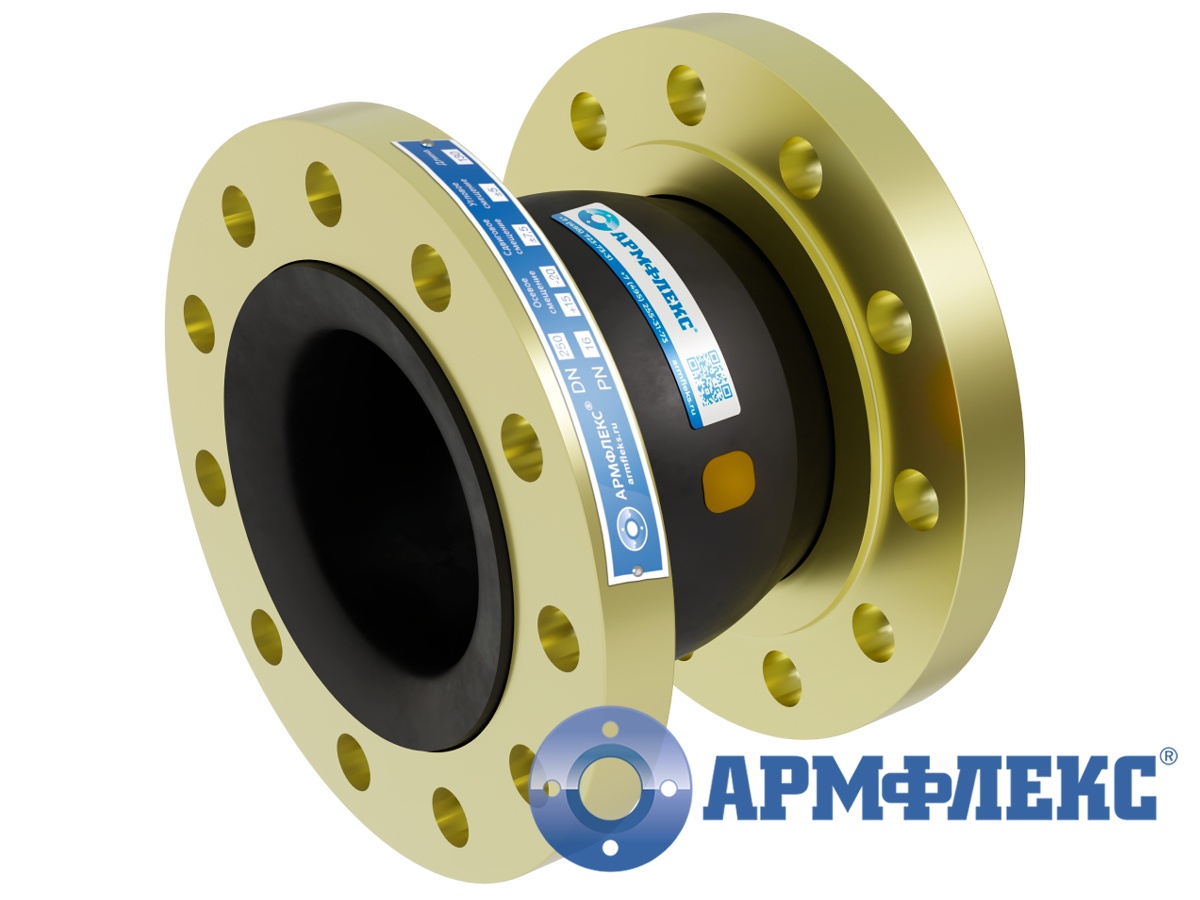

Компенсатор резиновый фланцевый: КР АРМ 200-25-35/15/10 Фцн NBR, DN 200 мм, PN 25 кг/см², L - 120 мм, фланцы из стали 20 с антикоррозийным цинковым покрытием

Компенсатор резиновый фланцевый: КР АРМ 200-25-35/15/10 Фцн NBR, DN 200 мм, PN 25 кг/см², L - 120 мм, фланцы из стали 20 с антикоррозийным цинковым покрытием

Name: Компенсатор резиновый фланцевый: КР АРМ 200-25-35/15/10 Фцн NBR, DN 200 мм, PN 25 кг/см², L - 120 мм, фланцы из стали 20 с антикоррозийным цинковым покрытием
Brand: Армфлекс
Availability: PreSale

Компенсатор резиновый фланцевый: КР АРМ 200-25-35/15/10 Фцн NBR, DN 200 мм, PN 25 кг/см², L - 120 мм, фланцы из стали 20 с антикоррозийным цинковым покрытием

Компенсатор резиновый фланцевый КР АРМ Фцн DN 200, PN 25, L 120, NBR, Армфлекс

Резиновый компенсатор фланцевый DN 200, PN 25, NBR, Армфлекс

Компенсаторы фланцевые резиновые NBR КР АРМ Ф, Армфлекс

Компенсатор резиновый фланцевый КР АРМ Ф EPDM, Армфлекс

Резиновые компенсаторы фланцевые с ограничительными шпильками КР АРМ ФО DN от 300 мм до 350 мм PN 16, Армфлекс

Компенсатор резиновый фланцевый КР АРМ Ф NBR, Армфлекс

Компенсаторы резиновые фланцевые КР АРМ Ф с номинальным диаметром DN 40 и DN 65, Армфлекс

Компенсатор резиновый двухсферный фланцевый с армирующим кольцом 2КР АРМ 250-16-50 ФКА, Армфлекс

Компенсаторы резиновые фланцевые КР АРМ Ф с внутренним армирующим кордом, Армфлекс

Технические характеристики

Номинальный диаметр DN, мм:

200

Номинальное давление PN, кг/см2:

Осевой ход, мм:

35(+15;-20)

Сдвиг, мм:

Поворот, гр.:

Строительная длина L, мм:

120

Материал сильфона:

NBR

Тип присоединительной арматуры:

фланцевый свободный

ГОСТ:

33259-2015

Материал фланцев:

сталь 20 с антикоррозийным цинковым покрытием

Описание и характеристики

Наличие:
изготовление под заказ

Цена руб. за шт. с НДС

заказная

Заказать

Опросные листы

Монтаж

Доставка

Прайс-лист

Каталог Компенсаторов

Изготовление продукции на заказ

Действует гибкая система скидок

Описание и характеристики Конструкция компенсатора

Описание и характеристики

Компенсатор резиновый фланцевый применяют для устранения вибрационных нагрузок, компенсации осевых, угловых, сдвиговых перемещений трубопроводов и оборудования. Резиновый антивибрационный компенсатор (гибкая вставка) состоит из резинового сильфона и фланцевого соединения. Сильфон компенсатора усилен кордом из синтетического нейлонового волокна и внутренним армирующим кольцом. Фланцы изготовлены из прочных и устойчивых к коррозии материалов, обработаны антикоррозийным цинковым покрытием.

Номинальный диаметр DN, мм: 200;
Номинальное давление PN, кг/см2: 25;
Осевой ход, мм: 35(+15;-20);
Сдвиг, мм: 15;
Поворот, гр.: 10;
Строительная длина L, мм: 120;
Материал сильфона: NBR;
Тип присоединительной арматуры: фланцевый свободный;
ГОСТ: 33259-2015;
Материал фланцев: сталь 20 с антикоррозийным цинковым покрытием ;
Наружный диаметр фланца D, мм: 335;
Межцентровой диаметр отверстий D1, мм: 295;
Диаметр соединительного выступа D2, мм: 270;
Толщина фланца b, мм: 27;
Количество отверстий n отв.: 12;
Диаметр отверстий d, мм: 22;
Кол-во рабочих циклов: до 3000 рабочих циклов;
Исполнение: стандартное;
Производитель: Армфлекс;
Рабочая температура: от -30 до 70 С°;
Рабочая среда: нефтепродукты, масла и другие среды, неагрессивные к материалу резинового компенсатора;
Область применения: компенсация осевых, угловых, сдвиговых перемещений трубопроводов и оборудования, устранение вибрационных нагрузок;
Вес, кг: 26,5;

Чертеж резинового фланцевого компенсатора КР АРМ Ф, Армфлекс

1 — сильфон
2 — фланец
3 — внутреннее армирующее кольцо
4 — внутренний армирующий корд

КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ КОМПЕНСАТОРОВ
РЕЗИНОВЫХ ФЛАНЦЕВЫХ КР АРМ Ф

до 10 000
рабочих циклов

PN от вакуума
до 25 кг/см²

DN от 25
до 1200 мм

Т, от -40
до +150°С

строительная длина
по запросу клиента

наличие
на складе

возможность комплектации
компенсатора защитным
кожухом, внутренним
экраном, ограничительной,
направляющей арматурой,
опорным кольцом

Продукция компании ООО «Армфлекс» сертифицирована и соответствует
действующим требованиям, установленным национальными
и межгосударственными стандартами, имеет необходимый пакет документов

Присоединительные размеры и толщина
свободных (поворотных) фланцев в соответствии
ГОСТ 33259-2015 и по запросу клиента

Большой выбор материалов стали фланцев:
Ст. 20, Ст3сп, чугун, 09Г2С, 03Х17Н14М3, 03Х18Н11,
08Х16Н11М3, 08Х17Н13М2, 08Х17Н13М2Т, 08Х18Н10,
08Х18Н10Т, 10Х23Н18, 20Х23Н13, 20Х23Н18

Несколько вариантов покрытий
присоединительных элементов:
Антикоррозийное лакокрасочное покрытие/
Антикоррозийное гальваническое цинковое
покрытие

Внутренний армирующий корд (сетка полиамид-
нейлона/ армирование кевларом (параарамидное
волокно)

Внутреннее
армирующее кольцо
усиливает сопряжение
каркаса сильфона
и фланца

Компенсатор резиновый фланцевый КР ARM Ф в разрезе, Армфлекс

Сильфон выполнен
из качественной износостойкой резины
по технологии послойного нанесения

Большой выбор материалов сильфона: ЕРDМ, NBR,
HNBR, CIIR, IIR, VIТON (FKM, FPM), HYPALON (CSM),
NR, NEOPREN (CR), SBR, BR, EPR, футеровка PTFE
(фторопластом), 3-х слойный (ЕРDМ, NBR, PTFE) и др.

В нашей компании можно приобрести резиновые антивибрационные компенсаторы из наличия на складе или заказать изготовление по Вашим техническим требованиям.

Для уточнения сроков изготовления и стоимости Вы можете обратиться в отдел продаж нашей компании по телефону:

8 (800) 775-77-08 Звонок по России бесплатный
+7 (495) 723-73-31 Звонки из России и заграницы
+7 (916) 722-02-71 Мобильная связь

Отправить заявку на электронную почту: pro@armfleks.ru

Осуществляем доставку компенсаторов по России и г. Москва собственным автотранспортом, транспортными и курьерскими компаниями.
